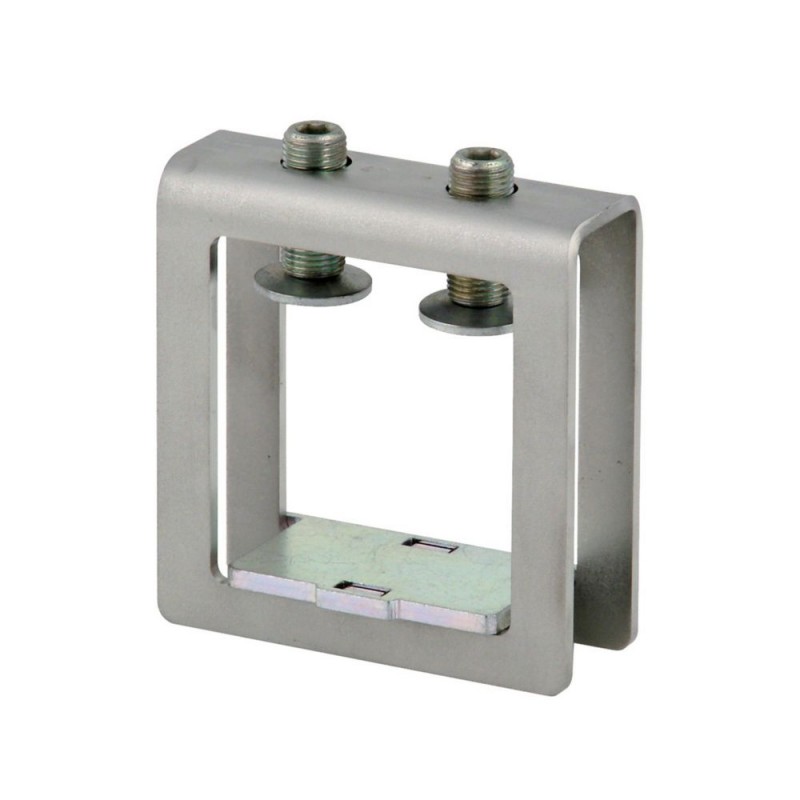

AKP1600 138367 Y7-138367 EATON ELECTRIC Borne pour jeu de barres 81x42 mm Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

AKP1600 138367 Y7-138367 EATON ELECTRIC Borne pour jeu de barres 81x42 mm

AKP1600

138367

Y7-138367

EATON-MOELLER

Borne pour jeu de barres 81x42 mm

AKP1600

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Profile terminal 81x42 mm

Borne de profilé, terminaison aux jeux de barres sans perçage, placez une entretoise entre les barres de barres en cuivre laminé lors de la connexion en parallèle, 1600mm², zone de borne, 81x20-42, largeur 112mm, Ie = 2500 A, peut être utilisé pour le profil double en T, système de 60 mm, système de 185 mm

Plus de détails


Appareillage industriel basse tension > Plage de raccordement

Accessoires de connexion pour boîtiers

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $209.10
Prix unitaire: $209.10
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton xEffect SASY 60i busbar terminal
Catalog Number
138367
Model Code
AKP1600
EAN
4015081351473
Product Length/Depth
118 mm
Product Height
45 mm
Product Width
112 mm
Product Weight
1.011 kg
Compliances
RoHS conform

Spécifications du produit

Special features
Type
  • 185 mm system
  • 60 mm system
  • Connection
Used with
Double T profile
185 mm system
60 mm system
Connection
Width clamp
112 mm
Busbar thickness - max
40 mm
Busbar thickness - min
40 mm
Busbar width - max
30 mm
Busbar width - min
30 mm
Conductor cross section - max
1600 mm²
Rated operational current (Ie) - max
2500 A
Functions
Profile terminal
Connections
Rated operation current (Ie)
2500 A
Suitable for
Strip conductor connection
T-rail
Rated operational current
2500 A
Terminal capacity (conductor)
20 mm - 42 mm (81x)
1600 mm² (Cu band)

ETIM for 138367 Appareillage industriel basse tension (EC000001)
Caractéristique Valeur
Épaisseur des barres collectrices (EF007220) 40 mm
Largeur des barres collectrices (EF007219) 30 mm
Adapté à (EF000073) Rail en T
Largeur de la borne (EF007092) 112 mm
Section de conducteur max. (EF004969) 1600 mm²
Courant de fonctionnement nominal max. Ie (EF007356) 2500 A
Adapté à un raccordement de conducteur rond (EF007258) Non
Adapté à un raccordement de conducteur secteur (EF007260) Non
Adapté à un raccordement de conducteur enroulé (EF007242) Oui

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
AKP1600 Y7-138367 138367 ES_107198.pdf 139 Kbytes AKP1600 Y7-138367 138367 ES_107198.pdf
