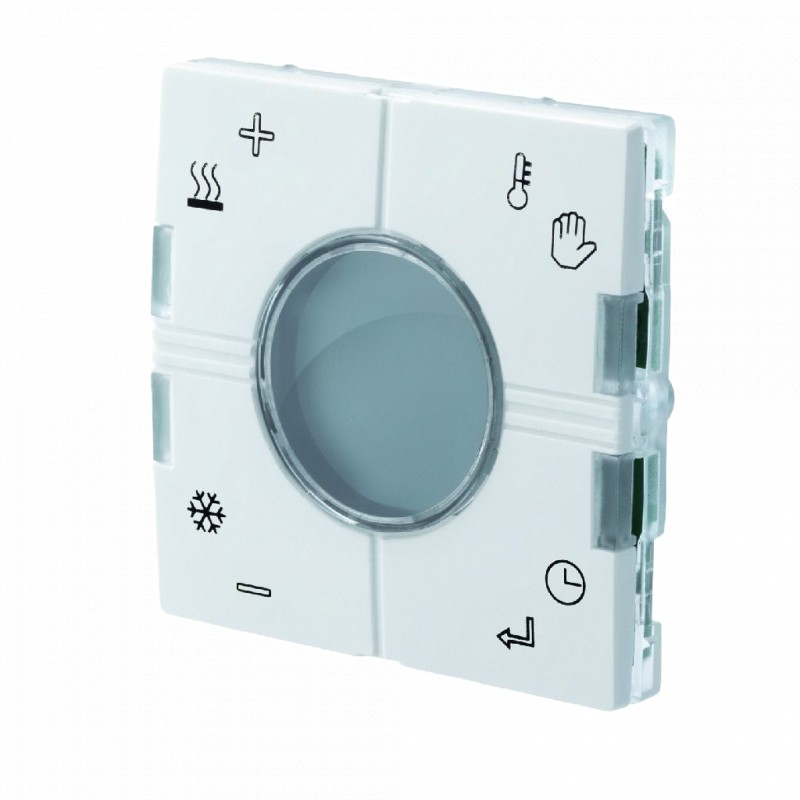

Smart Dupline® Controlador de Temperatura Tipo SHE5XTEMDIS
• Smart-casa controlador de temperatura com display
• Desenvolvido para caber em uma tomada de parede de Elko, Gira e
Jung
• Mostra de corrente temperatura de quarto, andar de temperatura, mostra a temperatura exterior
• Liga/desliga o aquecimento e arrefecimento
• Definir queria quarto/chão temperatura
• Poupança de energia através de 3 de aquecimento setpoints e 3 de codificação de setpoints
• Fornecido com 2 brancos e 1 preto botão de cobre
• LEDs brancos: programável guia de função de luz
• LEDs azuis: função programável estado
Descrição Do Produto Chave De Ordenação
SH E 5XTEMDIS
SHE5XTEMDIS é um indicador de temperatura com 4 botões e 4 LEDs. Ele é desenvolvido para ser montado em uma 55x55 parede socketfrom Elko, Gira e Jung. O TEMDIS display pode gerenciar 6 automática de pontos de ajuste (3 para heting
e 3 para codificação) e um manual do ponto de ajuste para permitir que o usuário gerencie o mais confortável que maneira a temperatura em sua casa. O TEMDIS é parte da smart - conceito da casa para a construção de aplicações de automação.
Smart-casa
Aurora linha
Habitação 55 x 55 mm
Display de temperatura
Seleção Do Tipo De
HousingColour LEDs de Alimentação por barramento
55 x 55 mmWhite/Preto *4 branco / 4 blueSHE5XTEMDIS
*Entregue em branco e preto de botão de pressão cobre
InputSpecifications
Especificações De Saída
Sensor 1 sensor de temperatura integrado
Intervalo De -10 - +50°C (32 - 122°F)
Precisão De± 1°C
Andar sensor (não incluído)
Faixa de temperatura -10 - +50°C (32 - 122°F) comprimento do Cabo 4 m
O cabo é composto de 4 fios:
Brown se Conectar a "+"
Controlador de temperatura
WhiteConnect para "C"
Controlador de temperatura
Amarelo Conecte ao "d"
Controlador de temperatura
Verde Conectar-se a "⊥"
Controlador de temperatura
Consulte o diagrama de ligações
O chão sensor é um ativo de 4 wiresensor e tem de ser encomendado separadamente: o número de peça é BSO-TEMDIG.
LEDs 4 branco / 4 azul
Dupline® Especificações
Voltage8.2 V Máximo Dupline® voltage10 V Mínimo Dupline® tensão de 4,5 V Máximo Dupline® current13 mA
Especificações Da Fonte
Fonte de alimentação Fornecida pelo barramento
O consumo máximo de 2 mA
As especificações estão sujeitas a alterações sem aviso prévio (14.11.2014)1
