SHE5XTEMDIS CARLO GAVAZZI Paramètres sélectionnés TYPE Controle temperature BOÎTIER 55 x 55 ALIMENTATION Ali..

Smart Dupline®

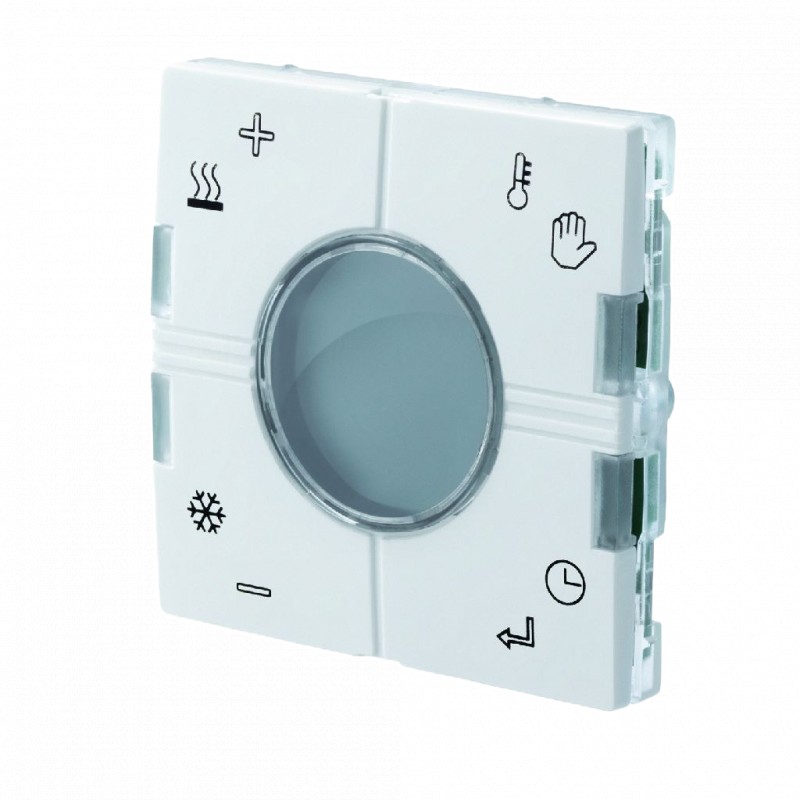

Contrôleur de température
Type SHE5XTEMDIS
• Contrôleur de température Smart House avec afficheur
• Conçu pour montage dans les prises murales Elko, Gira et Jung
• Affiche la température ambiante courante, la température du sol et la température extérieure
• Commande marche/arrêt du chauffage/refroidissement
• Réglage de la température ambiante/température de sol souhaitée
• Économie d’énergie par 3 points de consigne chauffage et 3 points de consigne refroidissement
• Fourni avec capots pour boutons-poussoirs, 2 blancs et 1 noir
• LED blanches : fonction veilleuse de guidage program- mable.
• LED bleues : état des fonctions programmables
Description du produit
Référence
SH E 5X TEMDIS
Le contrôleur SHE5XTE- MDIS à 4 boutons et 4
LED est un afficheur de température.
Il est conçu pour mon- tage en prise murale 55 x 55 Elko, Gira et Jung. L’afficheur TEMDIS gère
6 points de consigne automatiques (3 con-
signes chauffage, 3 con- signes refroidissement) et un point de consigne man- uel. L’utilisateur peut ainsi ajuster la température de sa demeure selon les critères de confort souhaités.
Le TEMDIS fait partie du concept Smart House des applications domotiques.
smart-house Gamme Eunica Boîtier 55 x 55 mm
Afficheur de température
Sélection de modèle
Boîtier Couleur LED Alimentation par bus
55 x 55 mm Blanc/Noir* 4 blanc / 4 bleu SHE5XTEMDIS
* Fourni avec capots blancs et noirs pour boutons-poussoirs.
Caractéristiques d’entrée
Caractéristiques de sortie
Capteur 1 capteur de température intégré
Gamme -10°C à +50°C
Précision ± 1%
Capteur de sol (non inclus)
Gamme de température -10°C à +50°C Longueur de câble 4 m
Le câble comporte 4 fils :
Marron Connexion au « + » du contrôleur de température
Blanc Connexion à «C » du contrô- leur de température
Jaune Connexion à « d » du contrôleur de température
Vert Connexion au « ⊥ » du
contrôleur de température
Voir schéma de câblage
Le capteur de sol de type actif 4-fils doit être commandé séparément sous la référence commerciale BSO-TEMDIG.
LED 4 blanches / 4 bleues
Caractéristiques Dupline®
Tension 8,2 V Tension Dupline® maxi 10 V Tension Dupline® mini 4,5 V Courant Dupline® 13 mA
Caractéristiques d’alimentation
Alimentation Par bus
Consommation 2 mA maxi
Les caractéristiques peuvent être modifiées sans préavis (14.11.2014) 1
