SHPINV2T1P124 CARLO GAVAZZI Outro tipo de módulo analógico de entrada do módulo BOX 50 x 30 x 18 mm TIPO E /..

Smart Dupline®
Descentralizada Analógico InputModule
Tipo SHPINV2T1P124
• 2 x 0-10 VCC entradas analógicas
• 1 x termistor de entrada 10K3
• 1 x resistor variável 1-11 KΩ
• 24 VCC
• Compacto para instalação descentralizada no interior da parede-caixa ou ambiental caixas de sensor de
Descrição Do Produto
Chave De Ordenação
SH P V2 T1 P1 24

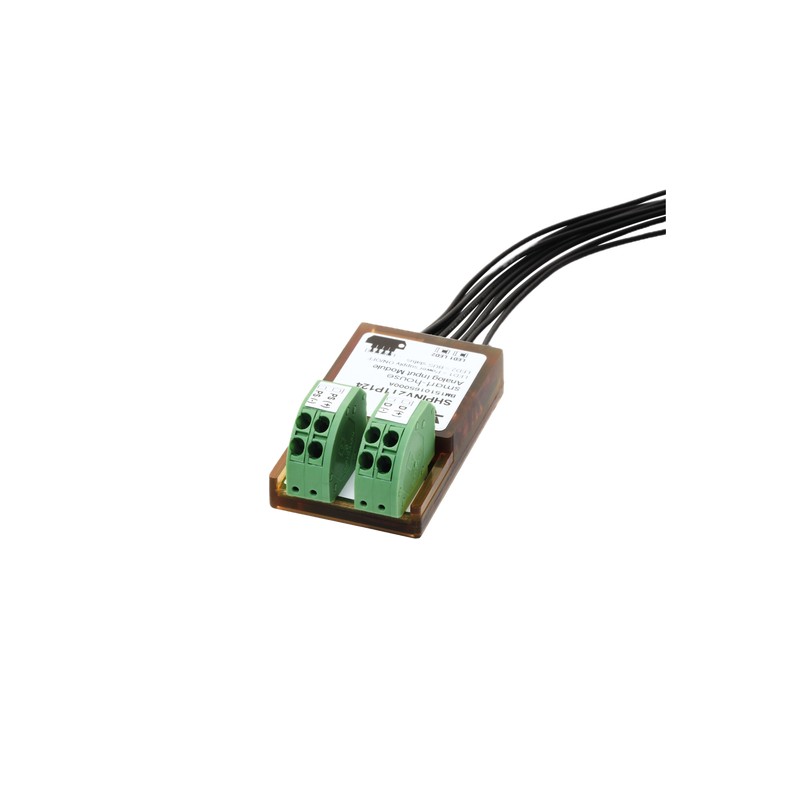

SHPINV2T1P124 é um módulo de entrada com 4 entradas analógicas. O tamanho compacto do módulo torna possível enquadrá-lo em uma parede ou caixa ambientais sensor de habitação, - permitindo uma descentralização de instalação conceito, onde o Dupline® ônibus e alimentação de DC são multi-droppedfrom sensor para sensor. Isso simplifica thewiringtothecontroller
comparedtothetradition - al estrelas ligações dos fios, reduz o número de ddcs-district development committees e sub-painéis e providesahigherflexibility de última minutechanges e acessórios. O módulo tem 1 x termistor 10K3 de entrada,
1 x resistor variável 1-11 KΩ e 2 x 0-10 VCC entradas. É totalmente programável através de SH ferramenta.
Smart Dupline®
Descentralizada,
Entrada-módulo
2 entradas de tensão
1 entrada do termistor
1 resistor de entrada
Fonte de alimentação
Seleção Do Tipo De
Número de entrada TypeSupply: 24 VCC ±20%
42 tensão, 1 termistor, 1 resistor SHPINV2T1P124
Especificações Da Fonte
Fonte De Alimentação
Tensão operacional range24 VCC ±20% Max ondulação 1 V
Inversão de polaridade protectionYes
Categoria de sobretensão Sobretensão cat. ll (IEC
60664-1, par. 4.3.3.2) tensão Nominal de impulso 500 V de (1,2/50µs) (IEC
60664-1, tab. F. 1) Typ. atual consumption15 mA (somente interna) Máx. saída current100 mA (não auto-limitada) de Energia em atraso≤ 2 s
Alimentação fora do atraso≤ 1 s
Dupline® Especificações
Especificações forAnalog Entradas
Entrada 1 e 2
Tipo de entrada de 2 x 0 a 10 VDC
Imprecisão<0,5% fs (ao longo de todo o temp. gama)
Nível máximo de entrada de 50 V impedância de Entrada>100 KΩ comprimento do Cabo < 5 m
Entrada 3
Tipo de entrada 1 x Termistor 10K3
Tendência padrão, a faixa de Sinal de 0 - 50°C
Imprecisão< 0,5°C (ao longo de todo o temp. gama)
Comprimento do cabo < 5 m
Entrada 4
Tipo de entrada 1 x 1-11 KΩ
Voltage8.2 V Máximo Dupline® voltage10 V Mínimo Dupline® 5,5 V tensão Máxima Dupline® current1.5 mA
Faixa de sinal de 0 - 100%
Imprecisão< 1% (ao longo de todo o temp. gama)
Comprimento do cabo < 5 m
As especificações estão sujeitas a alterações sem aviso prévio (15.01.2014)1
