Transmissor forAnalog Pt-100
Sinal De Temperatura

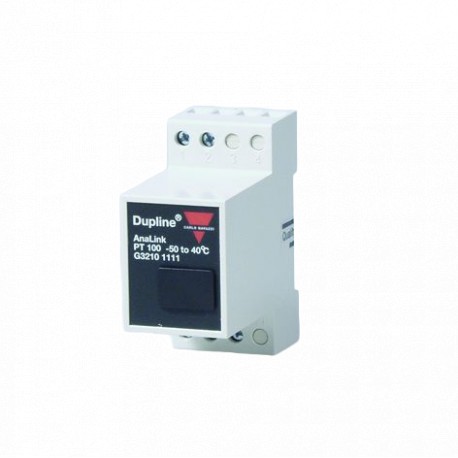

Tipos G 3210 1111, G 3210 1112, G 3210 1113
Duline®
FieldbusInstallationbus
• AnaLink transmissor para 3-fio de Pt-100 de entrada
• Built-in cabo de compensação
• Construído-em sinal de linearização
• Faixa de temperatura:
G 3210 1111: -50 a +40°C (-58 a +104°F)
G 3210 1112: +30 a +120°C (+86 +248°F) G 3210 1113: -10 a +100°C (+14 a 212°F)
• Utiliza apenas um canal
• Fornecidos pelo Dupline®
• Codificação de canal pelo GAP 1605
• H2-habitação
• Para montagem em trilho DIN de acordo com EN 50 022
Produto DescriptionOrdering Chave
G 3210 1111
AnaLink transmissor para ligação externa 3-fio-Pt-
100 temperatura do transdutor. O módulo de medidas a temperatura e transmite o valor para o controlador de G
3890 0030, em que tem - peraturesfromalltransmit-
ters são loggedand impresso e/ou ler a partir de um PC.
O moduleissuppliedby o Dupline®sinal que significa que a instalação fácil e a flexibilidade para expansão futura.
Tipo: Dupline® H2 Habitação faixa de Temperatura de
TypeSelection
De fornecimento: nº do Pedido Nº do pedido Nº do pedido
Faixa: -50 a +40°CRange: +30 a +120°CRange: -10 a +100°C
Por Dupline® G 3210 1111 G 3210 1112G 3210 1113
InputSpecifications
Entrada de sinal 3-fio de Pt-100
Faixa de temperatura G 3210 1111: -50 a +40°C G 3210 1112: +30 a +120°C G 3210 1113: -10 a +100°C
Resolução de 8 bits (~0.35°C/LSB)
(G3210 1113: (0.43°C/LSB)) Imprecisão≤ 0,5°C (G32101113: ± 0,6°C)
(temperatura ambiente
G 3210 111.: 25°C) desvio de Temperatura ≤ 0.02°C/°K
(Δ temperatura ambiente
G 3210 111.) Comprimento do cabo ≤ 5 m
Resposta time256 de trens de pulso
(~18 s @ 64 ch.)
Especificações Da Fonte
Especificações Gerais
A programação do canal Por LACUNA 1605
Canal assignment1 canal
livremente programável
Meio ambiente
Grau de proteção IP 20
Poluição degree3 (IEC 60664)
Temperatura de operação 0 a +50°C (+32 a +122°F) temperatura de Armazenamento -50 a +85°C (-58 a +185°F)
Umidade (sem condensação) 20 a 80% RH
Resistência mecânica
Shock15 G (11 ms) Vibration2 G (6 a 55 Hz)
Dimensões
Material
(Veja Informações Técnicas) H2-habitação
Weight90 g
Consumo de corrente ≤ 1.8 mA (de Dupline®)
Dissipação de potência ≤ 10 mW
As especificações estão sujeitas a alterações sem aviso prévio (30.11.2006)1
Dupline®é uma marca registrada. Um produto de CARLO GAVAZZI Grupo
