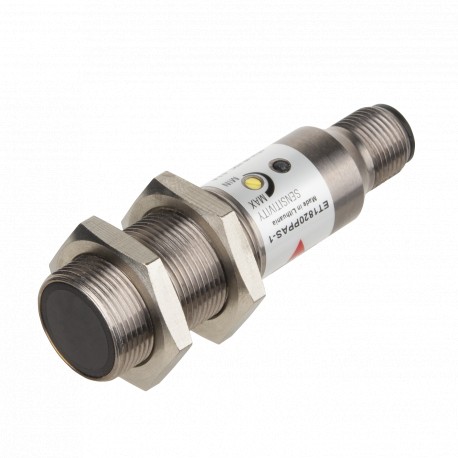

ET1820PPAS-1 CARLO GAVAZZI Barrera selecionados parâmetros BOX M18 SCOPE 6 ... 20 m Conexão conector M12 PNP..

Photoelectrics
Através de feixes
Digite ET 1820 DC, em Latão niquelado Habitação
• Faixa: 20 m
• Sensibilidade ajustável
• Modulação de luz infravermelha
• Criar e quebrar as funções de comutação, NPN, PNP (200 mA)
• LED de indicação de fonte de alimentação (emissor) e alvo detectado (receptor)
• Tensão de alimentação: 10 a 40 VCC
• Pesadas M18 caixa de metal, IP 67
• O cabo e o plugue de versões
Descrição Do Produto
Chave De Ordenação
ET 18 20 NPA S-1
O ET1820 é uma família de propósito geral através de sensores de feixe em um padrão industrial M18 latão niquelado habitação para aplicações pesadas. Eles são úteis para aplicações simples, onde um básicas do sensor adequado
detecção de desempenho. Os sensores são fáceis de ajustar com uma
270° única rodar o potenciómetro. A saída é um de 4 fios complementares (NENHUM e de NC) circuito com o NPN (retorno de corrente) ou PNP(fornecimento) abra o coletor do transistor de saída.
Tipo
Diâmetro do alojamento
Intervalo tipo de Saída material da caixa tipo de Ligação
Seleção Do Tipo De
HousingRatedConnectionOrdering não. Nº do pedido Nº do pedido diâmetro operatingReceiver/NPN/Receptor PNPEmitter
dist. (Sn)Fazer e intervalo de comutação de Fazer e breakswitching
M18 20 mCableET 1820 NPASET 1820 CAE ET 1820
M18 20 mPlug ET 1820 PNA-1 ET 1820 CAE-1ET 1820-1
Nota: por Favor, a fim de emissor e receptor, separadamente.
SpecificationsEmitter
Operacional nominal volts. (UB)de 10 a 40 VCC (ripple incluído)
Ondulação (Urpp) ≤ 10% Alimentação de corrente (Io)≤ 20 mA ProtectionReverse polaridade,
curto-circuitos, transientes
Luz sourceGaAIAs DIODO emissor de luz, 880 nm
Tipo de luz Infravermelha, modulada
Óptica ângulo de ± 2°
Indicação
Fonte ONLED, verde
Especificações Do Receptor
De operação nominal dist. (Sn)Até 10 m
Sensitivity270° turno único pote. medidor de
Temperatura drift0.6%/°C
Histerese (H) (Diferencial de viagem) de 3 a 20%
Operacional nominal volts. (UB)de 10 a 40 VCC (ripple incluído)
Ondulação (Urpp) Máx. 10%
Nenhum-carga da corrente de alimentação (e / s) Máx. 12 mA (tip. 8 mA)
Min. corrente operacional (Ie) de 0,5 mA
FORA do estado atual (Ir)Máx. 100 µA (typ. 0)
Corrente de saída
Contínuo (Ie) Máx. 200 mA de Curto prazo (I) 200 mA
Max. capacidade de carga de 100 nF
Queda de tensão (Ud) Máx. 2,5 VCC
ProtectionReverse polaridade,
curto-circuito, transientes
Óptica ângulo de ± 2°
A luz ambiente Máx. De 5.000 lux frequência de operação (f)Typ. 170 Hz tempo de Resposta
OFF-ON (tonelada) Typ. 1.6 ms
ON-OFF (toff')Typ. 4.2 ms
As especificações estão sujeitas a alterações sem aviso prévio (14.03.2006)1
