Photoelectrics
Difuso-reflexivo
Tipo PD30CTD10 SA..
• Miniatura de alcance do sensor
• Intervalo: 1 m
• Ajuste de sensibilidade por cima do potenciômetro
• Modulada, a luz vermelha 625 nm
• Tensão de alimentação: 10 a 30 VDC
• Saída: 100 mA, NPN ou PNP preset
• Criar e quebrar função de comutação
• LED de indicação de saída, a estabilidade e o poder SOBRE
• Proteção: inversão de polaridade, curto-circuito e transientes
• Excelente desempenho de EMC

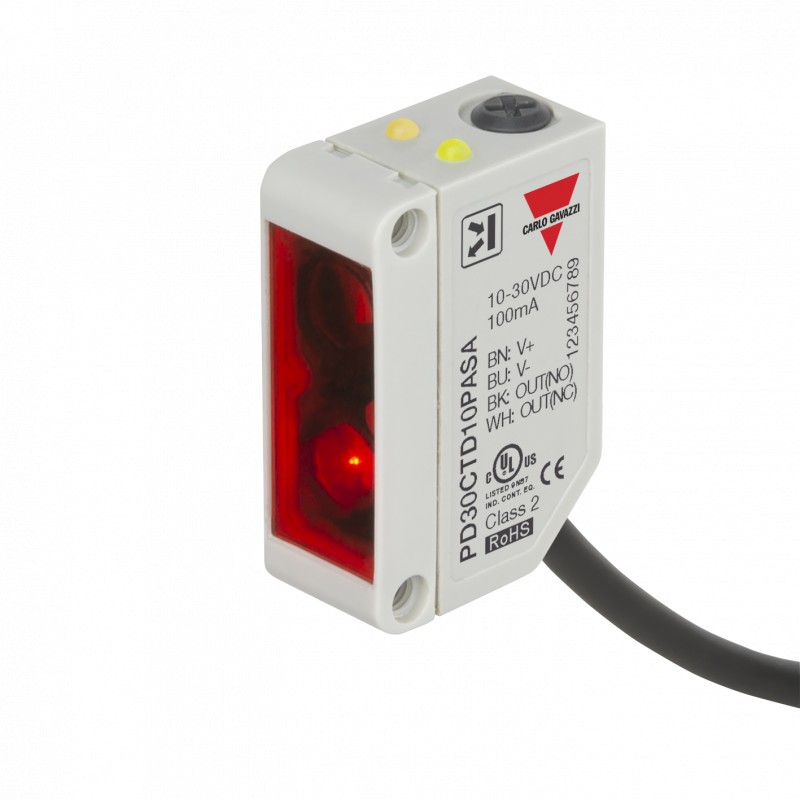

Descrição Do Produto
Chave de ordenação PD30CTD10NASA
ThePD30CTD10sensor família comesin um compacto
10 x 30 x 20 mm reforçado
PMMA/ABS habitação.
Thesensorsareusefulin applicationswherehigh-ac - curacydetectionas bem como o tamanho pequeno é necessária. Compacthousingandhigh powerLED forexcellent de desempenho-proporção de tamanho.
Thepotentiometer função para ajuste de sensibilidade faz com que os sensores altamente flexível. Theoutput tipo é preset (NPN ou PNP), e a saída de comutação functionis NENHUM e de NC out - put.
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material
Princípio de detecção de distância de Detecção do tipo de Saída
Configuração de saída
Ajuste de sensibilidade
Seleção Do Tipo De
Habitação Gama de Ligação nº do Pedido Nº do pedido W x H x D Sn NPN PNP
Fazer e quebra de comutação de Fazer e de quebra de comutação
10 x 30 x 20 mm 1000 mm CablePD 30 CTD 10 NASAPD 30 CTD 10 PASA
Especificações
Avaliado distância de operação (Sn)Até 1 m,
destino de referência Kodak teste cartão de R27, branco, 90% de reflexão, de 200 x 200 mm
Zona cega ≤ 20 mm a uma distância máxima de
Sensibilidade
Ajuste elétrico 210 ajuste Mecânico de 240
O desvio de temperatura ≤ 0.2%/ºC Histerese (H) 5% para 20% em operação Nominal volts. (UB )de 10 a 30 VDC
(ripple incluído)
Ondulação (Urpp) ≤ 10%
Corrente de saída
Contínuo (Ie)≤ 100 mA de Curto prazo (I)≤ 100 mA
(max. capacidade de carga de 100 nF)
Sem carga de alimentação de corrente (Io)≤ 25 mA @ UB max.
Mínimo operacional atual (Im) ≤ 0,5 mA
FORA do estado atual (Ir ) ≤ 100 µA
Queda de tensão (Ud ) ≤ 2 VDC @ Ie max.
Proteção contra Curto-circuito, inversão de polaridade e transientes
Fonte de luz InGaAlP, DIODO emissor de luz, 625 nm de Luz typeRed, modulada Emissor ângulo de± 2º @ metade de detecção
distância
Ponto de luz
1,5 vezes a distância de detecção de 110 mm
A luz ambiente≤ 10.000 lux frequência de operação (f) ≤ 1000 Hz tempo de Resposta
OFF-ON (t)≤ 0,5 ms
ON-OFF (toff') ≤ 0,5 ms
O poder do atraso (tv)≤ 30 ms
Outputfunction
Coletor aberto NPN ou PNP por tipo de sensor
Saída de comutação functionN.O. e N. C.
As especificações estão sujeitas a alterações sem aviso prévio (26.08.2014) 1
