GS38910125230 CARLO GAVAZZI Parâmetros selecionados tipo de módulo de interface / gateway BOX DIN Rail Outro..

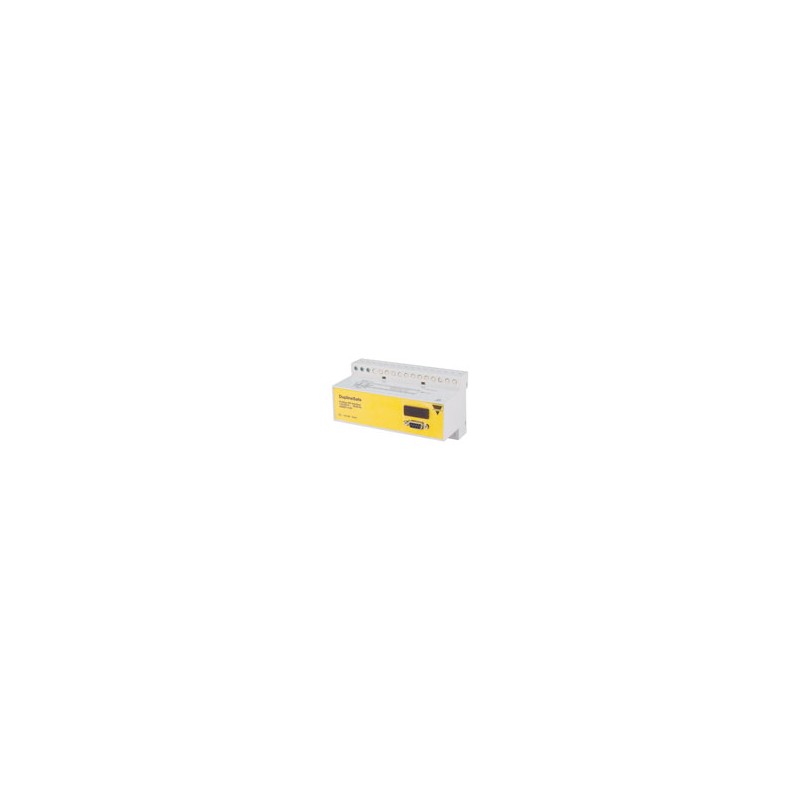

Dupline®Profibus-DP Gateway Passivo, com a segurança de mapeamento
Digite GS 3891 0125
• Passivo gateway sem canal gerador de
• PROFIBUS-DPslave de acordo com EN 50 170
• Certificado pelo PNO
• Pode ser conectado em qualquer ponto em um Dupline®network
• Vários gateways podem ser conectados ao mesmo Dupline®
rede
• cULus aprovado
• PROFIBUS-DP communicationspeed de até 12 M de Transmissão
• Leitura/controle de 128 entradas padrão/outputsthrough
PROFIBUS-DP
• 63 DuplineSafe sinais podem ser lidos através de
PROFIBUS-DP de rede
• Para montagem em trilho DIN (EN 50 022)
• Indicadores LED para alimentação, Dupline®transportadora e falha
• Fonte de alimentação de CA
Produto DescriptionOrdering Chave GS 3891 0125 230
Dupline®Gateway coma função de uma PROFIBUS-DP escravo. Isso significa thatthe Dupline®I/O's (incl. Dupline® sinais Seguros) canberead/ controlado através do PROFIBUS-DP de mestrado(PLC,PCinter-
os gateways podem ser conectados ao mesmo Dupline®net - obra.Theunitiscertified pelo PNO (Profibus Nutzer Organização), o que garante a compatibilidade e a interoperabilidade com outros PNO-certi-
Duplinesafe Tipo nenhum. Alimentação
Seleção Do Tipo De
os cartões de cara, etc. a partir de vários fornecedores). Vários Dupline®
cados de produtos. De fornecimento nº do Pedido
115/230 VAC GS 3891 0125 230
Entrada/Saída Especificações
PROFIBUS-DP RS 485
9 pinos fêmea SUB-D de Pinos atribuição de Um Pin de 8
B Pino 3
Pino RTS 4
+5V Pino 6
GND Pino 5
A velocidade de transmissão Automática de detecção de
Comprimento do cabo de 100 m @ 12 MBaud
200 m @ 1.5 MBaud
1200 m @ de 93,75 kBaud
Up-date tempo (128 digital I/O) Typ. 200 µs às 12 MBaud
Typ. 1,6 ms 1.5 MBaud
Dielétrica tensão
PROFIBUS-DP Dupline®≥ 4 kVAC (rms) PROFIBUS-DP de IDENTIFICAÇÃO não. 6590
GSD-fileGS38_125.gsd
Ajustes
2 x 10 pos. rotary switch PROFIBUS Endereço Escravo
Intervalo de 02 a 99
1 x 16 pos. rotary switch Não usados DIP-switch 1 Não usado DIP-switch 2 Não usados DIP-switch 3 Não utilizado
O DIP-switch de 4 Desligado no modo normal
Aprovações
PROFIBUS operabilityPNO
(Profibus Nutzer Organização)
Especificações Gerais
Atraso de ativação< 2,5 s
Indicação para
Fonte ONLED, verde Dupline®carrierLED, amarelo Falha LED, vermelho
Meio ambiente
Grau de proteção IP 20
Grau de poluição 3 (IEC 60664)
Temperatura de operação 0° a +50°C (+32° f a +122°F) temperatura de Armazenamento-20° c a +85°C (-4° f a +185°F)
Umidade (sem condensação) 20 a 80% RH
Resistência mecânica
Shock15 G (11 ms) Vibration2 G (6 a 55 Hz)
Terminais Screwterminals
Aperto torque0.8 Nm
Dimensões 144 x 77 x 70 mm MaterialH8-habitação Weight540 g
Aprovações IEC/EN 61508-SIL3
EN954 cat 4
Grupo TÜV Rheinland cULus
Conformidade
CE EMC Ambiente Industrial
As especificações estão sujeitas a alterações sem aviso prévio (23.10.2014) 1
