G21205501700 CARLO GAVAZZI parâmetros selecionados tipo módulo Módulo de Entrada PCB caixa aberta TIPO E / S..

Entrada-Módulo forElevators
TypeG 2120 5501 700, G 2120 5502 700
Duline®
FieldbusInstallationbus
• 8-transmissor do canal
• 8 de contato ou NPN transistor de entradas (G2120 5501) ou 8 de tensão ou PNP transistorinputs (G2120 5502)

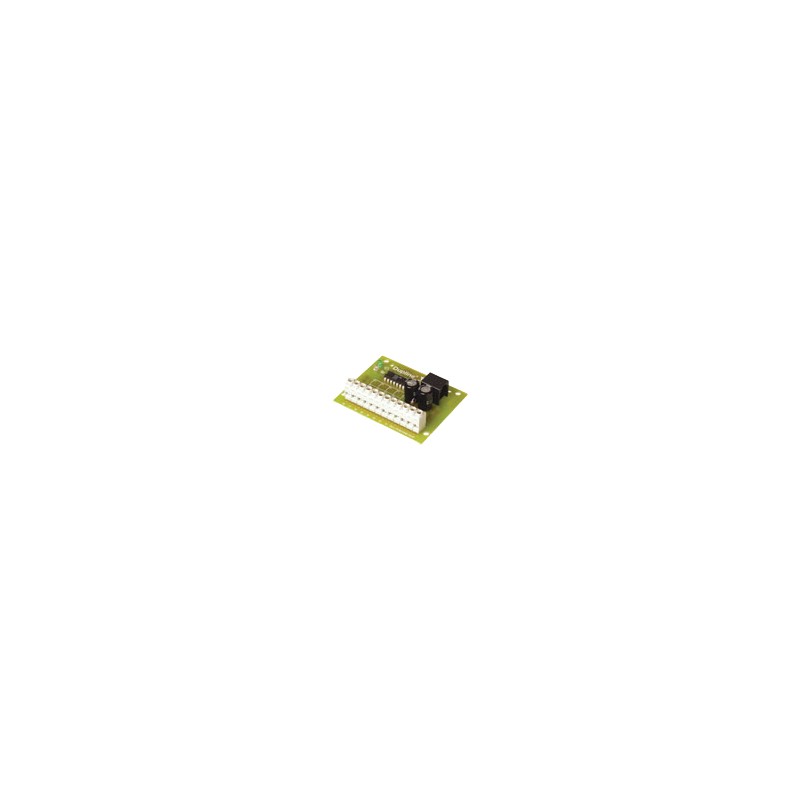

• Abra placa de circuito impresso
• Suporte para montagem em trilho DIN disponível
• LED-indicações para o abastecimento e Dupline®transportadora
• DC ou Dupline®fornecido
• Codificação de canal pelo GAP 1605
Produto DescriptionOrdering Chave
G 2120 5501 700
Dupline transmissor projetado para ser uma parte do Dupline®conceito de botões e lâmpadas em elevadores.Installerfriendly
montagem, operação e manutenção sem necessidade de nenhuma ferramenta especial ou de programação.
Tipo: Dupline® Abrir PCB de Entrada do Módulo de
Número de I/Os
Tipo de entrada
DC-alimentação
TypeSelection
SupplyOrdering não. Nº do pedido
8 de contato ou NPN transistor entradas 8 de tensão ou transistor PNP de entrada
10-30 VDCG 2120 5501 700G 2120 5502 700
InputSpecifications TypeG2120 5501 Especificações da Fonte (cont.)
Entradas 8 contactos ou NPN-transistores
Laço aberto voltage8.0 VDC corrente de Curto-circuito 17µA Iniciar o pico de corrente de 20 ma resistência de Contato ≤ 100 tensão máxima drop1V
Comprimento do cabo ≤ 3m
Tempo de resposta≤ 156 ms @ 128 canais
Pulso de entrada prolongationTyp. 0,5 s
InputSpecifications TypeG2120 5502
Consumo de corrente
Quando Dupline fornecido≤ 0,9 mA proteção Transiente de tensão de 800 V Insultation tensão:
Fonte - Dupline®Nenhum
Fonte - OutputsNone
Especificações Gerais
Alimentação delayTyp. 2 s
Indicação para
Fonte ONLED, verde
Entradas 8 de tensão ou PNP-transistores
Corrente de entrada < 2mA (@ 24V) Iniciar o pico de corrente de 20 mA
Tensão de entrada "NO"> 9V tensão de Entrada "OFF"< 1V comprimento do Cabo ≤ 3m
Tempo de resposta≤ 156 ms @ 128 canais)
Pulso de entrada prolongationTyp. 0,5 s
Especificações Da Fonte
Fonte de alimentação DC typesInstallation cat III (IEC 60664) tensão Operacional (VDD ) 10-30 VDC (ripple incluído) Ondulação ≤ 3 V
Protecção contra polaridade inversa Sim dissipação de Potência ≤ 0,5 W consumo de Corrente≤ 20 mA
Dupline® portador de LED, amarelo (Nenhuma indicação de quando Dupline® fornecido)
Meio ambiente
Temperatura de operação de -20 a +50°C (-4 a +122°F) temperatura de Armazenamento-50 a +85°C (-58 a +185°F)
Umidade (sem condensação) 20 - 80%
Resistência mecânica
Shock15 G (11 ms) Vibração 2 G (6 a 55 Hz)
Dimensões Aberta PCB 72,3 x 59 mm
4 pcs. de nylon PA6 snap bloqueios são incluídos para montagem do PCB em ø 4.8 furos
Weight50 g
As especificações estão sujeitas a alterações sem aviso prévio (01.02.2007)1
Dupline®é uma marca registrada. Um produto de CARLO GAVAZZI Grupo
