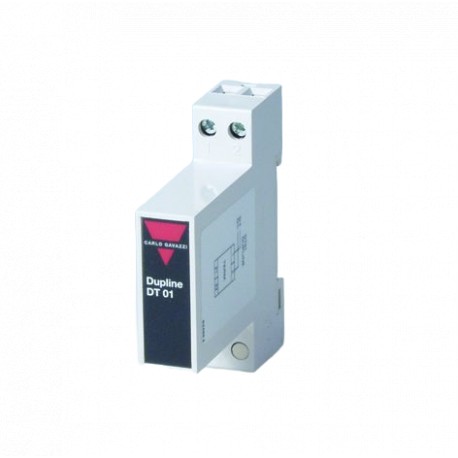

DT01 CARLO GAVAZZI Parâmetros selecionados tipo de módulo Acessório DIN gabinete de alimentação em calha nen..

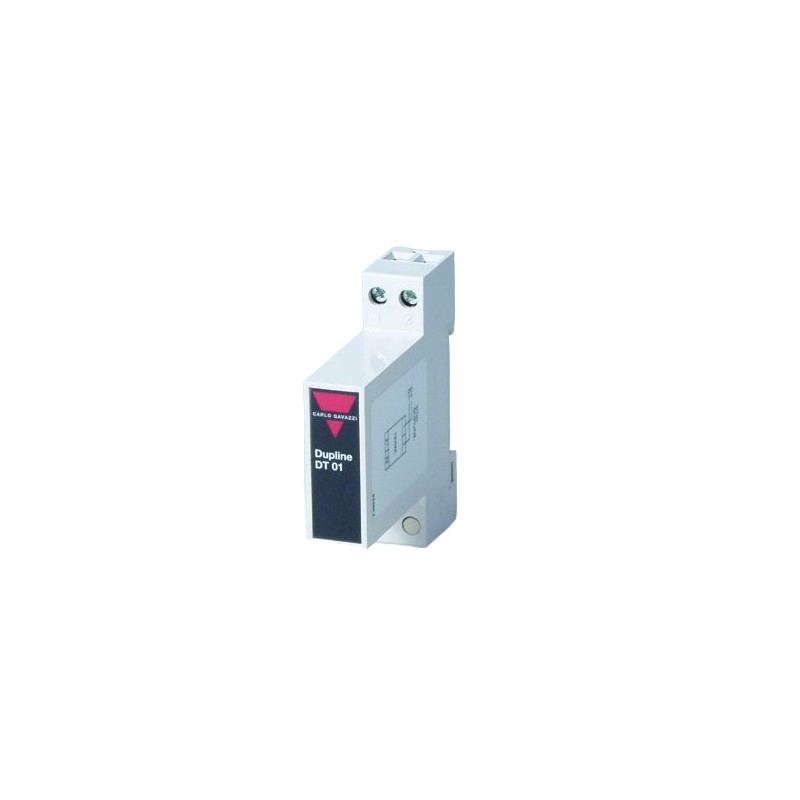

Cabo De Unidade De Terminação
Tipo DT 01
Duline®
FieldbusInstallationbus
• Elimina a distorção causada pelos reflexos
• H1-habitação
• Para montagem em trilho DIN (EN 50022)
• Nenhuma fonte de energia necessária
Descrição Do Produto
Chave De Ordenação
DT 01
Dupline®terminationunitfor remover a distorção causada por
Seleção Do Tipo De
reflexões a partir de thecable termina.
Tipo: Dupline®
Digite não.
Especificações Gerais
Nº do pedido
Cabo de unidade de terminação
DT 01
Nenhum código é necessário um módulo de
Especificações Da Fonte
Operacional nominal currentTyp. 220 µA
Dissipação de potência £ 10 mW
Meio ambiente
Grau de proteção IP 20
Poluição degree3 (IEC 60664)
Temperatura de operação-20° c a +50°C (-4° f a +122°F) temperatura de Armazenamento -50° c a +85°C (-58° f a +185°F)
Umidade (sem condensação)0 a 80%
Resistência mecânica
Shock15 G (11 ms) Vibração 2 G (6 a 55 Hz)
Dimensões
Material
(ver "Informação Técnica") H1-Habitação
Weight45 g
Modeof Operação
Quando um gerador conectado a um cabo não terminado emite um sinal de onda quadrada, as extremidades do cabo vai sempre causar reflexões.De acordo ondistanceandfrequency, o sinal pode ser distorcida para um grau onde a informação se torna não-confiável. No entanto, essas reflexões podem ser facilmente removidos pela montagem correta rodo-
ção na extremidade do cabo. No caso ofDupline®thecritical distância entre o gerador e o de longe, da extremidade do cabo é de 2 km e acima. Consequentemente, se, como regra geral, um DT 01 unidade de terminação é montado na extremidade do cabo quando a distância para o canal gerador de exceder a 1,2 km, reflexões sejam evitados.
Nota 1:
No caso de ofbranches no cableit só é necessário para montar uma segunda DT 01 se o distanceto o mais próximo DT 01 exceder a 1,2 km. Em todos os outros casos, um segundo DT 01 deve notbe mountedsince itin - vincos thecapacityofthe cableandtherebyreduces a distância de transmissão.
Nota 2:
O DT 01istheonlyunit que pode remover reflexões e, conseqüentemente, não pode ser substituído por outros Dupline® módulos.
As especificações estão sujeitas a alterações sem aviso prévio (28.04.03)1
Dupline®é uma marca registrada. Um produto de CARLO GAVAZZI Grupo
