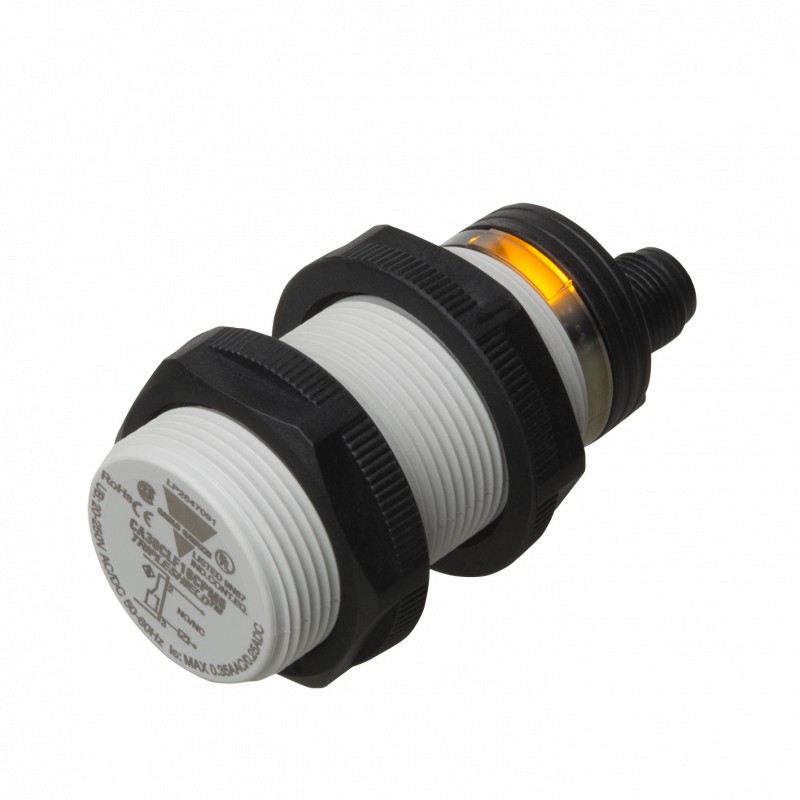

CA30CLF16CPM6 CARLO GAVAZZI Parâmetros de CONEXÃO M12 Plug AC MATERIAL Plástico de HABITAÇÃO M30 FAIXA de DE..

Sensores de proximidade Capacitivos de Poliéster Termoplástico Tipo de Habitação CA, M-30, de 2 fios AC/DC
• Com TRIPLESHIELD™ Sensor de Proteção
• Estabilidade de temperatura
• Umidade circuito de compensação
• Ajustável distância de detecção de 2 a 16 mm ou 2 a 25 mm
• Tensão nominal de operação: 20-250 VAC/DC
• Saída: Potência MOSFET
• Criar e quebrar função de comutação, selecionável
• LED de indicação de
• Alta imunidade a ruído
• Lavar e não-flush tipos de
• O cabo e o plugue de versões disponíveis
Descrição Do Produto
Chave De Ordenação
CA30CLF25CPM6
Capacitivo sensor de proximidade - es com detecção de dis - tance16 mm montados or25 mmsensing distância não-montados. 2 fios AC/DC de saída com um interruptor
Seleção Do Tipo De
para a escolha de NENHUM e de NC de comutação. Cinza M 30 polyesterhousing com 2 m de cabo do PVC ou a ficha. Ideal para uso em nível de plástico e aplicações de máquinas.
Tipo: Cap. sensor de proximidade
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Conexão
HousingRatedMountingOrdering não. Nº do pedido
diâmetro operacional de Potência MOSFET, cabo de Alimentação MOSFET, plug dist. (Sn) 1)Fazer e intervalo de comutação de Fazer e intervalo de comutação
M 30 2) 16 mm nivelado (built-in) CA30CLF16CP CA30CLF16CPM6
M30 25 mm Não nivelado CA30CLN25CP CA30CLN25CPM6
1) Objeto: Aterrado de chapa de aço de 2) humidade de compensação
Especificações
De operação nominal dist. (Sn)
CA30CL.16CP..: de 2 a 16 mm (predefinição às 16 mm)
CA30CL.25CP..: de 2 a 25 mm (predefinição em 25 mm)
SensitivityAdj. multiturn pote.medidor de funcionamento Efectivo dist. (Sr)0,9 x Sn ≤ Sr ≤ 1,1 x S Utilizável operacional dist. (Su) 0,8 x Sr ≤ Sn > 1,2 x Sr precisão de Repetição (R) ≤ 5%
Histerese (H)4 a 20% da distância de detecção
Operacional nominal volts. (UB), 20 a 250 V ca/CC (ripple incluído)
Ondulação ≤ 10%
Corrente operacional nominal (Ie)
Contínua≤ 250 mA DC TA ≤ 50ºC
≤ 200 mA @ TA ≤ 80ºC
≤ 350 mA CA TA ≤ 50ºC
≤ 250 mA CA TA ≤ 80ºC Curto de tempo < 2,5 A (máx. 20 ms)
Min. corrente de carga de 10 mA
FORA do estado atual (Ir)< 1.9 mA (@ 20-250 VAC)
< 1.7 mA (@ 20-250 VDC)
Queda de tensão (Ud)≤ 5.5 VAC/DC @ Ie max.
ProtectionTransients, inversão de polaridade
O poder do atraso≤ 200 ms
Freq. de ciclos de operação (f)10 Hz Indicação para a saída ONLED, amarelo Ambiente
Grau de proteção IP 67 (Nema 1, 3, 4, 6, 13)
Temperatura (TA)
Temperatura de operação -25° c a +80°C( -13° f a +176°F)
Temperatura de armazenamento -40° a +85°C (-40° a +185°F)
Material da carcaça
Corpo Cinza, poliéster termoplástico
Cabo endPolyester
NutsBlack de nylon reforçado
Conexão
CableGrey, 2 m, 2 x 0,5 mm2
Prova de óleo, PVC
Ligue (-6)M12 x 1 duplo encaixe
Cabo plug (-6) CON.-6A-série
Peso (incl. nozes) CA30CL.16CP..: 140 g
CA30CL.25CP..: 150 g
ApprovalsUL, CSA
Marcação CE Sim
As especificações estão sujeitas a alterações sem aviso prévio (24.06.2010) 1
