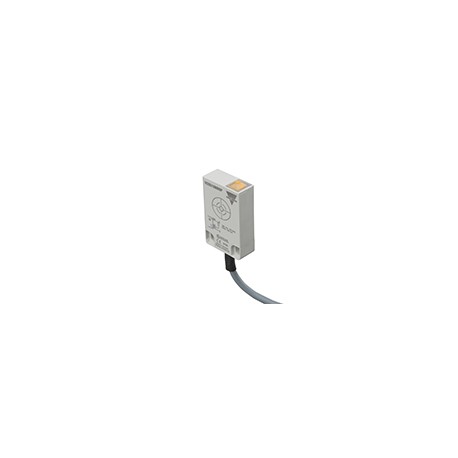

VC5510NNOPT CARLO GAVAZZI Parâmetros de CONEXÃO do Cabo MATERIAL do invólucro Plástico Retangular FAIXA de D..
VC5510NNOPT
CARLO GAVAZZI
Parâmetros de CONEXÃO do Cabo MATERIAL do invólucro Plástico Retangular FAIXA de DETECÇÃO >8 a 10 mm de CC de SAÍDA NPN SISTEMA de Sensor de Outros HABITAÇÃO 35 x 55 x 15 mm FAIXA de DETECÇÃO de 10 mm de MATERIAL de Policarbonato
Capacitivo em caixa plana, saída NPN NA, Detecção 2-10 mm, Embutida, Atraso para o conex./desconex.
Sensor de proximidade capacitivo, Montagem plana, Detecção de nível, Atraso liga/desliga, Faixa de detecção de 10 mm, Fonte de alimentação ajustável de 2-10 mm, 5-30VDC, Saída NPN N.A., Cabo de PVC, Caixa 35 x 55x 15 mm, IP65
Sensores > Interruptor de proximidade capacitivo
Sensors > Capacitive Sensors
Produto novo em sua embalagem original com todas as garantias e certificações de CARLO GAVAZZI
Best sellers
▲Mais informação
▲Sensores De Proximidade Capacitivos
Detector De Nível, Mini Pack De Policarbonato De Habitação
Tipo VC 5510
• Ajustável distância de detecção de 2-10 mm
• Tensão nominal de operação: 5 a 30 VDC
• Saída: DC 100 mA, NPN ou PNP
• Saída: ON/OFF atraso ou sem atraso
• Fazer ou quebrar função de comutação
• LED de indicação de quando ativado
• 1,5 m de cabo do PVC
• IP65
Descrição Do Produto
Chave De Ordenação
VC 55 10 NNOPT
Capacitiveleveldetectorin pacote plano de habitação, tamanho 35 x 55 x 15 mm. Fácil montagem com dois parafusos M4. As aplicações mais comuns são em banheiras de hidromassagem (jacuzzi) forswitchingON/-
FORA o elemento de aquecimento, de partida e stoppingthe bomba de ar, controlando o nível de água, o nível do desinfection de fluido, etc.
Tipo de Habitação tipo de Saída Intervalo
Material da carcaça
Saída ON/OFF delay
Seleção Do Tipo De
HousingRatedOutput nº do Pedido Nº do pedido Nº do pedido Nº do pedido dimensões operacional NPNNPNPNPPNP
W x H x Ddist. (Sn) Fazer switchingBreak switchingMake switchingBreak de comutação
35 x 55 x 1510 mm Não delayVC 5510 NNOPVC 5510 NNCPVC 5510 PNOPVC 5510 PNCP
35 x 55 x 1510 mm/DESLIGAR delayVC 5510 NNOPTVC 5510 NNCPTVC 5510 PNOPTVC 5510 PNCPT
Especificações
Nominal de operação dist. (Sn)de 2 a 10 mm
de fábrica a 10 mm
SensitivityAdj. único turno pote. medidor de funcionamento Efectivo dist. (Sr)0,9 x Sn £ o Sr £ 1,1 x Sn Utilizável operacional dist. (Su) 0,8 x Sr £ Su £ 1,2 x Sr Certeza operacional dist. (Sa)0 £ Sa £ De 0,81 Sn Histerese (H)3-20% de detecção de versão (dist. Operacional nominal volts. (Ue) 5 a 30 VDC
(ripple incluído)
A ondulação de £ 10%
Corrente operacional nominal (Ie)
Contínua £ 100 mA
Nenhum-carga da corrente de alimentação (Io) £ 10 mA
Queda de tensão (Ud) de£ 1.5 VDC max. carga
Atraso de ativação
xNxP Max. 40 ms xNxPT Max. 5 s
Frequência de operação> 0,1 Hz (dependendo
ciclos (tempos de atraso) tempo de atraso)
Atraso
xNxPT ON1s < tON< de 5 anos (typ.3S)
OFF1s < toff'< de 5 anos (typ.3S)
Indicação de quando activatedLED, vermelho
Meio ambiente
Grau de proteção IP 65
Temperatura
Temperatura de operação de 0° a +50°C (+32° f a +122°F) temperatura de Armazenamento-30° a +80°C (-22° f a +176°F)
Material da caixa de PC/ABS, cinza
Conexão
Cable1.5 m, 3 x 0,3 mm2
cinza PVC, prova de óleo
Weight40 g ApprovalsUL marcação CE Sim
As especificações estão sujeitas a alterações sem aviso prévio (20.08.01)1
| Característica | Valor |
|---|---|
| Sensor de largura (EF007094) | 35 mm |
| Altura do sensor (EF007283) | 55 mm |
| Comprimento do sensor (EF007334) | 15 mm |
| Sensor de diâmetro (EF007111) | 0 mm |
| Condições da montagem mecânica do sensor (EF004041) | Não plano |
| Distância de comutação (EF003647) | 10 mm |
| Adequado para funções de segurança (EF001597) | Não |
| Tipo de função de comutação (EF003963) | Contato normalmente aberto |
| Tipo de saída de comutação (EF003962) | NPN |
| Acabamento da conexão elétrica (EF003961) | Cabo |
| Número de saídas semicondutoras com função de sinalização (EF003945) | 0 |
| Número de saídas energizadas por contato com função de sinalização (EF003946) | 0 |
| Número de saídas semicondutoras protegidas (EF003951) | 1 |
| Número de saídas energizadas por contato protegido (EF003952) | 0 |
| Tipo de atuação (EF006949) | Outro |
| Tipo de interface (EF006977) | Nenhum |
| Tipo de interface para comunicação de segurança (EF003956) | Nenhum |
| Tipo de construção do invólucro (EF004008) | Cuboide |
| Revestimento da estrutura (EF001601) | Outro |
| Em cascata (EF000507) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Corrente de saída max. na saída protegida (EF004035) | 100 mA |
| Tensão de alimentação (intervalo) (EF004127) | 5 V |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 0 V |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 0 V |
| Tensão de alimentação de corrente nominal DC (EF003980) | 6 V |
| Tipo de tensão (EF000187) | DC |
| Frequência de comutação (EF003587) | 0.1 Hz |
| Com função de monitoramento dispositivos de comutação a jusante (EF004052) | Não |
| Com indicação de estado (EF001602) | Sim |
| Material da caixa protetora (EF001596) | Plástico |
| Resistente à compressão (EF007106) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG CARLO GAVAZZI EN.pdf | 3 Mbytes |
|
