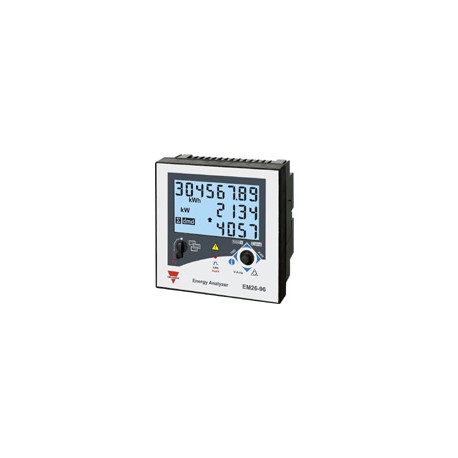

EM2696AV53HO3XXXX CARLO GAVAZZI FUNÇÃO parâmetros selecionados analisador de potência Painel de força Montag..

De energia a Gestão de Energia Tipo de Analisador EM26 96
● M-bus de comunicação por meio do VMU-B adaptador
● Aplicação adaptável de exibição e programação de procedimento (Easyprog função)
● Fácil gerenciamento de conexões
● Certificado de acordo com a Directiva MID (opção PF):
consulte "como encomendar" abaixo
● Outras versões disponíveis (não certificado, opção XX):
consulte "como encomendar" na próxima página
Descrição Do Produto
● Classe 1 (kWh) de acordo com EN62053-21
● Classe B (kWh) de acordo com EN50470-3
● Classe 2 (kvarh) de acordo com EN62053-23
● A precisão de ±0,5% da LEITURA (tensão/corrente)
● Dual cor da luz de fundo: não, luz de fundo, azul ou branco (selecionável)
● Analisador de energia
● Instantânea variáveis de leitura: 4 DGT
● Energias/gás/água de leitura: 8 DGT
● Variáveis de sistema: VLL, VLN, Admd, VA, VAdmd, VAdmd max, W, Wdmd, Wdmd max, var, PF, Hz, de sequência de Fase.
● Fase única variáveis: VLL, VLN, A, VA, W, var, PF
● Energia medições: total e parcial kWh e kvarh ou com base em 4 diferentes tarifas único medições de fase
● Gás, água fria, água quente, kWh remoto aquecimento medições
● Contador de horas (6+2 DGT)
● Análise harmônica (FFT) até 15 de harmônicas (corrente/tensão)
● TRMS medições do distorcida ondas senoidais (tensões/correntes)
● Fonte de alimentação Universal: 90 a 260AC/VCC
● 3 entradas digitais para seleção de pauta, DMD sincronização ou de gás/água (quente - frio) e remoto aquecimento de medição (mediante pedido)
● 3 saídas digitais para que os pulsos ou para alarmes ou como uma mistura deles
(a pedido)
● Frontal dimensões: 96x96mm
● Grau de proteção (frente): IP50
● Saída serial RS485 (a pedido) (MODBUS-RTU), o iFIX SCADA
compatibilidade
Três fases de energia analisador com built-in de configuração de alegria - stickand LCD de dados exibindo particularmente indicado para o active andreactiveenergymetering
e para alocação de custos. A carcaça para montagem em painel com IP50 (frente) grau de proteção. Externo, Atual e potencial trans - formersconnection.Além disso
o medidor pode ser fornecido com saídas digitais que podem ser utilizados: para que os pulsos proporcionais à energia ativa e reativa serem medidos ou para saídas de alarme,
ou por controle remoto. Comunicação RS485 a porta e 3 digi - talinputsare disponível asan opção.
MÉDIO
CertifiedaccordingtoMIDDirective,Anexo "B" + Anexo "D" para metrologia legal relevante para contadores de energia eléctrica activa (ver Anexo MI-
003ofMID).Canbeusedforfiscal(legal)
Como encomendar EM26 96 AV5 3 H O3 S1 PF UM
A Variedade de modelos de Sistema de código de
metrologia.Só thetotalpositiveenergy medidor é certificada
de acordo com o meio.
Seleção Do Tipo De
Fonte de alimentação de Entrada/Saída Opções de Comunicação de Medição
Intervalo de códigos
AV5: 230 VLN/400VLL
1/5(10)
VLN : 160 V 480 VLN
VLL : 277 V 830 VLL
AV6: 120 VLN/208VLL
1/5(10)
VLN : 40 V 144 VLN
VLL : 70 V para 250 VLL
Sistema
3:3 fases, 4 fios
Fonte de alimentação
H: 90 a 260VAC/DC (48 a 62Hz)
Comunicação
XX:nenhum
S1: porta RS485
Entrada/Saída
O1:único tipo coletor aberto
(pulso ou alarme)
O3:3 de coletor aberto (tipo de combinação mista de pulso, alarme e/ou remoto de saída)
R2:dupla de tipo relé (funções "O3")
I3:3 entradas digitais para seleção de pauta ou de Gás/água/ energia/remoto aquecimento de medição
Opções
PF: Certificado de acordo com a Directiva MID, Anexo "B" + Anexo "D" para metrologia legal relevante para contadores de energia eléctrica activa (ver Anexo MI-003 do meio). Pode ser usado para fiscal (legal) de metrologia.
Medição
Um:O poder é sempre integrado (tanto no caso de positivo e negativo de energia) e o total de medidor de energia é certificado de acordo com o meio.
AV53
AV6
H O1XX O3S1
R2
I3 S1
UM PFB
NOTA: por favor, verifique a disponibilidade do necessário código de verificação caminho diagrama à esquerda antes da ordem.
B:Apenas o total de energia positiva medidor é certificado de acordo com o meio. A energia negativa medidor não estiver certificado de acordo com o meio.
