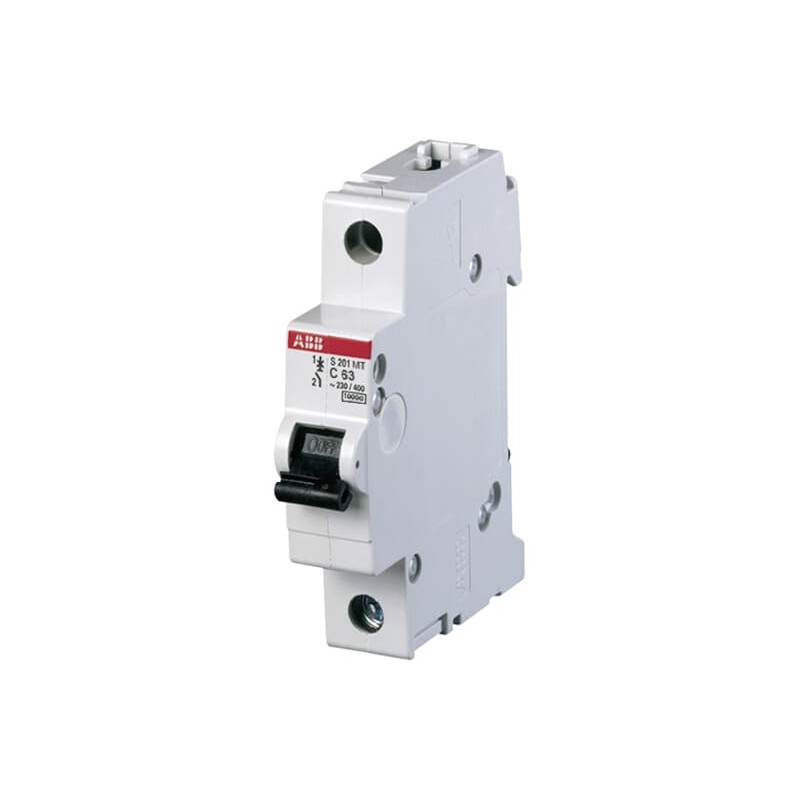

2CDS271006R0205 ABB S201MT-B20 MiniatureCircuitBreaker B-Char., 10kA, 20A, 1P
2CDS271006R0205
ABB
10
S201MT-B20 MiniatureCircuitBreaker B-Char., 10kA, 20A, 1P
Disjuntor miniatura S201MT-B20 - 1P - B - 20 A
Industrial
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲- Tipo de produto estendido:
- S201MT-B20
- ID do produto:
- 2CDS271006R0205
- Ean:
- 4016779876254
- Descrição do catálogo:
- Disjuntor miniatura S201MT-B20 - 1P - B - 20 A
- Descrição longa:
- S201MT-B20 MiniatureCircuitBreaker B-Char., 10kA, 20A, 1P
+
–
Acessórios
| Identificador | descrição | cara | Qty | Unidade de medição |
|---|---|---|---|---|
| 2CDS200922R0001 | Sinal S2C-S/H6R / Contato auxiliar | S2C-S/H6R | 1 | peça |
| 2CDS200912R0001 | Contato auxiliar S2C-H6R | S2C-H6R | 1 | peça |
| 2CDS200936R0001 | Contato auxiliar S2C-H11L | S2C-H11L | 1 | peça |
| 2CDS200936R0002 | Contato auxiliar S2C-H20L | S2C-H20L | 1 | peça |
| 2CDS200936R0003 | Contato auxiliar S2C-H02L | S2C-H02L | 1 | peça |
| 2CDS200946R0001 | Contato auxiliar S2C-H6-11R | S2C-H6-11R | 1 | peça |
| 2CDS200946R0002 | Contato auxiliar S2C-H6-20R | S2C-H6-20R | 1 | peça |
| 2CDS200946R0003 | Contato auxiliar S2C-H6-02R | S2C-H6-02R | 1 | peça |
| 2CDS200909R0001 | Viagem de bypass S2C-A1 | S2C-A1 | 1 | peça |
| 2CDS200909R0002 | Viagem de bypass S2C-A2 | S2C-A2 | 1 | peça |
| 2CSS200911R0001 | Versão subvoltage S2C-UA 12 DC | S2C-UA 12 CC | 1 | peça |
| 2Css200911R0002 | Liberação de subvoltagem S2C-UA 24 AC | S2C-UA 24 CA | 1 | peça |
| 2Css200911R0003 | Liberação de subvoltagem S2C-UA 48 AC | S2C-UA 48 AC | 1 | peça |
| 2CSS200911R0004 | Liberação de subvoltagem S2C-UA 110 AC | S2C-UA 110 AC | 1 | peça |
| 2CSS20091R0005 | Liberação de subvoltagem S2C-UA 230 AC | S2C-UA 230 AC | 1 | peça |
| 2CSS200911R0006 | Liberação de tensão CA S2C-UA 400 | S2C-UA 400 AC | 1 | peça |
| 2CSS200911R00007 | Versão subvoltage S2C-UA 24 DC | S2C-UA 24 CC | 1 | peça |
| 2CSS200911R0008 | Lançamento de subtensão S2C-UA 48 DC | S2C-UA 48 CC | 1 | peça |
| 2CSS200911R0009 | Lançamento de subvoltagem S2C-UA 110 DC | S2C-UA 110 CC | 1 | peça |
| 2CSS200911R0010 | Lançamento de subtensão S2C-UA 230 DC | S2C-UA 230 CC | 1 | peça |
| 2CSS201997R0013 | Dispositivo operacional do motor S2C-CM1 | S2C-CM1 | 1 | peça |
| 2CSS203997R0013 | Dispositivo operacional do motor S2C-CM2/3 | S2C-CM2/3 | 1 | peça |
| 2CSS204997R0013 | Dispositivo operacional do motor S2C-CM4 | S2C-CM4 | 1 | peça |
| GHS2001901R0003 | Acessórios mecânicos S2C-DH | S2C-DH | 1 | peça |
| 2CSS200998R0001 | Dispositivo de gatilho mecânico S2C-BP | S2C-BP | 1 | peça |
| 2CSS200999R0001 | Base de plug-in S2C-EST | S2C-EST | 1 | peça |
| 2CDS200918R0001 | S2C-NT Mão Neutra Operada | S2C-NT | 1 | peça |
| 2CCA880100R0001 | CMS-100PS Sensor | CMS-100PS | 1 | peça |
| 2CCA880101R0001 | CMS-101PS Sensor | CMS-101PS | 1 | peça |
| 2CCA880102R0001 | CMS-102PS Sensor | CMS-102PS | 1 | peça |
técnico
- Padrões:
- IEC/EN 60898-1
IEC/EN 60947-2
- Característica de tropeço:
- B
- Tensão operacional nominal:
- Acc. para IEC 60898-1 230 / 400 V AC
de acordo com a IEC 60947-2 230 V AC
- Tensão:
- Máximo (Incl. Tolerância) 253 V AC
Máximo (incluindo tolerância) 66 V DC
Mínimo 12 V AC
Mínimo 12 V DC
- Tensão de isolamento nominal (Ueu):
- de acordo com o IEC/EN 60664-1 440 V
- Tensão nominal de suporte a impulso (Uduende):
- 4 kV
a 2000 m 5 kV
no nível do mar 6,2 kV
- Tensão do teste dielétrico:
- 50/60 Hz, 1 min: 2 kV
- Tipo de tensão de entrada:
- bi
- Corrente nominal (In):
- 20 A
- Capacidade nominal de curto-circuito:
- (AC) 10 kA
(230 / 400 V AC) 10 kA
- Capacidade de quebra de curto circuito nominal definitiva (IRio):
- (230 V AC) 15 kA
- Corrente de curto-circuito condicional nominal (INc):
- (230 V) 15 kA
- Capacidade nominal de quebra de curto-circuito de serviço (ICs):
- (230 V CA) 11,3 kA
- Frequência nominal (f):
- 50 / 60 Hz
- Perda de energia:
- 2,5 W
em condições nominais de funcionamento por polo 2,9 W
- Conexão de alimentação:
- arbitrário
- Classe de limitação de energia:
- 3
- Resistência elétrica:
- Ciclo CA 20000
- Resistência mecânica:
- Ciclo 20000
- Número de postes:
- 1
- Número de postes protegidos:
- 1
- Categoria de supervoltagem:
- Iii
- apertar:
- 2.8 Nom
- Tipo de terminal de parafusos:
- Terminal de elevação de cilindro à prova de falhas bidiretivo
- Marcação do atuador:
- E/S
- Material atuador:
- Grupo de Isolamento II, Preto, Vendável
- Material de habitação:
- Grupo de Isolamento I, RAL 7035
- Opções fornecidas:
- Adequado para aplicações de tração
- Montagem ferroviária DIN:
- TH35-15 (35 x 15 mm Montagem ferroviária) de acordo com a IEC 60715
TH35-7.5 (35 x 7,5 mm Montagem ferroviária) de acordo com a IEC 60715
- Posição de montagem:
- qualquer
- Controlador de parafuso recomendado:
- Pozidriv 2
- Acessórios disponíveis:
- sim
- Capacidade de conexão:
- Barra de ônibus 10 / 10 mm2
Flexível com Ferrule 0,75 ... 16 mm2
Flexível 0.75 ... 16 mm2
Rígido 0.75 ... 25 mm2
Encalhado 0,75 ... 25 mm2
- Tamanho da instalação:
- Acc. para DIN 43880 1
- Tipo de terminal:
- Terminais de parafuso
ambiental
- Temperatura do ar ambiente:
- Operação -25 ... +55oC
Armazenamento -40 ... +70oC
- Referência temperatura do ar ambiente:
- 30oC
- Grau de Proteção:
- IP20
Habitação com cobertura IP40
- Grau de contaminação:
- 3
- Condições ambientais:
- 28 ciclos
55oC / 90-96%
e 25oC / 95-100%
- Resistência à vibração de acordo com a IEC 60068-2-6:
- 5g, 20 ciclos a 5 ... 150 ... 5 Hz com 0,8 Na carga
- Resistência ao choque de acordo com a IEC 60068-2-27:
- 30g 3 amortecedores 11 ms
- Status de Rohs:
- Seguindo a Diretiva da UE 2011/65/UE e a Emenda 2015/863 de 22 de Julho de 2019
- Informações ambientais:
- 9AKK107680A6947
- SCIP:
- cf3c587b-f530-456e-834f-2f0e3c56c9e8 Alemanha (DE)
- Declaração REACH:
- 9AKK107492A1906
Dimensões
- Largura no número de espaçamento modular:
- 1
- Largura líquida do produto:
- 17.5milímetro
- Altura líquida do produto:
- 88milímetro
- Profundidade do produto/comprimento da rede:
- 69milímetro
- Peso líquido do produto:
- 0.125Kg
- Peso líquido do polo:
- 0,115 kg
- Profundidade incorporada (T2):
- 69 mm
Informações sobre o contêiner
- Unidades de nível de pacote 1:
- Papelão de 10 peças
- Largura do nível do pacote 1:
- 92 mm
- Altura do nível do pacote 1:
- 80 mm
- Profundidade / Comprimento do nível do pacote 1:
- 183 mm
- Nível de peso bruto 1 do pacote:
- 1,3 kg
- Pacote EAN nível 1:
- 4016779871396
ordenação
- Quantidade mínima de pedidos:
- 1 peça
- Número da tarifa aduaneira:
- 85362010
- ID do produto de substituição (NOVO):
- 2CDS271445R0205
- País de origem:
- Alemanha (DE)
Certificados e declarações (número do documento)
- Agência de Certificação:
- EM
Iec
- Declaração de Conformidade - CE:
- 2CDK400594D2704
- Informações ambientais:
- 9AKK107680A6947
- Instruções e manuais:
- 2CDS207104P0002
- Declaração REACH:
- 9AKK107492A1906
- Informações do RoHS:
- 2cdk400594d2703
Downloads populares
- Ficha técnica:
- 2CDC002053D0204
- Instruções e manuais:
- 2CDS207104P0002
Classificações
- ETIM 7:
- EC000042 - Disjuntor em miniatura (MCB)
- ETIM 8:
- EC000042 - Disjuntor em miniatura (MCB)
- Árvore do catálogo do EPLAN:
- Engenharia Elétrica / Dispositivos de Proteção / Geral
- Categoria WEEE:
- 5. Equipamentos de pequeno porte (sem dimensão externa superior a 50 cm)
- WEEE B2C / B2B:
- De empresa em empresa
- CN8:
- 8536 20 10
- UNSPSC:
- 39121603
- Classe eletrônica:
- V11.0: 27141901
- Código de categoria granular idea (IGCC):
- 4897 >>disjuntores miniatura 4897
- Código de classificação de objetos:
- fá
