Visualizza ingrandito

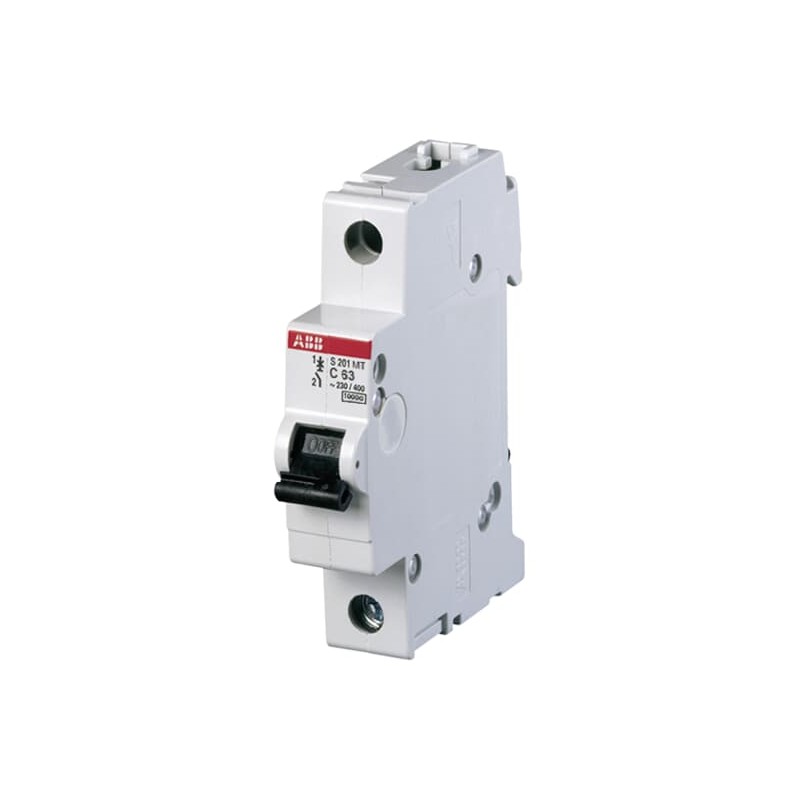

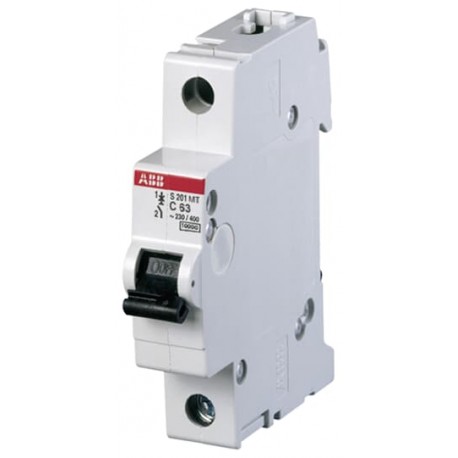

2CDS271006R0205 ABB S201MT-B20 MiniatureInterruttore automatico B-Char., 10kA, 20A, 1P
2CDS271006R0205
ABB
10
S201MT-B20 MiniatureInterruttore automatico B-Char., 10kA, 20A, 1P
interruttore automatico S201MT-B20 - 1P - B - 20 A
Industriale
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲- Tipo di prodotto esteso:
- S201MT-B20
- ID prodotto:
- 2CDS271006R0205
- Ean:
- 4016779876254
- Descrizione catalogo:
- interruttore automatico S201MT-B20 - 1P - B - 20 A
- Descrizione lunga:
- S201MT-B20 MiniatureInterruttore automatico B-Char., 10kA, 20A, 1P
+
–
accessoristica
| Identificatore | descrizione | tizio | Qty | Unità di misura |
|---|---|---|---|---|
| 2CDS200922R0001 | Segnale S2C-S/H6R / Contatto ausiliario | S2C-S/H6R | 1 | pezzo |
| 2CDS200912R0001 | Contatto ausiliario S2C-H6R | S2C-H6R | 1 | pezzo |
| 2CDS200936R0001 | Contatto ausiliario S2C-H11L | S2C-H11L | 1 | pezzo |
| 2CDS200936R0002 | Contatto ausiliario S2C-H20L | S2C-H20L | 1 | pezzo |
| 2CDS200936R0003 | Contatto ausiliario S2C-H02L | S2C-H02L | 1 | pezzo |
| 2CDS200946R0001 | Contatto ausiliario S2C-H6-11R | S2C-H6-11R | 1 | pezzo |
| 2CDS200946R0002 | Contatto ausiliario S2C-H6-20R | S2C-H6-20R | 1 | pezzo |
| 2CDS200946R0003 | Contatto ausiliario S2C-H6-02R | S2C-H6-02R | 1 | pezzo |
| 2CDS200909R0001 | Bypass viaggio S2C-A1 | S2C-A1 · | 1 | pezzo |
| 2CDS200909R0002 | Viaggio di bypass S2C-A2 | S2C-A2 · | 1 | pezzo |
| 2CSS200911R0001 | S2C-UA 12 DC Rilascio sottotensione | S2C-UA 12 CC | 1 | pezzo |
| 2CSS200911R0002 | S2C-UA 24 AC Rilascio sottotensione | S2C-UA 24 CA | 1 | pezzo |
| 2CSS200911R0003 | S2C-UA 48 AC Rilascio sottotensione | S2C-UA 48 CA | 1 | pezzo |
| 2CSS200911R0004 | S2C-UA 110 AC Rilascio sottotensione | S2C-UA 110 CA | 1 | pezzo |
| 2CSS200911R0005 | S2C-UA 230 AC Rilascio di sottotensione | S2C-UA 230 CA | 1 | pezzo |
| 2CSS200911R0006 | S2C-UA 400 RILASCIO DI TENSIONE CA | S2C-UA 400 CA | 1 | pezzo |
| 2CSS200911R0007 | S2C-UA 24 DC Rilascio sottotensione | S2C-UA 24 CC | 1 | pezzo |
| 2CSS200911R0008 | S2C-UA 48 DC Subtension Release | S2C-UA 48 CC | 1 | pezzo |
| 2CSS200911R0009 | S2C-UA 110 DC Rilascio sottotensione | S2C-UA 110 CC | 1 | pezzo |
| 2CSS200911R0010 | S2C-UA 230 DC Subtension Release | S2C-UA 230 CC | 1 | pezzo |
| 2CSS201997R0013 | Dispositivo di funzionamento del motore S2C-CM1 | S2C-CM1 · | 1 | pezzo |
| 2CSS203997R0013 | Dispositivo di funzionamento del motore S2C-CM2/3 | S2C-CM2/3 | 1 | pezzo |
| 2CSS204997R0013 | Dispositivo di funzionamento del motore S2C-CM4 | S2C-CM4 · | 1 | pezzo |
| GHS2001901R0003 | Accessori meccanici S2C-DH | S2C-DH | 1 | pezzo |
| 2CSS200998R0001 | Dispositivo di innesco meccanico S2C-BP | S2C-BP | 1 | pezzo |
| 2CSS200999R0001 | Base de plug-in S2C-EST | S2C-EST | 1 | pezzo |
| 2CDS200918R0001 | S2C-NT Neutro azionato a mano | S2C-NT | 1 | pezzo |
| 2CCA880100R0001 | Sensore CMS-100PS | CMS-100PS | 1 | pezzo |
| 2CCA880101R0001 | Sensore CMS-101PS | CMS-101PS | 1 | pezzo |
| 2CCA880102R0001 | Sensore CMS-102PS | CMS-102PS | 1 | pezzo |
tecnico
- standard:
- IEC/IT 60898-1
IEC/IT 60947-2
- Funzione di inciampo:
- B
- Tensione operativa nominale:
- Merceria. a IEC 60898-1 230 / 400 V AC
secondo IEC 60947-2 230 V AC
- Tensione operativa:
- Massimo (incluso. Tolleranza) 253 V AC
Massimo (inclusa tolleranza) 66 V DC
Minimo 12 V AC
Minimo 12 V DC
- Tensione di isolamento nominale (Uio):
- secondo IEC/EN 60664-1 440 V
- Tensione nominale di supporto agli impulsi (Ugoblin):
- 4 kV
a 2000 m 5 kV
a livello del mare 6,2 kV
- Tensione di prova dielettrica:
- 50/60 Hz, 1 min: 2 kV
- Tipo di tensione di ingresso:
- bisessuale
- Corrente nominale (IN):
- 20 A
- Capacità nominale di cortocircuito:
- (AC) 10 kA
(230 / 400 V AC) 10 kA
- Capacità definitiva di rottura del cortocircuito nominale (ICu):
- (230 V CA) 15 kA
- Corrente nominale di cortocircuito condizionale (INc):
- (230 V) 15 kA
- Capacità nominale di interruzione del cortocircuito del servizio (ICs):
- (230 V AC) 11,3 kA
- Frequenza nominale (f):
- 50 / 60 Hz
- Perdita di potenza:
- 2,5 W
in condizioni di funzionamento nominali per polo 2,9 W
- Connessione alimentatore:
- arbitrario
- Classe di limitazione energetica:
- 3
- resistenza:
- Ciclo AC 20000
- Resistenza meccanica:
- Ciclo 20000
- Numero di poli:
- 1
- Numero di pali protetti:
- 1
- Categoria overvoltage:
- Iii
- stringere:
- 2.8 Nom
- Tipo di terminale a vite:
- Terminale di sollevamento cilindri a due strade a sicurezza
- Marcatura attuatore:
- I/O
- Materiale attuatore:
- Gruppo di isolamento II, Nero, Vendibile
- Materiale abitativo:
- Gruppo di isolamento I, RAL 7035
- Opzioni fornite:
- Adatto per applicazioni di trazione
- Montaggio della rotaia DIN:
- TH35-15 (35 x 15 mm Binario di montaggio) secondo IEC 60715
TH35-7.5 (35 x 7,5 mm Binario di montaggio) secondo IEC 60715
- Posizione di montaggio:
- qualunque
- Controller a vite consigliato:
- Pozidriv 2
- Accessori disponibili:
- sì
- Capacità di connessione:
- Barra dell'autobus 10 / 10 mm2
Flessibile con Ferrule 0.75 ... 16 mm2
Flessibile 0,75 ... 16 mm2
Rigido 0,75 ... 25 mm2
Spiaggiato 0,75 ... 25 mm2
- Dimensioni installazione:
- Merceria. a DIN 43880 1
- Tipo terminale:
- Terminali a vite
ambientale
- Temperatura dell'aria ambiente:
- Operazione -25 ... +55oC
Archiviazione -40 ... +70oC
- Temperatura dell'aria ambiente di riferimento:
- 30oC
- Grado di protezione:
- IP20
Custodia con coperchio IP40
- Grado di contaminazione:
- 3
- Condizioni ambientali:
- 28 cicli
55oC / 90-96%
e 25oC / 95-100%
- Resistenza alle vibrazioni secondo IEC 60068-2-6:
- 5g, 20 cicli a 5 ... 150 ... 5 Hz con 0,8 in carica
- Resistenza agli urti secondo IEC 60068-2-27:
- 30g 3 ammortizzatori 11 ms
- Stato Rohs:
- A seguito della direttiva UE 2011/65/UE e dell'emendamento n. 2015/863 del 22 luglio 2019
- Informazioni ambientali:
- 9AKK107680A6947
- SCIP:
- cf3c587b-f530-456e-834f-2f0e3c56c9e8 Germania (DE)
- Dichiarazione REACH:
- 9AKK107492A1906
dimensioni
- Larghezza in numero di spaziatura modulare:
- 1
- Larghezza netta del prodotto:
- 17.5millimetro
- Altezza netta del prodotto:
- 88millimetro
- Profondità prodotto/Lunghezza rete:
- 69millimetro
- Peso netto del prodotto:
- 0.125Kg
- Peso netto del palo:
- 0,115 kg
- Profondità integrata (T2):
- 69 mm
Informazioni sul contenitore
- Unità di livello pacchetto 1:
- Cartone da 10 pezzi
- Larghezza livello pacchetto 1:
- 92 mm
- Altezza livello pacchetto 1:
- 80 mm
- Profondità/lunghezza livello pacchetto 1:
- 183 mm
- Livello di peso lordo 1 della confezione:
- 1,3 kg
- Pacchetto EAN di livello 1:
- 4016779871396
ordinando
- Quantità minima dell'ordine:
- 1 pezzo
- Numero della tariffa doganale:
- 85362010
- ID prodotto sostitutivo (NUOVO):
- 2CDS271445R0205
- Paese d'origine:
- Germania (DE)
Certificati e dichiarazioni (numero di documento)
- Agenzia di certificazione:
- IN
Iec
- Dichiarazione di conformità - CE:
- 2CDK400594D2704
- Informazioni ambientali:
- 9AKK107680A6947
- Istruzioni e manuali:
- 2CDS207104P0002
- Dichiarazione REACH:
- 9AKK107492A1906
- Informazioni RoHS:
- 2cdk400594d2703
Download più popolari
- Scheda tecnica, Informazioni tecniche:
- 2CDC002053D0204
- Istruzioni e manuali:
- 2CDS207104P0002
Classificazioni
- ETIM 7:
- EC000042 - Interruttore a circuito in miniatura (MCB)
- ETIM 8:
- EC000042 - Interruttore a circuito in miniatura (MCB)
- Albero del catalogo EPLAN:
- Ingegneria elettrica / Dispositivi di protezione / Generale
- Categoria WEEE:
- 5. Piccole attrezzature (senza dimensione esterna superiore a 50 cm)
- WEEE B2C / B2B:
- Di azienda in azienda
- CN8:
- 8536 20 10
- UNSPSC:
- 39121603
- Classe elettronica:
- V11.0: 27141901
- Codice categoria granulare IDEA (IGCC):
- 4897 >> Interruttori automatici miniaturizzati
- Codice di classificazione degli oggetti:
- F
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
