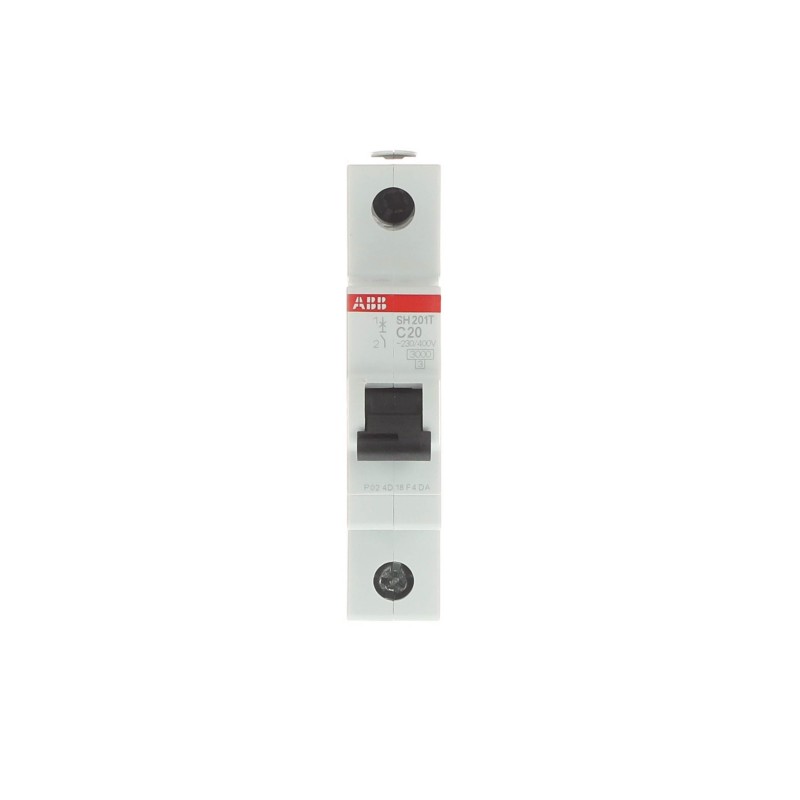

2CDS231001R0204 ABB SH201T-C20 1p 20A C 3kA disjuntor
2CDS231001R0204
ABB
SH201T-C20 1p 20A C 3kA disjuntor
Miniature Circuit Breaker - SH200T - 1P - 20 A - C - (AC) 3 kA
Terciária / industrial
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sim |
| EcoSolutions Profile | 9AKK108471A1003 |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 92.1 % |
| ABB Site Meeting Group Waste To Landfill Target | No non-hazardous waste is sent to a landfill |
| Extended Product Lifetime | Product Durability |
| End Of Life Disassembling Instructions | 9AKK108468A3121 |
| Environmental Product Declaration - EPD | 9AKK108468A1580 |
| Technical | |
| Dielectric Test Voltage | 50 / 60 Hz - 1 min 2 kV |
| Power Supply Connection | Arbitrary |
| Contact Position Indication | ON / OFF |
| Energy Limiting Class | 3 |
| Electrical Endurance | 20000 AC cycle |
| Mechanical Endurance | 20000 cycle |
| Number of Protected Poles | 1 |
| Número de polos | 1P |
| Binário de aperto | 2 N·m |
| Actuator Type | Toggle |
| Screw Terminal Type | Cage Terminal |
| Actuator Marking | I / O |
| Actuator Material | Insulation Group II, Black, Sealable |
| Recommended Screw Driver | Pozidriv 2 |
| Accessories Available | Não |
| Connecting Capacity | Conductor 25 / 25 mm² |
| Flexible with Ferrule 0.75 ... 16 mm² | |
| Flexible 0.75 ... 16 mm² | |
| Rigid 0.75 ... 25 mm² | |
| Stranded 0.75 ... 25 mm² | |
| Installation Size | acc. to DIN 43880 1 |
| Tipo de terminal | Screw Terminals |
| Electrical | |
| Tripping Characteristic | C |
| Tensão operacional nominal | acc. to IEC 60898-1 230 V |
| Operational Voltage | Maximum (Incl. Tolerance) 253 V AC |
| Minimum 12 V AC | |
| Rated Insulation Voltage (Ui) | acc. to IEC/EN 60664-1 440 V |
| Rated Impulse Withstand Voltage (Uimp) | 4 kV |
| at 2000 m 5 kV | |
| at Sea Level 6.2 kV | |
| Tipo de tensão de entrada | AC |
| Corrente nominal (In) | 20 A |
| Rated Short-Circuit Capacity | (AC) 3 kA |
| (230 / 400 V AC) 3 kA | |
| (230 V) 3 kA | |
| Rated Conditional Short-Circuit Current (Inc) | (230 V) 3 kA |
| (400 V) 3 kA | |
| Frequência nominal (f) | 50 / 60 Hz |
| Power Loss | 2.5 W |
| at Rated Operating Conditions per Pole 2.5 W | |
| Overvoltage Category | III |
| Design | |
| Material da caixa | Insulation Group II, RAL 7035 |
| Material Compliance | |
| Informação RoHS | 2CDK400607D2703 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20210608 |
| REACH Declaration | 9AKK107492A1906 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20251028 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| SCIP | a8438b86-a880-4711-a6f4-f9a05bbeb323 Germany |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| REEE B2C / B2B | Business To Business |
| Environmental | |
| Temperatura do ar ambiente | Operation -25 ... +55 °C |
| Storage -40 ... +70 °C | |
| Reference Ambient Air Temperature | 30 °C |
| Grau de proteção | IP20 |
| Enclosure with Cover IP40 | |
| Pollution Degree | 2 |
| Environmental Conditions | 28 cycles |
| with 55 °C / 90-96 % | |
| and 25 °C / 95-100 % | |
| Resistance to Vibrations | 20 Cycles with Load 0.8 In: 5g 5 ... 150 ... 5 Hz |
| Resistência ao Choque de acordo com IEC 60068-2-27 | 25g 2 shocks 13 ms |
| Informação ambiental | 2CDK400030D0201 |
| Dimensions | |
| Width in Number of Modular Spacings | 1.0 |
| Largura Líquida do Produto | 17.5 mm |
| Altura Líquida do Produto | 85 mm |
| Profundidade/Comprimento Líquidos do Produto | 69 mm |
| Peso Líquido do Produto | 0.105 kg |
| Pole Net Weight | 0.125 kg |
| Built-In Depth (t2) | 69 mm |
| Ordering | |
| Unidades de embalagem Nível 1 | carton 10 piece |
| Peso bruto da embalagem Nível 1 | 1.09 kg |
| Certificates and Declarations | |
| Declaração de conformidade -CE | 2CDK400607D2703 |
| Installation | |
| Instruções e Manuais | 2CDS207105P0001 |
| Montagem na calha DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Posição de montagem | any |
| Popular Downloads | |
| Ficha de dados, informação técnica | 2CSC400030D0202 |
| External Classifications and Standards | |
| ETIM 9 | EC000042 - Miniature circuit breaker (MCB) |
| ETIM 10 | EC000042 - Miniature circuit breaker (MCB) |
| UNSPSC | 39121603 |
| eClass | V11.0 : 27141901 |
| Código de Categoria Granular IDEA (IGCC) | 4897 >> Miniature circuit breakers |
| Código de classificação do objeto | F |
| Normas | IEC/EN 60898-1 |
| Agência de certificação | EN |
| IEC | |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
