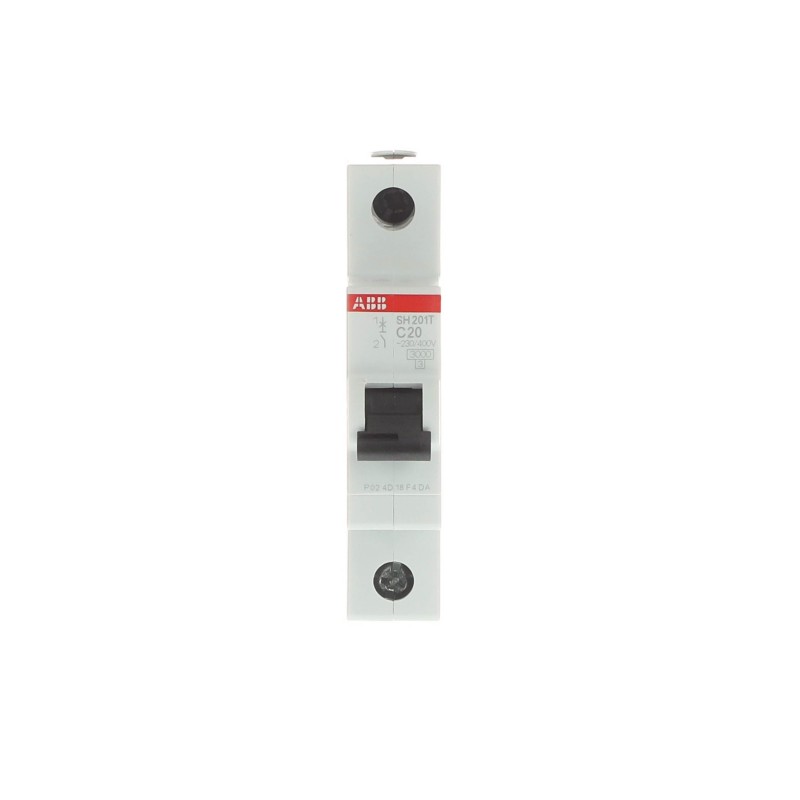

2CDS231001R0204 ABB Interruttore automatico SH201T-C20 1p 20A C 3kA
2CDS231001R0204
ABB
Interruttore automatico SH201T-C20 1p 20A C 3kA
Miniature Circuit Breaker - SH200T - 1P - 20 A - C - (AC) 3 kA
Terziario / industriale
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| EcoSolutions Profile | 9AKK108471A1003 |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 92.1 % |
| ABB Site Meeting Group Waste To Landfill Target | No non-hazardous waste is sent to a landfill |
| Extended Product Lifetime | Product Durability |
| End Of Life Disassembling Instructions | 9AKK108468A3121 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1580 |
| Dati tecnici | |
| Tensione prova dielettrica | 50 / 60 Hz - 1 min 2 kV |
| Collegamento tensione di alimentazione | Arbitrario |
| Indicazione posizione contatto | ON / OFF |
| Classe limitazione energia | 3 |
| Resistenza elettrica | 20000 AC ciclo (i) |
| Resistenza meccanica | 20000 ciclo (i) |
| Numero di poli protetti | 1 |
| Numero di poli | 1P |
| Coppia di serraggio | 2 N·m |
| Tipo di attuatore | Classe di isolamento II, nero, piombabile |
| Tipo di morsetto a vite | Cage Terminal |
| Siglatura attuatore | I / O |
| Materiale attuatore | Insulation Group II, Black, Sealable |
| Cacciavite raccomandato | Pozidriv 2 |
| Accessories Available | No |
| Capacità di connessione | Conduttore 25 / 25 mm² |
| Flexible with Ferrule 0.75 ... 16 mm² | |
| Flessibile 0.75 ... 16 mm² | |
| Rigid 0.75 ... 25 mm² | |
| Stranded 0.75 ... 25 mm² | |
| Dimensioni installazione | secondo DIN 43880 1 |
| Tipo di morsetto | Screw Terminals |
| Electrical | |
| Caratteristica di intervento | C |
| Tensione nominale di funzionamento | secondo IEC 60898-1 230 V |
| Tensione di funzionamento | Massimo (Incl. Tolleranza) 253 V AC |
| Minimo 12 V AC | |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 440 V |
| Tensione di tenuta ad impulso (Uimp) | 4 kV |
| at 2000 m 5 kV | |
| at Sea Level 6.2 kV | |
| Tipo di tensione d'ingresso | AC |
| Corrente nominale (In) | 20 A |
| Potere nominale di cortocircuito | (AC) 3 kA |
| (230 / 400 V AC) 3 kA | |
| (230 V) 3 kA | |
| Corrente nominale di cortocircuito condizionale (Inc) | (230 V) 3 kA |
| (400 V) 3 kA | |
| Frequenza nominale (f) | 50 / 60 Hz |
| Perdita di potenza | 2.5 W |
| a Condizioni Operative Nominali per Polo 2.5 W | |
| Categoria di sovratensione | III |
| Design | |
| Materiale involucro | Classe di isolamento II, RAL 7035 |
| Material Compliance | |
| Informazioni RoHS | 2CDK400607D2703 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20210608 |
| REACH Declaration | 9AKK107492A1906 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20251028 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| SCIP | a8438b86-a880-4711-a6f4-f9a05bbeb323 Germania (DE) |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business to Business |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +55 °C |
| In magazzino -40 ... +70 °C | |
| Temperatura di riferimento aria ambiente | 30 °C |
| Grado di protezione | IP20 |
| Enclosure with Cover IP40 | |
| Grado di inquinamento | 2 |
| Condizioni ambientali | 28 cycles |
| with 55 °C / 90-96 % | |
| and 25 °C / 95-100 % | |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 20 Cycles with Load 0.8 In: 5g 5 ... 150 ... 5 Hz |
| Resistenza agli urti secondo IEC 60068-2-27 | 25g 2 shocks 13 ms |
| Informazioni ambientali | 2CDK400030D0201 |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 1.0 |
| Larghezza prodotto | 17.5 mm |
| Altezza prodotto | 85 mm |
| Profondità prodotto | 69 mm |
| Peso netto prodotto | 0.105 kg |
| Peso netto polo | 0.125 kg |
| Profondità integrata (t2) | 69 mm |
| Ordinazione | |
| Unità imballo livello 1 | carton 10 pezzo (i) |
| Peso lordo imballo livello 1 | 1.09 kg |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 2CDK400607D2703 |
| Installation | |
| Istruzioni e manuali | 2CDS207105P0001 |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Posizione di montaggio | Qualsiasi |
| Download Piu' Usati | |
| Scheda tecnica | 2CSC400030D0202 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000042 - Miniature circuit breaker (MCB) |
| ETIM 10 | EC000042 - Miniature circuit breaker (MCB) |
| UNSPSC | 39121603 |
| eClass | V11.0 : 27141901 |
| Codice categoria granulare IDEA (IGCC) | 4897 >> Miniature circuit breakers |
| Codice classificazione oggetto | F |
| Norme di riferimento | IEC/EN 60898-1 |
| Ente di certificazione | EN |
| IEC | |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
