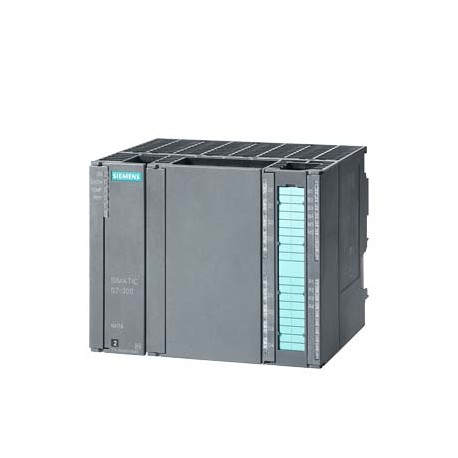

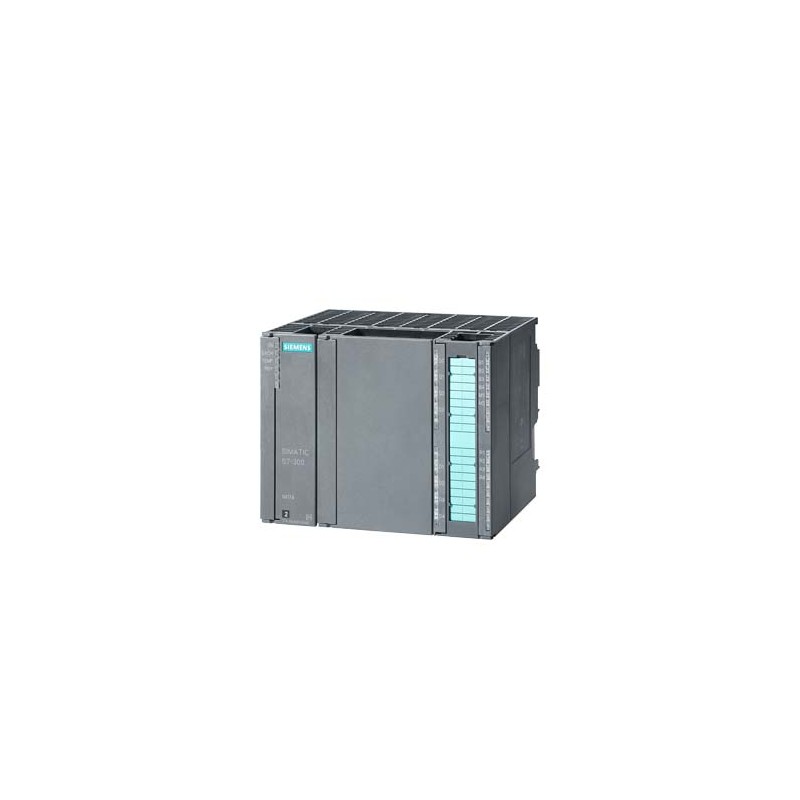

6ES7174-0AA10-0AA0 SIEMENS SIMATIC S7-300, Modulo di interfaccia IM174, per il collegamento di azionamenti a..
6ES7174-0AA10-0AA0
SIEMENS
SIMATIC S7-300, Modulo di interfaccia IM174, per il collegamento di azionamenti analogici e azionamenti passo-passo sul PROFIBUS con sincronismo di clock sui controllori Motion Control 4 canali (4 ing. enc., 4 AA), progettabile con STEP 7 V5.4 SP4
sistemi di controllo industriali (PLC) > modulo funzionale/tecnologico PLC
AUTOMAZIONE > SIMATIC S7-300 / F
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS
Più venduti
▲Dettagli
▲ETIM: EC001422 - modulo funzionale/tecnologico PLC
| Valore | Unità | |
|---|---|---|
| numero di funzioni (EF003244) | - | |
| capacità di ridondanza (EF003156) | false | |
| adatto per conteggio (EF003248) | false | |
| adatto per pesatura (EF003249) | false | |
| adatto per regolazione temperatura (EF008344) | false | |
| adatto per regolazione saldatura (EF003251) | false | |
| adatto per regolazione pressione (EF003252) | false | |
| adatto per NC (EF003253) | false | |
| adatto per rilevamento percorso (EF003255) | true | |
| adatto per CNC (EF003256) | false | |
| adatto per SSI (EF003254) | true | |
| adatto per rilevamento valore incrementale (EF003258) | true | |
| adatto per rilevamento valore assoluto (EF003259) | true | |
| adatto per regolazione portata (EF003260) | false | |
| adatto per misurazione portata (EF003261) | false | |
| adatto per controllo contornatura (EF003262) | true | |
| adatto per controllo camma (EF003263) | false | |
| adatto per sega volante (EF003264) | false | |
| adatto per regolazione multiasse (EF003265) | false | |
| adatto per regolazione monoasse (EF003266) | true | |
| adatto per posizionamento multiasse (EF003267) | false | |
| adatto per posizionamento monoasse (EF003268) | true | |
| adatto per funzioni di sicurezza (EF001597) | false | |
| categoria secondo EN 954-1 (EF006782) | - | |
| SIL secondo IEC 61508 (EF009889) | - | |
| livello di performance secondo EN ISO 13849-1 (EF007399) | - | |
| risorsa corrispondente (Ex ia) (EF004141) | false | |
| risorsa corrispondente (Ex ib) (EF004142) | false | |
| categoria di protezione antideflagrante per gas (EF003997) | ATEX esecuzione antideflagrante per gas, cat. 3G | |
| categoria di protezione antideflagrante per polvere (EF003998) | senza | |
| Larghezza (EF000008) | 160.0 | mm |
| Altezza (EF000040) | 125.0 | mm |
| profondità (EF000049) | 118.0 | mm |
| SIMATIC S7-300, Modulo di interfaccia IM174, per il collegamento di azionamenti analogici e azionamenti passo-passo sul PROFIBUS con sincronismo di clock sui controllori Motion Control 4 canali (4 ing. enc., 4 AA), progettabile con STEP 7 V5.4 SP4 | ||
| Tensione di alimentazione | ||
| Valore nominale (DC) | 24 V | |
| Campo consentito, limite inferiore (DC) | 20,4 V | |
| Campo consentito, limite superiore (DC) | 28,8 V | |
| Corrente d'ingresso | ||
| Corrente assorbita, max. | 500 mA | |
| dal bus backplane DC 5 V, max. | 100 mA | |
| Alimentazione del trasduttore | ||
| Alimentazione dei trasduttori a 5 V | ||
| ● 5 V | Sì | |
| ● Corrente d'uscita, max. | 1,2 A | |
| ● Lunghezza cavo, max. | 25 m | |
| Alimentazione dei trasduttori a 24 V | ||
| ● 24 V | Sì | |
| ● Corrente d'uscita, max. | 1,4 A | |
| ● Lunghezza cavo, max. | 100 m | |
| Alimentazione di trasduttori assoluti (SSI) | ||
| ● Trasduttori assoluti (SSI) | Sì | |
| ● Protezione da cortocircuito | Sì | |
| Potenza dissipata | ||
| Potenza dissipata, tip. | 12 W | |
| Ingressi digitali | ||
| Numero di ingressi | 10 | |
| Tensione d'ingresso | ||
| ● per segnale "0" | -3 ... +5 V | |
| ● per segnale "1" | +11 ... +30 V | |
| Corrente d'ingresso | ||
| ● per segnale "0", max. (corrente di riposo ammissibile) | 2 mA | |
| ● per segnale "1", tip. | 8 mA | |
| Ritardo sull'ingresso (con valore nominale della tensione d'ingresso) | ||
| per ingressi standard | ||
| — da "0" a "1", min. | 15 µs | |
| Lunghezza cavo | ||
| ● con schermatura, max. | 100 m | |
| Uscite digitali | ||
| Numero di uscite | 8 | |
| Protezione da cortocircuito | Sì | |
| Potere di interruzione delle uscite | ||
| ● con carico ohmico, max. | 1 A | |
| ● con carico lampade, max. | 30 W | |
| Tensione d'uscita | ||
| ● Valore nominale (DC) | 24 V; L+ | |
| ● per segnale "1", min. | L+ (-3 V) | |
| ● per segnale "1", max. | 3 V | |
| Corrente d'uscita | ||
| ● per segnale "1" campo consentito per 0 ... 55 °C, min. | 5 mA | |
| ● per segnale "1" campo consentito per 0 ... 55 °C, max. | 300 mA | |
| ● per segnale "0" corrente residua, max. | 0,4 mA | |
| Ritardo sull'uscita con carico ohmico | ||
| ● da "0" a "1", max. | 500 µs | |
| Frequenza di commutazione | ||
| ● con carico ohmico, max. | 500 Hz | |
| ● con carico induttivo, max. | 0,5 Hz | |
| Uscite a relè | ||
| ● Numero di uscite a relè | 4 | |
| ● Numero di manovre, max. | 50 000 | |
| Potere di interruzione dei contatti | ||
| — con carico ohmico, max. | 1 A | |
| Lunghezza cavo | ||
| ● con schermatura, max. | 600 m | |
| Uscite analogiche | ||
| Numero di uscite analogiche | 4 | |
| Campi d'uscita, tensione | ||
| ● -10 V ... +10 V | Sì | |
| Formazione del valore analogico per le uscite | ||
| Tempo di integrazione e conversione / risoluzione per canale | ||
| ● Risoluzione con campo di sovracomando (bit incl. segno), max. | 15 bit | |
| Trasduttori | ||
| Numero di trasduttori collegabili, max. | 4 | |
| Trasduttori collegabili | ||
| ● Trasduttore incrementale (simmetrico) | Sì | |
| ● Trasduttori assoluti (SSI) | Sì | |
| ● Sensore a 2 fili | Sì | |
| — Corrente di riposo consentita (sensore a 2 fili), max. | 2 mA | |
| Segnali di trasduttori incrementali (simmetrici) | ||
| ● Segnali di tacche di traccia | A, notA, B, notB | |
| ● Segnale di tacca di zero | N, notN | |
| ● Tensione d'ingresso | segnale differenziale 5 V (standard fisico RS422) | |
| ● Frequenza d'ingresso, max. | 1 MHz | |
| ● Lunghezza cavo schermato, max. | 35 m; 35 m a max. 500 kHz; 10 m a max. 1 MHz | |
| Segnali di trasduttori assoluti (SSI) | ||
| ● Segnale d'ingresso | segnale differenziale 5 V (standard fisico RS422) | |
| ● Segnale dati | DATA, notDATA | |
| ● Segnale di clock | CL, notCL | |
| ● Lunghezza telegramma, parametrizzabile | 13, 21, 24 bit | |
| ● Frequenza di clock, max. | 1,5 MHz; 187,5 KHz 1,5 MHz (parametrizzabile) | |
| ● Codice binario | Sì | |
| ● Codice Gray | Sì | |
| ● Lunghezza cavo schermato, max. | 250 m; 250 m con 187,5 kHz, 10 m con 1,5 MHz | |
| Allarmi/diagnostica/informazioni di stato | ||
| Allarmi | ||
| ● Allarme diagnostico | Sì | |
| Interfaccia azionamento | ||
| Numero di interfacce di azionamento | 4 | |
| Azionamento analogico | ||
| Segnale del valore di riferimento | ||
| — sicuro da cortocircuito | Sì; max. 45 mA, min. 3,3 kOhm di resistenza di carico | |
| — Campo di tensione nominale | -10,5 V ... +10,5 V | |
| — Corrente d'uscita | -3 ... +3 mA | |
| Uscita abilitazione regolatore | ||
| — Numero di contatti di relè | 4 | |
| — Tensione commutata, max. | 30 V | |
| — Corrente commutata, max. | 1 A | |
| — Potere di interruzione, max. | 30 V·A | |
| — Numero di manovre, min. | 50 000; con DC 30 V, 1 A | |
| — Lunghezza cavo schermato, max. | 35 m | |
| Azionamento passo-passo | ||
| ● Tensione d'uscita differenziale, min. | 2 V; R = 100 Ohm | |
| ● Tensione d'uscita differenziale per segnale "0", max. | 1 V; con I = -20 mA | |
| ● Tensione d'uscita differenziale per segnale "1", min. | 3,7 V; 3,7 V con I = -20 mA; 4,5 V con I = -100 µA, | |
| ● Resistenza di carico, min. | 55 Ω | |
| ● Corrente d'uscita, max. | 60 mA | |
| ● Frequenza impulsi | 750 kHz | |
| ● Lunghezza cavo schermato, max. | 50 m; 35 m per funzionamento misto con assi analogici, 10 m per trasmissione asimmetrica | |
| Separazione di potenziale | ||
| Separazione di potenziale degli ingressi digitali | ||
| ● Separazione di potenziale degli ingressi digitali | Sì; verso trasduttori, uscite analogiche, interfaccia DP; non verso altri DI/DO | |
| Separazione di potenziale delle uscite digitali | ||
| ● Separazione di potenziale delle uscite digitali | Sì; verso trasduttori, uscite analogiche, interfaccia DP; non verso altri DI/DO | |
| Condizioni ambientali | ||
| Temperatura ambiente in esercizio | ||
| ● min. | 0 °C | |
| ● max. | 55 °C | |
| Temperatura ambiente per immagazzinaggio/trasporto | ||
| ● min. | -40 °C | |
| ● max. | 70 °C | |
| Tecnica di collegamento | ||
| Connettore frontale necessario | a 40 poli | |
| Dimensioni | ||
| Larghezza | 160 mm | |
| Altezza | 125 mm | |
| Profondità | 118 mm | |
| Pesi | ||
| Peso, ca. | 1 kg | |
| Ultima modifica: | 25/08/2020 | |
| Prodotto | ||||||||||||||||||||||||||||||||||||||||
| Numero Articolo (MFN) | 6ES7174-0AA10-0AA0 | |||||||||||||||||||||||||||||||||||||||
| Descrizione | SIMATIC S7-300, Modulo di interfaccia IM174, per il collegamento di azionamenti analogici e azionamenti passo-passo sul PROFIBUS con sincronismo di clock sui controllori Motion Control 4 canali (4 ing. enc., 4 AA), progettabile con STEP 7 V5.4 SP4 | |||||||||||||||||||||||||||||||||||||||
| Famiglia Prodotto | Unità PROFIBUS IM 174 | |||||||||||||||||||||||||||||||||||||||
| Product Lifecycle (PLM) | PM300:Active Product | |||||||||||||||||||||||||||||||||||||||
| PLM Effective Date | Annuncio di obsolescenza a partire dal: 01.10.20 | |||||||||||||||||||||||||||||||||||||||
| Dettagli Prezzo | ||||||||||||||||||||||||||||||||||||||||
| Codice sconto / Gruppo sconti Headquarter | 5AF / 230 | |||||||||||||||||||||||||||||||||||||||
| Metal Factor | None | |||||||||||||||||||||||||||||||||||||||
| Informazioni sulla consegna | ||||||||||||||||||||||||||||||||||||||||
| Disposizioni di controllo Esportazioni | AL : N / ECCN : EAR99H | |||||||||||||||||||||||||||||||||||||||
| Tempo minimo di produzione | 1 Giorno / Giorni | |||||||||||||||||||||||||||||||||||||||
| Peso netto | 1,032 Kg | |||||||||||||||||||||||||||||||||||||||
| Dimensioni del prodotto (W x L X H) | Non disponibile | |||||||||||||||||||||||||||||||||||||||
| Dimensioni dell'imballo | 15,50 x 16,80 x 12,90 | |||||||||||||||||||||||||||||||||||||||
| Package size unit of measure | CM | |||||||||||||||||||||||||||||||||||||||
| Unità Quantità | 1 Pezzo | |||||||||||||||||||||||||||||||||||||||
| Quantità imballo | 1 | |||||||||||||||||||||||||||||||||||||||
| Informazioni aggiuntive sul prodotto | ||||||||||||||||||||||||||||||||||||||||
| EAN | 6940408100053 | |||||||||||||||||||||||||||||||||||||||
| UPC | 040892549751 | |||||||||||||||||||||||||||||||||||||||
| Codice doganale | 85389091 | |||||||||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | ST73 | |||||||||||||||||||||||||||||||||||||||
| Gruppo prodotti | 4032 | |||||||||||||||||||||||||||||||||||||||
| Group Code | R111 | |||||||||||||||||||||||||||||||||||||||
| Paese d'origine | Cina | |||||||||||||||||||||||||||||||||||||||
| Conforme alla direttiva RoHS. | Conforme a RoHS da: 31.12.08 | |||||||||||||||||||||||||||||||||||||||
| Product class | A: senza problemi. Riutilizzabile a breve | |||||||||||||||||||||||||||||||||||||||
| Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso | - | |||||||||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| |||||||||||||||||||||||||||||||||||||||
| Classificazioni | ||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||
