6ES7174-0AA10-0AA0
SIEMENS
1

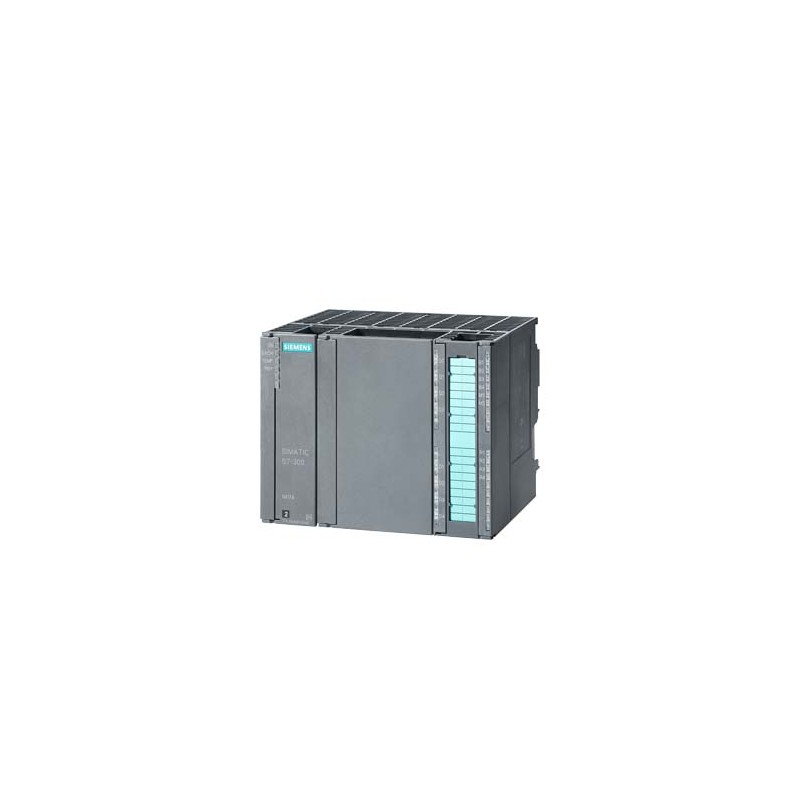

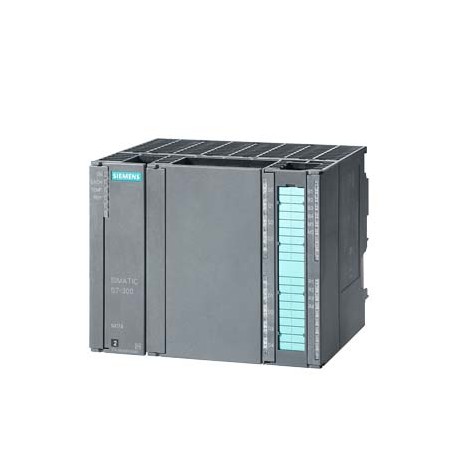

SIMATIC S7-300, Módulo de interfaz IM174, para conectar accionamientos analógicos y accionamientos paso a paso en PROFIBUS isócrono en sistemas de control de movimiento 4 canales (4 entradas de encóder, 4 AO), configurable con STEP 7 V5.4 SP4
Controladores industriales (PLC) > Módulo de función/tecnología de PLC
AUTOMATIZACIÓN > SIMATIC S7-300 / F
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Valor | Unidad | |
---|---|---|
Número de funciones (EF003244) | - | |
Redundancia (EF003156) | false | |
Adecuado para contar (EF003248) | false | |
Adecuado para pesar (EF003249) | false | |
Adecuado para el control de temperatura (EF008344) | false | |
Adecuado para control de soldadura (EF003251) | false | |
Adecuado para control de presión (EF003252) | false | |
Adecuado para NC (EF003253) | false | |
Adecuado para la detección de posición (EF003255) | true | |
Adecuado para CNC (EF003256) | false | |
Adecuado para SSI (EF003254) | true | |
Adecuado para la adquisición de valor incremental (EF003258) | true | |
Adecuado para la adquisición de valor absoluto (EF003259) | true | |
Adecuado para control de flujo (EF003260) | false | |
Adecuado para la medición de flujo (EF003261) | false | |
Adecuado para el control ferroviario (EF003262) | true | |
Adecuado para control de leva (EF003263) | false | |
Adecuado para sierra volante (EF003264) | false | |
Adecuado para control de ejes múltiples (EF003265) | false | |
Adecuado para el control de un solo eje (EF003266) | true | |
Adecuado para posicionamiento multieje (EF003267) | false | |
Adecuado para posicionamiento de un solo eje (EF003268) | true | |
Adecuado para funciones de seguridad (EF001597) | false | |
Categoría según EN 954-1 (EF006782) | - | |
SIL según IEC 61508 (EF009889) | - | |
Nivel de rendimiento según EN ISO 13849-1 (EF007399) | - | |
Equipos asociados (Ex ia) (EF004141) | false | |
Equipos asociados (Ex ib) (EF004142) | false | |
Categoría de protección contra explosiones para gas (EF003997) | Protección Ex para gas ATEX, Cat. 3 | |
Categoría de protección contra explosiones para polvo (EF003998) | Ninguno | |
Anchura (EF000008) | 160.0 | mm |
Altura (EF000040) | 125.0 | mm |
Profundidad (EF000049) | 118.0 | mm |
SIMATIC S7-300, Módulo de interfaz IM174, para conectar accionamientos analógicos y accionamientos paso a paso en PROFIBUS isócrono en sistemas de control de movimiento 4 canales (4 entradas de encóder, 4 AO), configurable con STEP 7 V5.4 SP4 | ||
Tensión de alimentación | ||
Valor nominal (DC) | 24 V | |
Rango admisible, límite inferior (DC) | 20,4 V | |
Rango admisible, límite superior (DC) | 28,8 V | |
Intensidad de entrada | ||
Consumo, máx. | 500 mA | |
de bus de fondo 5 V DC, máx. | 100 mA | |
Alimentación de sensores | ||
Alimentación de sensores 5 V | ||
● 5 V | Sí | |
● Intensidad de salida, máx. | 1,2 A | |
● Longitud del cable, máx. | 25 m | |
Alimentación de sensores 24 V | ||
● 24 V | Sí | |
● Intensidad de salida, máx. | 1,4 A | |
● Longitud del cable, máx. | 100 m | |
Alimentación de encóder absoluto (SSI) | ||
● Encóder absoluto (SSI) | Sí | |
● Protección contra cortocircuito | Sí | |
Pérdidas | ||
Pérdidas, típ. | 12 W | |
Entradas digitales | ||
Nº de entradas digitales | 10 | |
Tensión de entrada | ||
● para señal "0" | -3 a +5 V | |
● para señal "1" | +11 a +30 V | |
Intensidad de entrada | ||
● para señal "0", máx. (intensidad de reposo admisible) | 2 mA | |
● para señal "1", típ. | 8 mA | |
Retardo a la entrada (a tensión nominal de entrada) | ||
para entradas estándar | ||
— en transición "0" a "1", máx. | 15 µs | |
Longitud del cable | ||
● apantallado, máx. | 100 m | |
Salidas digitales | ||
Número de salidas | 8 | |
Protección contra cortocircuito | Sí | |
Poder de corte de las salidas | ||
● con carga resistiva, máx. | 1 A | |
● con carga tipo lámpara, máx. | 30 W | |
Tensión de salida | ||
● Valor nominal (DC) | 24 V; L+ | |
● para señal "1", mín. | L+ (-3 V) | |
● para señal "1", máx. | 3 V | |
Intensidad de salida | ||
● para señal "1" rango admisible para 0 a 55 °C, mín. | 5 mA | |
● para señal "1" rango admisible para 0 a 55 °C, máx. | 300 mA | |
● para señal "0" intensidad residual, máx. | 0,4 mA | |
Retardo a la salida con carga resistiva | ||
● "0" a "1", máx. | 500 µs | |
Frecuencia de conmutación | ||
● con carga resistiva, máx. | 500 Hz | |
● con carga inductiva, máx. | 0,5 Hz | |
Salidas de relé | ||
● Nº de salidas relé | 4 | |
● Número de ciclos de maniobra, máx. | 50 000 | |
Poder de corte de los contactos | ||
— con carga resistiva, máx. | 1 A | |
Longitud del cable | ||
● apantallado, máx. | 600 m | |
Salidas analógicas | ||
Nº de salidas analógicas | 4 | |
Rangos de salida, tensión | ||
● -10 V a +10 V | Sí | |
Formación de valor analógico para salidas | ||
Tiempo de integración y conversión/resolución por canal | ||
● Resolución con rango de rebase (bits incl. signo), máx. | 15 bit | |
Sensor | ||
Número de sensores que se pueden conectar, máx. | 4 | |
Sensores compatibles | ||
● Encóder incremental (con señales invertidas) | Sí | |
● Encóder absoluto (SSI) | Sí | |
● Sensor a 2 hilos | Sí | |
— Intensidad permitida en reposo (sensor a 2 hilos), máx. | 2 mA | |
Señales de encóder, incremental (con invertidas) | ||
● Señales de marcas de pista | A, notA, B, notB | |
● Señal de marca cero | N, notN | |
● Tensión de entrada | Señal diferencial 5 V (RS422 fís.) | |
● Frecuencia de entrada, máx. | 1 MHz | |
● Longitud del cable apantallado, máx. | 35 m; 35 m a máx. 500 kHz; 10 m a máx. 1 MHz | |
Señales de encóder, absoluto (SSI) | ||
● Señal de entrada | Señal diferencial 5 V (RS422 fís.) | |
● Señal de datos | DATA, notDATA | |
● Señal de reloj | CL, notCL | |
● Longitud de telegrama, parametrizable | 13, 21, 24 bits | |
● Frecuencia de reloj máx. | 1,5 MHz; 187,5 kHz 1,5 MHz (parametrizable) | |
● Código binario | Sí | |
● Código Gray | Sí | |
● Longitud del cable apantallado, máx. | 250 m; 250 m a 187,5 kHz, 10 m a 1,5 MHz | |
Alarmas/diagnósticos/información de estado | ||
Alarmas | ||
● Alarma de diagnóstico | Sí | |
Interfaz de accionamiento | ||
Nº de interfaces de accionamiento | 4 | |
Accionamiento analógico | ||
Señal de valor de consigna | ||
— seguro contra cortocircuito | Sí; máx. 45 mA, mín. 3,3 kOhm de resistencia de carga | |
— Rango de tensión nominal | -10,5 V a +10,5 V | |
— Intensidad de salida | -3 a +3 mA | |
Salida habilitación de regulador | ||
— Nº de contactos de relé | 4 | |
— Tensión conmutable, máx. | 30 V | |
— Corriente conmutable, máx. | 1 A | |
— Potencia conmutable, máx. | 30 V·A | |
— Número de ciclos de maniobra, mín. | 50 000; con 30 V DC, 1 A | |
— Longitud del cable apantallado, máx. | 35 m | |
Accionamiento paso a paso | ||
● Tensión de salida diferencial, mín. | 2 V; R = 100 Ohm | |
● Tensión de salida diferencial para señal "0", máx. | 1 V; con I = -20 mA | |
● Tensión de salida diferencial para señal "1", mín. | 3,7 V; 3,7 V con I = -20 mA; 4,5 V con I = -100 µA, | |
● Resistencia de carga, mín. | 55 Ω | |
● Intensidad de salida, máx. | 60 mA | |
● Frecuencia de impulsos | 750 kHz | |
● Longitud del cable apantallado, máx. | 50 m; con modo mixto con ejes analógicos 35 m, con transmisión asimétrica 10 m | |
Aislamiento galvánico | ||
Aislamiento galvánico módulos de E digitales | ||
● Aislamiento galvánico módulos de E digitales | Sí; hasta los sensores, salidas analógicas, interfaz DP; no hacia otras E/S dig. | |
Aislamiento galvánico módulos de S digitales | ||
● Aislamiento galvánico módulos de S digitales | Sí; hasta los sensores, salidas analógicas, interfaz DP; no hacia otras E/S dig. | |
Condiciones ambientales | ||
Temperatura ambiente en servicio | ||
● mín. | 0 °C | |
● máx. | 55 °C | |
Temperatura ambiente en almacenaje/transporte | ||
● mín. | -40 °C | |
● máx. | 70 °C | |
Sistema de conexión | ||
Conector frontal requerido | 40 polos | |
Dimensiones | ||
Ancho | 160 mm | |
Altura | 125 mm | |
Profundidad | 118 mm | |
Pesos | ||
Peso, aprox. | 1 kg | |
Última modificación: | 19/08/2020 |
Producto | ||||||||||||||||||||||||||||||||||||||||
Número de artículo (número de mercado) | 6ES7174-0AA10-0AA0 | |||||||||||||||||||||||||||||||||||||||
Descripción de producto | SIMATIC S7-300, Módulo de interfaz IM174, para conectar accionamientos analógicos y accionamientos paso a paso en PROFIBUS isócrono en sistemas de control de movimiento 4 canales (4 entradas de encóder, 4 AO), configurable con STEP 7 V5.4 SP4 | |||||||||||||||||||||||||||||||||||||||
Familia de producto | Módulo PROFIBUS IM 174 | |||||||||||||||||||||||||||||||||||||||
Ciclo de vida del producto (PLM) | PM300:Producto activo | |||||||||||||||||||||||||||||||||||||||
Fecha efectiva de PLM | Eliminación de producto desde: 0 | |||||||||||||||||||||||||||||||||||||||
Datos de precio | ||||||||||||||||||||||||||||||||||||||||
Grupo de precios / Grupo de precios de Casa Matriz y local | 37C / 230 | |||||||||||||||||||||||||||||||||||||||
Factor del metal | Ninguno | |||||||||||||||||||||||||||||||||||||||
Información de entrega | ||||||||||||||||||||||||||||||||||||||||
Regulaciones de control de exportación | AL : N / ECCN : EAR99H | |||||||||||||||||||||||||||||||||||||||
Hora de entrega | 1 Día/Días | |||||||||||||||||||||||||||||||||||||||
Peso neto (kg) | 1,032 Kg | |||||||||||||||||||||||||||||||||||||||
Dimensiones del producto (W x L X H) | No disponible | |||||||||||||||||||||||||||||||||||||||
Dimensión de empaquetado | 15,50 x 16,80 x 12,90 | |||||||||||||||||||||||||||||||||||||||
Unidad de tamaño de paquete de medida | CM | |||||||||||||||||||||||||||||||||||||||
Unidad de medida | 1 pieza | |||||||||||||||||||||||||||||||||||||||
Cantidad por paquete | 1 | |||||||||||||||||||||||||||||||||||||||
Información adicional del producto | ||||||||||||||||||||||||||||||||||||||||
EAN | 6940408100053 | |||||||||||||||||||||||||||||||||||||||
UPC | 040892549751 | |||||||||||||||||||||||||||||||||||||||
Commodity code | 85389091 | |||||||||||||||||||||||||||||||||||||||
LKZ_FDB/ CatalogID | ST73 | |||||||||||||||||||||||||||||||||||||||
Grupo de productos | 4032 | |||||||||||||||||||||||||||||||||||||||
Group Code | R111 | |||||||||||||||||||||||||||||||||||||||
País de origen | China | |||||||||||||||||||||||||||||||||||||||
Compliance with the substance restrictions according to RoHS directive | Conforme con RoHS desde: 31/12/08 | |||||||||||||||||||||||||||||||||||||||
Clase de producto | A: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución | |||||||||||||||||||||||||||||||||||||||
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su uso | Sí | |||||||||||||||||||||||||||||||||||||||
