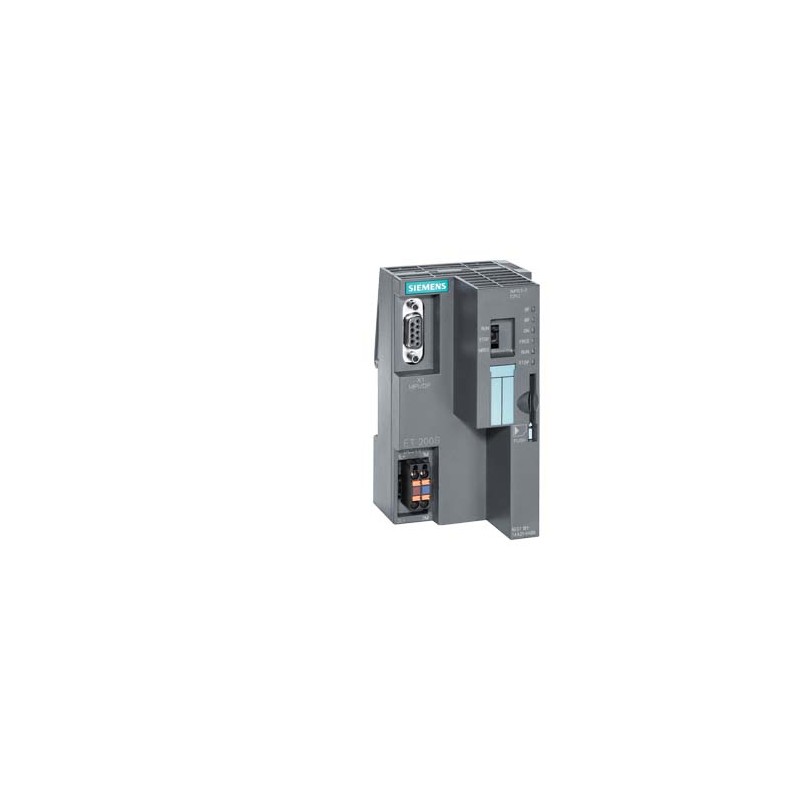

6ES7151-7AA21-0AB0 SIEMENS SIMATIC DP, CPU IM151-7 per ET200S, Memoria di lavoro 128 KB con Interfaccia PROF.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

6ES7151-7AA21-0AB0 SIEMENS SIMATIC DP, CPU IM151-7 per ET200S, Memoria di lavoro 128 KB con Interfaccia PROF..

6ES7151-7AA21-0AB0

SIEMENS

SIMATIC DP, CPU IM151-7 per ET200S, Memoria di lavoro 128 KB con Interfaccia PROFIBUS DP (presa Sub-D a 9 poli) come slave DP, senza batteria SIMATIC MMC necessario

Maggiori dettagli


AUTOMAZIONE > SIMATIC - Prodotto S7 fuori produzione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC001603 - bus di campo, periferica remota – apparecchio base

Valore Unità
SIL secondo IEC 61508 (EF009889) -
categoria secondo EN 954-1 (EF006782) -
livello di performance secondo EN ISO 13849-1 (EF007399) -
con alimentazione elettrica integrata (EF003338) true
tensione d’entrata per AC 50 Hz (EF007118) ['-', '-']V
tensione d’entrata per AC 60 Hz (EF007119) ['-', '-']V
tensione d’entrata per DC (EF007120) ['19.2', '28.8']V
tipo di tensione d’ingresso (EF003033) DC
max. corrente d’entrata per AC 50 Hz (EF007360) -A
max. corrente d’entrata per AC 60 Hz (EF007361) -A
max. corrente d’entrata per DC (EF007362) 0.32A
tensione d’uscita per AC 50 Hz (EF006999) ['-', '-']V
tensione d’uscita per AC 60 Hz (EF007000) ['-', '-']V
tensione d’uscita per DC (EF007001) ['-', '-']V
tipo di tensione d’uscita (EF008222) -
max. corrente d’uscita per AC 50 Hz (EF007351) -A
max. corrente d’uscita per AC 60 Hz (EF007352) -A
max. corrente d’uscita per DC (EF007353) -A
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di interfacce HW PROFINET (EF006932) 0
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 1
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW wireless (EF006933) 0
numero di interfacce HW altre (EF003027) 0
con interfaccia ottica (EF003028) false
supporta protocollo TCP/IP (EF003050) false
supporta protocollo PROFIBUS (EF003052) true
supporta protocollo CAN (EF003053) false
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) false
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) false
supporta protocollo Data-Highway (EF003058) false
supporta protocollo DeviceNet (EF003059) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per PROFINET IO (EF007525) false
supporta il protocollo per PROFINET CBA (EF007524) false
supporta il protocollo per Foundation Fieldbus (EF007522) false
supporta il protocollo per EtherNet/IP (EF007521) false
supporta il protocollo per AS-Interface Safety at Work (EF007519) false
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) false
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) true
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) false
componenti del sistema (EF004118) true
grado di protezione (IP) (EF005474) IP20
numero di slot (EF003077) 63
con gruppi da innesto, I/O digitali (EF003078) true
con gruppi da innesto, I/O analogici (EF003079) true
con gruppi da innesto, moduli di comunicazione (EF003080) true
con gruppi da innesto, moduli funzionali e tecnologici (EF003081) true
con gruppi da innesto, moduli centrali (EF003082) true
con gruppi da innesto, altri (EF003083) true
esecuzione del collegamento elettrico (EF003961) raccordo a vite/molla
con separazione del potenziale (EF003272) true
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) true
accoppiatore bus per struttura stazione modulare presente (EF003990) true
montaggio su guida portante possibile (EF003972) true
montaggio a parete/diretto possibile (EF007020) true
montaggio frontale possibile (EF007016) -
montaggio su rack possibile (EF007018) -
adatto per funzioni di sicurezza (EF001597) false
risorsa corrispondente (Ex ia) (EF004141) false
risorsa corrispondente (Ex ib) (EF004142) false
categoria di protezione antideflagrante per gas (EF003997) ATEX esecuzione antideflagrante per gas, cat. 3G
categoria di protezione antideflagrante per polvere (EF003998) senza
Larghezza (EF000008) 60.0mm
Altezza (EF000040) 119.5mm
profondità (EF000049) 75.0mm


SIMATIC DP, CPU IM151-7 per ET200S, Memoria di lavoro 128 KB con Interfaccia PROFIBUS DP (presa Sub-D a 9 poli) come slave DP, senza batteria SIMATIC MMC necessario
Informazioni generali
Versione hardware01
Versione del firmwareV3.3
Funzione del prodotto
● Funzionamento con sincronismo di clockNo
Engineering con
● Pacchetto di programmazioneDa V5.5 + SP1 o da V5.2 + SP1 + HSP 219
Tensione di alimentazione
Valore nominale (DC)24 V
Campo consentito, limite inferiore (DC)19,2 V
Campo consentito, limite superiore (DC)28,8 V
Protezione da inversione polaritàSì; contro la distruzione
Protezione esterna dei conduttori di alimentazione (raccomandazione)min. 2 A
Tamponamento interruzione di rete e di tensione
● Tempo di tamponamento interruzione di rete/tensione5 ms
Corrente d'ingresso
Corrente d'inserzione, max.1,8 A; tipico
I²t0,09 A²·s
dalla tensione di alimentazione 1L+, max.320 mA; 410 mA con modulo master DP
Corrente d'uscita
per bus backplane (DC 5 V), max.700 mA
Potenza dissipata
Potenza dissipata, tip.4,2 W
Memoria
Memoria di lavoro
● integrata128 kbyte
● ampliabileNo
● Grandezza della memoria ritentiva per blocchi dati ritentivi64 kbyte
Memoria di caricamento
● inseribile (MMC)Sì
● inseribile (MMC), max.8 Mbyte
● Memorizzazione dei dati su MMC (dopo l'ultima programmazione), min.10 y
Tamponamento
● presenteSì; assicurata dalla SIMATIC Micro Memory Card (esente da manutenzione)
Tempi di elaborazione della CPU
per operazioni a bit, tip.0,06 µs
per operazioni a parola, tip.0,12 µs
per operazioni in virgola fissa, tip.0,16 µs
per operazioni in virgola mobile, tip.0,59 µs
CPU-blocchi software
Numero di blocchi software (totale)1 024; (DB, FC, FB); il numero massimo di blocchi caricabili dipende dall'MMC impiegata.
DB
● Numero, max.1 024; Campo numerico: 1 ... 16000
● Grandezza, max.64 kbyte
FB
● Numero, max.1 024; Campo numerico: 0 ... 7999
● Grandezza, max.64 kbyte
FC
● Numero, max.1 024; Campo numerico: 0 ... 7999
● Grandezza, max.64 kbyte
OB
● DescrizioneVedi lista operazioni S7-300
● Grandezza, max.64 kbyte
● Numero di OB di ciclo libero1; OB 1
● Numero di OB di allarme orologio1; OB 10
● Numero di OB di allarme di ritardo2; OB 20, 21
● Numero di OB di allarme a tempo4; OB 32, 33, 34, 35
● Numero di OB di allarme di processo1; OB 40
● Numero degli OB di allarme DPV13; OB 55, 56, 57
● Numero di OB di avvio1; OB 100
● Numero di OB di errore asincrono6; OB 80, 82, 83 (solo per periferia centrale, non per DP), 85, 86, 87
● Numero di OB di errore sincrono2; OB 121, 122
Profondità di annidamento
● per classe di priorità16
● in più all'interno di un OB d'errore4
Temporizzatori, contatori e loro ritentività
Contatori S7
● Numero256
Ritentività
— impostabileSì
— Limite inferiore0
— Limite superiore255
— preimpostatoZ 0 ... Z 7
Campo di conteggio
— Limite inferiore0
— Limite superiore999
IEC-Counter
● presenteSì
● TipoSFB
● Numeroillimitato (limitato solo dalla memoria di lavoro)
Temporizzatori S7
● Numero256
Ritentività
— impostabileSì
— Limite inferiore0
— Limite superiore255
— preimpostatonessuna ritentività
Campo dei tempi
— Limite inferiore10 ms
— Limite superiore9 990 s
IEC-Timer
● presenteSì
● TipoSFB
● Numeroillimitato (limitato solo dalla memoria di lavoro)
Aree dati e loro ritentività
Merker
● Numero, max.256 byte
● Ritentività in essereSì; MB 0 ... MB 255
● Ritentività preimpostataMB 0 ... MB 15
● Numero di merker di clock8; 1 byte di merker
Blocchi dati
● Ritentività impostabileSì; tramite proprietà "Non Retain" del DB
● Ritentività preimpostataSì
Dati locali
● per classe di priorità, max.32 kbyte; max. 2048 byte per blocco
Area di indirizzi
Area di indirizzi di periferia
● Ingressi2 048 byte
● Uscite2 048 byte
di cui decentrate
— Ingressi2 048 byte
— Uscite2 048 byte
Immagine di processo
● Ingressi2 048 byte
● Uscite2 048 byte
● Ingressi, impostabili2 048 byte
● Uscite, impostabili2 048 byte
● Ingressi, preimpostati128 byte
● Uscite, preimpostate128 byte
Canali digitali
● Ingressi16 336
— di cui centralmente496
● Uscite16 336
— di cui centralmente496
Canali analogici
● Ingressi1 021
— di cui centralmente124
● Uscite1 021
— di cui centralmente124
Configurazione hardware
Numero di unità per sistema, max.63; centrale
Guida profilata
● Numero di guide profilate impiegabili1
● Lunghezza della guida profilata, max.Larghezza di stazione: ≤ 1 m o < 2 m
Ora
Orologio
● Orologio hardware (orologio in tempo reale)Sì
● tamponato e sincronizzabileSì
● Durata tamponamento6 wk; con 40 °C di temperatura ambiente, tip.
● Scostamento giornaliero, max.10 s; tip.: 2 s
● Comportamento dell'orologio dopo RETE-ONL'orologio continua a funzionare dopo RETE OFF
● Comportamento dell'orologio allo scadere del tempo di bufferizzazioneL'orologio continua a fornire l'ora, al momento della caduta dell'alimentazione
Contatore ore di esercizio
● Numero1
● Numero/campo numerico0
● Campo dei valori0 ... 2^31 ore (con l'impiego dell'SFC 101)
● Granularità1 h
● ritentiviSì; deve essere riavviato ad ogni nuovo avvio
Sincronizzazione oraria
● supportatiSì
● su MPI, masterSì
● su MPI, slaveSì
● su DP, masterSì; per slave DP solo come slave orario
● su DP, SlaveSì
● nell'AS, masterNo
● nell'AS, slaveNo
Interfacce
Interfacce/tipo di bus1 x MPI/PROFIBUS DP
1ª interfaccia
Tipo di interfacciainterfaccia RS485 integrata
FisicaRS 485
con separazione di potenzialeSì
Alimentazione all'interfaccia (DC 15 ... 30 V), max.80 mA
Protocolli
● MPISì
● Master PROFIBUS DPNo
● Slave PROFIBUS DPSì; attivo/passivo
● Collegamento punto a puntoNo
MPI
● Velocità di trasmissione, max.12 Mbit/s
Servizi
— Comunicazione PG/PCSì
— RoutingSì; con modulo master
— Comunicazione dati globaliSì
— Comunicazione base S7Sì
— Comunicazione S7Sì; solo server, collegamento progettato unilateralmente
— Comunicazione S7, come clientNo
— Comunicazione S7, come serverSì
Slave PROFIBUS DP
● File GSDI file GSD attuali sono disponibili in Internet (http://www.siemens.com/profibus-gsd)
● Velocità di trasmissione, max.12 Mbit/s
● Ricerca automatica del baudrateSì; solo con interfaccia passiva
● Area di indirizzi, max.32
● Dati utili per area di indirizzi, max.32 byte; fino alla dimensione max. della memoria di trasferimento
Servizi
— Comunicazione PG/PCSì
— RoutingSì; solo con interfaccia slave DP integrata attiva e modulo master DP inserito nel funzionamento come master DP
— Comunicazione dati globaliNo
— Comunicazione base S7No
— Comunicazione S7Sì; solo server, collegamento progettato unilateralmente
— Comunicazione S7, come clientNo
— Comunicazione S7, come serverSì
— Scambio dati diretto (traffico trasversale)Sì
— DPV1No
Memoria di trasferimento
— Ingressi244 byte
— Uscite244 byte
2ª interfaccia
Tipo di interfacciaInterfaccia esterna tramite modulo master 6ES7138-4HA00-0AB0
FisicaRS 485
con separazione di potenzialeSì
Alimentazione all'interfaccia (DC 15 ... 30 V), max.No
Protocolli
● MPINo
● Master PROFIBUS DPSì
● Slave PROFIBUS DPNo
Master PROFIBUS DP
● Velocità di trasmissione, max.12 Mbit/s
● Numero di slave DP, max.32; per stazione
Servizi
— Comunicazione PG/PCSì
— RoutingSì
— Comunicazione dati globaliNo
— Comunicazione base S7Sì; solo blocchi I
— Comunicazione S7Sì; solo server, collegamento progettato unilateralmente
— Comunicazione S7, come clientNo
— Comunicazione S7, come serverSì
— EquidistanzaSì
— Sincronismo di clockNo
— SYNC/FREEZESì
— Attivazione/disattivazione di slave DPSì
— Numero di slave DP contemporaneamente attivabili/disattivabili, max.8
— Scambio dati diretto (traffico trasversale)Sì
— DPV1Sì
Area di indirizzi
— Ingressi, max.2 kbyte
— Uscite, max.2 kbyte
Dati utili per slave DP
— Ingressi, max.244 byte
— Uscite, max.244 byte
Funzioni di comunicazione
Comunicazione PG/PCSì
Routing di set di datiSì; con modulo master DP
Comunicazione dati globali
● supportatiSì
● Numero di loop GD, max.8
● Numero di pacchetti GD, max.8
● Numero di pacchetti GD, unità trasmittente, max.8
● Numero di pacchetti GD, unità ricevente, max.8
● Grandezza dei pacchetti GD, max.22 byte
● Grandezza dei pacchetti GD (di cui coerenti), max.22 byte
Comunicazione base S7
● supportatiSì
● Dati utili per job, max.76 byte
● Dati utili per job (di cui coerenti), max.76 byte; 76 byte (con X_SEND risp. X_RCV); 64 byte (con X_PUT risp. X_GET come server)
Comunicazione S7
● supportatiSì
● come serverSì
● come clientNo
● Dati utili per job, max.vedi Guida in linea di STEP 7 (parametri comuni degli SFB/FB e degli SFC/FC della comunicazione S7)
● Dati utili per job (di cui coerenti), max.vedi Guida in linea di STEP 7 (parametri comuni degli SFB/FB e degli SFC/FC della comunicazione S7)
Numero di collegamenti
● totale12
● utilizzabile per comunicazione PG11
— riservati per comunicazione PG1
— impostabili per comunicazione PG, min.1
— impostabili per comunicazione PG, max.11
● utilizzabile per comunicazione OP11
— riservati per comunicazione OP1
— impostabili per comunicazione OP, min.1
— impostabili per comunicazione OP, max.11
● utilizzabile per comunicazione base S710
— riservati per comunicazione base S70
— impostabili per comunicazione base S7, min.0
— impostabili per comunicazione base S7, max.10
● utilizzabile per routing4; come slave solo con interfaccia attiva, con IM 151-7 CPU come master DP
Funzioni di segnalazione S7
Numero di stazioni collegabili per funzioni di segnalazione, max.12; dipendente dai collegamenti progettati per comunicazione PG/OP e comunicazione base S7
Segnalazioni diagnostiche di processoSì; ALARM_S, ALARM_SC, ALARM_SQ, ALARM_D, ALARM_DQ
Blocchi Alarm-S attivi contemporaneamente, max.300
Funzioni di test e di messa in servizio
Stato bloccoSì; fino a 2 contemporaneamente
Passo singoloSì
Numero di punti d'arresto4
Stato/comando
● Stato/forzamento di variabiliSì
● Variabiliingressi, uscite, merker, DB, temporizzatori, contatori
● Numero di variabili, max.30
— di cui variabili per stato, max.30
— di cui variabili per forzamento, max.14
Forzamento permanente
● Forzamento permanenteSì
● Forzamento permanente, variabiliingressi, uscite
● Numero di variabili, max.10
Buffer diagnostico
● presenteSì
● Numero di registrazioni, max.500
— impostabileNo
— di cui con sicurezza da caduta della rete100; solo le ultime 100 voci immesse sono ritentive
● Numero di voci rilevabili in RUN, max.499
— impostabileSì; da 10 a 499
— preimpostato10
Dati relativi al service
● leggibiliSì
Allarmi/diagnostica/informazioni di stato
AllarmiSì
Funzione di diagnosticaSì
LED di visualizzazione diagnostica
● Errore cumulativo SF (rosso)Sì
● Sorveglianza dell'alimentazione di tensione 24 V ON (verde)Sì
Separazione di potenziale
tra PROFIBUS DP e tutti gli altri circuitiSì
Isolamento
Isolamento testato conDC 500 V
Grado di protezione e classe di sicurezza
Grado di protezione IPIP20
Progettazione
Regole di progettazionemax. 63 moduli periferici per stazione; larghezza della stazione < 1 m o < 2 m; max. 10 A per gruppo di carico (modulo Power); interfaccia master a destra accanto a IM 151-7 CPU (interfaccia X2)
Software di progettazione
● STEP 7-LiteNo
programmazione
● Repertorio operazioniVedere lista operazioni
● Livelli di parentesi8
● Funzioni di sistema (SFC)Vedere lista operazioni
● Blocchi funzionali di sistema (SFB)Vedere lista operazioni
Linguaggio di programmazione
— KOPSì
— FUPSì
— AWLSì
— SCLSì; opz.
— CFCSì; opz.
— GRAPHSì; opz.
— HiGraph®Sì; opz.
Protezione del know-how
● Protezione del programma applicativo/protezione con passwordSì
● Codifica bloccoSì; con S7-Block Privacy
Sorveglianza ciclo
● Limite inferiore1 ms
● Limite superiore6 000 ms
● impostabileSì
● preimpostato150 ms
Dimensioni
Larghezza60 mm; Modulo master DP: 35 mm
Altezza119,5 mm
Profondità75 mm
Pesi
Peso, ca.200 g; Modulo master DP: ca. 100 g
Ultima modifica:19/08/2020


Prodotto
Numero Articolo (MFN)6ES7151-7AA21-0AB0
DescrizioneSIMATIC DP, CPU IM151-7 per ET200S, Memoria di lavoro 128 KB con Interfaccia PROFIBUS DP (presa Sub-D a 9 poli) come slave DP, senza batteria SIMATIC MMC necessario
Famiglia ProdottoIM 151-7 CPU
Product Lifecycle (PLM)PM300:Active Product
PLM Effective DateAnnuncio di obsolescenza a partire dal: 01.10.20
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5AJ / 250
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99H
Tempo minimo di produzione5 Giorno / Giorni
Peso netto0,244 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo8,40 x 12,80 x 8,30
Package size unit of measureCM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4025515080374
UPC040892914474
Codice doganale85389091
LKZ_FDB/ CatalogIDST76
Gruppo prodotti4A6P
Group CodeR111
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 31.05.11
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

4,4'-isopropylidenediphenol (Bisphenol A, BPA)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-24-26-07
eClass7.127-24-26-07
eClass827-24-26-07
eClass927-24-26-07
eClass9.127-24-26-07
ETIM4EC001603
ETIM5EC001603
ETIM6EC001603
ETIM7EC001603
IDEA43565
UNSPSC1443-20-15-03
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6ES7151-7AA21-0AB0 IT_6ES7151-7AA21-0AB0.pdf 164 Kbytes 6ES7151-7AA21-0AB0 IT_6ES7151-7AA21-0AB0.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
