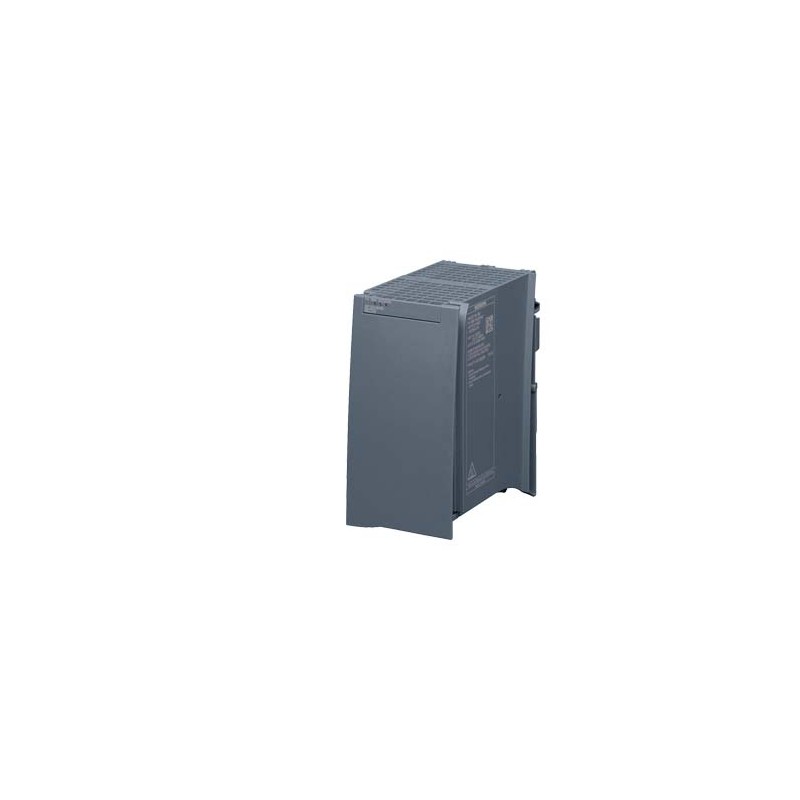

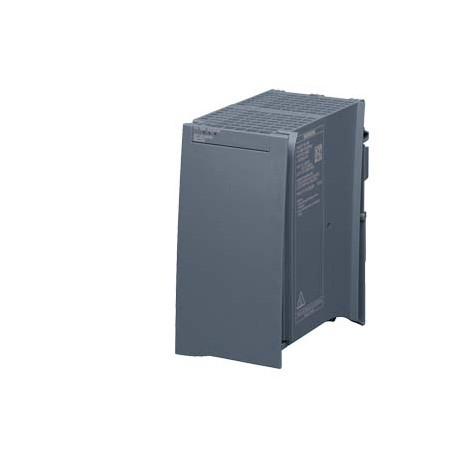

6AG1333-4BA00-7AA0 SIEMENS SIPLUS S7-1500 PM 1507 24V/8A -40...+70°C con Conformal Coating basato su 6EP1333..
6AG1333-4BA00-7AA0
SIEMENS
SIPLUS S7-1500 PM 1507 24V/8A -40...+70°C con Conformal Coating basato su 6EP1333-4BA00 . alimentatore stabilizzato per SIMATIC S7-1500 ingresso: AC 120/230 V uscita: DC 24V/8A
SIPLUS S7-1500, il PM 1507 24 V/8 A, da -40 a +70 ° C, con un livello di protezione speciale, basato su 6EP1333-4BA00, alimentatore stabilizzato a, ingresso: 120/230 V C.A., uscita: DC 24 V/8 A
AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS
Più venduti
▲Dettagli
▲ETIM: EC002540 - alimentazione in corrente continua
| Valore | Unità | |
|---|---|---|
| 3a tensione d’uscita (EF006800) | - | V |
| valore nominale tensione d\'uscita 3 (EF009395) | - | V |
| valore nominale tensione d\'uscita 1 (EF009393) | - | V |
| valore nominale corrente d\'uscita 3 (EF009398) | - | A |
| valore nominale corrente d\'uscita 2 (EF009397) | - | A |
| valore nominale tensione d\'uscita 2 (EF009394) | - | V |
| max. corrente d’uscita 3 (EF008286) | - | A |
| tensione di alimentazione nominale per DC (EF007078) | - | V |
| max. corrente d’uscita 2 (EF008285) | - | A |
| 2a tensione d’uscita (EF006797) | - | V |
| tipo di tensione di alimentazione (EF002991) | AC | |
| 1a tensione d’uscita (EF006792) | ['24', '24'] | V |
| max. corrente d’uscita 1 (EF008284) | 8 | A |
| tensione d’uscita regolabile (EF007002) | false | |
| valore nominale corrente d\'uscita 1 (EF009396) | 8.0 | A |
| resistente a corto circuito (EF007332) | true | |
| tensione di alimentazione nominale per AC 50 Hz (EF007076) | ['230', '230'] | V |
| tensione di alimentazione nominale per AC 60 Hz (EF007077) | ['120', '120'] | V |
| tensione d’uscita regolata (EF003092) | - | |
| assorbimento di potenza (EF000346) | - | VA |
| potenza erogata (EF003034) | 192.0 | W |
| stabilizzato (EF005302) | - | |
| esecuzione del collegamento elettrico (EF003961) | raccordo a vite/molla | |
| montaggio su guida portante possibile (EF003972) | - | |
| montaggio a parete possibile (EF003973) | - | |
| adatto per installazione in serie (EF001126) | true | |
| larghezza in unità di suddivisione (EF002950) | - | |
| larghezza di montaggio (EF000846) | 75.0 | mm |
| Altezza della parte incassata (EF000332) | 205.0 | mm |
| montaggio diretto possibile (EF005689) | false | |
| Larghezza (EF000008) | 75.0 | mm |
| Altezza (EF000040) | 147.0 | mm |
| profondità (EF000049) | 129.0 | mm |
| adatto per funzioni di sicurezza (EF001597) | - | |
| SIL secondo IEC 61508 (EF009889) | - | |
| livello di performance secondo EN ISO 13849-1 (EF007399) | - | |
| grado di protezione (IP) (EF005474) | IP20 | |
| tipo di protezione (NEMA) (EF011959) | - |
| SIPLUS S7-1500 PM 1507 24V/8A | ||
| SIPLUS S7-1500 PM 1507 24V/8A -40...+70°C con Conformal Coating basato su 6EP1333-4BA00 . alimentatore stabilizzato per SIMATIC S7-1500 ingresso: AC 120/230 V uscita: DC 24V/8A | ||
| Ingresso | ||
| Ingresso | Monofase AC | |
| ● Nota | Commutazione automatica del campo | |
| Tensione di alimentazione | ||
| ● 1 con AC valore nominale | 120 V | |
| ● 2 con AC valore nominale | 230 V | |
| Tensione di ingresso | ||
| ● 1 con AC | 85 ... 132 V | |
| ● 2 con AC | 170 ... 264 V | |
| Ingresso wide-range | No | |
| Resistenza a sovratensione | 2,3 x Ue nom, 1,3 ms | |
| Tamponamento per caduta della rete | Con Ue = 93/187 V | |
| Tamponamento per caduta della rete con Ia nom, min. | 20 ms; Con Ue = 93/187 V | |
| Valore nominale della frequenza di rete 1 | 50 Hz | |
| Valore nominale della frequenza di rete 2 | 60 Hz | |
| Campo della frequenza di rete | 45 ... 65 Hz | |
| Corrente di ingresso | ||
| ● con valore nominale della tensione di ingresso 120 V | 3,7 A | |
| ● con valore nominale della tensione di ingresso 230 V | 1,7 A | |
| Limitazione della corrente di inserzione (+ 25 °C), max. | 62 A | |
| Durata della limitazione della corrente di inserzione a 25 °C | ||
| ● max. | 3 ms | |
| I²t, max. | 12 A²·s | |
| Fusibile integrato all'ingresso | T 6,3 A/250 V (non accessibile) | |
| Protezione del cavo di derivazione dalla rete (IEC 898) | Interruttore magnetotermico consigliato: 16 A caratteristica B o 10 A caratteristica C | |
| Uscita | ||
| Uscita | tensione continua regolata a potenziale libero | |
| Valore nominale di tensione Va nom DC | 24 V | |
| Tolleranza complessiva, statica ± | 1 % | |
| Compensazione rete statica, ca. | 0,1 % | |
| Compensazione carico statica, ca. | 0,1 % | |
| Ondulazione residua picco-picco, max. | 50 mV | |
| Spikes picco-picco, max. (larghezza di banda ca. 20 MHz) | 150 mV | |
| Funzione del prodotto tensione di uscita impostabile | No | |
| Segnalazione di funzionamento | LED verde per 24 V O.K.; LED rosso per errore; LED giallo per stand-by | |
| Andamento all'inserzione/alla disinserzione | Nessuna sovraelongazione di Ua (Soft-Start) | |
| Ritardo all'avvio, max. | 1,5 s | |
| Salita della tensione, tip. | 10 ms | |
| Valore nominale Ia nom | 8 A | |
| Campo die corrente | 0 ... 8 A | |
| Potenza attiva esportata tip. | 192 W | |
| Corrente di sovraccarico di breve durata | ||
| ● in caso di cortocircuito durante l'avviamento a regime tip. | 35 A | |
| ● in caso di cortocircuito durante l'esercizio tip. | 35 A | |
| Durata della sovraccaricabilità per sovracorrente | ||
| ● in caso di cortocircuito durante l'avviamento a regime | 70 ms | |
| ● in caso di cortocircuito durante l'esercizio | 70 ms | |
| Collegabilità dei canali per aumento di potenza | No | |
| Rendimento | ||
| Rendimento percentuale con Ua nom, Ia nom, ca. | 90 % | |
| Potenza dissipata con Ua nom, Ia nom, ca. | 21 W | |
| Regolazione | ||
| Compensazione rete dinamica (Ue nom ±15 %), max. | 0,1 % | |
| Compensazione carico dinamica (Ia: 50/100/50 %), Ua ± tip. | 2 % | |
| Compensazione carico dinamica (Ia: 10/90/10 %), Ua ± tip. | 3 % | |
| Tempo di compensazione con variazione a gradino del carico da 10 % a 90 %, tip. | 5 ms | |
| Tempo di compensazione con variazione a gradino del carico da 90 a 10 %, tip. | 5 ms | |
| Tempo di compensazione max. | 5 ms | |
| Protezione e monitoraggio | ||
| Protezione da sovratensione all'uscita | Circuito di regolazione aggiuntivo, limitazione (regolazione) con < 28,8 V | |
| Limitazione di corrente | 8,4 ... 9,6 A | |
| Limitazione di corrente, tip. | 9 A | |
| Caratteristica dell'uscita resistente a cortocircuito | Sì | |
| Protezione da cortocircuito | Disinserzione elettronica, riavvio automatico | |
| Segnalazione di sovraccarico/ cortocircuito | - | |
| Sicurezza | ||
| Separazione di potenziale primario/secondario | Sì | |
| Separazione di potenziale | Tensione di uscita SELV Ua secondo EN 60950-1 e EN 50178 e EN 61131-2 | |
| Classe di protezione | Classe I | |
| Corrente di scarica | ||
| ● max. | 3,5 mA | |
| ● tip. | 1,3 mA | |
| Grado di protezione (EN 60529) | IP20 | |
| Omologazioni | ||
| Marchio CE | Sì | |
| EMC | ||
| Emissione di disturbi | EN 55022 Classe B | |
| Limitazione delle armoniche | EN 61000-3-2 | |
| Immunità ai disturbi | EN 61000-6-2 | |
| condizioni ambientali | ||
| Temperatura ambiente con posizione di montaggio orizzontale durante l'esercizio | -40 ... +70; con convezione naturale (autoconvezione) | |
| Temperatura ambiente durante l'imagazzinaggio e il trasporto | -40 ... +85 | |
| Altitudine di installazione per altitudine s.l.m. max. | 6 000 m | |
| Condizioni ambientali riferite a temperatura ambiente - pressione atmosferica - altitudine di installazione | In caso di funzionamento a 2000 - 6000 m sul livello del mare: derating della potenza di uscita di -7,5 %/1000 m oppure riduzione della temperatura ambiente di 5 K/1000 m | |
| Umidità relativa con condensa secondo IEC 60068-2-38 max. | 100 %; Umidità relativa incl. condensa/gelo (non effettuare la messa in servizio in presenza di condensa), posizione di montaggio orizzontale | |
| Resistenza chimica contro lubrorefrigeranti di tipo commerciale | Sì; incl. goccioline di gasolio e olio nell'aria | |
| Resistenza a sostanze biologicamente attive conformità a EN 60721-3-3 | Sì; Classe 3B2 spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta | |
| Resistenza a sostanze chimicamente attive conformità a EN 60721-3-3 | Sì; Classe 3C4 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (grado di severità 3) | |
| Resistenza a sostanze meccanicamente attive conformità a EN 60721-3-3 | Sì; Classe 3S4 incl. sabbia, polveri | |
| Resistenza a sostanze biologicamente attive conformità secondo EN 60721-3-6 | Sì; Classe 6B2 spore di muffe, funghi e spugne (esclusa fauna) | |
| Resistenza a sostanze chimicamente attive conformità secondo EN 60721-3-6 | Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (grado di severità 3) | |
| Resistenza a sostanze meccanicamente attive conformità secondo EN 60721-3-6 | Sì; Classe 6S3 incl. sabbia, polveri | |
| Rivestimento per schede di circuito stampato equipaggiate secondo EN 61086 | Sì; Classe 2 per elevata disponibilità | |
| Esecuzione del rivestimento protezione dall'imbrattamento secondo EN 60664-3 | Sì; Protezione di tipo 1 | |
| Tipo di prova del rivestimento secondo MIL-I-46058C | Sì; Possibile decolorazione del rivestimento durante il periodo di durata | |
| Conformità del prodotto del rivestimento Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies secondo IPC-CC-830A | Sì; Conformal Coating, Classe A | |
| Meccanica | ||
| Tecnica di collegamento | Collegamento a vite/a molla | |
| Collegamenti | ||
| ● ingresso lato rete | L, N, PE: 1 morsetto a vite ogni collegamento per 0,5 ... 2,5 mm² | |
| ● uscita | L+, M: ogni 2 morsetti a molla per 0,5 ... 2,5 mm² | |
| Funzione del prodotto | ||
| ● Morsetto rimovibile sull'ingresso | Sì | |
| ● Morsetto rimovibile sull'uscita | Sì | |
| Larghezza della custodia | 75 mm | |
| Altezza della custodia | 147 mm | |
| Profondità della custodia | 129 mm | |
| Distanza da rispettare | ||
| ● in alto | 40 mm | |
| ● in basso | 40 mm | |
| ● a sinistra | 0 mm | |
| ● a destra | 0 mm | |
| Peso ca. | 0,74 kg | |
| Caratteristica del prodotto della custodia custodia affiancabile | Sì | |
| Montaggio | Montaggio su guida S7-1500 | |
| MTBF a 40 °C | 1 362 918 h | |
| Altre avvertenze | Se non diversamente specificato, valgono tutti i dati per il valore nominale della tensione d‘ingresso e per la temperatura +25 °C | |
| Prodotto | |||||||||||||||||||||||||||||||||||||
| Numero Articolo (MFN) | 6AG1333-4BA00-7AA0 | ||||||||||||||||||||||||||||||||||||
| Descrizione | SIPLUS S7-1500 PM 1507 24V/8A -40...+70°C con Conformal Coating basato su 6EP1333-4BA00 . alimentatore stabilizzato per SIMATIC S7-1500 ingresso: AC 120/230 V uscita: DC 24V/8A | ||||||||||||||||||||||||||||||||||||
| Famiglia Prodotto | Monofase, DC 24 V (per S7-1500 ed ET200MP) | ||||||||||||||||||||||||||||||||||||
| Product Lifecycle (PLM) | PM300:Active Product | ||||||||||||||||||||||||||||||||||||
| Dettagli Prezzo | |||||||||||||||||||||||||||||||||||||
| Codice sconto / Gruppo sconti Headquarter | 5PW / 471 | ||||||||||||||||||||||||||||||||||||
| Metal Factor | None | ||||||||||||||||||||||||||||||||||||
| Informazioni sulla consegna | |||||||||||||||||||||||||||||||||||||
| Disposizioni di controllo Esportazioni | AL : N / ECCN : N | ||||||||||||||||||||||||||||||||||||
| Tempo minimo di produzione | 23 Giorno / Giorni | ||||||||||||||||||||||||||||||||||||
| Peso netto | 0,792 Kg | ||||||||||||||||||||||||||||||||||||
| Dimensioni del prodotto (W x L X H) | Non disponibile | ||||||||||||||||||||||||||||||||||||
| Dimensioni dell'imballo | 13,50 x 15,50 x 8,50 | ||||||||||||||||||||||||||||||||||||
| Package size unit of measure | CM | ||||||||||||||||||||||||||||||||||||
| Unità Quantità | 1 Pezzo | ||||||||||||||||||||||||||||||||||||
| Quantità imballo | 1 | ||||||||||||||||||||||||||||||||||||
| Informazioni aggiuntive sul prodotto | |||||||||||||||||||||||||||||||||||||
| EAN | 4047618047504 | ||||||||||||||||||||||||||||||||||||
| UPC | 887621776107 | ||||||||||||||||||||||||||||||||||||
| Codice doganale | 85044090 | ||||||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | A&DSE/SIP ADD | ||||||||||||||||||||||||||||||||||||
| Gruppo prodotti | 4626 | ||||||||||||||||||||||||||||||||||||
| Group Code | R740 | ||||||||||||||||||||||||||||||||||||
| Paese d'origine | Germania | ||||||||||||||||||||||||||||||||||||
| Conforme alla direttiva RoHS. | Conforme a RoHS da: 05.12.12 | ||||||||||||||||||||||||||||||||||||
| Product class | A: senza problemi. Riutilizzabile a breve | ||||||||||||||||||||||||||||||||||||
| Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso | - | ||||||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| ||||||||||||||||||||||||||||||||||||
| Classificazioni | |||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||
