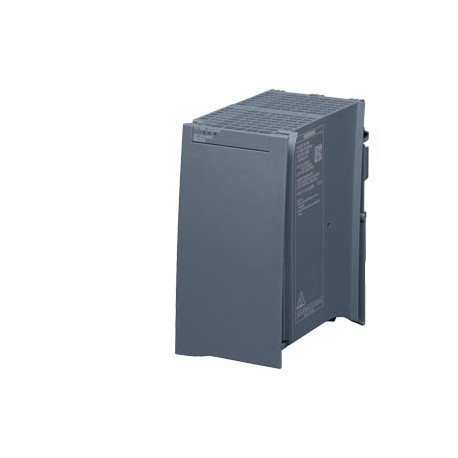

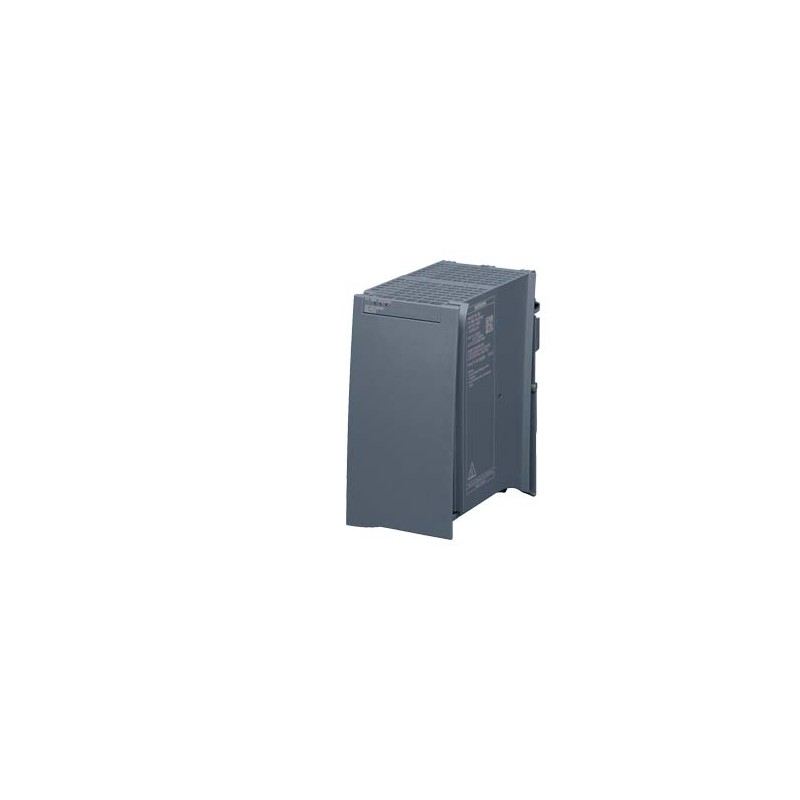

6AG1333-4BA00-7AA0 SIEMENS SIPLUS S7-1500 PM 1507 24V/8A -40...+70°C mit Conformal Coating based on 6EP1333-.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AG1333-4BA00-7AA0 SIEMENS SIPLUS S7-1500 PM 1507 24V/8A -40...+70°C mit Conformal Coating based on 6EP1333-..

6AG1333-4BA00-7AA0

SIEMENS

SIPLUS S7-1500 PM 1507 24V/8A -40...+70°C mit Conformal Coating based on 6EP1333-4BA00 . geregelte Stromversorgung für SIMATIC S7-1500 Eingang: AC 120/230V Ausgang: DC 24V/8A

SIPLUS S7-1500, PM 1507 24 V/8 A, -40 bis +70 ° C, mit einer Schicht von besonderen Schutz, basierend auf 6EP1333-4BA00, stabilized power supply input: 120/230 V AC, Ausgang: 24 V DC/8 A

Mehr Infos


AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $866.69
Stückpreis: $866.69
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC002540 - Gleichstromversorgung

Wert Einheit
3. Ausgangsspannung (EF006800) -V
Nennwert Ausgangsspannung 3 (EF009395) -V
Nennwert Ausgangsspannung 1 (EF009393) -V
Nennwert Ausgangsstrom 3 (EF009398) -A
Nennwert Ausgangsstrom 2 (EF009397) -A
Nennwert Ausgangsspannung 2 (EF009394) -V
Max. Ausgangsstrom 3 (EF008286) -A
Bemessungsversorgungsspannung bei DC (EF007078) -V
Max. Ausgangsstrom 2 (EF008285) -A
2. Ausgangsspannung (EF006797) -V
Spannungsart der Versorgungsspannung (EF002991) AC
1. Ausgangsspannung (EF006792) ['24', '24']V
Max. Ausgangsstrom 1 (EF008284) 8A
Ausgangsspannung einstellbar (EF007002) false
Nennwert Ausgangsstrom 1 (EF009396) 8.0A
Kurzschlussfest (EF007332) true
Bemessungsversorgungsspannung bei AC 50 Hz (EF007076) ['230', '230']V
Bemessungsversorgungsspannung bei AC 60 Hz (EF007077) ['120', '120']V
Ausgangsspannung geregelt (EF003092) -
Leistungsaufnahme (EF000346) -VA
Leistungsabgabe (EF003034) 192.0W
Stabilisiert (EF005302) -
Ausführung des elektrischen Anschlusses (EF003961) Schraub-/Federzuganschluss
Tragschienenmontage möglich (EF003972) -
Wandmontage möglich (EF003973) -
Geeignet für Reiheneinbau (EF001126) true
Breite in Teilungseinheiten (EF002950) -
Einbaubreite (EF000846) 75.0mm
Einbauhöhe (EF000332) 205.0mm
Direktmontage möglich (EF005689) false
Breite (EF000008) 75.0mm
Höhe (EF000040) 147.0mm
Tiefe (EF000049) 129.0mm
Geeignet für Sicherheitsfunktionen (EF001597) -
SIL nach IEC 61508 (EF009889) -
Performance Level nach EN ISO 13849-1 (EF007399) -
Schutzart (IP) (EF005474) IP20
Schutzart (NEMA) (EF011959) -


SIPLUS S7-1500 PM 1507 24V/8A
SIPLUS S7-1500 PM 1507 24V/8A -40...+70°C mit Conformal Coating based on 6EP1333-4BA00 . geregelte Stromversorgung für SIMATIC S7-1500 Eingang: AC 120/230V Ausgang: DC 24V/8A
Eingang
Eingang1-phasig AC
● AnmerkungAutomatische Bereichsumschaltung
Versorgungsspannung
● 1 bei AC Nennwert120 V
● 2 bei AC Nennwert230 V
Eingangsspannung
● 1 bei AC85 ... 132 V
● 2 bei AC170 ... 264 V
WeitbereichseingangNein
Überspannungsfestigkeit2,3 x Ue Nenn, 1,3 ms
Netzausfallüberbrückungbei Ue = 93/187 V
Netzausfallüberbrückung bei Ia Nenn, min.20 ms; bei Ue = 93/187 V
Netzfrequenznennwert 150 Hz
Netzfrequenznennwert 260 Hz
Netzfrequenzbereich45 ... 65 Hz
Eingangsstrom
● bei Nennwert der Eingangsspannung 120 V3,7 A
● bei Nennwert der Eingangsspannung 230 V1,7 A
Einschaltstrombegrenzung (+ 25 °C), max.62 A
Dauer der Einschaltstrombegrenzung bei 25 °C
● maximal3 ms
I²t, max.12 A²·s
Eingebaute EingangssicherungT 6,3 A/250 V (nicht zugänglich)
Absicherung in der Netzzuleitung (IEC 898)empfohlener LS-Schalter: 16 A Charakteristik B oder 10 A Charakteristik C
Ausgang
Ausganggeregelte, potentialfreie Gleichspannung
Spannungsnennwert Ua Nenn DC24 V
Gesamttoleranz, statisch ±1 %
statische Netzausregelung, ca.0,1 %
statische Lastausregelung, ca.0,1 %
Restwelligkeit Spitze-Spitze, max.50 mV
Spikes Spitze-Spitze, max. (Bandbreite ca. 20 MHz)150 mV
Produktfunktion Ausgangsspannung ist einstellbarNein
BetriebsanzeigeLED grün für 24 V O.K.; LED rot für Fehler; LED gelb für Stand-by
Ein-/Ausschaltverhaltenkein Überschwingen von Ua (Soft-Start)
Anlaufverzögerung, max.1,5 s
Spannungsanstieg, typ.10 ms
Stromnennwert Ia Nenn8 A
Strombereich0 ... 8 A
abgegebene Wirkleistung typisch192 W
kurzzeitiger Überlaststrom
● bei Kurzschluss während Hochlauf typisch35 A
● bei Kurzschluss während Betrieb typisch35 A
Dauer der Überlastfähigkeit bei Überstrom
● bei Kurzschluss während Hochlauf70 ms
● bei Kurzschluss während Betrieb70 ms
Parallelschaltbarkeit zur LeistungserhöhungNein
Wirkungsgrad
Wirkungsgrad bei Ua Nenn, Ia Nenn, ca.90 %
Verlustleistung bei Ua Nenn, Ia Nenn, ca.21 W
Regelung
Netzausregelung dyn. (Ue Nenn ±15 %), max.0,1 %
Lastausregelung dyn. (Ia: 50/100/50 %), Ua ± typ.2 %
Lastausregelung dyn. (Ia: 10/90/10 %), Ua ± typ.3 %
Ausregelzeit Lastsprung 10 auf 90 %, typ.5 ms
Ausregelzeit Lastsprung 90 auf 10 %, typ.5 ms
Ausregelzeit maximal5 ms
Schutz und Überwachung
Ausgangsüberspannungsschutzzusätzlicher Regelkreis, Abgrenzung (Regelung) bei < 28,8 V
Strombegrenzung8,4 ... 9,6 A
Strombegrenzung, typ.9 A
Eigenschaft des Ausgangs kurzschlussfestJa
Kurzschlussschutzelektronische Abschaltung, selbsttätiger Wiederanlauf
Überlast-/Kurzschlussanzeige-
Sicherheit
Potenzialtrennung primär/sekundärJa
PotenzialtrennungSELV-Ausgangsspannung Ua nach EN 60950-1 und EN 50178 und EN 61131-2
SchutzklasseKlasse I
Ableitstrom
● maximal3,5 mA
● typisch1,3 mA
Schutzart (EN 60529)IP20
Zulassungen
CE-KennzeichnungJa
EMV
Störaussendung (Emission)EN 55022 Klasse B
NetzoberwellenbegrenzungEN 61000-3-2
Störfestigkeit (Immunität)EN 61000-6-2
Umgebungsbedingungen
Umgebungstemperatur bei waagerechter Einbaulage während Betrieb-40 ... +70; bei natürlicher Konvektion (Eigenkonvektion)
Umgebungstemperatur während Lagerung und Transport-40 ... +85
Aufstellungshöhe bei Höhe über NN maximal6 000 m
Umgebungsbedingung bezogen auf Umgebungstemperatur-Luftdruck-AufstellungshöheBei Betrieb in Seehöhen von 2000 - 6000 m: Ausgangsleistungs-Derating von -7,5 %/1000 m oder Reduktion der Umgebungstemperatur um 5 K/1000 m
relative Luftfeuchte mit Betauung gemäß IEC 60068-2-38 maximal100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand), waagerechte Einbaulage
chemische Widerstandsfähigkeit gegen handelsübliche KühlschmierstoffenJa; inkl. Diesel sowie und Öltröpfchen in der Luft
Widerstandsfähigkeit gegen biologisch aktive Stoffe Konformität gemäß EN 60721-3-3Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage
Widerstandsfähigkeit gegen chemisch aktive Stoffe Konformität gemäß EN 60721-3-3Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3)
Widerstandsfähigkeit gegen mechanisch aktive Stoffe Konformität gemäß EN 60721-3-3Ja; Klasse 3S4 inkl. Sand, Staub
Widerstandsfähigkeit gegen biologisch aktive Stoffe Konformität gemäß EN 60721-3-6Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna)
Widerstandsfähigkeit gegen chemisch aktive Stoffe Konformität gemäß EN 60721-3-6Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3)
Widerstandsfähigkeit gegen mechanisch aktive Stoffe Konformität gemäß EN 60721-3-6Ja; Klasse 6S3 inkl. Sand, Staub
Beschichtung für bestückte Leiterplatte gemäß EN 61086Ja; Klasse 2 für hohe Verfügbarkeit
Ausführung der Beschichtung Schutz gegen Verschmutzung gemäß EN 60664-3Ja; Schutz vom Typ 1
Art der Prüfung der Beschichtung gemäß MIL-I-46058CJa; Verfärbung der Beschichtung während Lebensdauer möglich
Produktkonformität der Beschichtung Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies gemäß IPC-CC-830AJa; Conformal Coating, Klasse A
Mechanik
AnschlusstechnikSchraub-/Federzuganschluss
Anschlüsse
● NetzeingangL, N, PE: je 1 Schraubklemme für 0,5 ... 2,5 mm²
● AusgangL+, M: je 2 Federkraftklemmen für 0,5 ... 2,5 mm²
Produktfunktion
● abnehmbare Klemme am EingangJa
● abnehmbare Klemme am AusgangJa
Breite des Gehäuses75 mm
Höhe des Gehäuses147 mm
Tiefe des Gehäuses129 mm
einzuhaltender Abstand
● oben40 mm
● unten40 mm
● links0 mm
● rechts0 mm
Gewicht, etwa0,74 kg
Produkteigenschaft des Gehäuses anreihbares GehäuseJa
Montageauf S7-1500-Schiene montierbar
MTBF bei 40 °C1 362 918 h
sonstige HinweiseTechnische Daten gelten bei Eingangsspannungs-Nennwerten und +25 °C Umgebungstemperatur (wenn nicht anders angegeben)


Produkt
Artikelnummer6AG1333-4BA00-7AA0
ArtikelbeschreibungSIPLUS S7-1500 PM 1507 24V/8A -40...+70°C mit Conformal Coating based on 6EP1333-4BA00 . geregelte Stromversorgung für SIMATIC S7-1500 Eingang: AC 120/230V Ausgang: DC 24V/8A
Produktfamilie1-phasig, DC 24 V (für S7-1500 und ET200MP)
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe471 / 471
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk23 Tag(e)
Nettogewicht pro ME0,792 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße13,50 x 15,50 x 8,50
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047618047504
UPC887621776107
Statistische Warennummer85044090
Listenkennzeichen (LKZ)A&DSE/SIP ADD
Fabrikategruppe4626
GeschäftsbereichskennzahlR740
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 05.12.2012
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-04-90-02
eClass7.127-04-90-02
eClass827-04-90-02
eClass927-04-07-01
eClass9.127-04-07-01
ETIM4EC000599
ETIM5EC002540
ETIM6EC002540
ETIM7EC002540
IDEA44130
UNSPSC1539-12-10-04
