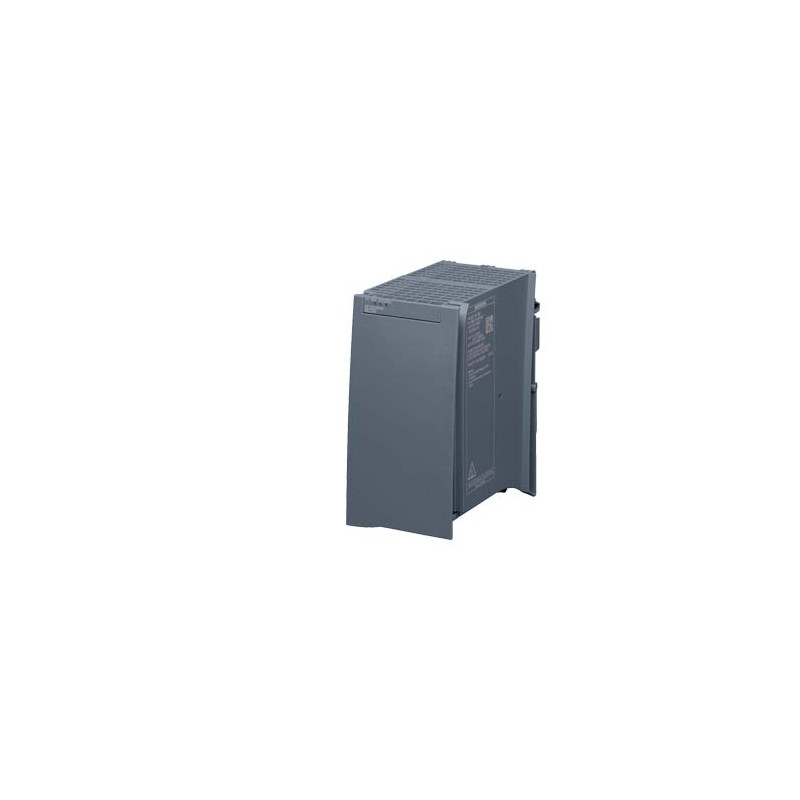

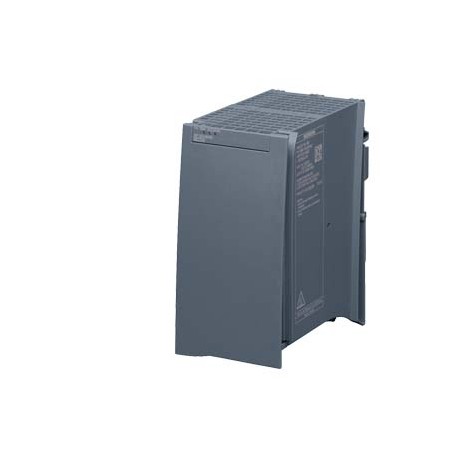

6AG1333-4BA00-7AA0 SIEMENS SIPLUS S7-1500 PM 1507 24V/8A -40...+70°C avec Conformal Coating basé sur 6EP1333.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

6AG1333-4BA00-7AA0 SIEMENS SIPLUS S7-1500 PM 1507 24V/8A -40...+70°C avec Conformal Coating basé sur 6EP1333..

6AG1333-4BA00-7AA0

SIEMENS

SIPLUS S7-1500 PM 1507 24V/8A -40...+70°C avec Conformal Coating basé sur 6EP1333-4BA00 . alimentation stabilisée pour SIMATIC S7-1500 entrée : 120 CA/230V sortie : 24V CC/8A

SIPLUS S7-1500, PM 1507 24 V/8 A, -40 à +70 ° C, avec une couche de protection spéciale, basée sur 6EP1333-4BA00, alimentation stabilisée, entrée: 120/230 V CA, sortie: 24 V DC/8

Plus de détails


AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $858.75
Prix unitaire: $858.75
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC002540 - Alimentation en courant continu

Valeur Unité
3e tension de sortie (EF006800) -V
valeur nominale de la tension de sortie 3 (EF009395) -V
valeur nominale de la tension de sortie 1 (EF009393) -V
valeur nominale du courant de sortie 3 (EF009398) -A
valeur nominale du courant de sortie 2 (EF009397) -A
valeur nominale de la tension de sortie 2 (EF009394) -V
courant de sortie max. 3 (EF008286) -A
tension d'alimentation assignée CC (EF007078) -V
courant de sortie max. 2 (EF008285) -A
2e tension de sortie (EF006797) -V
type de tension d’alimentation (EF002991) AC
1ere tension de sortie (EF006792) ['24', '24']V
courant de sortie max. 1 (EF008284) 8A
tension de sortie ajustable (EF007002) false
valeur nominale du courant de sortie 1 (EF009396) 8.0A
protégé contre les courts-circuits (EF007332) true
tension d'alimentation assignée à CA 50 Hz (EF007076) ['230', '230']V
tension d'alimentation assignée à CA 60 Hz (EF007077) ['120', '120']V
tension de sortie réglée (EF003092) -
puissance absorbée (EF000346) -VA
puissance dissipée (EF003034) 192.0W
stabilisé (EF005302) -
finition du raccordement électrique (EF003961) raccordement par borne à ressort/vis
montage possible sur barres profilées (EF003972) -
montage mural possible (EF003973) -
adapté à un montage sur rail (EF001126) true
largeur en nombre de modules (EF002950) -
largeur d'encastrement (EF000846) 75.0mm
hauteur d'encastrement (EF000332) 205.0mm
montage direct possible (EF005689) false
largeur (EF000008) 75.0mm
hauteur (EF000040) 147.0mm
profondeur (EF000049) 129.0mm
adapté aux fonctions de sécurité (EF001597) -
SIL conformément à IEC 61508 (EF009889) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
indice de protection (IP) (EF005474) IP20
degré de protection (NEMA) (EF011959) -


SIPLUS S7-1500 PM 1507 24V/8A
SIPLUS S7-1500 PM 1507 24V/8A -40...+70°C avec Conformal Coating basé sur 6EP1333-4BA00 . alimentation stabilisée pour SIMATIC S7-1500 entrée : 120 CA/230V sortie : 24V CC/8A
Entrée
EntréeMonophasée CA
● RemarqueCommutation de plage automatique
Tension d'alimentation
● 1 pour CA Valeur nominale120 V
● 2 pour CA Valeur nominale230 V
Tension d'entrée
● 1 pour CA85 ... 132 V
● 2 pour CA170 ... 264 V
Entrée à large plageNon
Tenue aux surtensions2,3 x Ue nom, 1,3 ms
Temps de maintien poursous Ue = 93/187 V
Temps de maintien pour Is nom, minimum20 ms; sous Ue = 93/187 V
Valeur nominale de la fréquence du réseau 150 Hz
Valeur nominale de la fréquence du réseau 260 Hz
Plage de fréquence réseau45 ... 65 Hz
Courant d'entrée
● pour tension d'entrée nominale de 120 V3,7 A
● pour tension d'entrée nominale de 230 V1,7 A
Limitation de courant d'appel (+ 25 °C), maximum62 A
Durée de la limitation de courant d'appel pour 25 °C
● max.3 ms
I²t, max.12 A²·s
Fusible d'entrée intégréT 6,3 A/250 V (non accessible)
Protection du câble d'alimentation (CEI 898)Disjoncteur recommandé 16 A caractéristique B ou 10 A caractéristique C
Sortie
SortieTension continue stabilisée, flottante
Tension nominale Us nom CC24 V
Tolérance globale, statique ±1 %
Régulation de secteur statique, env.0,1 %
Variation de charge statique, env.0,1 %
Ondulation résiduelle crête à crête, maximum50 mV
Crête à crête des pics, maximum (largeur de bande de 20 MHz env.)150 mV
Fonction produit Tension de sortie réglableNon
Affichage de fonctionnementLED verte pour 24 V O.K.; LED rouge pour défaut; LED jaune pour mode veille
Comportement d'activation/de désactivationPas de dépassement de Ua (démarrage progressif)
Retard au démarrage, maximum1,5 s
Montée de la tension, typique10 ms
Courant nominal Ie nom8 A
Plage de courant0 ... 8 A
Puissance active fournie typique192 W
Courant de surcharge de courte durée
● en court-circuit au démarrage typique35 A
● en court-circuit pendant le fonctionnement typique35 A
Durée de la capacité de surcharge en cas de surintensité
● en court-circuit au démarrage70 ms
● en court-circuit pendant le fonctionnement70 ms
Parallélisation pour augmentation de puissanceNon
Rendement
Rendement pour Us nom, Is nom, env.90 %
Puissance dissipée pour Us nom, Is nom, env.21 W
Régulation
Régulation de secteur dynamique (Ue nom ±15 %), maximum0,1 %
Variation de charge dynamique (Is : 50/100/50 %), Us ± typique2 %
Variation de charge dynamique (Is : 10/90/10 %), Us ± typique3 %
Temps de réponse de la variation de charge de 10 à 90 %, typique5 ms
Temps de réponse de la variation de charge de 90 à 10 %, typique5 ms
Temps de réponse max.5 ms
Protection et surveillance
Protection contre les surtensions à la sortieboucle de régulation supplémentaire, limitation (régulation) < 28,8 V
Wertebereich8,4 ... 9,6 A
Limitation du courant, typique9 A
Propriété de la sortie résistant aux courts-circuitsOui
Protection contre les courts-circuitsCoupure électronique, redémarrage automatique
Signalisation surcharge/court-circuit-
Sécurité
Séparation galvanique primaire/secondaireOui
Séparation galvaniqueTension de sortie TBTS Ua selon EN 60950-1 et EN 50178 et EN 61131-2
Classe de protectionClasse I
Courant de fuite
● max.3,5 mA
● typique1,3 mA
Degré de protection (EN 60529)IP20
Homologations
Marquage CEOui
CEM
Niveau d'émissionEN 55022 classe B
Limitation des harmoniques réseauEN 61000-3-2
Immunité aux perturbationsEN 61000-6-2
conditions d´environnement
Température ambiante pour position de montage verticale en service-40 ... +70; en convection naturelle (propre)
Température ambiante pendant l'entreposage et le transport-40 ... +85
Altitude d'implantation pour altitude au-dessus de max.6 000 m
Conditions ambiantes rapporté facteurs de température ambiante/pression atmosphérique/altitude d'implantationEn cas de fonctionnement à des altitudes de 2000 - 6000 m : déclassement de puissance de sortie de -7,5 %/1000 m ou réduction de la température ambiante de 5 K/1000 m
Humidité relative avec condensation selon CEI 60068-2-38 max.100 %; HR condensation/gel inclus (aucune mise en service en état de condensation), montage horizontal
Résistance aux sollicitations chimiques contre les lubrifiants réfrigérants du commerceOui; avec diesel et gouttelettes d'huile dans l'air
Résistance aux substances biologiquement actives Conformité selon EN 60721-3-3Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande
Résistance aux substances chimiquement actives Conformité selon EN 60721-3-3Oui; Classe 3C4 (RH < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3)
Résistance aux substances mécaniquement actives Conformité selon EN 60721-3-3Oui; Classe 3S4 y compris sable, poussière
Résistance aux substances biologiquement actives conformité selon EN 60721-3-6Oui; Classe 6B2 spores fongiques (faune exceptée)
Résistance aux substances chimiquement actives conformité selon EN 60721-3-6Oui; Classe 6C3 (RH < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3)
Résistance aux substances mécaniquement actives conformité selon EN 60721-3-6Oui; Classe 6S3 y compris sable, poussière
Revêtement pour carte imprimé équipée selon EN 61086Oui; Classe 2 pour haute disponibilité
Exécution du revêtement protection contre la pollution selon EN 60664-3Oui; Protection de type 1
Type de contrôle du revêtement selon MIL-I-46058COui; Pendant le cycle de vie, le revêtement peut se décolorer
Conformité produit du revêtement Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies selon IPC-CC-830AOui; Conformal Coating, classe A
Caractéristiques mécaniques
Connectiqueborne à vis/à ressort
Connecteurs
● Entrée réseauL, N, PE: Chacun une borne à vis pour 0,5 ... 2,5 mm²
● SortieL+, M: respect. 2 bornes à ressort pour 0,5 ... 2,5 mm²
Fonction produit
● Bornier amovible sur entréeOui
● Bornier amovible sur sortieOui
Largeur du boîtier75 mm
Hauteur du boîtier147 mm
Profondeur du boîtier129 mm
Distance à respecter
● haut40 mm
● bas40 mm
● gauche0 mm
● droite0 mm
Poids, env.0,74 kg
Caractéristique produit du boîtier Boîtier juxtaposableOui
FixationMontage sur profilé support S7-1500
MTBF pour 40 °C1 362 918 h
autres remarquesSauf mention contraire, toutes les indications valent à la tension d‘entrée nominale et à une température ambiante de +25 °C


Produit
Numéro d'article6AG1333-4BA00-7AA0
Description d'articleSIPLUS S7-1500 PM 1507 24V/8A -40...+70°C avec Conformal Coating basé sur 6EP1333-4BA00 . alimentation stabilisée pour SIMATIC S7-1500 entrée : 120 CA/230V sortie : 24V CC/8A
Famille de produit1 phase, 24 V CC (pour S7-1500 et ET200MP)
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix471
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)23 Jour(s)
Poids Net par quantité0.792 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage13.50 x 15.50 x 8.50
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047618047504
UPC887621776107
N° d'Export85044090
Rubrique catalogue (PDF)A&DSE/SIP ADD
Groupe de produit4626
Group CodeR740
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 05.12.2012
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-04-90-02
eClass7.127-04-90-02
eClass827-04-90-02
eClass927-04-07-01
eClass9.127-04-07-01
ETIM4EC000599
ETIM5EC002540
ETIM6EC002540
ETIM7EC002540
IDEA44130
UNSPSC1539-12-10-04
