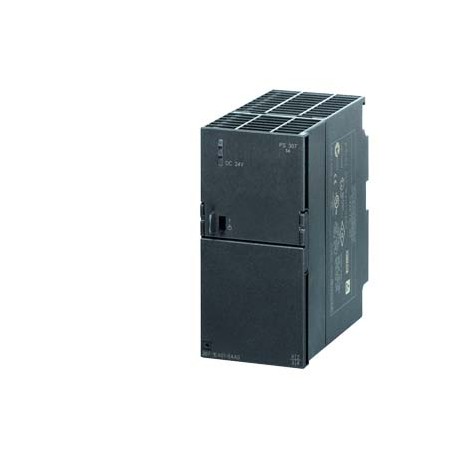

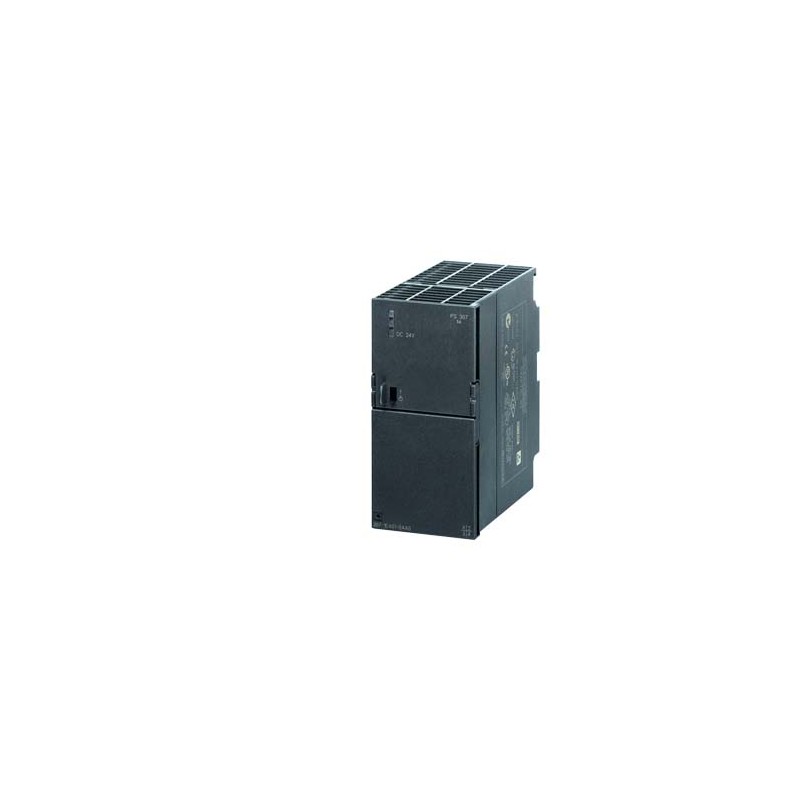

6AG1307-1EA01-7AA0 SIEMENS SIPLUS S7-300 PS 307 -25 ... +70 °C, con Conformal Coating based on 6ES7307-1EA01.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

6AG1307-1EA01-7AA0 SIEMENS SIPLUS S7-300 PS 307 -25 ... +70 °C, con Conformal Coating based on 6ES7307-1EA01..

6AG1307-1EA01-7AA0

SIEMENS

SIPLUS S7-300 PS 307 -25 ... +70 °C, con Conformal Coating based on 6ES7307-1EA01-0AA0 . alimentatore stabilizzato ingresso AC 120/230 V uscita: DC 24V/5A

SIPLUS S7-300 PS 307 -25...+70 °C con rivestimento formate sulla base del 6ES7307-1EA01-0AA0 . Alimentatore stabilizzato. Ingresso: AC 120/230 V, Uscita DC 24 V/5 A

Maggiori dettagli


AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC000599 - Alimentazione del sistema PLC

Valore Unità
max. corrente d’entrata per DC (EF007362) -A
tensione d’entrata per DC (EF007120) -V
potenza erogata (EF003034) -W
tensione d’entrata per AC 50 Hz (EF007118) ['85.0', '264']V
tensione d’entrata per AC 60 Hz (EF007119) ['85.0', '264']V
tipo di tensione d’ingresso (EF003033) AC
max. corrente d’entrata per AC 50 Hz (EF007360) 2.3A
max. corrente d’entrata per AC 60 Hz (EF007361) 2.3A
tipo di tensione d’uscita (EF008222) DC
tensione d’uscita per AC 50 Hz (EF006999) ['-', '-']V
tensione d’uscita per AC 60 Hz (EF007000) ['-', '-']V
tensione d’uscita per DC (EF007001) ['23.27', '24.72']V
max. corrente d’uscita per AC 50 Hz (EF007351) -A
max. corrente d’uscita per AC 60 Hz (EF007352) -A
max. corrente d’uscita per DC (EF007353) 5.0A
capacità di ridondanza (EF003156) false
adatto per funzioni di sicurezza (EF001597) false
Larghezza (EF000008) 60.0mm
Altezza (EF000040) 125.0mm
profondità (EF000049) 120.0mm


SIPLUS S7-300 PS 307 -25 ... +70 °C, con Conformal Coating based on 6ES7307-1EA01-0AA0 . alimentatore stabilizzato ingresso AC 120/230 V uscita: DC 24V/5A
Tensione di alimentazione
Valore nominale (AC)
● AC 120 VSì; AC 85 ... 132 V
● AC 230 VSì; AC 170 ... 264 V
Resistenza a sovratensione2,3 x Ue nom, 1,3 ms
Frequenza di rete
● Campo consentito, limite inferiore47 Hz
● Campo consentito, limite superiore63 Hz
Tamponamento interruzione di rete e di tensione
● Tempo di tamponamento interruzione di rete/tensione20 ms; min., con Ia nom
● Velocità di ripetizione, min.1 s
Corrente d'ingresso
Valore nominale con AC 120 V2,3 A
Valore nominale con AC 230 V1,2 A
Corrente d'inserzione, max.20 A; max. a 25 °C, durata max. 3 ms
I²t1,2 A²·s
Corrente di dispersione, tip.0,5 mA
Corrente di dispersione, max.3,5 mA
Tensione d'uscita
Valore nominale (DC)24 V
Campo consentito, limite inferiore (DC)23,27 V
Campo consentito, limite superiore (DC)24,72 V
Tempo di avvio, max.2 s
Tempo di salita della tensione, tip.10 ms
Protezione da sovratensioneCircuito di regolazione addizionale, disinserzione con < 28,8 V, riavviamento autonomo
Resistenza al cortocircuitoDisinserzione elettronica, riavviamento autonomo
Ondulazione residua, tip.10 mV; picco - picco
Ondulazione residua, max.50 mV; picco - picco
Corrente d'uscita
Corrente fornita (valore nominale)5 A; 3 A @ > 60 °C, collegabile in parallelo
Potenza
Potenza attiva assorbita, tip.138 W
Potenza dissipata
Potenza dissipata, tip.18 W; ca., con Ua nom, Ia nom
Allarmi/diagnostica/informazioni di stato
LED di visualizzazione diagnostica
● Visualizzazione di stato uscita 24 V OK (verde)Sì
Separazione di potenziale
primario/secondarioSì; Tensione di uscita SELV Ua secondo EN 60950-1 e EN 50178
Isolamento
Isolamento testato conTensione nominale di isolamento (24 V verso L1) AC 250 V, test effettuato con DC 4 200 V
EMC
Immunità ai disturbi EMCEN 61000-6-2
Emissione di disturbi EMCEN 55022 Classe B
Grado di protezione e classe di sicurezza
Classe di protezione dei mezzi operativiI
Norme, omologazioni, certificati
Marchio CESì
Norma per limitazione delle armoniche di reteEN 61000-3-2
Condizioni ambientali
Temperatura ambiente in esercizio
● min.-25 °C; = Tmin
● max.70 °C; = Tmax; 60 °C @ UL/cUL, ATEX and FM use
Altitudine durante il funzionamento, con riferimento a livello del mare
● Altitudine di installazione max. s.l.m.2 000 m
● temperatura ambiente, pressione atmosferica, altitudine d'installazioneTmin ... Tmax con 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) con 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) con 658 hPa ... 540 hPa (+3 500 m ... +5 000 m); oltre 2 000 m max. DC 75 V
Umidità relativa
● con condensa, test effettuato secondo IEC 60068-2-38, max.100 %; RH, incl. condensa / gelo consentiti (nessuna messa in servizio in presenza di condensa)
Resistenza
Impiego in impianti industriali fissi
— a sostanze biologicamente attive secondo EN 60721-3-3Sì; Classe 3B2, spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-3Sì; Classe 3C4 (umidità relativa < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-3Sì; Classe 3S4 incl. sabbia, polvere; *
Impiego su navi/offshore
— a sostanze biologicamente attive secondo EN 60721-3-6Sì; Classe 6B2, spore di muffe, funghi e spugne (esclusa fauna); Classe 6B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-6Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-6Sì; Classe 6S3 incl. sabbia, polvere; *
Impiego nella tecnica di processo industriale
— a sostanze chimicamente attive secondo EN 60654-4Sì; Classe 3 (ad esclusione del tricloroetilene)
— Condizioni ambientali per i sistemi di processo, misura e comando secondo ANSI/ISA-71.04Sì; Livello GX gruppo A/B (ad esclusione del tricloroetilene; sono consentite concentrazioni di gas nocivi fino ai valori limite della norma EN 60721-3-3 Classe 3C4); livello LC3 (nebbia salina) e livello LB3 (olio industriale)
Nota
— Nota per la classificazione di condizioni ambientali secondo EN 60721, EN 60654-4 e ANSI/ISA-71.04* Le connessioni non utilizzate devono restare chiuse durante l'esercizio con le coperture fornite in dotazione!
Dimensioni
Larghezza60 mm
Altezza125 mm
Profondità120 mm
Pesi
Peso, ca.0,6 kg
Ultima modifica:29/08/2020


Prodotto
Numero Articolo (MFN)6AG1307-1EA01-7AA0
DescrizioneSIPLUS S7-300 PS 307 -25 ... +70 °C, con Conformal Coating based on 6ES7307-1EA01-0AA0 . alimentatore stabilizzato ingresso AC 120/230 V uscita: DC 24V/5A
Famiglia ProdottoMonofase, DC 24 V (per S7-300 ed ET200M)
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5AF / 471
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione23 Giorno / Giorni
Peso netto0,600 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo17,00 x 13,00 x 7,00
Package size unit of measureCM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4042948575031
UPC040892933253
Codice doganale85044090
LKZ_FDB/ CatalogIDA&DSE/SIP ADD
Gruppo prodotti4626
Group CodeR740
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.09.14
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-24-22-09
eClass7.127-24-22-09
eClass827-24-22-09
eClass927-24-22-09
eClass9.127-24-22-09
ETIM4EC000599
ETIM5EC000599
ETIM6EC000599
ETIM7EC000599
IDEA43575
UNSPSC1532-15-17-06
