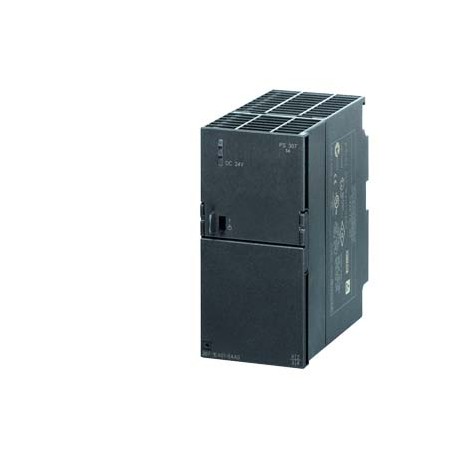

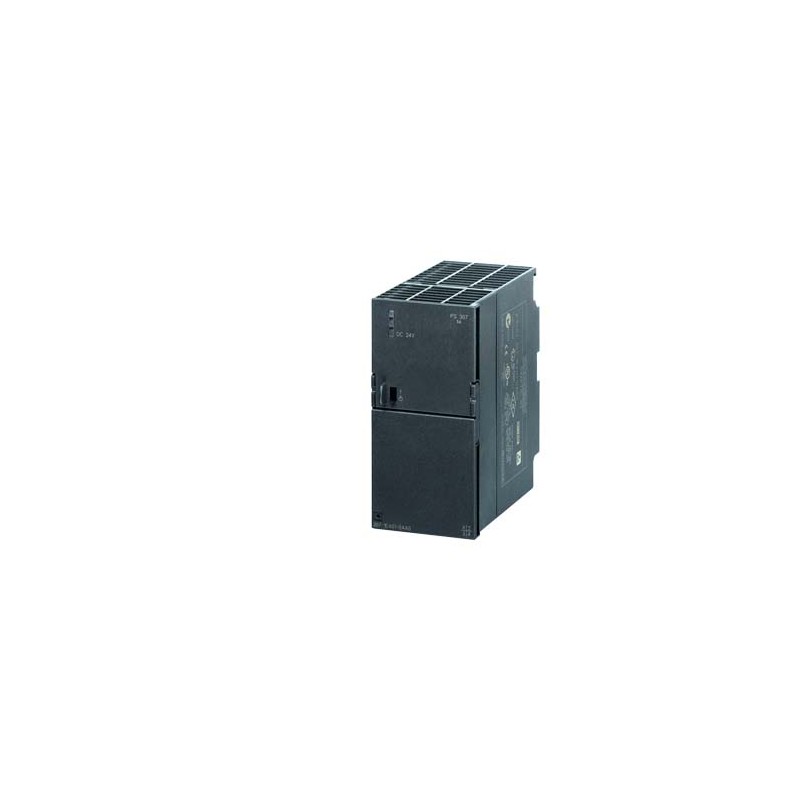

6AG1307-1EA01-7AA0 SIEMENS SIPLUS S7-300 PS 307 -25...+70°C mit Conformal Coating based on 6ES7307-1EA01-0AA.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

6AG1307-1EA01-7AA0 SIEMENS SIPLUS S7-300 PS 307 -25...+70°C mit Conformal Coating based on 6ES7307-1EA01-0AA..

6AG1307-1EA01-7AA0

SIEMENS

SIPLUS S7-300 PS 307 -25...+70°C mit Conformal Coating based on 6ES7307-1EA01-0AA0 . geregelte Stromversorgung Eingang: AC 120/230V Ausgang: DC 24V/5A

SIPLUS S7-300 PS 307 -25...+70 °C mit Beschichtung gebildet basierend auf 6ES7307-1EA01-0AA0 . Stabilisierte Stromversorgung. Eingang: AC 120/230 V, Ausgang DC 24 V/5 A

Mehr Infos


AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC000599 - SPS-Systemstromversorgung

Wert Einheit
Max. Eingangsstrom bei DC (EF007362) -A
Eingangsspannung bei DC (EF007120) -V
Leistungsabgabe (EF003034) -W
Eingangsspannung bei AC 50 Hz (EF007118) ['85.0', '264']V
Eingangsspannung bei AC 60 Hz (EF007119) ['85.0', '264']V
Art der Eingangsspannung (EF003033) AC
Max. Eingangsstrom bei AC 50 Hz (EF007360) 2.3A
Max. Eingangsstrom bei AC 60 Hz (EF007361) 2.3A
Art der Ausgangsspannung (EF008222) DC
Ausgangsspannung bei AC 50 Hz (EF006999) ['-', '-']V
Ausgangsspannung bei AC 60 Hz (EF007000) ['-', '-']V
Ausgangsspannung bei DC (EF007001) ['23.27', '24.72']V
Max. Ausgangsstrom bei AC 50 Hz (EF007351) -A
Max. Ausgangsstrom bei AC 60 Hz (EF007352) -A
Max. Ausgangsstrom bei DC (EF007353) 5.0A
Redundanzfähigkeit (EF003156) false
Geeignet für Sicherheitsfunktionen (EF001597) false
Breite (EF000008) 60.0mm
Höhe (EF000040) 125.0mm
Tiefe (EF000049) 120.0mm


SIPLUS S7-300 PS 307 -25...+70°C mit Conformal Coating based on 6ES7307-1EA01-0AA0 . geregelte Stromversorgung Eingang: AC 120/230V Ausgang: DC 24V/5A
Versorgungsspannung
Nennwert (AC)
● AC 120 VJa; AC 85 ... 132 V
● AC 230 VJa; AC 170 ... 264 V
Überspannungsfestigkeit2,3x Ue Nenn, 1,3 ms
Netzfrequenz
● zulässiger Bereich, untere Grenze47 Hz
● zulässiger Bereich, obere Grenze63 Hz
Netz- und Spannungsausfallüberbrückung
● Netz-/Spannungsausfallüberbrückungszeit20 ms; min., bei Ia Nenn
● Wiederholrate, min.1 s
Eingangsstrom
Nennwert bei AC 120 V2,3 A
Nennwert bei AC 230 V1,2 A
Einschaltstrom, max.20 A; max. bei 25 °C, Dauer max. 3 ms
I²t1,2 A²·s
Ableitstrom, typ.0,5 mA
Ableitstrom, max.3,5 mA
Ausgangsspannung
Nennwert (DC)24 V
zulässiger Bereich, untere Grenze (DC)23,27 V
zulässiger Bereich, obere Grenze (DC)24,72 V
Hochlaufzeit, max.2 s
Spannungsanstiegszeit, typ.10 ms
Überspannungsschutzzusätzlicher Regelkreis, Abschaltung bei < 28,8 V, selbstständiger Wiederanlauf
Kurzschlussfestigkeitelektronische Abschaltung, selbstständiger Wiederanlauf
Restwelligkeit, typ.10 mV; Spitze - Spitze
Restwelligkeit, max.50 mV; Spitze - Spitze
Ausgangsstrom
Stromabgabe (Nennwert)5 A; 3 A @ > 60 °C, parallelschaltbar
Leistung
aufgenommene Wirkleistung, typ.138 W
Verlustleistung
Verlustleistung, typ.18 W; ca., bei Ua Nenn, Ia Nenn
Alarme/Diagnosen/Statusinformationen
Diagnoseanzeige LED
● Statusanzeige Ausgang 24 V OK (grün)Ja
Potenzialtrennung
primär/sekundärJa; SELV-Ausgangsspannung Ua nach EN60950-1 und EN 50178
Isolation
Isolation geprüft mitNennisolationsspannung (24 V gegen L1) AC 250 V, geprüft mit DC 4 200 V
EMV
EMV-StörfestigkeitEN 61000-6-2
EMV-StöraussendungEN 55022 Klasse B
Schutzart und Schutzklasse
BetriebsmittelschutzklasseI
Normen, Zulassungen, Zertifikate
CE-KennzeichenJa
Norm für NetzoberwellenbegrenzungEN 61000-3-2
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
● min.-25 °C; = Tmin
● max.70 °C; = Tmax; 60 °C @ UL/cUL, ATEX and FM use
Höhe im Betrieb bezogen auf Meeresspiegel
● Aufstellungshöhe über NN, max.2 000 m
● Umgebungstemperatur-Luftdruck-AufstellungshöheTmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) bei 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) bei 658 hPa ... 540 hPa (+3 500 m ... +5 000 m); über 2 000 m max. DC 75 V
Relative Luftfeuchte
● mit Betauung, geprüft nach IEC 60068-2-38, max.100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand)
Widerstandsfähigkeit
Einsatz in ortsfesten industriellen Anlagen
— gegen biologisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3S4 inkl. Sand, Staub; *
Einsatz auf Schiffen/auf See
— gegen biologisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6S3 inkl. Sand, Staub; *
Einsatz in der industriellen Prozesstechnik
— gegen chemisch aktive Stoffe nach EN 60654-4Ja; Klasse 3 (unter Ausschluss von Trichlorethylen)
— Umweltbedingungen für Prozess-, Mess- und Steuersysteme nach ANSI/ISA-71.04Ja; Level GX Gruppe A/B (unter Ausschluss von Trichlorethylen; Schadgaskonzentrationen bis zu den Grenzwerten der EN 60721-3-3 Klasse 3C4 zulässig); Level LC3 (Salznebel) und Level LB3 (Öl)
Anmerkung
— Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721, EN 60654-4 und ANSI/ISA-71.04* Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben!
Maße
Breite60 mm
Höhe125 mm
Tiefe120 mm
Gewichte
Gewicht, ca.0,6 kg
letzte Änderung:25.08.2020


Produkt
Artikelnummer6AG1307-1EA01-7AA0
ArtikelbeschreibungSIPLUS S7-300 PS 307 -25...+70°C mit Conformal Coating based on 6ES7307-1EA01-0AA0 . geregelte Stromversorgung Eingang: AC 120/230V Ausgang: DC 24V/5A
Produktfamilie1-phasig, DC 24 V (für S7-300 und ET200M)
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe471 / 471
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk23 Tag(e)
Nettogewicht pro ME0,600 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße17,00 x 13,00 x 7,00
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4042948575031
UPC040892933253
Statistische Warennummer85044090
Listenkennzeichen (LKZ)A&DSE/SIP ADD
Fabrikategruppe4626
GeschäftsbereichskennzahlR740
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.09.2014
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-24-22-09
eClass7.127-24-22-09
eClass827-24-22-09
eClass927-24-22-09
eClass9.127-24-22-09
ETIM4EC000599
ETIM5EC000599
ETIM6EC000599
ETIM7EC000599
IDEA43575
UNSPSC1532-15-17-06
