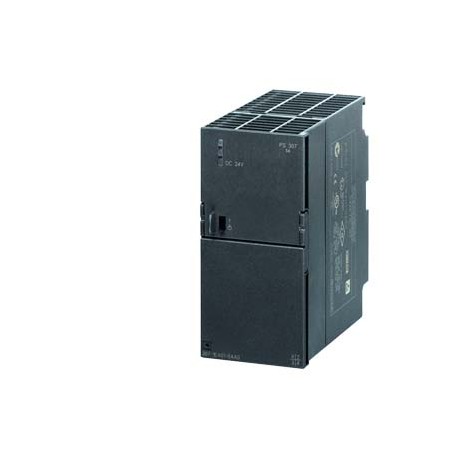

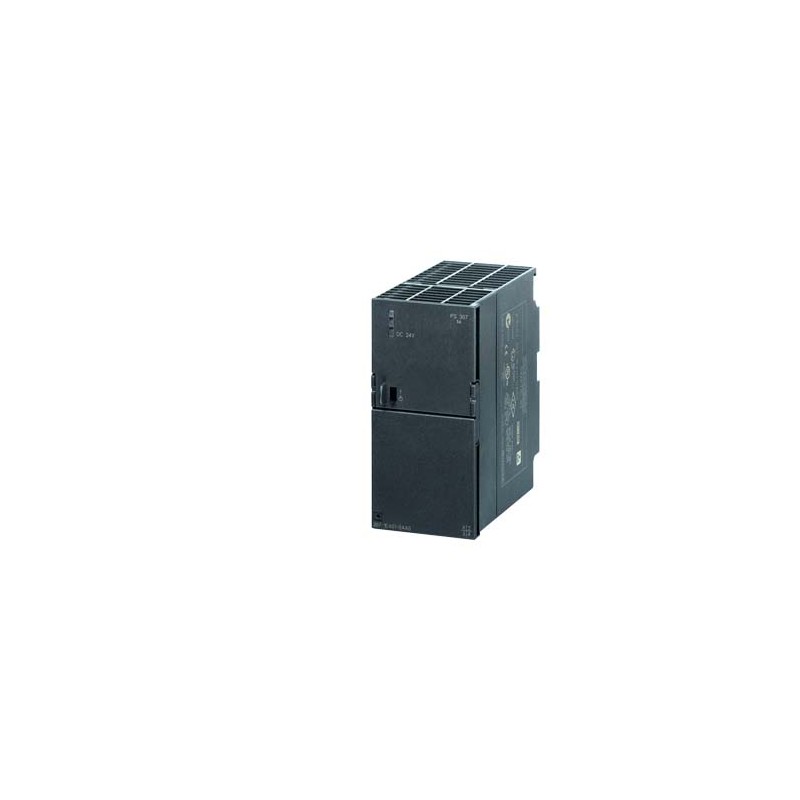

6AG1307-1EA01-7AA0 SIEMENS SIPLUS S7-300 PS 307 -25...+70°C avec Conformal Coating basé sur 6ES7307-1EA01-0A.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

6AG1307-1EA01-7AA0 SIEMENS SIPLUS S7-300 PS 307 -25...+70°C avec Conformal Coating basé sur 6ES7307-1EA01-0A..

6AG1307-1EA01-7AA0

SIEMENS

SIPLUS S7-300 PS 307 -25...+70°C avec Conformal Coating basé sur 6ES7307-1EA01-0AA0 . Alimentation stabilisée entrée : 120 CA/230V sortie : 24V CC/5A

SIPLUS S7-300 PS 307 -25...+70 °C avec revêtement formé basé sur 6ES7307-1EA01-0AA0 . Alimentation stabilisée. Entrée: CA 120/230 V, Sortie DC 24 V/5 A

Plus de détails


AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC000599 - Bloc d'alimentation

Valeur Unité
courant d'entrée max. CC (EF007362) -A
tension d'entrée CC (EF007120) -V
puissance dissipée (EF003034) -W
tension d'entrée CA 50 Hz (EF007118) ['85.0', '264']V
tension d'entrée CA 60 Hz (EF007119) ['85.0', '264']V
type de tension d'entrée (EF003033) AC
courant d'entrée max. à CA 50 Hz (EF007360) 2.3A
courant d'entrée max. à CA 60 Hz (EF007361) 2.3A
type de tension de sortie (EF008222) DC
tension de sortie CA 50 Hz (EF006999) ['-', '-']V
tension de sortie CA 60 Hz (EF007000) ['-', '-']V
tension de sortie CC (EF007001) ['23.27', '24.72']V
courant de sortie max. à CA 50 Hz (EF007351) -A
courant de sortie max. à CA 60 Hz (EF007352) -A
courant de sortie max. CC (EF007353) 5.0A
capacité de redondance (EF003156) false
adapté aux fonctions de sécurité (EF001597) false
largeur (EF000008) 60.0mm
hauteur (EF000040) 125.0mm
profondeur (EF000049) 120.0mm


SIPLUS S7-300 PS 307 -25...+70°C avec Conformal Coating basé sur 6ES7307-1EA01-0AA0 . Alimentation stabilisée entrée : 120 CA/230V sortie : 24V CC/5A
Tension d'alimentation
Valeur nominale (CA)
● 120 V CAOui; CA 85 ... 132 V
● 230 V CAOui; CA 170 ... 264 V
Tenue aux surtensions2,3x Ue Nom, 1,3 ms
Fréquence réseau
● Plage admissible, limite inférieure47 Hz
● Plage admissible, limite supérieure63 Hz
Temps de maintien sur panne réseau/d'alimentation
● Temps de maintien sur panne réseau/d'alimentation20 ms; min., pour Ia nom
● Taux de répétition, mini1 s
Courant d'entrée
Valeur nominale sous 120 V CA2,3 A
Valeur nominale sous 230 V CA1,2 A
Courant d'appel, maxi20 A; max. à 25 °C, durée max. 3 ms
I²t1,2 A²·s
Courant de fuite, typ.0,5 mA
Courant de fuite, max.3,5 mA
Tension de sortie
Valeur nominale (CC)24 V
Plage admissible, limite inférieure (CC)23,27 V
Plage admissible, limite supérieure (CC)24,72 V
Temps de montée, maxi2 s
Temps de montée, typique10 ms
Protection contre les surtensionsCircuit de régulation supplémentaire, coupure pour < 28,8 V, redémarrage autonome
Tenue aux courts-circuitsCoupure électronique, redémarrage autonome
Ondulation résiduelle, typique10 mV; Crête - Crête
Ondulation résiduelle, max.50 mV; Crête - Crête
Courant de sortie
Débit de courant (valeur nominale)5 A; 3 A @ > 60 °C, parallélisable
Puissance
Puissance active absorbée, typ.138 W
Puissance dissipée
Puissance dissipée, typ.18 W; env., pour Ua Nom, Ia Nom
Alarmes/diagnostic/information d'état
Signalisation de diagnostic par LED
● Signalisation d'état Sortie 24 V OK (verte)Oui
Séparation galvanique
Séparation galvanique primaire/secondaireOui; Tension de sortie TBTS Ua selon EN60950-1 et EN 50178
Isolation
Isolation vérifiée avecTension d'isolation nominale (24 V par rapport à L1) 250 V CA, testée sous 4 200 V CC
CEM
Immunité de perturbations CEMEN 61000-6-2
Emission de perturbations CEMEN 55022 Classe B
Degré et classe de protection
Classe de protection du matérielI
Normes, homologations, certificats
Marquage CEOui
Norme sur la limitation des harmoniques réseauEN 61000-3-2
Conditions ambiantes
Température ambiante en service
● mini-25 °C; = Tmin
● max.70 °C; = Tmax ; 60 °C @ UL/cUL, ATEX and FM use
Altitude en service par rapport au niveau de la mer
● Altitude d'installation, max.2 000 m
● Température ambiante - Pression atmosphérique - Altitude d'installationTmin ... Tmax à 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) à 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) à 658 hPa ... 540 hPa (+3 500 m ... +5 000 m) ; au-dessus de 2 000 m max. 75 V CC
Humidité relative de l'air
● avec condensation, essai selon CEI 60068-2-38, max.100 %; RH, condensation/gel inclus (pas de mise en service en condensation)
Tenue
Utilisation dans des installations industrielles stationnaires
— aux substances biologiquement actives selon EN 60721-3-3Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-3Oui; Classe 3C4 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-3Oui; Classe 3S4 y compris sable, poussière ; *
Utilisation sur des bateaux/en mer
— aux substances biologiquement actives selon EN 60721-3-6Oui; Classe 6B2 spores fongiques (faune exceptée) ; classe 6B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-6Oui; Classe 6C3 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-6Oui; Classe 6S3 y compris sable, poussière ; *
Utilisation dans les processus industriels
— aux substances chimiquement actives selon EN 60654-4Oui; Classe 3 (à l'exclusion des trichloréthylènes)
— conditions environnementales pour les systèmes de mesure et de contrôle des processus selon ANSI/ISA-71.04Oui; Niveau GX Groupe A/B (à l'exclusion des trichloréthylènes ; concentration de gaz agressifs admissible jusqu'aux limites d'EN 60721-3-3 classe 3C4) ; niveau LC3 (brouillard salin) et niveau LB3 (huiles)
Remarque
— Remarque pour la classification de conditions d'environnement selon EN 60721, EN 60654-4 et ANSI/ISA-71.04* Les capots de connecteur fournis doivent rester en place sur les interfaces non utilisées !
Dimensions
Largeur60 mm
Hauteur125 mm
Profondeur120 mm
Poids
Poids approx.0,6 kg
dernière modification :29-08-2020


Produit
Numéro d'article6AG1307-1EA01-7AA0
Description d'articleSIPLUS S7-300 PS 307 -25...+70°C avec Conformal Coating basé sur 6ES7307-1EA01-0AA0 . Alimentation stabilisée entrée : 120 CA/230V sortie : 24V CC/5A
Famille de produit1 phase, 24 V CC (pour S7-300 et ET200M)
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix471
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)23 Jour(s)
Poids Net par quantité0.600 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage17.00 x 13.00 x 7.00
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4042948575031
UPC040892933253
N° d'Export85044090
Rubrique catalogue (PDF)A&DSE/SIP ADD
Groupe de produit4626
Group CodeR740
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.09.2014
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-22-09
eClass7.127-24-22-09
eClass827-24-22-09
eClass927-24-22-09
eClass9.127-24-22-09
ETIM4EC000599
ETIM5EC000599
ETIM6EC000599
ETIM7EC000599
IDEA43575
UNSPSC1532-15-17-06
