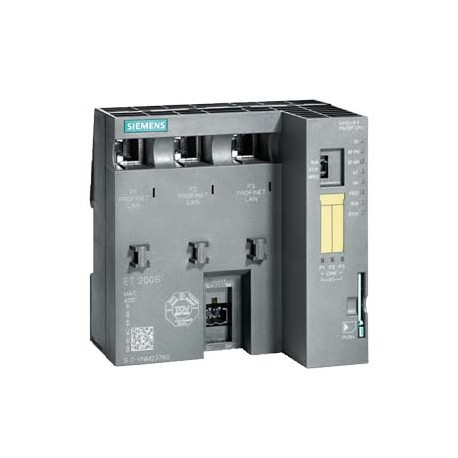

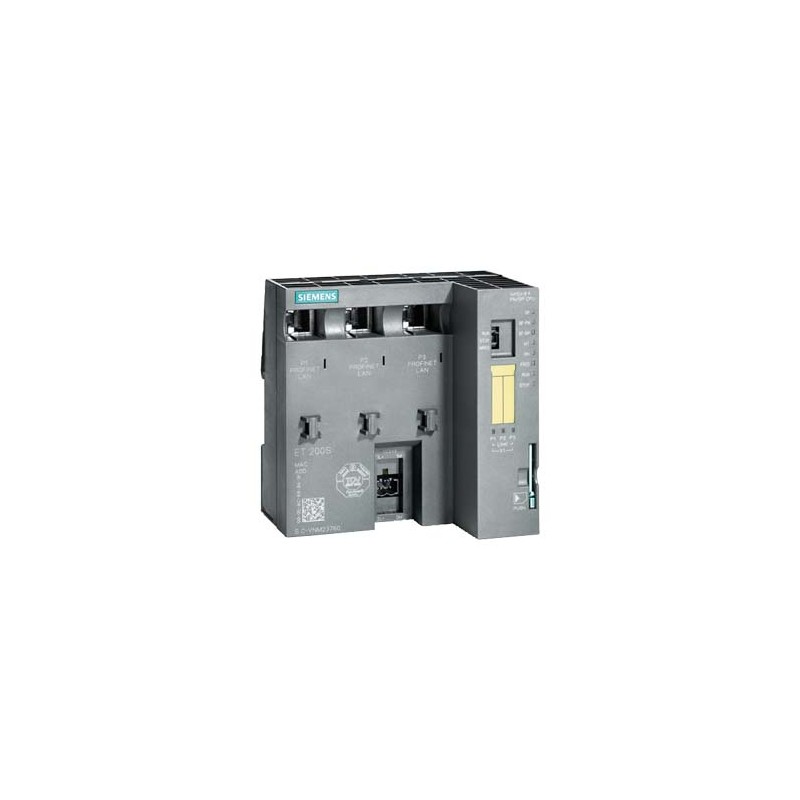

6AG1151-8FB01-2AB0 SIEMENS SIPLUS ET 200S IM 151-8F PN/DP -25 ... +60 °C, con Conformal Coating based on 6ES.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

6AG1151-8FB01-2AB0 SIEMENS SIPLUS ET 200S IM 151-8F PN/DP -25 ... +60 °C, con Conformal Coating based on 6ES..

6AG1151-8FB01-2AB0

SIEMENS

SIPLUS ET 200S IM 151-8F PN/DP -25 ... +60 °C, con Conformal Coating based on 6ES7151-8FB01-0AB0 . CPU per ET 200S, memoria di lavoro 256 KB, interfaccia PROFINET int. (con tre porte RJ45) come IO-Controller/I-Device senza batteria, MMC necessaria

SIPLUS ET 200 moduli di interfaccia con CPU fail-safe per ET 200S IM151-8F PN/DP, temperatura di lavoro da -25 a +60 ºCentígrados, con un livello di protezione speciale, basato su 6ES7151-8FB01-0AB0, 256 KB di Memoria centrale, con interfaccia PROFINET integrata (3 porte RJ45) come IO-Controller i/o del Dispositivo, senza batteria, richiede una scheda di memoria MMC

Maggiori dettagli


AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC001603 - bus di campo, periferica remota – apparecchio base

Valore Unità
con alimentazione elettrica integrata (EF003338) false
tensione d’entrata per AC 50 Hz (EF007118) ['-', '-']V
tensione d’entrata per AC 60 Hz (EF007119) ['-', '-']V
tensione d’entrata per DC (EF007120) ['20.4', '28.8']V
tipo di tensione d’ingresso (EF003033) DC
max. corrente d’entrata per AC 50 Hz (EF007360) -A
max. corrente d’entrata per AC 60 Hz (EF007361) -A
max. corrente d’entrata per DC (EF007362) 0.352A
tensione d’uscita per AC 50 Hz (EF006999) ['-', '-']V
tensione d’uscita per AC 60 Hz (EF007000) ['-', '-']V
tensione d’uscita per DC (EF007001) ['-', '-']V
tipo di tensione d’uscita (EF008222) -
max. corrente d’uscita per AC 50 Hz (EF007351) -A
max. corrente d’uscita per AC 60 Hz (EF007352) -A
max. corrente d’uscita per DC (EF007353) -A
numero di interfacce HW Industrial Ethernet (EF003020) 1
numero di interfacce HW PROFINET (EF006932) 3
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 0
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW wireless (EF006933) 0
numero di interfacce HW altre (EF003027) 0
con interfaccia ottica (EF003028) false
supporta protocollo TCP/IP (EF003050) true
supporta protocollo PROFIBUS (EF003052) false
supporta protocollo CAN (EF003053) false
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) false
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) true
supporta protocollo Data-Highway (EF003058) false
supporta protocollo DeviceNet (EF003059) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per PROFINET IO (EF007525) true
supporta il protocollo per PROFINET CBA (EF007524) true
supporta il protocollo per Foundation Fieldbus (EF007522) false
supporta il protocollo per EtherNet/IP (EF007521) false
supporta il protocollo per AS-Interface Safety at Work (EF007519) false
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) true
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) true
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) false
componenti del sistema (EF004118) true
grado di protezione (IP) (EF005474) IP20
numero di slot (EF003077) 63
con gruppi da innesto, I/O digitali (EF003078) true
con gruppi da innesto, I/O analogici (EF003079) true
con gruppi da innesto, moduli di comunicazione (EF003080) true
con gruppi da innesto, moduli funzionali e tecnologici (EF003081) true
con gruppi da innesto, moduli centrali (EF003082) true
con gruppi da innesto, altri (EF003083) true
esecuzione del collegamento elettrico (EF003961) raccordo a vite/molla
con separazione del potenziale (EF003272) true
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) true
accoppiatore bus per struttura stazione modulare presente (EF003990) true
montaggio su guida portante possibile (EF003972) true
montaggio a parete/diretto possibile (EF007020) true
montaggio frontale possibile (EF007016) -
montaggio su rack possibile (EF007018) -
adatto per funzioni di sicurezza (EF001597) true
categoria secondo EN 954-1 (EF006782) 4
SIL secondo IEC 61508 (EF009889) 3
livello di performance secondo EN ISO 13849-1 (EF007399) livello e
risorsa corrispondente (Ex ia) (EF004141) false
risorsa corrispondente (Ex ib) (EF004142) false
categoria di protezione antideflagrante per gas (EF003997) ATEX esecuzione antideflagrante per gas, cat. 3G
categoria di protezione antideflagrante per polvere (EF003998) senza
Larghezza (EF000008) 120.0mm
Altezza (EF000040) 119.5mm
profondità (EF000049) 75.0mm


SIPLUS ET 200S IM 151-8F PN/DP -25 ... +60 °C, con Conformal Coating based on 6ES7151-8FB01-0AB0 . CPU per ET 200S, memoria di lavoro 256 KB, interfaccia PROFINET int. (con tre porte RJ45) come IO-Controller/I-Device senza batteria, MMC necessaria
Informazioni generali
Versione hardware01
Versione del firmwareV3.2
Funzione del prodotto
● Funzionamento con sincronismo di clockNo
Engineering con
● Pacchetto di programmazioneDa STEP 7 V5.5, Distributed Safety V5.4 SP4
Tensione di alimentazione
Valore nominale (DC)24 V
Campo consentito, limite inferiore (DC)20,4 V
Campo consentito, limite superiore (DC)28,8 V
Protezione da inversione polaritàSì; contro la distruzione
Protezione esterna dei conduttori di alimentazione (raccomandazione)Interruttore magnetotermico DC 24 V / 16 A con caratteristica di sgancio tipo B o C. Avvertenza: Un interruttore magnetotermico DC 24 V / 16 A con caratteristica di sgancio tipo B interviene in anticipo e con caratteristica tipo C in ritardo rispetto al fusibile di protezione dell'apparecchiatura.
Tamponamento interruzione di rete e di tensione
● Tempo di tamponamento interruzione di rete/tensione5 ms
Corrente d'ingresso
Corrente d'inserzione, max.1,8 A; tipico
I²t0,13 A²·s
dalla tensione di alimentazione 1L+, max.352 mA; 426 mA con modulo master DP
Corrente d'uscita
per bus backplane (DC 5 V), max.700 mA
Potenza dissipata
Potenza dissipata, tip.5,5 W
Memoria
Memoria di lavoro
● integrata256 kbyte; per programma e dati
● ampliabileNo
● Grandezza della memoria ritentiva per blocchi dati ritentivi64 kbyte
Memoria di caricamento
● inseribile (MMC)Sì
● inseribile (MMC), max.8 Mbyte
● Memorizzazione dei dati su MMC (dopo l'ultima programmazione), min.10 y
Tamponamento
● presenteSì; assicurata dalla SIMATIC Micro Memory Card (esente da manutenzione)
Tempi di elaborazione della CPU
per operazioni a bit, tip.0,06 µs
per operazioni a parola, tip.0,12 µs
per operazioni in virgola fissa, tip.0,16 µs
per operazioni in virgola mobile, tip.0,59 µs
CPU-blocchi software
Numero di blocchi software (totale)1 024; (DB, FC, FB); il numero massimo di blocchi caricabili dipende dall'MMC impiegata.
DB
● Numero, max.1 024; Campo numerico: 1 ... 16000
● Grandezza, max.64 kbyte
FB
● Numero, max.1 024; Campo numerico: 0 ... 7999
● Grandezza, max.64 kbyte
FC
● Numero, max.1 024; Campo numerico: 0 ... 7999
● Grandezza, max.64 kbyte
OB
● DescrizioneVedi lista operazioni S7-300
● Grandezza, max.64 kbyte
● Numero di OB di ciclo libero1; OB 1
● Numero di OB di allarme orologio1; OB 10
● Numero di OB di allarme di ritardo2; OB 20, 21
● Numero di OB di allarme a tempo4; OB 32, 33, 34, 35
● Numero di OB di allarme di processo1; OB 40
● Numero degli OB di allarme DPV13; OB 55, 56, 57
● Numero di OB di sincronismo di clock1; OB 61; solo per PROFINET
● Numero di OB di avvio1; OB 100
● Numero di OB di errore asincrono6; OB 80, 82, 83, 85, 86, 87 (OB83 solo per periferia centrale e PROFINET IO)
● Numero di OB di errore sincrono2; OB 121, 122
Profondità di annidamento
● per classe di priorità16
● in più all'interno di un OB d'errore4
Temporizzatori, contatori e loro ritentività
Contatori S7
● Numero256
Ritentività
— impostabileSì
— Limite inferiore0
— Limite superiore255
— preimpostatoZ 0 ... Z 7
Campo di conteggio
— impostabileSì
— Limite inferiore0
— Limite superiore999
IEC-Counter
● presenteSì
● TipoSFB
● Numeroillimitato (limitato solo dalla memoria di lavoro)
Temporizzatori S7
● Numero256
Ritentività
— impostabileSì
— Limite inferiore0
— Limite superiore255
— preimpostatonessuna ritentività
Campo dei tempi
— Limite inferiore10 ms
— Limite superiore9 990 s
IEC-Timer
● presenteSì
● TipoSFB
● Numeroillimitato (limitato solo dalla memoria di lavoro)
Aree dati e loro ritentività
Merker
● Numero, max.256 byte
● Ritentività in essereSì
● Ritentività preimpostataMB 0 ... MB 15
● Numero di merker di clock8; 1 byte di merker
Blocchi dati
● Ritentività impostabileSì; tramite proprietà "Non Retain" del DB
● Ritentività preimpostataSì
Dati locali
● per classe di priorità, max.32 768 byte; max. 2048 byte per blocco
Area di indirizzi
Area di indirizzi di periferia
● Ingressi2 048 byte
● Uscite2 048 byte
di cui decentrate
— Ingressi2 048 byte
— Uscite2 048 byte
Immagine di processo
● Ingressi, impostabili2 048 byte
● Uscite, impostabili2 048 byte
● Ingressi, preimpostati128 byte
● Uscite, preimpostate128 byte
Immagini di processo parziali
● Numero di immagini di processo parziali, max.1; con PROFINET IO la lunghezza dei dati utili è limitata a 1600 byte
Canali digitali
● Ingressi16 336
— di cui centralmente496
● Uscite16 336
— di cui centralmente496
Canali analogici
● Ingressi1 021
— di cui centralmente124
● Uscite1 021
— di cui centralmente124
Configurazione hardware
Numero di unità per sistema, max.63; centrale
Guida profilata
● Numero di guide profilate impiegabili1
● Lunghezza della guida profilata, max.Larghezza di stazione: ≤ 1 m o < 2 m
Ora
Orologio
● Orologio hardware (orologio in tempo reale)Sì
● tamponato e sincronizzabileSì
● Durata tamponamento6 wk; con 40 °C di temperatura ambiente, tip.
● Scostamento giornaliero, max.10 s; tip.: 2 s
● Comportamento dell'orologio dopo RETE-ONL'orologio continua a funzionare dopo RETE OFF
● Comportamento dell'orologio allo scadere del tempo di bufferizzazioneL'orologio continua a fornire l'ora, al momento della caduta dell'alimentazione
Contatore ore di esercizio
● Numero1
● Numero/campo numerico0
● Campo dei valori0 ... 2^31 ore (con l'impiego dell'SFC 101)
● Granularità1 h
● ritentiviSì; deve essere riavviato ad ogni nuovo avvio
Sincronizzazione oraria
● supportatiSì
● su MPI, masterNo
● su MPI, slaveNo
● su DP, masterSì; con modulo master DP
● su DP, SlaveSì; con modulo master DP
● nell'AS, masterNo
● nell'AS, slaveNo
● su Ethernet tramite NTPSì; come client
1ª interfaccia
Tipo di interfacciaPROFINET
FisicaEthernet
con separazione di potenzialeSì
Determinazione automatica della velocità di trasmissioneSì
AutonegotiationSì
AutocrossingSì
Modifica dell'indirizzo IP nel runtime, supportataSì
Fisica dell'interfaccia
● Numero delle porte3; RJ45
● Switch integratoSì
Protocolli
● MPINo
● PROFINET IO-ControllerSì; anche contemporaneamente con funzionalità di IO-Device
● PROFINET IO-DeviceSì; Anche contemporaneamente con funzionalità di IO-Controller
● PROFINET CBASì
● Master PROFIBUS DPNo
● Slave PROFIBUS DPNo
● Comunicazione IE apertaSì; tramite TCP/IP, ISO on TCP, UDP
● Web ServerSì
● Collegamento punto a puntoNo
PROFINET IO-Controller
● Velocità di trasmissione, max.100 Mbit/s; full-duplex
Servizi
— Comunicazione PG/PCSì
— RoutingSì; con modulo master DP
— Comunicazione S7Sì; con FB caricabili
— Sincronismo di clockSì; OB 61; solo con PROFINET IO
— IRTSì
— MRPSì
— Shared DeviceSì
— Avvio priorizzatoSì
— Numero di IO-Device con avviamento priorizzato, max.32
— Numero di IO-Device collegabili, max.128
— Di cui IO-Device con IRT, max.64
— di cui in linea, max.64
— Numero di IO-Device con IRT e l'opzione "Elevata flessibilità", max.128
— di cui in linea, max.61
— Numero di IO-Device collegabili per RT, max.128
— di cui in linea, max.128
— Attivazione/disattivazione di IO-DeviceSì
— Numero di IO-Device contemporaneamente attivabili/disattivabili, max.8
— cambio di IO-Device durante il funzionamento (porte partner), supportatoSì
— Numero di IO-Device collegabili per tool, max.8
— Sostituzione apparecchiatura senza supporto di memoria rimovibileSì
— Clock di trasmissione250 μs, 500 μs,1 ms; 2 ms, 4 ms (non per IRT con l'opzione "Elevata flessibilità")
— Tempo di aggiornamentoIl valore minino dipende dalla componente di comunicazione impostata per PROFINET IO, dal numero di IO-Device e dal numero di dati utili progettati.
— Tempi di aggiornamento250 µs ... 512 ms (in dipendenza del modo operativo, per informazioni dettagliate vedi Istruzioni operative "Modulo d'interfaccia IM151-8 PN/DP CPU")
Area di indirizzi
— Ingressi, max.2 kbyte
— Uscite, max.2 kbyte
— Coerenza dei dati utili, max.1 024 byte; per PROFINET IO
PROFINET IO-Device
Servizi
— Comunicazione PG/PCSì
— RoutingSì
— Comunicazione S7Sì; con FB caricabili
— Sincronismo di clockNo
— IRTSì
— MRPSì
— PROFIenergySì; Con SFB 73 / 74 predisposizione per FB standard PROFIenergy caricabile per I-Device
— Shared DeviceSì
— Numero di IO-Controller con Shared Device, max.2
Memoria di trasferimento
— Ingressi, max.1 440 byte; per ogni IO-Controller con Shared Device
— Uscite, max.1 440 byte; per ogni IO-Controller con Shared Device
Sottomoduli
— Numero, max.64
— Dati utili per sottomodulo, max.1 024 byte
PROFINET CBA
● Trasmissione aciclicaSì
● Trasmissione ciclicaSì
Comunicazione IE aperta
● Numero di collegamenti, max.8
● Numeri di porte locali utilizzate lato sistema0, 20, 21, 23, 25, 80, 102, 135, 161, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535
2ª interfaccia
Tipo di interfacciaInterfaccia esterna tramite modulo master 6ES7138-4HA00-0AB0
FisicaRS 485
con separazione di potenzialeSì
Alimentazione all'interfaccia (DC 15 ... 30 V), max.No
Protocolli
● MPINo
● PROFINET IO-ControllerNo
● PROFINET IO-DeviceNo
● PROFINET CBANo
● Master PROFIBUS DPSì
● Slave PROFIBUS DPNo
● Comunicazione IE apertaNo
● Web ServerNo
Master PROFIBUS DP
● Velocità di trasmissione, max.12 Mbit/s
● Numero di slave DP, max.32; per stazione
Servizi
— Comunicazione PG/PCSì
— RoutingSì
— Comunicazione dati globaliNo
— Comunicazione base S7Sì; solo blocchi I
— Comunicazione S7Sì
— Comunicazione S7, come clientNo
— Comunicazione S7, come serverSì
— EquidistanzaSì
— Sincronismo di clockNo
— SYNC/FREEZESì
— Attivazione/disattivazione di slave DPSì
— Numero di slave DP contemporaneamente attivabili/disattivabili, max.8
— Scambio dati diretto (traffico trasversale)Sì
— DPV1Sì
Area di indirizzi
— Ingressi, max.2 048 byte
— Uscite, max.2 048 byte
Dati utili per slave DP
— Ingressi, max.244 byte
— Uscite, max.244 byte
Protocolli
Funzionamento ridondante
Ridondanza dei mezzi trasmissivi
— Tempo di commutazione in caso di rottura conduttore, tip.200 ms; PROFINET MRP
— Numero di nodi/partner nell'anello, max.50
Comunicazione IE aperta
● TCP/IPSì; tramite interfaccia PROFINET integrata e FB caricabili
— Numero di collegamenti, max.8
— Lunghezza dei dati con tipo di collegamento 01H, max.1 460 byte
— Lunghezza dei dati con tipo di collegamento 11H, max.32 768 byte
— più collegamenti passivi per porta, supportatiSì
● ISO-on-TCP (RFC1006)Sì; tramite interfaccia PROFINET integrata e FB caricabili
— Numero di collegamenti, max.8
— Lunghezza dei dati, max.32 768 byte
● UDPSì; tramite interfaccia PROFINET integrata e FB caricabili
— Numero di collegamenti, max.8
— Lunghezza dei dati, max.1 472 byte
Web Server
● supportatiSì
● Pagine Web definite dall'utenteSì
● Numero di client HTTP5
Funzioni di comunicazione
Comunicazione PG/PCSì
Routing di set di datiSì; con modulo master DP
Comunicazione dati globali
● supportatiNo
Comunicazione base S7
● supportatiSì; blocchi I
● Dati utili per job, max.76 byte
● Dati utili per job (di cui coerenti), max.76 byte
Comunicazione S7
● supportatiSì
● come serverSì
● come clientSì; tramite interfaccia PROFINET integrata e FB caricabili
● Dati utili per job, max.vedi Guida in linea di STEP 7 (parametri comuni degli SFB/FB e degli SFC/FC della comunicazione S7)
PROFINET CBA (con il carico di comunicazione di riferimento impostato)
● Impostazione di riferimento per il carico di comunicazione della CPU50 %
● Numero di partner d'interconnessione remoti32
● Numero di funzioni master/slave30
● Somma di tutti i collegamenti master/slave1 000
● Lunghezza dei dati di tutti i collegamenti master/slave in arrivo, max.4 000 byte
● Lunghezza dei dati di tutti i collegamenti master/slave in partenza, max.4 000 byte
● Numero di interconnessioni PROFIBUS e interne all'apparecchiatura500
● Lunghezza dei dati delle interconnessioni PROFIBUS e interne alle apparecchiature, max.4 000 byte
● Lunghezza dei dati per collegamento, max.1 400 byte
Interconnessioni remote con trasmissione aciclica
— Intervallo di campionamento, min.500 ms
— Numero di interconnessioni entranti100
— Numero di interconnessioni uscenti100
— Lunghezza dei dati di tutte le interconnessioni entranti, max.2 000 byte
— Lunghezza dei dati di tutte le interconnessioni uscenti, max.2 000 byte
— Lunghezza dei dati per collegamento, max.1 400 byte
Interconnessioni remote con trasmissione ciclica
— Frequenza di trasmissione: intervallo di trasmissione, min.1 ms
— Numero di interconnessioni entranti200
— Numero di interconnessioni uscenti200
— Lunghezza dei dati di tutte le interconnessioni entranti, max.2 000 byte
— Lunghezza dei dati di tutte le interconnessioni uscenti, max.2 000 byte
— Lunghezza dei dati per collegamento, max.450 byte
Variabili HMI tramite PROFINET (acicliche)
— Numero di stazioni accessibili per variabili HMI (PN OPC/iMap)3; 2 x PN OPC / 1 x iMap
— Aggiornamento variabili HMI500 ms
— Numero di variabili HMI200
— Lunghezza dei dati di tutte le variabili HMI, max.2 000 byte
Funzionalità di Proxy PROFIBUS
— supportatiSì
— Numero di apparecchiature PROFIBUS collegate16
— Lunghezza dei dati per collegamento, max.240 byte; dipendente da slave
iPAR-Server
● supportatiSì
Numero di collegamenti
● totale12
● utilizzabile per comunicazione PG11
— riservati per comunicazione PG1
— impostabili per comunicazione PG, min.1
— impostabili per comunicazione PG, max.11
● utilizzabile per comunicazione OP11
— riservati per comunicazione OP1
— impostabili per comunicazione OP, min.1
— impostabili per comunicazione OP, max.11
● utilizzabile per comunicazione base S710
— riservati per comunicazione base S70
— impostabili per comunicazione base S7, min.0
— impostabili per comunicazione base S7, max.10
● utilizzabile per comunicazione S710; con FB caricabili
— impostabili per comunicazione S7, max.10
● Numero totale delle istanze, max.32
● utilizzabile per routing4; max.
Funzioni di segnalazione S7
Numero di stazioni collegabili per funzioni di segnalazione, max.12; dipendente dai collegamenti progettati per comunicazione PG/OP e comunicazione base S7
Segnalazioni diagnostiche di processoSì; ALARM_S, ALARM_SC, ALARM_SQ, ALARM_D, ALARM_DQ
Blocchi Alarm-S attivi contemporaneamente, max.300
Funzioni di test e di messa in servizio
Stato bloccoSì; fino a 2 contemporaneamente
Passo singoloSì
Numero di punti d'arresto4
Stato/comando
● Stato/forzamento di variabiliSì
● Variabiliingressi, uscite, merker, DB, temporizzatori, contatori
● Numero di variabili, max.30
— di cui variabili per stato, max.30
— di cui variabili per forzamento, max.14
Forzamento permanente
● Forzamento permanenteSì
● Forzamento permanente, variabiliI/O
● Numero di variabili, max.10
Buffer diagnostico
● presenteSì
● Numero di registrazioni, max.500
— impostabileNo
— di cui con sicurezza da caduta della rete100; solo le ultime 100 voci immesse sono ritentive
Allarmi/diagnostica/informazioni di stato
AllarmiSì
Funzione di diagnosticaSì
LED di visualizzazione diagnostica
● per manutenzioneSì; MT
● Guasto del bus BF (rosso)Sì; BF-PN
● Errore cumulativo SF (rosso)Sì
● Sorveglianza dell'alimentazione di tensione 24 V ON (verde)Sì
● Attività sul bus PROFINET (verde)Sì; Link P1/P2/P3
Separazione di potenziale
tra PROFIBUS DP e tutti gli altri circuitiSì
Isolamento
Isolamento testato conDC 500 V
Grado di protezione e classe di sicurezza
Grado di protezione IPIP20
Norme, omologazioni, certificati
Marchio CESì
RCM (ex C-TICK)Sì
Condizioni ambientali
Temperatura ambiente in esercizio
● min.-25 °C; = Tmin
● max.60 °C; = Tmax
Altitudine durante il funzionamento, con riferimento a livello del mare
● Altitudine di installazione max. s.l.m.2 000 m
● temperatura ambiente, pressione atmosferica, altitudine d'installazioneTmin ... Tmax con 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m)
Umidità relativa
● con condensa, test effettuato secondo IEC 60068-2-38, max.100 %; RH, incl. condensa / gelo consentiti (nessuna messa in servizio in presenza di condensa)
Resistenza
Impiego in impianti industriali fissi
— a sostanze biologicamente attive secondo EN 60721-3-3Sì; Classe 3B2, spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-3Sì; Classe 3C4 (umidità relativa < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-3Sì; Classe 3S4 incl. sabbia, polvere; *
Impiego su navi/offshore
— a sostanze biologicamente attive secondo EN 60721-3-6Sì; Classe 6B2, spore di muffe, funghi e spugne (esclusa fauna); Classe 6B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-6Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-6Sì; Classe 6S3 incl. sabbia, polvere; *
Impiego nella tecnica di processo industriale
— a sostanze chimicamente attive secondo EN 60654-4Sì; Classe 3 (ad esclusione del tricloroetilene)
— Condizioni ambientali per i sistemi di processo, misura e comando secondo ANSI/ISA-71.04Sì; Livello GX gruppo A/B (ad esclusione del tricloroetilene; sono consentite concentrazioni di gas nocivi fino ai valori limite della norma EN 60721-3-3 Classe 3C4); livello LC3 (nebbia salina) e livello LB3 (olio industriale)
Nota
— Nota per la classificazione di condizioni ambientali secondo EN 60721, EN 60654-4 e ANSI/ISA-71.04* Le connessioni non utilizzate devono restare chiuse durante l'esercizio con le coperture fornite in dotazione!
Progettazione
Software di progettazione
● STEP 7Sì; da V5.5
programmazione
● Repertorio operazioniVedere lista operazioni
● Livelli di parentesi8
● Funzioni di sistema (SFC)Vedere lista operazioni
● Blocchi funzionali di sistema (SFB)Vedere lista operazioni
Linguaggio di programmazione
— KOPSì
— FUPSì
— AWLSì
— SCLSì; opz.
— CFCSì; opz.
— GRAPHSì; opz.
— HiGraph®Sì; opz.
Protezione del know-how
● Protezione del programma applicativo/protezione con passwordSì
● Codifica bloccoSì; con S7-Block Privacy
Sorveglianza ciclo
● Limite inferiore1 ms
● Limite superiore6 000 ms
● impostabileSì
● preimpostato150 ms
Dimensioni
Larghezza120 mm; Modulo master DP: 35 mm
Altezza119,5 mm
Profondità75 mm
Pesi
Peso, ca.320 g; Modulo master DP: ca. 100 g
Ultima modifica:19/08/2020


Prodotto
Numero Articolo (MFN)6AG1151-8FB01-2AB0
DescrizioneSIPLUS ET 200S IM 151-8F PN/DP -25 ... +60 °C, con Conformal Coating based on 6ES7151-8FB01-0AB0 . CPU per ET 200S, memoria di lavoro 256 KB, interfaccia PROFINET int. (con tre porte RJ45) come IO-Controller/I-Device senza batteria, MMC necessaria
Famiglia ProdottoSIPLUS IM 151-8 F PN/DP CPU
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5AJ / 473
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99H
Tempo minimo di produzione32 Giorno / Giorni
Peso netto0,380 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo13,20 x 15,30 x 9,10
Package size unit of measureCM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4042948586907
UPC804766056178
Codice doganale85389091
LKZ_FDB/ CatalogIDA&DSE/SIP ADD
Gruppo prodotti4572
Group CodeR740
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.01.12
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

4,4'-isopropylidenediphenol (Bisphenol A, BPA)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-24-26-07
eClass7.127-24-26-07
eClass827-24-26-07
eClass927-24-26-07
eClass9.127-24-26-07
ETIM4EC001603
ETIM5EC001603
ETIM6EC001603
ETIM7EC001603
IDEA43565
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1151-8FB01-2AB0 IT_6AG1151-8FB01-2AB0.pdf 181 Kbytes 6AG1151-8FB01-2AB0 IT_6AG1151-8FB01-2AB0.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
