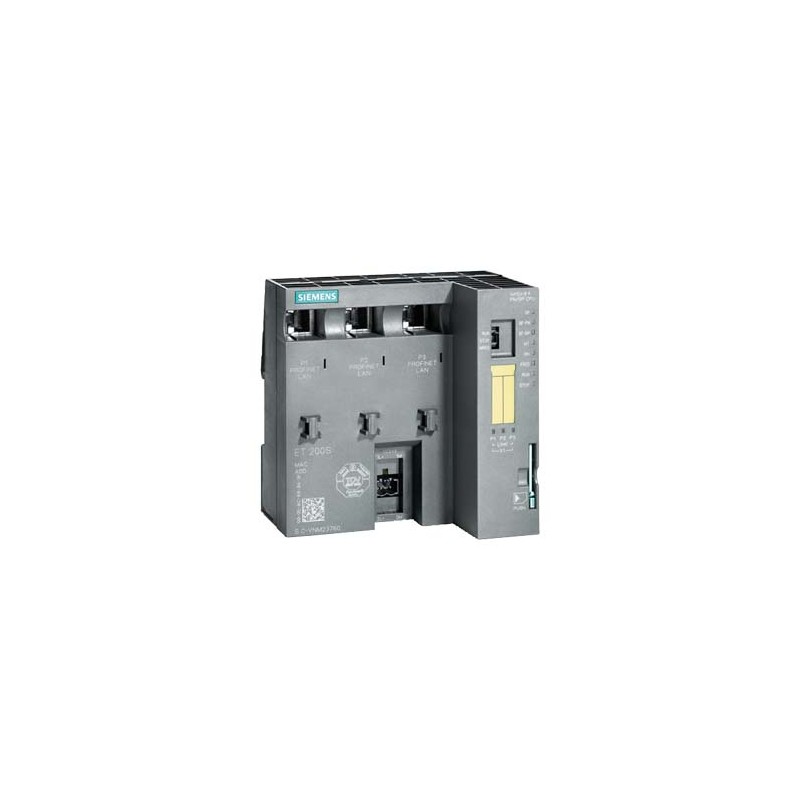

6AG1151-8FB01-2AB0 SIEMENS SIPLUS ET 200S IM 151-8F PN/DP -25...+60 °C con revestimiento conformado basado e..
6AG1151-8FB01-2AB0
SIEMENS
SIPLUS ET 200S IM 151-8F PN/DP -25...+60 °C con revestimiento conformado basado en 6ES7151-8FB01-0AB0 . CPU para ET 200S, Memoria de trabajo de 256 KB, interfaz PROFINET int. (con tres puertos RJ45) como controlador/dispositivo IO sin batería, Se necesita MMC
SIPLUS ET 200, módulo de interfaz con CPU de seguridad para ET 200S IM151-8F PN/DP, temperatura de trabajo de -25 a +60 ºCentígrados, con capa de protección especial, basado en el 6ES7151-8FB01-0AB0, 256 KB de Memoria central, con interfase PROFINET integrada (con 3 puertos RJ45) como Controlador IO/Dispositivo IO, sin pila, requiere tarjeta de memoria MMC
AUTOMATIZACIÓN > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS
Más vendidos
▲Más Información
▲ETIM: EC001603 - Dispositivo básico de periférico descentralizado de bus de campo
| Valor | Unidad | |
|---|---|---|
| Con fuente de alimentación integrada (EF003338) | false | |
| Tensión de entrada a 50 Hz CA (EF007118) | ['-', '-'] | V |
| Tensión de entrada a 60 Hz CA (EF007119) | ['-', '-'] | V |
| Tensión de entrada CC (EF007120) | ['20.4', '28.8'] | V |
| Tipo de tensión de entrada (EF003033) | CC | |
| Corriente máxima de entrada en CA 50 Hz (EF007360) | - | A |
| Corriente máxima de entrada en CA 60 Hz (EF007361) | - | A |
| Corriente máxima de entrada en CC (EF007362) | 0.352 | A |
| Tensión de salida a 50 Hz CA (EF006999) | ['-', '-'] | V |
| Tensión de salida a 60 Hz CA (EF007000) | ['-', '-'] | V |
| Tensión de salida en CC (EF007001) | ['-', '-'] | V |
| Tipo de tensión de salida (EF008222) | - | |
| Corriente máxima de salida CA 50 Hz (EF007351) | - | A |
| Corriente máxima de salida CA 60 Hz (EF007352) | - | A |
| Corriente máx. de salida CC (EF007353) | - | A |
| Número de interfaces HW Ethernet industrial (EF003020) | 1 | |
| Número de interfaces PROFINET (EF006932) | 3 | |
| Número de interfaces HW RS232 (EF003021) | 0 | |
| Número de interfaces HW RS422 (EF003022) | 0 | |
| Número de interfaces HW RS485 (EF003023) | 0 | |
| Número de interfaces HW en serie TTY (EF003024) | 0 | |
| Número de interfaces HW USB (EF003025) | 0 | |
| Número de interfaces HW en paralelo (EF003026) | 0 | |
| Número de interfaces HW sin cables (EF006933) | 0 | |
| Número de interfaces HW Otras (EF003027) | 0 | |
| Con interfaz óptica (EF003028) | false | |
| Soporta el protocolo TCP/IP (EF003050) | true | |
| Soporta el protocolo PROFIBUS (EF003052) | false | |
| Soporta el protocolo CAN (EF003053) | false | |
| Soporta el protocolo INTERBUS (EF003054) | false | |
| Soporta el protocolo ASI (EF003051) | false | |
| Soporta el protocolo EIB (EF003055) | false | |
| Soporta el protocolo Modbus (EF003057) | true | |
| Soporta el protocolo de autopista de datos (EF003058) | false | |
| Soporta el protocolo DeviceNet (EF003059) | false | |
| Soporta el protocolo SUCONET (EF003060) | false | |
| Soporta el protocolo LON (EF003017) | false | |
| Soporta el protocolo SERCOS (EF006657) | false | |
| Soporta el protocolo PROFINET IO (EF007525) | true | |
| Soporta el protocolo PROFINET CBA (EF007524) | true | |
| Soporta el protocolo Foundation Fieldbus (EF007522) | false | |
| Soporta el protocolo Ethernet/IP (EF007521) | false | |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | false | |
| Soporta el protocolo DeviceNet Safety (EF007520) | false | |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | false | |
| Soporta el protocolo PROFIsafe (EF007526) | true | |
| Soporta el protocolo SafetyBUS p (EF007527) | false | |
| Soporta el protocolo para otros sistemas bus (EF003062) | true | |
| Estándar inalámbrico Bluetooth (EF007178) | false | |
| Estándar inalámbrico WLAN 802.11 (EF007179) | false | |
| Estándar de radio GPRS (EF008523) | false | |
| Estándar de radio GSM (EF008524) | false | |
| Estándar de radio UMTS (EF008525) | false | |
| Maestro de enlace E/S (EF007298) | false | |
| Componente del sistema (EF004118) | true | |
| Clase de protección (IP) (EF005474) | IP20 | |
| Número de ranuras (EF003077) | 63 | |
| Con módulos enchufables, E/S digital (EF003078) | true | |
| Con módulos enchufables, E/S analógica (EF003079) | true | |
| Con módulos enchufables, módulos de comunicación (EF003080) | true | |
| Con módulos enchufables, funciones o módulos de tecnología (EF003081) | true | |
| Con módulos enchufables, módulos centrales (EF003082) | true | |
| Con módulos enchufables, otros (EF003083) | true | |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de abrazadera con resorte/tornillos | |
| Con aislamiento galvánico (EF003272) | true | |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | true | |
| Con acoplador de bus para la configuración de la estación modular (EF003990) | true | |
| Montaje en carril posible (EF003972) | true | |
| Montaje en pared/directo posible (EF007020) | true | |
| Instalación frontal posible (EF007016) | - | |
| Montaje en rack posible (EF007018) | - | |
| Adecuado para funciones de seguridad (EF001597) | true | |
| Categoría según EN 954-1 (EF006782) | 4 | |
| SIL según IEC 61508 (EF009889) | 3 | |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Nivel e | |
| Equipos asociados (Ex ia) (EF004141) | false | |
| Equipos asociados (Ex ib) (EF004142) | false | |
| Categoría de protección contra explosiones para gas (EF003997) | Protección Ex para gas ATEX, Cat. 3 | |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno | |
| Anchura (EF000008) | 120.0 | mm |
| Altura (EF000040) | 119.5 | mm |
| Profundidad (EF000049) | 75.0 | mm |
| SIPLUS ET 200S IM 151-8F PN/DP -25...+60 °C con revestimiento conformado basado en 6ES7151-8FB01-0AB0 . CPU para ET 200S, Memoria de trabajo de 256 KB, interfaz PROFINET int. (con tres puertos RJ45) como controlador/dispositivo IO sin batería, Se necesita MMC | ||
| Información general | ||
| Versión funcional del HW | 01 | |
| Versión de firmware | V3.2 | |
| Función del producto | ||
| ● Modo isócrono | No | |
| Ingeniería con | ||
| ● Paquete de programación | STEP 7 V5.5, Distributed Safety V5.4 SP4 o superiores | |
| Tensión de alimentación | ||
| Valor nominal (DC) | 24 V | |
| Rango admisible, límite inferior (DC) | 20,4 V | |
| Rango admisible, límite superior (DC) | 28,8 V | |
| Protección contra inversión de polaridad | Sí; antidestrucción | |
| Protección externa para líneas de alimentación (recomendación) | Automático magnetotérmico 24 V DC/16 A con curva de disparo B o C. Nota: Un magnetotérmico 24 V DC/16 A con curva B se dispara, con curva B, antes que el fusible que protege el equipo y, con curva C, después. | |
| Puenteo de caídas de red y tensión | ||
| ● Puenteo de caídas de red/de tensión | 5 ms | |
| Intensidad de entrada | ||
| Intensidad de cierre, máx. | 1,8 A; típicamente | |
| I²t | 0,13 A²·s | |
| de la tensión de alimentación 1L+, máx. | 352 mA; 426 mA con módulo maestro DP | |
| Intensidad de salida | ||
| Para bus de fondo (5 V DC), máx. | 700 mA | |
| Pérdidas | ||
| Pérdidas, típ. | 5,5 W | |
| Memoria | ||
| Memoria de trabajo | ||
| ● integrada | 256 kbyte; para programa y datos | |
| ● ampliable | No | |
| ● Tamaño de la memoria no volátil para bloques de datos remanentes | 64 kbyte | |
| Memoria de carga | ||
| ● enchufable (MMC) | Sí | |
| ● enchufable (MMC), máx. | 8 Mbyte | |
| ● Conservación de datos en MMC (tras última programación), mín. | 10 y | |
| Respaldo | ||
| ● existente | Sí; garantiz. por SIMATIC Micro Memory Card (sin mantenimiento) | |
| Tiempos de ejecución de la CPU | ||
| para operaciones de bits, típ. | 0,06 µs | |
| para operaciones a palabras, típ. | 0,12 µs | |
| para artitmética de coma fija, típ. | 0,16 µs | |
| para artitmética de coma flotante, típ. | 0,59 µs | |
| CPU-bloques | ||
| Nº de bloques (total) | 1 024; (DB, FC, FB); la cantidad máxima de bloques cargables puede verse reducida por la MMC utilizada por el usuario. | |
| DB | ||
| ● Número, máx. | 1 024; Banda numérica: 1 a 16000 | |
| ● Tamaño, máx. | 64 kbyte | |
| FB | ||
| ● Número, máx. | 1 024; Banda numérica: 0 a 7999 | |
| ● Tamaño, máx. | 64 kbyte | |
| FC | ||
| ● Número, máx. | 1 024; Banda numérica: 0 a 7999 | |
| ● Tamaño, máx. | 64 kbyte | |
| OB | ||
| ● Descripción | Ver Lista de operaciones S7-300 | |
| ● Tamaño, máx. | 64 kbyte | |
| ● Nº de OBs de ciclo libre | 1; OB 1 | |
| ● Nº de OBs de alarma horaria | 1; OB 10 | |
| ● Nº de OBs de alarma de retardo | 2; OB 20, 21 | |
| ● Nº de OBs de alarma cíclica | 4; OB 32, 33, 34, 35 | |
| ● Nº de OBs de alarma de proceso | 1; OB 40 | |
| ● Nº de OBs de alarmas DPV1 | 3; OB 55, 56, 57 | |
| ● Nº de OBs de modo isócrono | 1; OB 61; sólo para PROFINET | |
| ● Nº de OBs de arranque | 1; OB 100 | |
| ● Nº de OBs de errores asíncronos | 6; OB 80, 82, 83, 85, 86, 87 (OB83 sólo para periferia central y PROFINET IO) | |
| ● Nº de OBs de errores síncronos | 2; OB 121, 122 | |
| Profundidad de anidamiento | ||
| ● por cada prioridad | 16 | |
| ● adicional, dentro de un OB de error | 4 | |
| Contadores, temporizadores y su remanencia | ||
| Contadores S7 | ||
| ● Cantidad | 256 | |
| Remanencia | ||
| — Configurable | Sí | |
| — Límite inferior | 0 | |
| — Límite superior | 255 | |
| — predeterminado | Z 0 a Z 7 | |
| Rango de contaje | ||
| — Configurable | Sí | |
| — Límite inferior | 0 | |
| — Límite superior | 999 | |
| Contadores IEC | ||
| ● existente | Sí | |
| ● Clase | SFB | |
| ● Cantidad | ilimitado (limitado sólo por la memoria de trabajo) | |
| Temporizadores S7 | ||
| ● Cantidad | 256 | |
| Remanencia | ||
| — Configurable | Sí | |
| — Límite inferior | 0 | |
| — Límite superior | 255 | |
| — predeterminado | sin remanencia | |
| Rango de tiempo | ||
| — Límite inferior | 10 ms | |
| — Límite superior | 9 990 s | |
| Temporizadores IEC | ||
| ● existente | Sí | |
| ● Clase | SFB | |
| ● Cantidad | ilimitado (limitado sólo por la memoria de trabajo) | |
| Áreas de datos y su remanencia | ||
| Marcas | ||
| ● Número, máx. | 256 byte | |
| ● Remanencia disponible | Sí | |
| ● Remanencia predeterminada | MB 0 a MB 15 | |
| ● Nº de marcas de ciclo | 8; 1 byte de marcas | |
| Bloques de datos | ||
| ● Remanencia configurable | Sí; ajustando apropiadamente la propiedad de volatilidad del DB | |
| ● Remanencia predeterminada | Sí | |
| Datos locales | ||
| ● por cada prioridad, máx. | 32 768 byte; máx. 2048 bytes por bloque | |
| Área de direcciones | ||
| Área de direcciones de periferia | ||
| ● Entradas | 2 048 byte | |
| ● Salidas | 2 048 byte | |
| de ellas, descentralizadas | ||
| — Entradas | 2 048 byte | |
| — Salidas | 2 048 byte | |
| Imagen del proceso | ||
| ● Entradas, configurables | 2 048 byte | |
| ● Salidas, configurables | 2 048 byte | |
| ● Entradas, predeterminado | 128 byte | |
| ● Salidas, predeterminado | 128 byte | |
| Imágenes de subproceso | ||
| ● Nº de imágenes de subproceso, máx. | 1; en PROFINET IO la longitud de los datos útiles está limitada a 1600 bytes | |
| Canales digitales | ||
| ● Entradas | 16 336 | |
| — de las cuales centralizadas | 496 | |
| ● Salidas | 16 336 | |
| — de las cuales centralizadas | 496 | |
| Canales analógicos | ||
| ● Entradas | 1 021 | |
| — de las cuales centralizadas | 124 | |
| ● Salidas | 1 021 | |
| — de las cuales centralizadas | 124 | |
| Configuración del hardware | ||
| Nº de módulos por sistema, máx. | 63; central | |
| Perfil soporte | ||
| ● Número de perfiles de fijación | 1 | |
| ● Longitud máx. del perfil de fijación | Anchura de la estación: ≤ 1 m ó < 2 m | |
| Hora | ||
| Reloj | ||
| ● Reloj de hardware (en tiempo real) | Sí | |
| ● respaldado y sincronizable | Sí | |
| ● Duración del respaldo | 6 wk; a 40 °C de temperatura ambiente, típ. | |
| ● Desviación diaria, máx. | 10 s; típ.: 2 s | |
| ● Comportamiento del reloj tras RED CON | El reloj continúa funcionando tras el corte de alimentación | |
| ● Comportamiento del reloj tras agotamiento de batería | El reloj continúa corriendo con la hora a la que se produjo la RED DES | |
| Contador de horas de funcionamiento | ||
| ● Cantidad | 1 | |
| ● Número/banda numérica | 0 | |
| ● Rango de valores | 0 a 2^31 horas (si se usa el SFC 101) | |
| ● Granularidad | 1 h | |
| ● remanente | Sí; tiene que reiniciarse en cada rearranque | |
| Sincronización de la hora | ||
| ● Soporta | Sí | |
| ● en MPI, maestro | No | |
| ● en MPI, esclavo | No | |
| ● en DP, maestro | Sí; con módulo maestro DP | |
| ● en DP, esclavo | Sí; con módulo maestro DP | |
| ● en el autómata, maestro | No | |
| ● en el autómata, esclavo | No | |
| ● por Ethernet vía NTP | Sí; Como cliente | |
| 1. Interfaz | ||
| Tipo de interfaz | PROFINET | |
| Norma física | Ethernet | |
| con aislamiento galvánico | Sí | |
| Detección automática de la velocidad de transferencia | Sí | |
| Autonegociación | Sí | |
| Autocrossing | Sí | |
| Cambio de dirección IP en tiempo de ejecución, función soportada | Sí | |
| Física de la interfaz | ||
| ● Número de puertos | 3; RJ45 | |
| ● Switch integrado | Sí | |
| Protocolos | ||
| ● MPI | No | |
| ● PROFINET IO-Controller | Sí; también con funcionalidad de IO-Device simultánea | |
| ● PROFINET IO-Device | Sí; también con funcionalidad de IO-Controller simultánea | |
| ● PROFINET CBA | Sí | |
| ● Maestro PROFIBUS DP | No | |
| ● Esclavo PROFIBUS DP | No | |
| ● Comunicación IE abierta | Sí; mediante TCP/IP, ISO on TCP, UDP | |
| ● Servidores web | Sí | |
| ● Acoplamiento punto a punto | No | |
| PROFINET IO-Controller | ||
| ● Velocidad de transferencia, máx. | 100 Mbit/s; dúplex | |
| Servicios | ||
| — Comunicación PG/OP | Sí | |
| — Enrutado | Sí; con módulo maestro DP | |
| — Comunicación S7 | Sí; con FB cargables | |
| — Modo isócrono | Sí; OB 61; sólo para PROFINET IO | |
| — IRT | Sí | |
| — MRP | Sí | |
| — Shared Device | Sí | |
| — Arranque priorizado | Sí | |
| — Número de dispositivos IO con arranque preferente, máx. | 32 | |
| — Nº de IO Devices que se pueden conectar en total, máx. | 128 | |
| — de los cuales, IO devices con IRT, máx. | 64 | |
| — de ellos, en línea, máx. | 64 | |
| — Nº de IO Devices con IRT y la opción "alta flexibilidad" | 128 | |
| — de ellos, en línea, máx. | 61 | |
| — Nº de IO-Devices conectables para RT, máx. | 128 | |
| — de ellos, en línea, máx. | 128 | |
| — Activar/desactivar IO Devices | Sí | |
| — Nº de IO-Devices activables/desactivables simultáneamente, máx. | 8 | |
| — IO-Devices (puertos asociados) que cambian en servicio, soportado | Sí | |
| — Nº de IO-Devices por herramienta, máx. | 8 | |
| — Cambio de aparato sin soporte removible | Sí | |
| — Tiempos de ciclo de envío | 250 μs, 500 μs,1 ms; 2 ms, 4 ms (no con IRT y opción "Alta flexibilidad") | |
| — Tiempo de actualización | El valor mínimo depende de la parte de comunicación ajustada para PROFINET IO, de la cantidad de IO-Devices y de la cantidad de datos útiles configurados. | |
| — Tiempos de actualización | 250µs a 512ms (depende del modo de servicio; más detalles en las instrucciones de servicio "Módulo de interfaz IM151-8 PN/DP CPU") | |
| Área de direcciones | ||
| — Entradas, máx. | 2 kbyte | |
| — Salidas, máx. | 2 kbyte | |
| — Coherencia de datos útiles, máx. | 1 024 byte; en PROFINET IO | |
| PROFINET IO-Device | ||
| Servicios | ||
| — Comunicación PG/OP | Sí | |
| — Enrutado | Sí | |
| — Comunicación S7 | Sí; con FB cargables | |
| — Modo isócrono | No | |
| — IRT | Sí | |
| — MRP | Sí | |
| — PROFIenergy | Sí; Con SFB 73 / 74 preparado para FB estándar PROFIenergy para I-Device | |
| — Shared Device | Sí | |
| — Nº de IO Controller con Shared Device, máx. | 2 | |
| Memoria de transferencia | ||
| — Entradas, máx. | 1 440 byte; por cada IO Controller con Shared Device | |
| — Salidas, máx. | 1 440 byte; por cada IO Controller con Shared Device | |
| Submódulos | ||
| — Número, máx. | 64 | |
| — Datos útiles por submódulo, máx. | 1 024 byte | |
| PROFINET CBA | ||
| ● Transferencia acíclica | Sí | |
| ● Transferencia cíclica | Sí | |
| Comunicación IE abierta | ||
| ● Número de conexiones máx. | 8 | |
| ● Números de puerto locales utilizados en el sistema | 0, 20, 21, 23, 25, 80, 102, 135, 161, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535 | |
| 2. Interfaz | ||
| Tipo de interfaz | Interfaz externa a través de módulo maestro 6ES7138-4HA00-0AB0 | |
| Norma física | RS 485 | |
| con aislamiento galvánico | Sí | |
| Alimentación en interfaz (15 a 30 V DC), máx. | No | |
| Protocolos | ||
| ● MPI | No | |
| ● PROFINET IO-Controller | No | |
| ● PROFINET IO-Device | No | |
| ● PROFINET CBA | No | |
| ● Maestro PROFIBUS DP | Sí | |
| ● Esclavo PROFIBUS DP | No | |
| ● Comunicación IE abierta | No | |
| ● Servidores web | No | |
| Maestro PROFIBUS DP | ||
| ● Velocidad de transferencia, máx. | 12 Mbit/s | |
| ● Nº de esclavos DP, máx. | 32; por estación | |
| Servicios | ||
| — Comunicación PG/OP | Sí | |
| — Enrutado | Sí | |
| — Comunicación de datos globales | No | |
| — Comunicación S7 básica | Sí; sólo bloques I | |
| — Comunicación S7 | Sí | |
| — Comunicación S7, como cliente | No | |
| — Comunicación S7, como servidor | Sí | |
| — Equidistancia | Sí | |
| — Modo isócrono | No | |
| — SYNC/FREEZE | Sí | |
| — Activar/desactivar esclavos DP | Sí | |
| — Nº de esclavos DP activables/desactivables simultáneamente, máx. | 8 | |
| — Comunicación directa de datos (esclavo-esclavo) | Sí | |
| — DPV1 | Sí | |
| Área de direcciones | ||
| — Entradas, máx. | 2 048 byte | |
| — Salidas, máx. | 2 048 byte | |
| Datos útiles por esclavo DP | ||
| — Entradas, máx. | 244 byte | |
| — Salidas, máx. | 244 byte | |
| Protocolos | ||
| Funcionamiento redundante | ||
| Redundancia del medio | ||
| — Tiempo de conmutación en caso de rotura de cable, típ. | 200 ms; PROFINET MRP | |
| — Nº de estaciones en el anillo, máx. | 50 | |
| Comunicación IE abierta | ||
| ● TCP/IP | Sí; a través de interfaz PROFINET y FB cargables | |
| — Número de conexiones máx. | 8 | |
| — Tamaño de datos con tipo de conexión 01H, máx. | 1 460 byte | |
| — Tamaño de datos con tipo de conexión 11H, máx. | 32 768 byte | |
| — varias conexiones pasivas por puerto, función soportada | Sí | |
| ● ISO-on-TCP (RFC1006) | Sí; a través de interfaz PROFINET y FB cargables | |
| — Número de conexiones máx. | 8 | |
| — Tamaño de datos, máx. | 32 768 byte | |
| ● UDP | Sí; a través de interfaz PROFINET y FB cargables | |
| — Número de conexiones máx. | 8 | |
| — Tamaño de datos, máx. | 1 472 byte | |
| Servidores web | ||
| ● Soporta | Sí | |
| ● Páginas web definidas por el usuario | Sí | |
| ● N.º de clientes HTTP | 5 | |
| Funciones de comunicación | ||
| Comunicación PG/OP | Sí | |
| Enrutado de registros | Sí; con módulo maestro DP | |
| Comunicación de datos globales | ||
| ● Soporta | No | |
| Comunicación S7 básica | ||
| ● Soporta | Sí; bloques I | |
| ● Datos útiles por petición, máx. | 76 byte | |
| ● Datos útiles por petición (de ellos, coherentes), máx. | 76 byte | |
| Comunicación S7 | ||
| ● Soporta | Sí | |
| ● como servidor | Sí | |
| ● Como cliente | Sí; a través de interfaz PROFINET y FB cargables | |
| ● Datos útiles por petición, máx. | ver ayuda en línea de STEP 7 ("Parámetros comunes de los SFB/FB y las SFC/FC de la Comunicación S7") | |
| PROFINET CBA (con carga de comunicación ajustada a su valor teórico) | ||
| ● Ajuste teórico de la carga de comunicación de la CPU | 50 % | |
| ● Nº de interlocutores de interconexión remotos | 32 | |
| ● Nº de funciones maestro/esclavo | 30 | |
| ● Suma de todas las conexiones maestro/esclavo | 1 000 | |
| ● Tamaño de los datos de todas las conexiones maestro/esclavo entrantes, máx | 4 000 byte | |
| ● Tamaño de los datos de todas las conexiones maestro/esclavo salientes, máx. | 4 000 byte | |
| ● Número de interconexiones internas del dispositivo y por PROFIBUS | 500 | |
| ● Tamaño de los datos de las interconexiones PROFIBUS y las interconexiones internas de los dispositivos, máx | 4 000 byte | |
| ● Tamaño de los datos de cada conexión, máx. | 1 400 byte | |
| Interconexiones remotas con transferencia acíclica | ||
| — Intervalo de muestreo, mín. | 500 ms | |
| — Número de interconexiones entrantes | 100 | |
| — Número de interconexiones salientes | 100 | |
| — Tamaño de los datos de todas las interconexiones entrantes, máx. | 2 000 byte | |
| — Tamaño de los datos de todas las interconexiones salientes, máx. | 2 000 byte | |
| — Tamaño de los datos de cada conexión, máx. | 1 400 byte | |
| Interconexiones remotas con transferencia cíclica | ||
| — Frecuencia de transferencia: intervalo de transferencia, mín. | 1 ms | |
| — Número de interconexiones entrantes | 200 | |
| — Número de interconexiones salientes | 200 | |
| — Tamaño de los datos de todas las interconexiones entrantes, máx. | 2 000 byte | |
| — Tamaño de los datos de todas las interconexiones salientes, máx. | 2 000 byte | |
| — Tamaño de los datos de cada conexión, máx. | 450 byte | |
| Variables HMI vía PROFINET (acíclicas) | ||
| — Número de estaciones conectables para variables HMI (PN OPC/iMAP) | 3; 2x PN OPC/1x iMap | |
| — Actualización de variables HMI | 500 ms | |
| — Número de variables HMI | 200 | |
| — Tamaño de datos de todas las variables HMI, máx. | 2 000 byte | |
| Funcionalidad de proxy PROFIBUS | ||
| — Soporta | Sí | |
| — Número de dispositivos PROFIBUS acoplados | 16 | |
| — Tamaño de los datos de cada conexión, máx. | 240 byte; en función del esclavo | |
| Servidor iPAR | ||
| ● Soporta | Sí | |
| Nº de conexiones | ||
| ● total | 12 | |
| ● usable para comunicación PG | 11 | |
| — reservadas para comunicación PG | 1 | |
| — configurables para comunicación PG, mín. | 1 | |
| — configurables para comunicación PG, máx. | 11 | |
| ● usable para comunicación OP | 11 | |
| — reservadas para comunicación OP | 1 | |
| — configurables para comunicación OP, mín. | 1 | |
| — configurables para comunicación OP, máx. | 11 | |
| ● usable para comunicación básica S7 | 10 | |
| — reservadas para comunicación básica S7 | 0 | |
| — configurables para comunicación básica S7, mín. | 0 | |
| — configurables para comunicación básica S7, máx. | 10 | |
| ● usables para la comunicación S7 | 10; con FB cargables | |
| — configurables para comunicación S7, máx. | 10 | |
| ● Nº total de instancias, máx. | 32 | |
| ● usable para enrutado | 4; máx. | |
| Funciones de aviso S7 | ||
| Número de estaciones conectables para funciones de aviso, máx. | 12; depende de las conexiones configuradas para la comunicación PG/OP y S7 básica | |
| Avisos de diagnóstico de proceso | Sí; ALARM_S, ALARM_SC, ALARM_SQ, ALARM_D, ALARM_DQ | |
| Bloques Alarm-S activos simultáneamente, máx. | 300 | |
| Funciones de test y puesta en marcha | ||
| Estado de bloques | Sí; hasta 2 simultáneas | |
| Paso individual | Sí | |
| Nº de puntos de parada | 4 | |
| Estado/forzado | ||
| ● Estado/forzado de variables | Sí | |
| ● Variables | Entradas, salidas, marcas, DB, tiempos, contadores | |
| ● Nº de variables, máx. | 30 | |
| — de ellas, estado de variables, máx. | 30 | |
| — de ellas, forzado de variables, máx. | 14 | |
| Forzado permanente | ||
| ● Forzado permanente | Sí | |
| ● Forzado permanente, variables | E/S | |
| ● Nº de variables, máx. | 10 | |
| Búfer de diagnóstico | ||
| ● existente | Sí | |
| ● Nº de entradas, máx. | 500 | |
| — Configurable | No | |
| — de ellos seguros contra caída de red | 100; Sólo son remanentes las 100 últimas entradas | |
| Alarmas/diagnósticos/información de estado | ||
| Alarmas | Sí | |
| Función de diagnóstico | Sí | |
| LED señalizador de diagnóstico | ||
| ● para mantenimiento | Sí; MT | |
| ● Error de bus BF(rojo) | Sí; BF-PN | |
| ● Fallo agrupado SF (rojo) | Sí | |
| ● Vigilancia alimentación de 24 V ON (vede) | Sí | |
| ● Actividad en bus PROFINET (verde) | Sí; P1-/P2-/P3-Link | |
| Aislamiento galvánico | ||
| entre PROFIBUS DP y los restantes circuitos | Sí | |
| Aislamiento | ||
| Aislamiento ensayado con | 500 V DC | |
| Grado de protección y clase de protección | ||
| Grado de protección IP | IP20 | |
| Normas, homologaciones, certificados | ||
| Marcado CE | Sí | |
| RCM (anterior C-TICK) | Sí | |
| Condiciones ambientales | ||
| Temperatura ambiente en servicio | ||
| ● mín. | -25 °C; = Tmín | |
| ● máx. | 60 °C; = Tmáx | |
| Altitud en servicio referida al nivel del mar | ||
| ● Altitud de instalación sobre el nivel del mar, máx. | 2 000 m | |
| ● Temperatura ambiente-presión atmosférica-altitud de instalación | Tmín ... Tmáx a 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) | |
| Humedad relativa del aire | ||
| ● Con condensación, ensayado según IEC 60068-2-38, máx. | 100 %; HR incl. condensación/congelación (sin puesta en marcha si hay condensación) | |
| Resistencia | ||
| Aplicación en instalaciones industriales fijas | ||
| — contra sustancias biológicamente activas conforme con EN 60721-3-3 | Sí; Clase 3B2, esporas de moho, hongos y esporangios (exceptuando fauna); clase 3B3 por encargo | |
| — contra sustancias biológicamente activas conforme con EN 60721-3-3 | Sí; Clase 3C4, (HR < 75 %) incl. niebla salina según EN 60068-2-52 (nivel de severidad 3); * | |
| — contra sustancias biológicamente activas conforme con EN 60721-3-3 | Sí; Clase 3S4, incl. polvo y arena; * | |
| Aplicación en barcos/en el mar | ||
| — contra sustancias biológicamente activas conforme con EN 60721-3-6 | Sí; Clase 6B2, esporas de moho, hongos y esporangios (exceptuando fauna); clase 6B3 sobre demanda | |
| — contra sustancias biológicamente activas conforme con EN 60721-3-6 | Sí; Clase 6C3, (HR < 75 %) incl. niebla salina según EN 60068-2-52 (nivel de severidad 3); * | |
| — contra sustancias biológicamente activas conforme con EN 60721-3-6 | Sí; Clase 6S3, incl. polvo y arena; * | |
| Uso en la industria de procesos | ||
| — frente a sustancias químicamente activas según EN 60654-4 | Sí; Clase 3 (excluyendo tricloroetileno) | |
| — condiciones ambientales para sistemas de proceso, medición y control según ANSI/ISA-71.04 | Sí; Nivel GX grupo A/B (excluyendo tricloroetileno; concentraciones de gases nocivos admisibles hasta los límites de EN 60721-3-3 clase 3C4); nivel LC3 (niebla salina) y nivel LB3 (aceite) | |
| Nota | ||
| — Nota sobre la clasificación de condiciones ambientales según EN 60721, EN 60654-4 y ANSI/ISA-71.04 | * Las tapas de conectores suministradas deben permanecer colocadas sobre las interfaces no utilizadas durante el funcionamiento. | |
| Configuración | ||
| Software de configuración | ||
| ● STEP 7 | Sí; V 5.5 o superior | |
| programación | ||
| ● Juego de operaciones | Ver Lista de operaciones | |
| ● Niveles de paréntesis | 8 | |
| ● Funciones de sistema (SFC) | Ver Lista de operaciones | |
| ● Bloques de función de sistema (SFB) | Ver Lista de operaciones | |
| Lenguaje de programación | ||
| — KOP | Sí | |
| — FUP | Sí | |
| — AWL | Sí | |
| — SCL | Sí; opcional | |
| — CFC | Sí; opcional | |
| — GRAPH | Sí; opcional | |
| — HiGraph® | Sí; opcional | |
| Protección de know-how | ||
| ● Protección de programas de usuario/Protección por contraseña | Sí | |
| ● Codificación de bloque | Sí; con bloque S7 Privacy | |
| Vigilancia de tiempo de ciclo | ||
| ● Límite inferior | 1 ms | |
| ● Límite superior | 6 000 ms | |
| ● Configurable | Sí | |
| ● predeterminado | 150 ms | |
| Dimensiones | ||
| Ancho | 120 mm; Módulo maestro DP: 35 mm | |
| Altura | 119,5 mm | |
| Profundidad | 75 mm | |
| Pesos | ||
| Peso, aprox. | 320 g; Módulo maestro DP: aprox. 100 g | |
| Última modificación: | 29/08/2020 | |
| Producto | |||||||||||||||||||||||||||||||||||||
| Número de artículo (número de mercado) | 6AG1151-8FB01-2AB0 | ||||||||||||||||||||||||||||||||||||
| Descripción de producto | SIPLUS ET 200S IM 151-8F PN/DP -25...+60 °C con revestimiento conformado basado en 6ES7151-8FB01-0AB0 . CPU para ET 200S, Memoria de trabajo de 256 KB, interfaz PROFINET int. (con tres puertos RJ45) como controlador/dispositivo IO sin batería, Se necesita MMC | ||||||||||||||||||||||||||||||||||||
| Familia de producto | SIPLUS IM 151-8 F PN/DP CPU | ||||||||||||||||||||||||||||||||||||
| Ciclo de vida del producto (PLM) | PM300:Producto activo | ||||||||||||||||||||||||||||||||||||
| Datos de precio | |||||||||||||||||||||||||||||||||||||
| Grupo de precios / Grupo de precios de Casa Matriz y local | 37X / 473 | ||||||||||||||||||||||||||||||||||||
| Factor del metal | Ninguno | ||||||||||||||||||||||||||||||||||||
| Información de entrega | |||||||||||||||||||||||||||||||||||||
| Regulaciones de control de exportación | AL : N / ECCN : EAR99H | ||||||||||||||||||||||||||||||||||||
| Hora de entrega | 32 Día/Días | ||||||||||||||||||||||||||||||||||||
| Peso neto (kg) | 0,380 Kg | ||||||||||||||||||||||||||||||||||||
| Dimensiones del producto (W x L X H) | No disponible | ||||||||||||||||||||||||||||||||||||
| Dimensión de empaquetado | 13,20 x 15,30 x 9,10 | ||||||||||||||||||||||||||||||||||||
| Unidad de tamaño de paquete de medida | CM | ||||||||||||||||||||||||||||||||||||
| Unidad de medida | 1 pieza | ||||||||||||||||||||||||||||||||||||
| Cantidad por paquete | 1 | ||||||||||||||||||||||||||||||||||||
| Información adicional del producto | |||||||||||||||||||||||||||||||||||||
| EAN | 4042948586907 | ||||||||||||||||||||||||||||||||||||
| UPC | 804766056178 | ||||||||||||||||||||||||||||||||||||
| Commodity code | 85389091 | ||||||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | A&DSE/SIP ADD | ||||||||||||||||||||||||||||||||||||
| Grupo de productos | 4572 | ||||||||||||||||||||||||||||||||||||
| Group Code | R740 | ||||||||||||||||||||||||||||||||||||
| País de origen | Alemania | ||||||||||||||||||||||||||||||||||||
| Compliance with the substance restrictions according to RoHS directive | Conforme con RoHS desde: 01/01/12 | ||||||||||||||||||||||||||||||||||||
| Clase de producto | B: retorno restringido, póngase en contacto con su contacto partner de Siemens | ||||||||||||||||||||||||||||||||||||
| Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su uso | Sí | ||||||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| ||||||||||||||||||||||||||||||||||||
| Clasificaciones | |||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 6AG1151-8FB01-2AB0 ES_6AG1151-8FB01-2AB0.pdf | 181 Kbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
