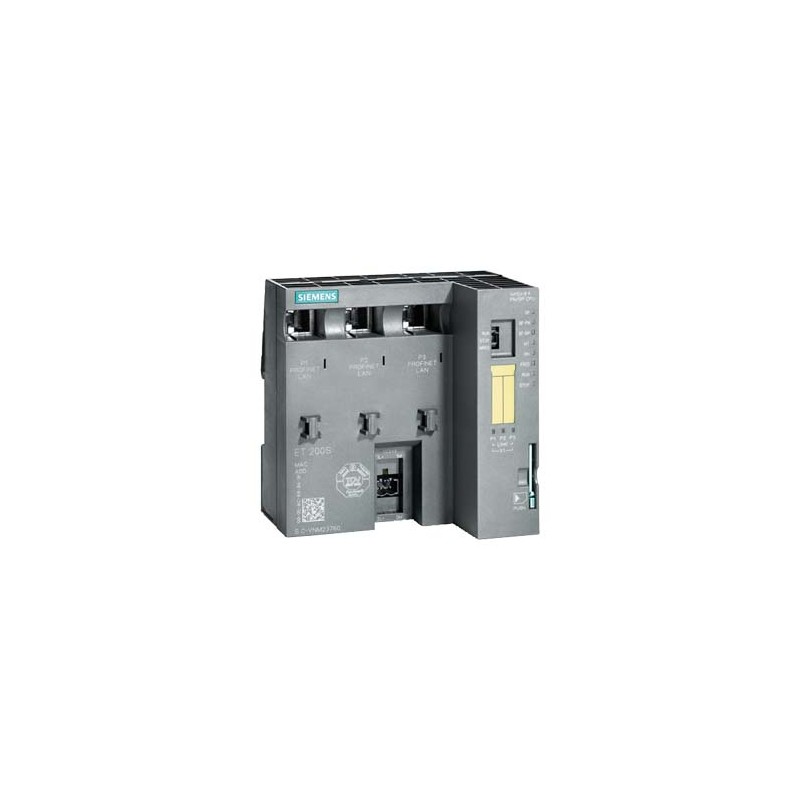

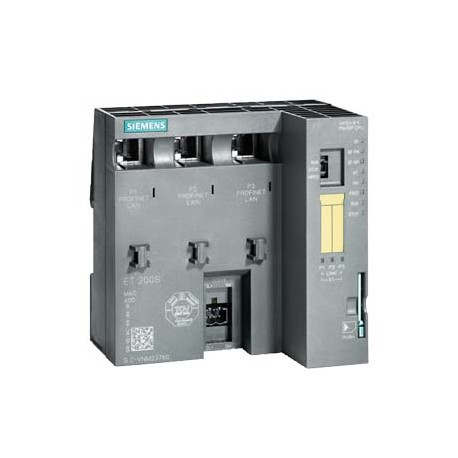

6AG1151-8FB01-2AB0 SIEMENS SIPLUS ET 200S IM 151-8F PN/DP -25...+60°C mit Conformal Coating based on 6ES7151..
6AG1151-8FB01-2AB0
SIEMENS
SIPLUS ET 200S IM 151-8F PN/DP -25...+60°C mit Conformal Coating based on 6ES7151-8FB01-0AB0 . CPU für ET 200S, 256 KB Arbeitsspeicher, int. PROFINET-Schnittstelle (mit drei RJ45-Ports) als IO-Controller/I-Device ohne Batterie, MMC erforderlich
SIPLUS ET 200 Interfacemodule mit fehlersicherer CPU und ET 200S IM151-8F PN/DP, Betriebstemperatur von -25 bis +60 ºCentígrados, mit einer Schicht von besonderen Schutz, basierend auf 6ES7151-8FB01-0AB0, 256 KB Hauptspeicher, mit integrierter PROFINET-Schnittstelle (3-RJ45-ports) als IO-Controller/IO-Device ohne Batterie, benötigt MMC-Speicherkarte
AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS
Bestseller
▲Mehr Infos
▲ETIM: EC001603 - Feldbus, Dez. Peripherie - Grundgerät
| Wert | Einheit | |
|---|---|---|
| Mit integrierter Stromversorgung (EF003338) | false | |
| Eingangsspannung bei AC 50 Hz (EF007118) | ['-', '-'] | V |
| Eingangsspannung bei AC 60 Hz (EF007119) | ['-', '-'] | V |
| Eingangsspannung bei DC (EF007120) | ['20.4', '28.8'] | V |
| Art der Eingangsspannung (EF003033) | DC | |
| Max. Eingangsstrom bei AC 50 Hz (EF007360) | - | A |
| Max. Eingangsstrom bei AC 60 Hz (EF007361) | - | A |
| Max. Eingangsstrom bei DC (EF007362) | 0.352 | A |
| Ausgangsspannung bei AC 50 Hz (EF006999) | ['-', '-'] | V |
| Ausgangsspannung bei AC 60 Hz (EF007000) | ['-', '-'] | V |
| Ausgangsspannung bei DC (EF007001) | ['-', '-'] | V |
| Art der Ausgangsspannung (EF008222) | - | |
| Max. Ausgangsstrom bei AC 50 Hz (EF007351) | - | A |
| Max. Ausgangsstrom bei AC 60 Hz (EF007352) | - | A |
| Max. Ausgangsstrom bei DC (EF007353) | - | A |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 1 | |
| Anzahl der Schnittstellen PROFINET (EF006932) | 3 | |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 | |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 | |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 | |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 | |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 | |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 | |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 | |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 | |
| Mit optischer Schnittstelle (EF003028) | false | |
| Unterstützt Protokoll für TCP/IP (EF003050) | true | |
| Unterstützt Protokoll für PROFIBUS (EF003052) | false | |
| Unterstützt Protokoll für CAN (EF003053) | false | |
| Unterstützt Protokoll für INTERBUS (EF003054) | false | |
| Unterstützt Protokoll für ASI (EF003051) | false | |
| Unterstützt Protokoll für KNX (EF003055) | false | |
| Unterstützt Protokoll für Modbus (EF003057) | true | |
| Unterstützt Protokoll für Data-Highway (EF003058) | false | |
| Unterstützt Protokoll für DeviceNet (EF003059) | false | |
| Unterstützt Protokoll für SUCONET (EF003060) | false | |
| Unterstützt Protokoll für LON (EF003017) | false | |
| Unterstützt Protokoll für SERCOS (EF006657) | false | |
| Unterstützt Protokoll für PROFINET IO (EF007525) | true | |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | true | |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | false | |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | false | |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | false | |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | false | |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | false | |
| Unterstützt Protokoll für PROFIsafe (EF007526) | true | |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | false | |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | true | |
| Funkstandard Bluetooth (EF007178) | false | |
| Funkstandard WLAN 802.11 (EF007179) | false | |
| Funkstandard GPRS (EF008523) | false | |
| Funkstandard GSM (EF008524) | false | |
| Funkstandard UMTS (EF008525) | false | |
| IO-Link Master (EF007298) | false | |
| Systemkomponente (EF004118) | true | |
| Schutzart (IP) (EF005474) | IP20 | |
| Anzahl der Steckplätze (EF003077) | 63 | |
| Mit steckbaren Baugruppen, digitale E/A (EF003078) | true | |
| Mit steckbaren Baugruppen, analoge E/A (EF003079) | true | |
| Mit steckbaren Baugruppen, Kommunikationsmodule (EF003080) | true | |
| Mit steckbaren Baugruppen, Funktions- u. Technologie-Module (EF003081) | true | |
| Mit steckbaren Baugruppen, Zentralmodule (EF003082) | true | |
| Mit steckbaren Baugruppen, sonstige (EF003083) | true | |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraub-/Federzuganschluss | |
| Mit Potenzialtrennung (EF003272) | true | |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | true | |
| Mit Buskoppler für modularen Stationsaufbau (EF003990) | true | |
| Tragschienenmontage möglich (EF003972) | true | |
| Wand-/Direktmontage möglich (EF007020) | true | |
| Fronteinbau möglich (EF007016) | - | |
| Rack-Montage möglich (EF007018) | - | |
| Geeignet für Sicherheitsfunktionen (EF001597) | true | |
| Kategorie nach EN 954-1 (EF006782) | 4 | |
| SIL nach IEC 61508 (EF009889) | 3 | |
| Performance Level nach EN ISO 13849-1 (EF007399) | Level e | |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | false | |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | false | |
| Explosionsschutz-Kategorie für Gas (EF003997) | ATEX Gas-Ex-Schutz, Kat. 3G | |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne | |
| Breite (EF000008) | 120.0 | mm |
| Höhe (EF000040) | 119.5 | mm |
| Tiefe (EF000049) | 75.0 | mm |
| SIPLUS ET 200S IM 151-8F PN/DP -25...+60°C mit Conformal Coating based on 6ES7151-8FB01-0AB0 . CPU für ET 200S, 256 KB Arbeitsspeicher, int. PROFINET-Schnittstelle (mit drei RJ45-Ports) als IO-Controller/I-Device ohne Batterie, MMC erforderlich | ||
| Allgemeine Informationen | ||
| HW-Funktionsstand | 01 | |
| Firmware-Version | V3.2 | |
| Produktfunktion | ||
| ● taktsynchroner Betrieb | Nein | |
| Engineering mit | ||
| ● Programmierpaket | ab STEP 7 V5.5, Distributed Safety V5.4 SP4 | |
| Versorgungsspannung | ||
| Nennwert (DC) | 24 V | |
| zulässiger Bereich, untere Grenze (DC) | 20,4 V | |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V | |
| Verpolschutz | Ja; gegen Zerstörung | |
| externe Absicherung für Versorgungsleitungen (Empfehlung) | LS-Schalter DC 24 V / 16 A mit Auslösecharakteristik Typ B oder C Hinweis: Ein LS-Schalter DC 24 V / 16 A löst mit Auslösecharakteristik Typ B zeitlich vor, mit Auslösecharakteristik Typ C zeitlich nach der Geräteschutz-Sicherung aus. | |
| Netz- und Spannungsausfallüberbrückung | ||
| ● Netz-/Spannungsausfallüberbrückungszeit | 5 ms | |
| Eingangsstrom | ||
| Einschaltstrom, max. | 1,8 A; typisch | |
| I²t | 0,13 A²·s | |
| aus Versorgungsspannung 1L+, max. | 352 mA; 426 mA mit DP-Mastermodul | |
| Ausgangsstrom | ||
| für Rückwandbus (DC 5 V), max. | 700 mA | |
| Verlustleistung | ||
| Verlustleistung, typ. | 5,5 W | |
| Speicher | ||
| Arbeitsspeicher | ||
| ● integriert | 256 kbyte; für Programm und Daten | |
| ● erweiterbar | Nein | |
| ● Größe des Remanenzspeichers für remanente Datenbausteine | 64 kbyte | |
| Ladespeicher | ||
| ● steckbar (MMC) | Ja | |
| ● steckbar (MMC), max. | 8 Mbyte | |
| ● Datenhaltung auf MMC (nach letzter Programmierung), min. | 10 y | |
| Pufferung | ||
| ● vorhanden | Ja; durch SIMATIC Micro Memory Card gewährleistet (wartungsfrei) | |
| CPU-Bearbeitungszeiten | ||
| für Bitoperationen, typ. | 0,06 µs | |
| für Wortoperationen, typ. | 0,12 µs | |
| für Festpunktarithmetik, typ. | 0,16 µs | |
| für Gleitpunktarithmetik, typ. | 0,59 µs | |
| CPU-Bausteine | ||
| Anzahl Bausteine (gesamt) | 1 024; (DBs, FCs, FBs) Die maximale Anzahl ladbarer Bausteine kann durch die von Ihnen eingesetzte MMC reduziert sein. | |
| DB | ||
| ● Anzahl, max. | 1 024; Nummernband: 1 bis 16000 | |
| ● Größe, max. | 64 kbyte | |
| FB | ||
| ● Anzahl, max. | 1 024; Nummernband: 0 bis 7999 | |
| ● Größe, max. | 64 kbyte | |
| FC | ||
| ● Anzahl, max. | 1 024; Nummernband: 0 bis 7999 | |
| ● Größe, max. | 64 kbyte | |
| OB | ||
| ● Beschreibung | siehe Operationsliste S7-300 | |
| ● Größe, max. | 64 kbyte | |
| ● Anzahl Freie-Zyklus-OBs | 1; OB 1 | |
| ● Anzahl Uhrzeitalarm-OBs | 1; OB 10 | |
| ● Anzahl Verzögerungsalarm-OBs | 2; OB 20, 21 | |
| ● Anzahl Weckalarm-OBs | 4; OB 32, 33, 34, 35 | |
| ● Anzahl Prozessalarm-OBs | 1; OB 40 | |
| ● Anzahl DPV1-Alarm-OBs | 3; OB 55, 56, 57 | |
| ● Anzahl Taktsynchronität-OBs | 1; OB 61; nur für PROFINET | |
| ● Anzahl Anlauf-OBs | 1; OB 100 | |
| ● Anzahl Asynchron-Fehler-OBs | 6; OB 80, 82, 83, 85, 86, 87 (OB83 nur für zentrale Peripherie und PROFINET IO) | |
| ● Anzahl Synchron-Fehler-OBs | 2; OB 121, 122 | |
| Schachtelungstiefe | ||
| ● je Prioritätsklasse | 16 | |
| ● zusätzliche innerhalb eines Fehler-OBs | 4 | |
| Zähler, Zeiten und deren Remanenz | ||
| S7-Zähler | ||
| ● Anzahl | 256 | |
| Remanenz | ||
| — einstellbar | Ja | |
| — untere Grenze | 0 | |
| — obere Grenze | 255 | |
| — voreingestellt | Z 0 bis Z 7 | |
| Zählbereich | ||
| — einstellbar | Ja | |
| — untere Grenze | 0 | |
| — obere Grenze | 999 | |
| IEC-Counter | ||
| ● vorhanden | Ja | |
| ● Art | SFB | |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) | |
| S7-Zeiten | ||
| ● Anzahl | 256 | |
| Remanenz | ||
| — einstellbar | Ja | |
| — untere Grenze | 0 | |
| — obere Grenze | 255 | |
| — voreingestellt | keine Remanenz | |
| Zeitbereich | ||
| — untere Grenze | 10 ms | |
| — obere Grenze | 9 990 s | |
| IEC-Timer | ||
| ● vorhanden | Ja | |
| ● Art | SFB | |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) | |
| Datenbereiche und deren Remanenz | ||
| Merker | ||
| ● Anzahl, max. | 256 byte | |
| ● Remanenz vorhanden | Ja | |
| ● Remanenz voreingestellt | MB 0 bis MB 15 | |
| ● Anzahl Taktmerker | 8; 1 Merkerbyte | |
| Datenbausteine | ||
| ● Remanenz einstellbar | Ja; über Non Retain Eigenschaft am DB | |
| ● Remanenz voreingestellt | Ja | |
| Lokaldaten | ||
| ● je Prioritätsklasse, max. | 32 768 byte; max. 2048 byte pro Baustein | |
| Adressbereich | ||
| Peripherieadressbereich | ||
| ● Eingänge | 2 048 byte | |
| ● Ausgänge | 2 048 byte | |
| davon dezentral | ||
| — Eingänge | 2 048 byte | |
| — Ausgänge | 2 048 byte | |
| Prozessabbild | ||
| ● Eingänge, einstellbar | 2 048 byte | |
| ● Ausgänge, einstellbar | 2 048 byte | |
| ● Eingänge, voreingestellt | 128 byte | |
| ● Ausgänge, voreingestellt | 128 byte | |
| Teilprozessabbilder | ||
| ● Anzahl Teilprozessabbilder, max. | 1; bei PROFINET IO ist die Länge der Nutzdaten auf 1600 byte beschränkt | |
| Digitale Kanäle | ||
| ● Eingänge | 16 336 | |
| — davon zentral | 496 | |
| ● Ausgänge | 16 336 | |
| — davon zentral | 496 | |
| Analoge Kanäle | ||
| ● Eingänge | 1 021 | |
| — davon zentral | 124 | |
| ● Ausgänge | 1 021 | |
| — davon zentral | 124 | |
| Hardware-Ausbau | ||
| Anzahl Baugruppen je System, max. | 63; zentral | |
| Profilschiene | ||
| ● Anzahl einsetzbarer Profilschienen | 1 | |
| ● Länge der Profilschiene, max. | Stationsbreite: ≤ 1 m oder < 2 m | |
| Uhrzeit | ||
| Uhr | ||
| ● Hardware-Uhr (Echtzeituhr) | Ja | |
| ● gepuffert und synchronisierbar | Ja | |
| ● Pufferungsdauer | 6 wk; bei 40 °C Umgebungstemperatur, typ. | |
| ● Abweichung pro Tag, max. | 10 s; typ.: 2 s | |
| ● Verhalten der Uhr nach NETZ-EIN | Uhr läuft nach NETZ-AUS weiter | |
| ● Verhalten der Uhr nach Ablauf der Pufferdauer | Uhr läuft mit der Uhrzeit weiter, bei der NETZ-AUS erfolgte | |
| Betriebsstundenzähler | ||
| ● Anzahl | 1 | |
| ● Nummer/Nummernband | 0 | |
| ● Wertebereich | 0 bis 2^31 Stunden (bei Verwendung des SFC 101) | |
| ● Granularität | 1 h | |
| ● remanent | Ja; muss bei jedem Neustart neu gestartet werden | |
| Uhrzeitsynchronisation | ||
| ● unterstützt | Ja | |
| ● auf MPI, Master | Nein | |
| ● auf MPI, Slave | Nein | |
| ● auf DP, Master | Ja; mit DP-Mastermodul | |
| ● auf DP, Slave | Ja; mit DP-Mastermodul | |
| ● im AS, Master | Nein | |
| ● im AS, Slave | Nein | |
| ● am Ethernet über NTP | Ja; als Client | |
| 1. Schnittstelle | ||
| Schnittstellentyp | PROFINET | |
| Physik | Ethernet | |
| potenzialgetrennt | Ja | |
| automatische Ermittlung der Übertragungsgeschwindigkeit | Ja | |
| Autonegotiation | Ja | |
| Autocrossing | Ja | |
| Änderung der IP-Adresse zur Laufzeit, unterstützt | Ja | |
| Schnittstellenphysik | ||
| ● Anzahl der Ports | 3; RJ45 | |
| ● integrierter Switch | Ja | |
| Protokolle | ||
| ● MPI | Nein | |
| ● PROFINET IO-Controller | Ja; auch gleichzeitig mit IO-Device Funktionalität | |
| ● PROFINET IO-Device | Ja; Auch gleichzeitig mit IO-Controller Funktionalität | |
| ● PROFINET CBA | Ja | |
| ● PROFIBUS DP-Master | Nein | |
| ● PROFIBUS DP-Slave | Nein | |
| ● Offene IE-Kommunikation | Ja; über TCP/IP, ISO on TCP, UDP | |
| ● Webserver | Ja | |
| ● Punkt-zu-Punkt-Kopplung | Nein | |
| PROFINET IO-Controller | ||
| ● Übertragungsgeschwindigkeit, max. | 100 Mbit/s; vollduplex | |
| Dienste | ||
| — PG/OP-Kommunikation | Ja | |
| — Routing | Ja; mit DP-Mastermodul | |
| — S7-Kommunikation | Ja; mit ladbaren FBs | |
| — Taktsynchronität | Ja; OB 61; nur bei PROFINET IO | |
| — IRT | Ja | |
| — MRP | Ja | |
| — Shared Device | Ja | |
| — Priorisierter Hochlauf | Ja | |
| — Anzahl IO-Devices mit priorisiertem Hochlauf, max. | 32 | |
| — Anzahl anschließbarer IO-Device, max. | 128 | |
| — davon IO-Devices mit IRT, max. | 64 | |
| — davon in Linie, max. | 64 | |
| — Anzahl IO-Devices mit IRT und der Option "Hohe Flexibilität" | 128 | |
| — davon in Linie, max. | 61 | |
| — Anzahl anschließbarer IO-Device für RT, max. | 128 | |
| — davon in Linie, max. | 128 | |
| — Aktivieren/Deaktivieren von IO-Devices | Ja | |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer IO-Devices, max. | 8 | |
| — im Betrieb wechselnde IO-Devices (Partner-Ports), unterstützt | Ja | |
| — Anzahl der IO-Devices pro Werkzeug, max. | 8 | |
| — Gerätetausch ohne Wechselmedium | Ja | |
| — Sendetakte | 250 μs, 500 μs,1 ms; 2 ms, 4 ms (nicht bei IRT mit Option "Hohe Flexibilität") | |
| — Aktualisierungszeit | Minimalwert ist abhängig vom eingestellten Kommunikationsanteil für PROFINET IO, von der Anzahl der IO-Devices und von der Anzahl der projektierten Nutzdaten. | |
| — Aktualisierungszeiten | 250µs bis 512ms (abhängig von der Betriebsart, näheres siehe Betriebsanleitung „Interfacemodul IM151-8 PN/DP CPU“) | |
| Adressbereich | ||
| — Eingänge, max. | 2 kbyte | |
| — Ausgänge, max. | 2 kbyte | |
| — Nutzdatenkonsistenz, max. | 1 024 byte; bei PROFINET IO | |
| PROFINET IO-Device | ||
| Dienste | ||
| — PG/OP-Kommunikation | Ja | |
| — Routing | Ja | |
| — S7-Kommunikation | Ja; mit ladbaren FBs | |
| — Taktsynchronität | Nein | |
| — IRT | Ja | |
| — MRP | Ja | |
| — PROFIenergy | Ja; mit SFB 73 / 74 vorbereitet für ladbare PROFIenergy Standard-FB für I-Device | |
| — Shared Device | Ja | |
| — Anzahl IO-Controller bei Shared Device, max. | 2 | |
| Übergabespeicher | ||
| — Eingänge, max. | 1 440 byte; Pro IO-Controller bei Shared Device | |
| — Ausgänge, max. | 1 440 byte; Pro IO-Controller bei Shared Device | |
| Submodule | ||
| — Anzahl, max. | 64 | |
| — Nutzdaten je Submodul, max. | 1 024 byte | |
| PROFINET CBA | ||
| ● azyklische Übertragung | Ja | |
| ● zyklische Übertragung | Ja | |
| Offene IE-Kommunikation | ||
| ● Anzahl Verbindungen, max. | 8 | |
| ● Systemseitig genutzte lokale Portnummern | 0, 20, 21, 23, 25, 80, 102, 135, 161, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535 | |
| 2. Schnittstelle | ||
| Schnittstellentyp | externe Schnittstelle über Mastermodul 6ES7138-4HA00-0AB0 | |
| Physik | RS 485 | |
| potenzialgetrennt | Ja | |
| Stromversorgung an Schnittstelle (15 bis 30 V DC), max. | Nein | |
| Protokolle | ||
| ● MPI | Nein | |
| ● PROFINET IO-Controller | Nein | |
| ● PROFINET IO-Device | Nein | |
| ● PROFINET CBA | Nein | |
| ● PROFIBUS DP-Master | Ja | |
| ● PROFIBUS DP-Slave | Nein | |
| ● Offene IE-Kommunikation | Nein | |
| ● Webserver | Nein | |
| PROFIBUS DP-Master | ||
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s | |
| ● Anzahl DP-Slaves, max. | 32; je Station | |
| Dienste | ||
| — PG/OP-Kommunikation | Ja | |
| — Routing | Ja | |
| — Globaldatenkommunikation | Nein | |
| — S7-Basis-Kommunikation | Ja; nur I-Bausteine | |
| — S7-Kommunikation | Ja | |
| — S7-Kommunikation, als Client | Nein | |
| — S7-Kommunikation, als Server | Ja | |
| — Äquidistanz | Ja | |
| — Taktsynchronität | Nein | |
| — SYNC/FREEZE | Ja | |
| — Aktivieren/Deaktivieren von DP-Slaves | Ja | |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer DP-Slaves, max. | 8 | |
| — Direkter Datenaustausch (Querverkehr) | Ja | |
| — DPV1 | Ja | |
| Adressbereich | ||
| — Eingänge, max. | 2 048 byte | |
| — Ausgänge, max. | 2 048 byte | |
| Nutzdaten pro DP-Slave | ||
| — Eingänge, max. | 244 byte | |
| — Ausgänge, max. | 244 byte | |
| Protokolle | ||
| Redundanzbetrieb | ||
| Medienredundanz | ||
| — Umschaltzeit bei Leitungsunterbrechung, typ. | 200 ms; PROFINET MRP | |
| — Anzahl Teilnehmer im Ring, max. | 50 | |
| Offene IE-Kommunikation | ||
| ● TCP/IP | Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs | |
| — Anzahl Verbindungen, max. | 8 | |
| — Datenlänge bei Verbindungstyp 01H, max. | 1 460 byte | |
| — Datenlänge bei Verbindungstyp 11H, max. | 32 768 byte | |
| — mehrere passive Verbindungen pro Port, unterstützt | Ja | |
| ● ISO-on-TCP (RFC1006) | Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs | |
| — Anzahl Verbindungen, max. | 8 | |
| — Datenlänge, max. | 32 768 byte | |
| ● UDP | Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs | |
| — Anzahl Verbindungen, max. | 8 | |
| — Datenlänge, max. | 1 472 byte | |
| Webserver | ||
| ● unterstützt | Ja | |
| ● anwenderdefinierte Webseiten | Ja | |
| ● Anzahl HTTP-Clients | 5 | |
| Kommunikationsfunktionen | ||
| PG/OP-Kommunikation | Ja | |
| Datensatz-Routing | Ja; mit DP-Mastermodul | |
| Globaldatenkommunikation | ||
| ● unterstützt | Nein | |
| S7-Basis-Kommunikation | ||
| ● unterstützt | Ja; I-Bausteine | |
| ● Nutzdaten pro Auftrag, max. | 76 byte | |
| ● Nutzdaten pro Auftrag (davon konsistent), max. | 76 byte | |
| S7-Kommunikation | ||
| ● unterstützt | Ja | |
| ● als Server | Ja | |
| ● als Client | Ja; über integrierte PROFINET-Schnittstelle und ladbare FBs | |
| ● Nutzdaten pro Auftrag, max. | siehe Online-Hilfe von STEP 7 (Gemeinsame Parameter der SFBs / FBs und der SFC / FC der S7-Kommunikation) | |
| PROFINET CBA (bei eingestellter Sollkommunikationsbelastung) | ||
| ● Solleinstellung für die CPU-Kommunikationslast | 50 % | |
| ● Anzahl remote Verschaltungspartner | 32 | |
| ● Anzahl Funktionen Master/Slave | 30 | |
| ● Summe aller Anschlüsse Master/Slave | 1 000 | |
| ● Datenlänge aller eingehenden Anschlüsse Master/Slave, max. | 4 000 byte | |
| ● Datenlänge aller ausgehenden Anschlüsse Master/Slave, max. | 4 000 byte | |
| ● Anzahl geräteinterner und PROFIBUS-Verschaltungen | 500 | |
| ● Datenlänge der geräteinternen und PROFIBUS-Verschaltungen, max. | 4 000 byte | |
| ● Datenlänge pro Anschluss, max. | 1 400 byte | |
| Remote Verschaltungen mit azyklischer Übertragung | ||
| — Abtastintervall, min. | 500 ms | |
| — Anzahl eingehender Verschaltungen | 100 | |
| — Anzahl ausgehender Verschaltungen | 100 | |
| — Datenlänge aller eingehenden Verschaltungen, max. | 2 000 byte | |
| — Datenlänge aller ausgehenden Verschaltungen, max. | 2 000 byte | |
| — Datenlänge pro Anschluss, max. | 1 400 byte | |
| Remote Verschaltungen mit zyklischer Übertragung | ||
| — Übertragungshäufigkeit: Übertragungsintervall, min. | 1 ms | |
| — Anzahl eingehender Verschaltungen | 200 | |
| — Anzahl ausgehender Verschaltungen | 200 | |
| — Datenlänge aller eingehenden Verschaltungen, max. | 2 000 byte | |
| — Datenlänge aller ausgehenden Verschaltungen, max. | 2 000 byte | |
| — Datenlänge pro Anschluss, max. | 450 byte | |
| HMI Variablen über PROFINET (azyklisch) | ||
| — Anzahl anmeldbarer Stationen für HMI-Variablen (PN OPC/iMap) | 3; 2x PN OPC / 1x iMap | |
| — HMI-Variablenaktualisierung | 500 ms | |
| — Anzahl HMI-Variablen | 200 | |
| — Datenlänge aller HMI-Variablen, max. | 2 000 byte | |
| PROFIBUS Proxy Funktionalität | ||
| — unterstützt | Ja | |
| — Anzahl gekoppelter PROFIBUS-Geräte | 16 | |
| — Datenlänge pro Anschluss, max. | 240 byte; Slave-abhängig | |
| iPAR-Server | ||
| ● unterstützt | Ja | |
| Anzahl Verbindungen | ||
| ● gesamt | 12 | |
| ● verwendbar für PG-Kommunikation | 11 | |
| — für PG-Kommunikation reserviert | 1 | |
| — für PG-Kommunikation einstellbar, min. | 1 | |
| — für PG-Kommunikation einstellbar, max. | 11 | |
| ● verwendbar für OP-Kommunikation | 11 | |
| — für OP-Kommunikation reserviert | 1 | |
| — für OP-Kommunikation einstellbar, min. | 1 | |
| — für OP-Kommunikation einstellbar, max. | 11 | |
| ● verwendbar für S7-Basis-Kommunikation | 10 | |
| — für S7-Basis-Kommunikation reserviert | 0 | |
| — für S7-Basis-Kommunikation einstellbar, min. | 0 | |
| — für S7-Basis-Kommunikation einstellbar, max. | 10 | |
| ● verwendbar für S7-Kommunikation | 10; mit ladbaren FBs | |
| — für S7-Kommunikation einstellbar, max. | 10 | |
| ● Anzahl der Instanzen gesamt, max. | 32 | |
| ● verwendbar für Routing | 4; max. | |
| S7-Meldefunktionen | ||
| Anzahl anmeldbarer Stationen für Meldefunktionen, max. | 12; abhängig von den projektierten Verbindungen für PG- / OP- und S7- Basiskommunikation | |
| Prozessdiagnosemeldungen | Ja; ALARM_S, ALARM_SC, ALARM_SQ, ALARM_D, ALARM_DQ | |
| gleichzeitig aktive Alarm-S-Bausteine, max. | 300 | |
| Test- Inbetriebnahmefunktionen | ||
| Status Baustein | Ja; bis zu 2 gleichzeitig | |
| Einzelschritt | Ja | |
| Anzahl Haltepunkte | 4 | |
| Status/Steuern | ||
| ● Status/Steuern Variable | Ja | |
| ● Variablen | Eingänge, Ausgänge, Merker, DB, Zeiten, Zähler | |
| ● Anzahl Variablen, max. | 30 | |
| — davon Status Variable, max. | 30 | |
| — davon Steuern Variable, max. | 14 | |
| Forcen | ||
| ● Forcen | Ja | |
| ● Forcen, Variablen | E/A | |
| ● Anzahl Variablen, max. | 10 | |
| Diagnosepuffer | ||
| ● vorhanden | Ja | |
| ● Anzahl Einträge, max. | 500 | |
| — einstellbar | Nein | |
| — davon netzausfallsicher | 100; nur die letzten 100 Einträge sind remanent | |
| Alarme/Diagnosen/Statusinformationen | ||
| Alarme | Ja | |
| Diagnosefunktion | Ja | |
| Diagnoseanzeige LED | ||
| ● für Maintenance | Ja; MT | |
| ● Busfehler BF (rot) | Ja; BF-PN | |
| ● Sammelfehler SF (rot) | Ja | |
| ● Überwachung 24 V-Spannungsversorgung ON (grün) | Ja | |
| ● Busaktivität PROFINET (grün) | Ja; P1-/P2-/P3-Link | |
| Potenzialtrennung | ||
| zwischen PROFIBUS DP und allen anderen Stromkreisen | Ja | |
| Isolation | ||
| Isolation geprüft mit | DC 500 V | |
| Schutzart und Schutzklasse | ||
| Schutzart IP | IP20 | |
| Normen, Zulassungen, Zertifikate | ||
| CE-Kennzeichen | Ja | |
| RCM (former C-TICK) | Ja | |
| Umgebungsbedingungen | ||
| Umgebungstemperatur im Betrieb | ||
| ● min. | -25 °C; = Tmin | |
| ● max. | 60 °C; = Tmax | |
| Höhe im Betrieb bezogen auf Meeresspiegel | ||
| ● Aufstellungshöhe über NN, max. | 2 000 m | |
| ● Umgebungstemperatur-Luftdruck-Aufstellungshöhe | Tmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) | |
| Relative Luftfeuchte | ||
| ● mit Betauung, geprüft nach IEC 60068-2-38, max. | 100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand) | |
| Widerstandsfähigkeit | ||
| Einsatz in ortsfesten industriellen Anlagen | ||
| — gegen biologisch aktive Stoffe nach EN 60721-3-3 | Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage | |
| — gegen chemisch aktive Stoffe nach EN 60721-3-3 | Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); * | |
| — gegen mechanisch aktive Stoffe nach EN 60721-3-3 | Ja; Klasse 3S4 inkl. Sand, Staub; * | |
| Einsatz auf Schiffen/auf See | ||
| — gegen biologisch aktive Stoffe nach EN 60721-3-6 | Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage | |
| — gegen chemisch aktive Stoffe nach EN 60721-3-6 | Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); * | |
| — gegen mechanisch aktive Stoffe nach EN 60721-3-6 | Ja; Klasse 6S3 inkl. Sand, Staub; * | |
| Einsatz in der industriellen Prozesstechnik | ||
| — gegen chemisch aktive Stoffe nach EN 60654-4 | Ja; Klasse 3 (unter Ausschluss von Trichlorethylen) | |
| — Umweltbedingungen für Prozess-, Mess- und Steuersysteme nach ANSI/ISA-71.04 | Ja; Level GX Gruppe A/B (unter Ausschluss von Trichlorethylen; Schadgaskonzentrationen bis zu den Grenzwerten der EN 60721-3-3 Klasse 3C4 zulässig); Level LC3 (Salznebel) und Level LB3 (Öl) | |
| Anmerkung | ||
| — Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721, EN 60654-4 und ANSI/ISA-71.04 | * Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben! | |
| Projektierung | ||
| Projektierungs-Software | ||
| ● STEP 7 | Ja; ab V 5.5 | |
| Programmierung | ||
| ● Operationsvorrat | siehe Operationsliste | |
| ● Klammerebenen | 8 | |
| ● Systemfunktionen (SFC) | siehe Operationsliste | |
| ● Systemfunktionsbausteine (SFB) | siehe Operationsliste | |
| Programmiersprache | ||
| — KOP | Ja | |
| — FUP | Ja | |
| — AWL | Ja | |
| — SCL | Ja; optional | |
| — CFC | Ja; optional | |
| — GRAPH | Ja; optional | |
| — HiGraph® | Ja; optional | |
| Know-how-Schutz | ||
| ● Anwenderprogrammschutz/Passwortschutz | Ja | |
| ● Bausteinverschlüsselung | Ja; mit S7-Block Privacy | |
| Zykluszeitüberwachung | ||
| ● untere Grenze | 1 ms | |
| ● obere Grenze | 6 000 ms | |
| ● einstellbar | Ja | |
| ● voreingestellt | 150 ms | |
| Maße | ||
| Breite | 120 mm; DP-Mastermodul: 35 mm | |
| Höhe | 119,5 mm | |
| Tiefe | 75 mm | |
| Gewichte | ||
| Gewicht, ca. | 320 g; DP-Mastermodul: ca. 100 g | |
| letzte Änderung: | 25.08.2020 | |
| Produkt | |||||||||||||||||||||||||||||||||||||
| Artikelnummer | 6AG1151-8FB01-2AB0 | ||||||||||||||||||||||||||||||||||||
| Artikelbeschreibung | SIPLUS ET 200S IM 151-8F PN/DP -25...+60°C mit Conformal Coating based on 6ES7151-8FB01-0AB0 . CPU für ET 200S, 256 KB Arbeitsspeicher, int. PROFINET-Schnittstelle (mit drei RJ45-Ports) als IO-Controller/I-Device ohne Batterie, MMC erforderlich | ||||||||||||||||||||||||||||||||||||
| Produktfamilie | SIPLUS IM 151-8 F PN/DP CPU | ||||||||||||||||||||||||||||||||||||
| Produktstatus | PM300:Aktives Produkt | ||||||||||||||||||||||||||||||||||||
| Preisinformationen | |||||||||||||||||||||||||||||||||||||
| Preisgruppe / Stammhaus Preisgruppe | 473 / 473 | ||||||||||||||||||||||||||||||||||||
| Rohstoffzuschlag | siehe Metallfaktor (Details erhalten Sie in der Hilfe) | ||||||||||||||||||||||||||||||||||||
| Metallfaktor | siehe Metallfaktor (Details erhalten Sie in der Hilfe) | ||||||||||||||||||||||||||||||||||||
| Lieferinformationen | |||||||||||||||||||||||||||||||||||||
| Exportkennzeichen | AL : N / ECCN : EAR99H | ||||||||||||||||||||||||||||||||||||
| Regellieferzeit ab Werk | 32 Tag(e) | ||||||||||||||||||||||||||||||||||||
| Nettogewicht pro ME | 0,380 kg | ||||||||||||||||||||||||||||||||||||
| Produktmaße (B x L x H) | Nicht verfügbar | ||||||||||||||||||||||||||||||||||||
| Verpackungsmaße | 13,20 x 15,30 x 9,10 | ||||||||||||||||||||||||||||||||||||
| Verpackungsmaße Einheit | CM | ||||||||||||||||||||||||||||||||||||
| Mengeneinheit (ME) | 1 Stück | ||||||||||||||||||||||||||||||||||||
| Verpackungsmenge | 1 | ||||||||||||||||||||||||||||||||||||
| Zusätzliche Produktinformationen | |||||||||||||||||||||||||||||||||||||
| EAN | 4042948586907 | ||||||||||||||||||||||||||||||||||||
| UPC | 804766056178 | ||||||||||||||||||||||||||||||||||||
| Statistische Warennummer | 85389091 | ||||||||||||||||||||||||||||||||||||
| Listenkennzeichen (LKZ) | A&DSE/SIP ADD | ||||||||||||||||||||||||||||||||||||
| Fabrikategruppe | 4572 | ||||||||||||||||||||||||||||||||||||
| Geschäftsbereichskennzahl | R740 | ||||||||||||||||||||||||||||||||||||
| Ursprungsland | Deutschland | ||||||||||||||||||||||||||||||||||||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 01.01.2012 | ||||||||||||||||||||||||||||||||||||
| Produktklasse | B: Bedingt rücknahmefähig - Bitte wenden Sie sich an Ihren Siemens-Ansprechpartner | ||||||||||||||||||||||||||||||||||||
| WEEE (2012/19/EU) Rücknahmepflicht | Ja | ||||||||||||||||||||||||||||||||||||
| REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste |
| ||||||||||||||||||||||||||||||||||||
| Klassifizierungen | |||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 6AG1151-8FB01-2AB0 DE_6AG1151-8FB01-2AB0.pdf | 180 Kbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
