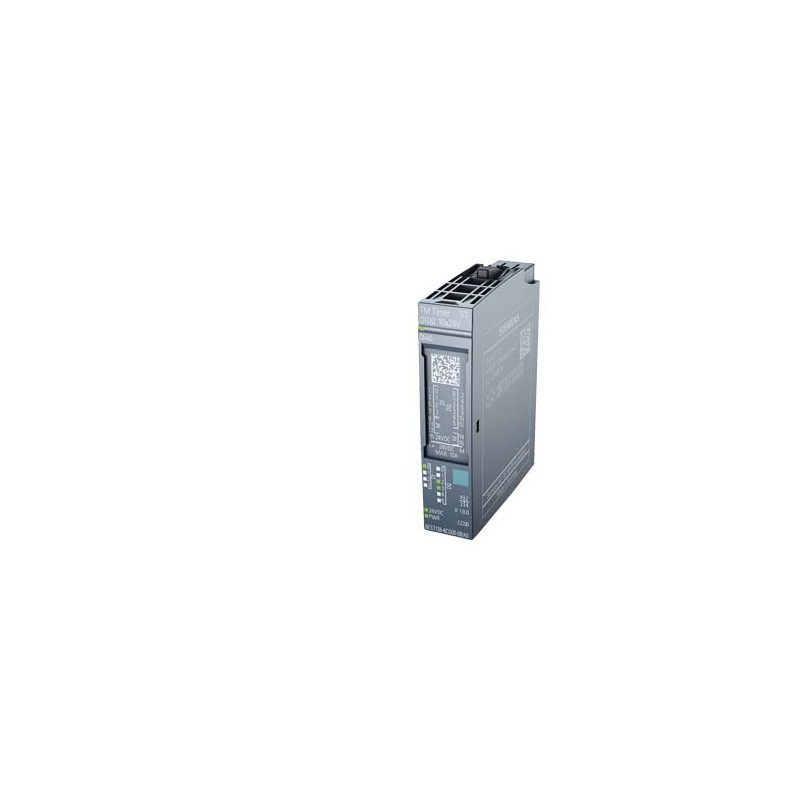

6AG1138-6CG00-2BA0 SIEMENS SIPLUS ET 200SP TM TIMER DIDQ 10x24 V -40 ... +60 °C con Conformal Coating based .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

6AG1138-6CG00-2BA0 SIEMENS SIPLUS ET 200SP TM TIMER DIDQ 10x24 V -40 ... +60 °C con Conformal Coating based ..

6AG1138-6CG00-2BA0

SIEMENS

SIPLUS ET 200SP TM TIMER DIDQ 10x24 V -40 ... +60 °C con Conformal Coating based on 6ES7138-6CG00-0BA0 . ingressi e uscite digitali comandati a tempo 4DI, 6DQ con marca temporale conteggio, PWM, oversampling

SIPLUS ET 200SP TM TIMER DIDQ 10x24V -40 ... +60°C con rivestimento formate sulla base del 6ES7138-6CG00-0BA0 . Ingressi e uscite digitali, in base al tempo, 4DI, 6DQ con stampaggio CONTEGGIO del tempo, PWM, oversampling

Maggiori dettagli


AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $860.45
Prezzo unitario: $860.45
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC001601 - bus di campo, periferica remota – modulo funzionale/tecnologico

Valore Unità
adatto per posizionamento multiasse (EF003267) -
montaggio su rack possibile (EF007018) -
adatto per posizionamento monoasse (EF003268) -
adatto per SSI (EF003254) -
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) -
categoria di protezione antideflagrante per gas (EF003997) -
tipo di protezione (NEMA) (EF011959) -
adatto per rilevamento percorso (EF003255) -
misurazione di frequenza (EF000599) -
tensione di alimentazione per DC (EF007534) -V
montaggio su guida portante possibile (EF003972) -
adatto per rilevamento valore assoluto (EF003259) -
adatto per rilevamento valore incrementale (EF003258) -
adatto per sega volante (EF003264) -
numero di interfacce HW seriali RS422 (EF003022) -
adatto per conteggio (EF003248) -
adatto per regolazione monoasse (EF003266) -
numero di interfacce HW seriali RS485 (EF003023) -
grado di protezione (IP) (EF005474) -
montaggio frontale possibile (EF007016) -
montaggio a parete/diretto possibile (EF007020) -
tensione di alimentazione per AC 50 Hz (EF007532) ['-', '-']V
tensione di alimentazione per AC 60 Hz (EF007533) ['-', '-']V
tipo di tensione di alimentazione (EF002991) DC
numero di funzioni (EF003244) -
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di interfacce HW PROFINET (EF006932) 0
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW wireless (EF006933) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW altre (EF003027) 0
con interfaccia ottica (EF003028) false
supporta protocollo TCP/IP (EF003050) false
supporta protocollo PROFIBUS (EF003052) false
supporta protocollo CAN (EF003053) false
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) false
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) false
supporta protocollo Data-Highway (EF003058) false
supporta protocollo DeviceNet (EF003059) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per PROFINET IO (EF007525) false
supporta il protocollo per PROFINET CBA (EF007524) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per Foundation Fieldbus (EF007522) false
supporta il protocollo per EtherNet/IP (EF007521) false
supporta il protocollo per AS-Interface Safety at Work (EF007519) false
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) false
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) false
componenti del sistema (EF004118) true
adatto per pesatura (EF003249) false
adatto per regolazione temperatura (EF008344) false
adatto per regolazione saldatura (EF003251) false
adatto per regolazione pressione (EF003252) false
adatto per NC (EF003253) false
adatto per CNC (EF003256) false
adatto per regolazione portata (EF003260) false
adatto per misurazione portata (EF003261) false
adatto per controllo contornatura (EF003262) false
adatto per controllo camma (EF003263) false
adatto per regolazione multiasse (EF003265) false
blocco funzionale blocco del riavvio (EF007212) false
blocco funzionale del reset automatico (EF007208) false
blocco funzionale per controllo del contattore (EF007467) false
blocco funzionale arresto d’emergenza (EF007211) false
blocco funzionale di dispositivi di protezione attivi senza contatto (EF007209) false
blocco funzionale tasto di consenso (EF007214) false
blocco funzionale circuito a due mani (EF007215) false
blocco funzionale di selezione del modo di funzionamento (EF007210) false
blocco funzionale controllo accesso (EF007213) false
adatto per funzioni di sicurezza (EF001597) false
categoria secondo EN 954-1 (EF006782) -
SIL secondo IEC 61508 (EF009889) -
livello di performance secondo EN ISO 13849-1 (EF007399) -
risorsa corrispondente (Ex ia) (EF004141) false
risorsa corrispondente (Ex ib) (EF004142) false
categoria di protezione antideflagrante per polvere (EF003998) senza
Larghezza (EF000008) 15.0mm
Altezza (EF000040) 73.0mm
profondità (EF000049) 58.0mm


SIPLUS ET 200SP TM TIMER DIDQ 10x24 V -40 ... +60 °C con Conformal Coating based on 6ES7138-6CG00-0BA0 . ingressi e uscite digitali comandati a tempo 4DI, 6DQ con marca temporale conteggio, PWM, oversampling
Informazioni generali
Denominazione del tipo di prodottoTM Timer DIDQ 10x24V
BaseUnit utilizzabiliTipo di BU A0
Funzione del prodotto
● Dati I&MSì; I&M 0
● Funzionamento con sincronismo di clockSì
Tensione di alimentazione
Tensione di carico L+
● Valore nominale (DC)24 V
● Campo consentito, limite inferiore (DC)19,2 V
● Campo consentito, limite superiore (DC)28,8 V
● Protezione da inversione polaritàSì; contro la distruzione
Corrente d'ingresso
Corrente assorbita, max.50 mA; senza carico
Alimentazione del trasduttore
Numero di uscite1
Alimentazione dei trasduttori a 24 V
● 24 VSì; L+ (-0,8 V)
● Protezione da cortocircuitoSì
● Corrente d'uscita, max.500 mA; osservare il derating
Potenza dissipata
Potenza dissipata, tip.1,5 W
Area di indirizzi
Spazio d'indirizzamento per modulo
● Ingressi26 byte
● Uscite32 byte
Ingressi digitali
Numero di ingressi4
ingressi digitali parametrizzabiliSì
Caratteristica d'ingresso secondo IEC 61131, Tipo 3Sì
Funzioni degli ingressi digitali, parametrizzabili
● Ingresso digitale con marca temporaleSì
— Numero, max.4
● ContatoreSì
— Numero, max.3
● Contatore per trasduttore incrementaleSì
— Numero, max.1
● Ingresso digitale con OversamplingSì
— Numero, max.4
● HW-Enable per ingresso digitaleSì
— Numero, max.1
● HW-Enable per uscita digitaleSì
— Numero, max.3
Tensione d'ingresso
● Tipo di tensione d'ingressoDC
● Valore nominale (DC)24 V
● per segnale "0"-30 ... +5 V
● per segnale "1"+11 ... +30 V
● Tensione ammessa all'ingresso, min.-30 V
● Tensione ammessa all'ingresso, max.30 V
Corrente d'ingresso
● per segnale "1", tip.2,5 mA
Ritardo sull'ingresso (con valore nominale della tensione d'ingresso)
● Larghezza minima dell'impulso per la reazione del programma3 µs con parametrizzazione "nessuno"
per ingressi standard
— parametrizzabileSì; nessuno / 0,05 / 0,1 / 0,4 / 0,8 ms
— da "0" a "1", min.4 µs
— da "1" a "0", min.4 µs
Lunghezza cavo
● con schermatura, max.1 000 m; dipendente da sensore, qualità del cavo e gradiente del fronte
● senza schermatura, max.600 m; dipendente da sensore, qualità del cavo e gradiente del fronte
Uscite digitali
Tipo di uscita digitaletransistor
Numero di uscite6
Chiusura su MSì; per uscita high speed
Chiusura su PSì
Uscite digitali, parametrizzabiliSì
Protezione da cortocircuitoSì; elettronica / termica
● Soglia d'intervento, tip.1,7 A per uscita standard, 0,5 A per uscita High Speed
Limitazione dell'extratensione induttiva di apertura su-0,8 V
Funzioni delle uscite digitali, parametrizzabili
● Uscita digitale con marca temporaleSì
— Numero, max.6
● Uscita PWMSì
— Numero, max.6
● Uscita digitale con OversamplingSì
— Numero, max.6
Potere di interruzione delle uscite
● con carico ohmico, max.0,5 A; 0,1 A per uscita high speed
● con carico lampade, max.5 W; 1 W per uscita high speed
Campo della resistenza di carico
● Limite inferiore48 Ω; 240 Ohm per uscita high speed
● Limite superiore12 kΩ
Tensione d'uscita
● Tipo della tensione d'uscitaDC
● per segnale "0", max.1 V; per uscita high speed
● per segnale "1", min.23,2 V; L+ (-0,8 V)
Corrente d'uscita
● per segnale "1" valore nominale0,5 A; 0,1 A per uscita high speed, rispettare il derating
● per segnale "1" campo consentito, max.0,6 A; 0,12 A per uscita high speed, rispettare il derating
● per segnale "1" corrente di carico minima2 mA
● per segnale "0" corrente residua, max.0,5 mA
Ritardo sull'uscita con carico ohmico
● da "0" a "1", max.1 µs; per uscita high speed, 5 µs per uscita standard
● da "1" a "0", max.1 µs; per uscita high speed, 6 µs per uscita standard
Frequenza di commutazione
● con carico ohmico, max.10 kHz
● con carico lampade, max.10 Hz
Corrente totale delle uscite
● Corrente per ogni modulo, max.3,5 A; osservare il derating
Lunghezza cavo
● con schermatura, max.1 000 m; dipendente da carico e qualità del cavo
● senza schermatura, max.600 m; dipendente da carico e qualità del cavo
Trasduttori
Trasduttori collegabili
● Trasduttore incrementale (asimmetrico)Sì
● Initiator 24 VSì
● Sensore a 2 filiSì
— Corrente di riposo consentita (sensore a 2 fili), max.1,5 mA
Segnali di trasduttori incrementali (asimmetrici)
● Tensione d'ingresso24 V
● Frequenza d'ingresso, max.50 kHz
● Frequenza di conteggio, max.200 kHz; con valorizzazione quadrupla
● Lunghezza cavo schermato, max.600 m; dipendente da frequenza d'ingresso, trasduttore e qualità del cavo; max. 200 m a 50 kHz
● Trasduttore incrementale con tracce A/B, sfasate di 90°Sì
● Trasduttore a impulsiSì
Segnale di trasduttore a 24 V
— Tensione ammessa all'ingresso, min.-30 V
— Tensione ammessa all'ingresso, max.30 V
Fisica dell'interfaccia
● Caratteristica d'ingresso secondo IEC 61131, Tipo 3Sì
Sincronismo di clock
Tempo di ciclo del bus (TDP), min.375 µs
Jitter, max.1 µs
Allarmi/diagnostica/informazioni di stato
Funzione di diagnosticaSì
Valori sostitutivi attivabiliSì
Allarmi
● Allarme diagnosticoSì
Diagnostica
● Sorveglianza della tensione di alimentazioneSì
● CortocircuitoSì
LED di visualizzazione diagnostica
● Sorveglianza della tensione di alimentazione (PWR-LED)Sì; LED PWR verde
● Visualizzazione di stato del canaleSì
● per diagnostica del moduloSì; LED DIAG verde / rosso
Funzioni integrate
Numero di contatori3
Frequenza di conteggio (contatori), max.200 kHz; con valorizzazione quadrupla
Funzioni di conteggio
● Conteggio continuoSì
Separazione di potenziale
Separazione di potenziale dei canali
● tra i canali e il bus backplaneSì
Condizioni ambientali
Temperatura ambiente in esercizio
● Posizione di montaggio orizzontale, min.-40 °C; = Tmin (incl. condensa / gelo)
● Posizione di montaggio orizzontale, max.60 °C; = Tmax; vedi Derating BasedOn (ad es. manuale)
● Posizione di montaggio verticale, min.-40 °C; = Tmin
● Posizione di montaggio verticale, max.50 °C; = Tmax; vedi Derating BasedOn (ad es. manuale)
Altitudine durante il funzionamento, con riferimento a livello del mare
● Altitudine di installazione max. s.l.m.5 000 m
● temperatura ambiente, pressione atmosferica, altitudine d'installazioneTmin ... Tmax con 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) con 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) con 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Umidità relativa
● con condensa, test effettuato secondo IEC 60068-2-38, max.100 %; RH incl. condensa / gelo (evitare messa in servizio in presenza di condensa), posizione di montaggio orizzontale
Resistenza
Liquidi di raffreddamento e lubrificazione
— resistenza ai comuni liquidi di raffreddamento e lubrificazioneSì; Incl. olio e diesel nebulizzato nell'aria
Impiego in impianti industriali fissi
— a sostanze biologicamente attive secondo EN 60721-3-3Sì; Classe 3B2, spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-3Sì; Classe 3C4 (umidità relativa < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-3Sì; Classe 3S4 incl. sabbia, polvere; *
— a condizioni ambientali meccaniche secondo EN 60721-3-3Sì; Classe 3M8 con l'impiego del SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Impiego su navi/offshore
— a sostanze biologicamente attive secondo EN 60721-3-6Sì; Classe 6B2, spore di muffe, funghi e spugne (esclusa fauna); Classe 6B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-6Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-6Sì; Classe 6S3 incl. sabbia, polvere; *
— a condizioni ambientali meccaniche secondo EN 60721-3-6Sì; Classe 6M4 con l'impiego del SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Impiego nella tecnica di processo industriale
— a sostanze chimicamente attive secondo EN 60654-4Sì; Classe 3 (ad esclusione del tricloroetilene)
— Condizioni ambientali per i sistemi di processo, misura e comando secondo ANSI/ISA-71.04Sì; Livello GX gruppo A/B (ad esclusione del tricloroetilene; sono consentite concentrazioni di gas nocivi fino ai valori limite della norma EN 60721-3-3 Classe 3C4); livello LC3 (nebbia salina) e livello LB3 (olio industriale)
Nota
— Nota per la classificazione di condizioni ambientali secondo EN 60721, EN 60654-4 e ANSI/ISA-71.04* Le connessioni non utilizzate devono restare chiuse durante l'esercizio con le coperture fornite in dotazione!
Conformal Coating
● Rivestimenti per piastre di circuito stampato secondo EN 61086Sì; Classe 2 per elevata affidabilità
● Protezione contro la sporcizia secondo EN 60664-3Sì; Protezione del tipo 1
● Military Testing secondo MIL-I-46058C, Amendment 7Sì; Scolorimento del rivestimento possibile durante la durata di vita
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies secondo IPC-CC-830ASì; Conformal Coating, Classe A
Funzionamento decentrato
al SIMATIC S7-1500Sì
Dimensioni
Larghezza15 mm
Altezza73 mm
Profondità58 mm
Pesi
Peso, ca.45 g
Ultima modifica:29/08/2020


Prodotto
Numero Articolo (MFN)6AG1138-6CG00-2BA0
DescrizioneSIPLUS ET 200SP TM TIMER DIDQ 10x24 V -40 ... +60 °C con Conformal Coating based on 6ES7138-6CG00-0BA0 . ingressi e uscite digitali comandati a tempo 4DI, 6DQ con marca temporale conteggio, PWM, oversampling
Famiglia ProdottoUnità IO Time-Based SIPLUS TM Timer DIDQ 10x24V
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5AK / 473
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99H
Tempo minimo di produzione42 Giorno / Giorni
Peso netto0,052 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo6,40 x 7,80 x 2,30
Package size unit of measureCM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4047618077907
UPC195125031869
Codice doganale85389091
LKZ_FDB/ CatalogIDA&DSE/SIP ADD
Gruppo prodotti4257
Group CodeR740
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 09.11.16
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

4,4'-isopropylidenediphenol (Bisphenol A, BPA)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-24-26-05
eClass7.127-24-26-05
eClass827-24-26-05
eClass927-24-26-05
eClass9.127-24-26-05
ETIM5EC001601
ETIM6EC001601
ETIM7EC001601
IDEA43567
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1138-6CG00-2BA0 IT_6AG1138-6CG00-2BA0.pdf 140 Kbytes 6AG1138-6CG00-2BA0 IT_6AG1138-6CG00-2BA0.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
