6AG1138-6CG00-2BA0 SIEMENS SIPLUS ET 200SP TM TIMER DIDQ 10x24V -40 ... +60°C avec Conformal Coating basé su.. Agrandir l'image

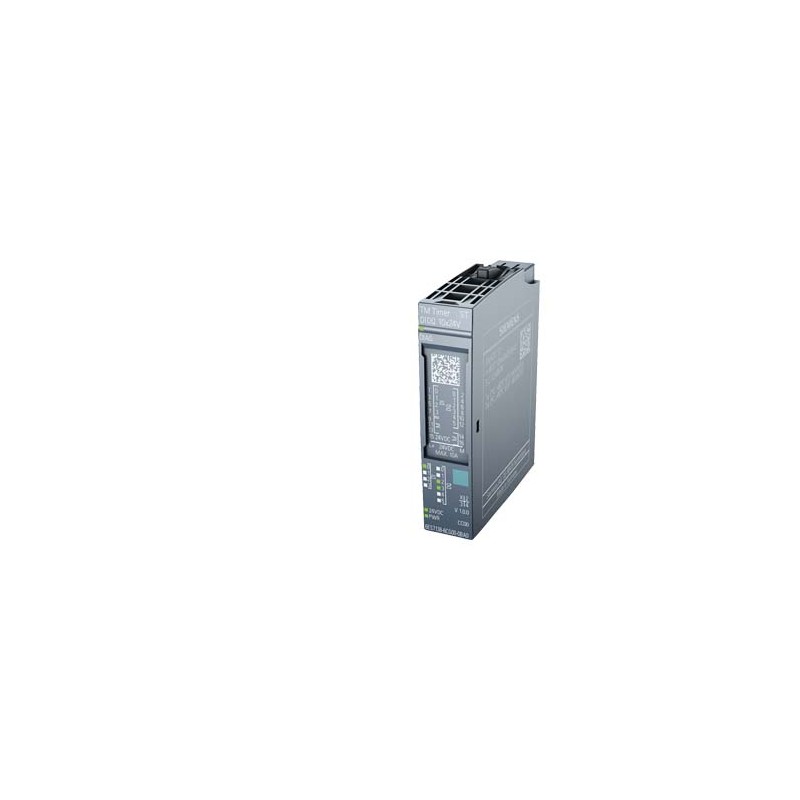

Les images sont à titre illustratif. Svp, révisez la fiche technique.

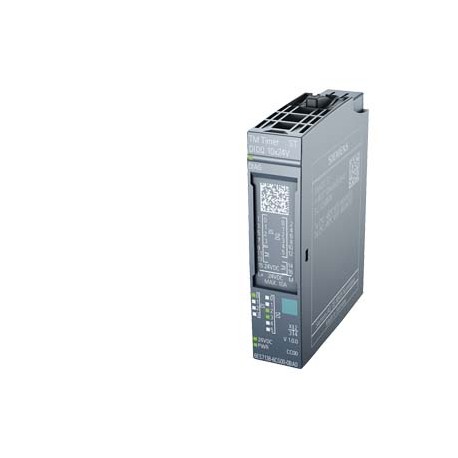

6AG1138-6CG00-2BA0 SIEMENS SIPLUS ET 200SP TM TIMER DIDQ 10x24V -40 ... +60°C avec Conformal Coating basé su..

6AG1138-6CG00-2BA0

SIEMENS

SIPLUS ET 200SP TM TIMER DIDQ 10x24V -40 ... +60°C avec Conformal Coating basé sur 6ES7138-6CG00-0BA0 . Entrées et sorties TOR déclenchées par temporisation 4 entrées TOR, 6DQ avec horodatage comptage, MLI suréchantillonnage

SIPLUS ET 200SP TM MINUTERIE DIDQ 10x24V -40 ... +60°C avec revêtement formé basé sur 6ES7138-6CG00-0BA0 . Entrées et sorties numériques, en fonction du temps, 4DI, 6DQ avec l'estampillage de temps, PWM, suréchantillonnage

Plus de détails


AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $863.42
Prix unitaire: $863.42
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001601 - Bus de terrain, périphérie déc. - module fonctionnel / technologique

Valeur Unité
adapté au positionnement multi-axes (EF003267) -
montage sur rack possible (EF007018) -
adapté au positionnement mono-axe (EF003268) -
adapté à SSI (EF003254) -
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) -
catégorie de protection contre les explosions pour le gaz (EF003997) -
degré de protection (NEMA) (EF011959) -
adapté à la mesure du déplacement (EF003255) -
mesure de la fréquence (EF000599) -
tension d'alimentation CC (EF007534) -V
montage possible sur barres profilées (EF003972) -
adapté à la détection de valeurs absolues (EF003259) -
adapté à la détection de valeurs incrémentales (EF003258) -
adapté au sciage à la volée (EF003264) -
nombre d'interfaces matérielles en série RS-422 (EF003022) -
permet le comptage (EF003248) -
adapté à la régulation mono-axe (EF003266) -
nombre d'interfaces matérielles en série RS-485 (EF003023) -
indice de protection (IP) (EF005474) -
encastrement frontal possible (EF007016) -
montage mural/direct possible (EF007020) -
tension d'alimentation CA 50 Hz (EF007532) ['-', '-']V
tension d'alimentation CA 60 Hz (EF007533) ['-', '-']V
type de tension d’alimentation (EF002991) DC
nombre de fonctions (EF003244) -
nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
nombre d'interfaces matérielles PROFINET (EF006932) 0
nombre d'interfaces matérielles en série RS-232 (EF003021) 0
nombre d'interfaces matérielles en série TTY (EF003024) 0
nombre d'interfaces matérielles parallèles (EF003026) 0
nombre d'interfaces matérielles Wireless (EF006933) 0
nombre d'interfaces matérielles USB (EF003025) 0
nombre d'autres interfaces matérielles (EF003027) 0
avec interface optique (EF003028) false
protocole pris en charge pour TCP/IP (EF003050) false
protocole pris en charge pour PROFIBUS (EF003052) false
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) false
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
supporte le protocole DeviceNet (EF003059) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour PROFINET IO (EF007525) false
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour Foundation Fieldbus (EF007522) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) false
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
composants système (EF004118) true
adapté au pesage (EF003249) false
adapté à la régulation de température (EF008344) false
adapté à la régulation de soudure (EF003251) false
adapté à la régulation de la pression (EF003252) false
adapté à NC (EF003253) false
adapté à CNC (EF003256) false
adapté à la régulation du débit (EF003260) false
adapté à la mesure du débit (EF003261) false
adapté à la commande de trajectoire (EF003262) false
adapté à la commande de cames (EF003263) false
adapté à la régulation multi-axes (EF003265) false
bloc fonctionnel de blocage du redémarrage (EF007212) false
bloc fonctionnel de réinitialisation automatique (EF007208) false
bloc fonctionnel de contrôle des contacteurs (EF007467) false
bloc fonctionnel d'arrêt d'urgence (EF007211) false
bloc fonctionnel d'équipements de protection électro-sensibles (EF007209) false
bloc fonctionnel de commutateur de validation (EF007214) false
bloc fonctionnel de circuit à deux mains (EF007215) false
bloc fonctionnel de sélection du mode de fonctionnement (EF007210) false
bloc fonctionnel de contrôle d'accès (EF007213) false
adapté aux fonctions de sécurité (EF001597) false
catégorie selon EN 954-1 (EF006782) -
SIL conformément à IEC 61508 (EF009889) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
matériel associé (Ex ia) (EF004141) false
matériel associé (Ex ib) (EF004142) false
catégorie de protection contre les explosions pour la poussière (EF003998) sans
largeur (EF000008) 15.0mm
hauteur (EF000040) 73.0mm
profondeur (EF000049) 58.0mm


SIPLUS ET 200SP TM TIMER DIDQ 10x24V -40 ... +60°C avec Conformal Coating basé sur 6ES7138-6CG00-0BA0 . Entrées et sorties TOR déclenchées par temporisation 4 entrées TOR, 6DQ avec horodatage comptage, MLI suréchantillonnage
Informations générales
Désignation du type de produitTM Timer DIDQ 10x24V
BaseUnits utilisablesType BU A0
Fonction du produit
● Données I&MOui; I&M 0
● Mode synchroneOui
Tension d'alimentation
Tension de charge L+
● Valeur nominale (CC)24 V
● Plage admissible, limite inférieure (CC)19,2 V
● Plage admissible, limite supérieure (CC)28,8 V
● Protection contre l'inversion de polaritéOui; contre la destruction
Courant d'entrée
Consommation, maxi50 mA; sans charge
Alimentation des capteurs
Nombre de sorties1
Alimentation des capteurs 24 V
● 24 VOui; L+ (-0,8 V)
● Protection contre les courts-circuitsOui
● Courant de sortie, maxi500 mA; Tenir compte du déclassement
Puissance dissipée
Puissance dissipée, typ.1,5 W
Plage d'adresses
Espace d'adresses par module
● Entrées26 byte
● Sorties32 byte
Entrées TOR
Nombre d'entrées TOR4
entrées TOR, paramétrablesOui
Caractéristique d'entrée selon CEI 61131, type 3Oui
Fonctions entrées TOR, paramétrables
● Entrée TOR avec horodatageOui
— Nombre, maxi4
● CompteursOui
— Nombre, maxi3
● Compteur pour codeur incrémentalOui
— Nombre, maxi1
● Entrée TOR avec suréchantillonnageOui
— Nombre, maxi4
● Déblocage matériel pour entrée TOROui
— Nombre, maxi1
● Déblocage matériel pour sortie TOROui
— Nombre, maxi3
Tension d'entrée
● Type de tension d'entréeCC
● Valeur nominale (CC)24 V
● pour état log. "0"-30 à +5 V
● pour état log. "1"+11 à +30 V
● tension admissible à l'entrée, min.-30 V
● tension admissible à l'entrée, max.30 V
Courant d'entrée
● pour état log. "1", typ.2,5 mA
Retard d'entrée (pour valeur nominale de la tension d'entrée)
● Largeur minimale d'impulsion pour réaction du programme3 µs pour paramétrage "aucun"
pour entrées standard
— paramétrableOui; aucun / 0,05 / 0,1 / 0,4 / 0,8 ms
— pour "0" vers "1", mini4 µs
— pour "1" vers "0", mini4 µs
Longueur de câble
● blindé, maxi1 000 m; en fonction du codeur, de la qualité du câble et de la raideur de front
● non blindé, max.600 m; en fonction du codeur, de la qualité du câble et de la raideur de front
Sorties TOR
Type de sortie TORTransistor
Nombre de sorties TOR6
Type MOui; en sortie High Speed
Type POui
sorties TOR, paramétrablesOui
Protection contre les courts-circuitsOui; électronique / thermique
● Seuil de réponse, typ.1,7 A en sortie en sortie standard ; 0,5 A en sortie High Speed
Limitation de la tension de coupure inductive à-0,8 V
Fonctions sorties TOR, paramétrables
● Sortie TOR avec horodatageOui
— Nombre, maxi6
● Sortie MLIOui
— Nombre, maxi6
● Sortie TOR avec suréchantillonnageOui
— Nombre, maxi6
Pouvoir de coupure des sorties
● pour charge résistive, max.0,5 A; 0,1 A en sortie High Speed
● pour charge de lampes, maxi5 W; 1 W en sortie High Speed
Plage de résistance de charge
● Limite inférieure48 Ω; 240 Ohm en sortie High Speed
● Limite supérieure12 kΩ
Tension de sortie
● Type de tension de sortieCC
● pour état log. "0", max.1 V; en sortie High Speed
● pour état log. "1", mini23,2 V; L+ (-0,8 V)
Courant de sortie
● pour état log. "1" valeur nominale0,5 A; 0,1 A en sortie High Speed, tenir compte du déclassement
● pour état log. "1" plage admissible, maxi0,6 A; 0,12 A en sortie High Speed, tenir compte du déclassement
● pour état log. "1" courant de charge minimal2 mA
● pour état log. "0" courant résiduel, maxi0,5 mA
Temps de retard de sortie pour charge ohmique
● pour "0" vers "1", maxi1 µs; en sortie High Speed, 5 µs en sortie standard
● pour "1" vers "0", max.1 µs; en sortie High Speed, 6 µs en sortie standard
Fréquence de commutation
● pour charge résistive, max.10 kHz
● pour charge de lampes, maxi10 Hz
Courant total des sorties
● Courant max. par module3,5 A; Tenir compte du déclassement
Longueur de câble
● blindé, maxi1 000 m; selon la charge et la qualité du câble
● non blindé, max.600 m; selon la charge et la qualité du câble
Capteurs
Capteurs raccordables
● Codeur incrémental (sans signaux inversés)Oui
● Détecteur 24 VOui
● Détecteur 2 filsOui
— Courant de repos admis (détecteur 2 fils), max.1,5 mA
Signaux de capteurs, codeurs incrémental (sans signaux inversés)
● Tension d'entrée24 V
● Fréquence d'entrée, maxi50 kHz
● Fréquence de comptage, max.200 kHz; pour évaluation quadruple
● Longueur de câble blindé, maxi600 m; pour 200 KHz ; en fonction de la fréquence d'entrée, du codeur et de la qualité du câble ; max. 200 m à 50 kHz
● Codeur incrémental avec pistes A/B, phases à 90°Oui
● Capteur à impulsionsOui
Signal de capteur 24 V
— tension admissible à l'entrée, min.-30 V
— tension admissible à l'entrée, max.30 V
Réalisation physique de l'interface
● Caractéristique d'entrée selon CEI 61131, type 3Oui
Mode synchrone
Temps de cycle du bus (TDP), min.375 µs
Gigue, max.1 µs
Alarmes/diagnostic/information d'état
Fonctions de diagnosticOui
Valeurs de remplacement applicablesOui
Alarmes
● Alarme de diagnosticOui
Diagnostics
● Surveillance de la tension d'alimentationOui
● Court-circuitOui
Signalisation de diagnostic par LED
● Surveillance de la tension d'alimentation (LED PWR)Oui; LED verte PWR
● Affichage de l'état de la voieOui
● pour diagnostic du moduleOui; LED verte / rouge DIAG
Fonctions intégrées
Nombre de compteurs3
Fréquence de comptage (compteurs), maxi200 kHz; pour évaluation quadruple
Fonctions de comptage
● Comptage sans finOui
Séparation galvanique
Séparation galvanique des canaux
● entre voies et bus interneOui
Conditions ambiantes
Température ambiante en service
● Montage horizontal, mini-40 °C; = Tmin (avec condensation/gel)
● Montage horizontal, maxi60 °C; = Tmax ; voir Derating BasedOn (par ex. manuel)
● Montage vertical, mini-40 °C; = Tmin
● Montage vertical, maxi50 °C; = Tmax ; voir Derating BasedOn (par ex. manuel)
Altitude en service par rapport au niveau de la mer
● Altitude d'installation, max.5 000 m
● Température ambiante - Pression atmosphérique - Altitude d'installationTmin ... Tmax à 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) à 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) à 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Humidité relative de l'air
● avec condensation, essai selon CEI 60068-2-38, max.100 %; RH condensation/gel inclus (aucune mise en service en cas de condensation), position de montage verticale
Tenue
Produits de refroidissement et lubrifiants
— Résistant aux produits de refroidissement et lubrifiants courants du commerceOui; y compris gazole et gouttelettes d'huile dans l'air
Utilisation dans des installations industrielles stationnaires
— aux substances biologiquement actives selon EN 60721-3-3Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-3Oui; Classe 3C4 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-3Oui; Classe 3S4 y compris sable, poussière ; *
— aux conditions d'environnement mécaniques selon EN 60721-3-3Oui; Classe 3M8 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Utilisation sur des bateaux/en mer
— aux substances biologiquement actives selon EN 60721-3-6Oui; Classe 6B2 spores fongiques (faune exceptée) ; classe 6B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-6Oui; Classe 6C3 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-6Oui; Classe 6S3 y compris sable, poussière ; *
— aux conditions d'environnement mécaniques selon EN 60721-3-6Oui; Classe 6M4 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Utilisation dans les processus industriels
— aux substances chimiquement actives selon EN 60654-4Oui; Classe 3 (à l'exclusion des trichloréthylènes)
— conditions environnementales pour les systèmes de mesure et de contrôle des processus selon ANSI/ISA-71.04Oui; Niveau GX Groupe A/B (à l'exclusion des trichloréthylènes ; concentration de gaz agressifs admissible jusqu'aux limites d'EN 60721-3-3 classe 3C4) ; niveau LC3 (brouillard salin) et niveau LB3 (huiles)
Remarque
— Remarque pour la classification de conditions d'environnement selon EN 60721, EN 60654-4 et ANSI/ISA-71.04* Les capots de connecteur fournis doivent rester en place sur les interfaces non utilisées !
Conformal coating
● Revêtements pour circuits imprimés équipés selon EN 61086Oui; Classe 2 pour une fiabilité élevée
● Protection contre l'encrassement selon EN 60664-3Oui; Protection de type 1
● Military Testing selon MIL-I-46058C, Amendment 7Oui; Possibilité de changement de couleur du revêtement au cours de la durée de vie
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies selon IPC-CC-830AOui; Conformal Coating, classe A
Mode décentralisé
vers SIMATIC S7-1500Oui
Dimensions
Largeur15 mm
Hauteur73 mm
Profondeur58 mm
Poids
Poids approx.45 g
dernière modification :29-08-2020


Produit
Numéro d'article6AG1138-6CG00-2BA0
Description d'articleSIPLUS ET 200SP TM TIMER DIDQ 10x24V -40 ... +60°C avec Conformal Coating basé sur 6ES7138-6CG00-0BA0 . Entrées et sorties TOR déclenchées par temporisation 4 entrées TOR, 6DQ avec horodatage comptage, MLI suréchantillonnage
Famille de produitSIPLUS Module Time-based IO TM Timer DIDQ 10x24V
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix473
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99H
Délai Appro Fsseur (hors transport)42 Jour(s)
Poids Net par quantité0.052 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage6.40 x 7.80 x 2.30
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047618077907
UPC195125031869
N° d'Export85389091
Rubrique catalogue (PDF)A&DSE/SIP ADD
Groupe de produit4257
Group CodeR740
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 09.11.2016
Classe de produitB: limited or only medium-term re-useability
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

4,4'-isopropylidenediphenol (Bisphenol A, BPA)

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-05
eClass7.127-24-26-05
eClass827-24-26-05
eClass927-24-26-05
eClass9.127-24-26-05
ETIM5EC001601
ETIM6EC001601
ETIM7EC001601
IDEA43567
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1138-6CG00-2BA0 FR_6AG1138-6CG00-2BA0.pdf 141 Kbytes 6AG1138-6CG00-2BA0 FR_6AG1138-6CG00-2BA0.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
