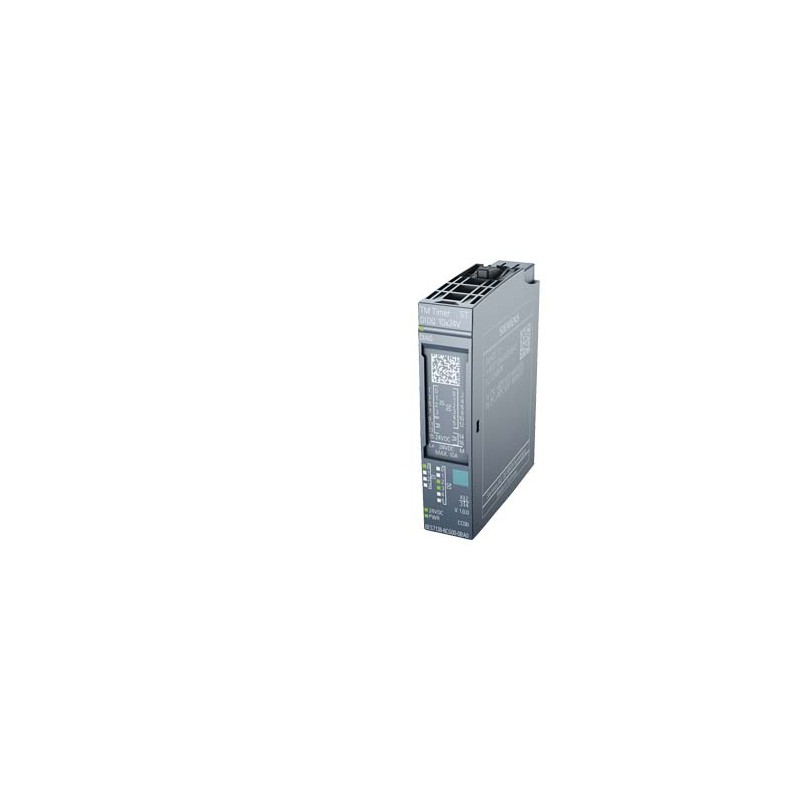

6AG1138-6CG00-2BA0 SIEMENS SIPLUS ET 200SP TM TIMER DIDQ 10x24V -40 ... +60°C mit Conformal Coating based on.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

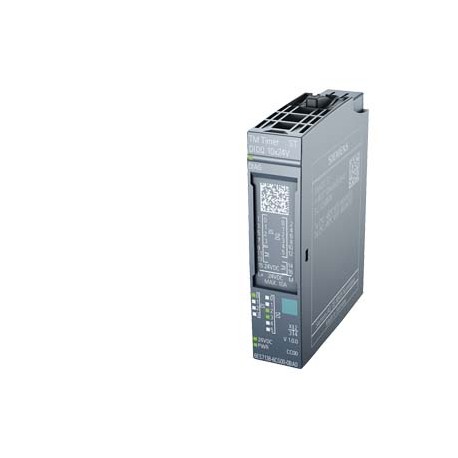

6AG1138-6CG00-2BA0 SIEMENS SIPLUS ET 200SP TM TIMER DIDQ 10x24V -40 ... +60°C mit Conformal Coating based on..

6AG1138-6CG00-2BA0

SIEMENS

SIPLUS ET 200SP TM TIMER DIDQ 10x24V -40 ... +60°C mit Conformal Coating based on 6ES7138-6CG00-0BA0 . zeitgesteuerte digitale Ein-und Ausgänge 4DI, 6DQ mit Zeitstempel zählen, PWM, Oversampling

SIPLUS ET 200SP TM TIMER DIDQ 10x24V -40 ... +60°C mit Beschichtung gebildet basierend auf 6ES7138-6CG00-0BA0 . Digitale ein-und Ausgänge, Zeit -, 4DI, 6DQ mit stamping time COUNT, PWM, oversampling

Mehr Infos


AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $858.22
Stückpreis: $858.22
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ETIM: EC001601 - Feldbus, Dez. Peripherie - Funktions-/Technologie-Modul

Wert Einheit
Geeignet für Mehrachs-Positionierung (EF003267) -
Rack-Montage möglich (EF007018) -
Geeignet für Einachs-Positionierung (EF003268) -
Geeignet für SSI (EF003254) -
Feldbusanschluss über seperaten Buskoppler möglich (EF004002) -
Explosionsschutz-Kategorie für Gas (EF003997) -
Schutzart (NEMA) (EF011959) -
Geeignet für Wegerfassung (EF003255) -
Frequenzmessung (EF000599) -
Versorgungsspannung bei DC (EF007534) -V
Tragschienenmontage möglich (EF003972) -
Geeignet für Absolut-Wert-Erfassung (EF003259) -
Geeignet für Inkremental-Wert-Erfassung (EF003258) -
Geeignet für fliegende Säge (EF003264) -
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) -
Geeignet für Zählen (EF003248) -
Geeignet für Einachs-Regelung (EF003266) -
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) -
Schutzart (IP) (EF005474) -
Fronteinbau möglich (EF007016) -
Wand-/Direktmontage möglich (EF007020) -
Versorgungsspannung bei AC 50 Hz (EF007532) ['-', '-']V
Versorgungsspannung bei AC 60 Hz (EF007533) ['-', '-']V
Spannungsart der Versorgungsspannung (EF002991) DC
Anzahl der Funktionen (EF003244) -
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) 0
Anzahl der Schnittstellen PROFINET (EF006932) 0
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) 0
Anzahl der HW-Schnittstellen seriell TTY (EF003024) 0
Anzahl der HW-Schnittstellen parallel (EF003026) 0
Anzahl der HW-Schnittstellen Wireless (EF006933) 0
Anzahl der HW-Schnittstellen USB (EF003025) 0
Anzahl der HW-Schnittstellen sonstige (EF003027) 0
Mit optischer Schnittstelle (EF003028) false
Unterstützt Protokoll für TCP/IP (EF003050) false
Unterstützt Protokoll für PROFIBUS (EF003052) false
Unterstützt Protokoll für CAN (EF003053) false
Unterstützt Protokoll für INTERBUS (EF003054) false
Unterstützt Protokoll für ASI (EF003051) false
Unterstützt Protokoll für KNX (EF003055) false
Unterstützt Protokoll für Modbus (EF003057) false
Unterstützt Protokoll für Data-Highway (EF003058) false
Unterstützt Protokoll für DeviceNet (EF003059) false
Unterstützt Protokoll für SUCONET (EF003060) false
Unterstützt Protokoll für LON (EF003017) false
Unterstützt Protokoll für PROFINET IO (EF007525) false
Unterstützt Protokoll für PROFINET CBA (EF007524) false
Unterstützt Protokoll für SERCOS (EF006657) false
Unterstützt Protokoll für Foundation Fieldbus (EF007522) false
Unterstützt Protokoll für EtherNet/IP (EF007521) false
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) false
Unterstützt Protokoll für DeviceNet Safety (EF007520) false
Unterstützt Protokoll für INTERBUS-Safety (EF006662) false
Unterstützt Protokoll für PROFIsafe (EF007526) false
Unterstützt Protokoll für SafetyBUS p (EF007527) false
Unterstützt Protokoll für sonstige Bussysteme (EF003062) false
Funkstandard Bluetooth (EF007178) false
Funkstandard WLAN 802.11 (EF007179) false
Funkstandard GPRS (EF008523) false
Funkstandard GSM (EF008524) false
Funkstandard UMTS (EF008525) false
IO-Link Master (EF007298) false
Systemkomponente (EF004118) true
Geeignet zum Wiegen (EF003249) false
Geeignet für Temperaturregelung (EF008344) false
Geeignet für Schweiß-Regelung (EF003251) false
Geeignet für Druck-Regelung (EF003252) false
Geeignet für NC (EF003253) false
Geeignet für CNC (EF003256) false
Geeignet für Durchfluss-Regelung (EF003260) false
Geeignet für Durchfluss-Messung (EF003261) false
Geeignet für Bahnsteuerung (EF003262) false
Geeignet für Nocken-Steuerung (EF003263) false
Geeignet für Mehrachs-Regelung (EF003265) false
Funktionsblock Wiederanlaufsperre (EF007212) false
Funktionsblock Automatischer Reset (EF007208) false
Schützkontrolle Funktionsblock (EF007467) false
Funktionsblock NOT-AUS (EF007211) false
Funktionsblock Berührungslos Wirkende Schutzeinrichtungen (EF007209) false
Funktionsblock Zustimm-Taster (EF007214) false
Funktionsblock Zweihand-Schaltung (EF007215) false
Funktionsblock Betriebsartenwahl (EF007210) false
Funktionsblock Zugangskontrolle (EF007213) false
Geeignet für Sicherheitsfunktionen (EF001597) false
Kategorie nach EN 954-1 (EF006782) -
SIL nach IEC 61508 (EF009889) -
Performance Level nach EN ISO 13849-1 (EF007399) -
Zugehöriges Betriebsmittel (Ex ia) (EF004141) false
Zugehöriges Betriebsmittel (Ex ib) (EF004142) false
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Breite (EF000008) 15.0mm
Höhe (EF000040) 73.0mm
Tiefe (EF000049) 58.0mm


SIPLUS ET 200SP TM TIMER DIDQ 10x24V -40 ... +60°C mit Conformal Coating based on 6ES7138-6CG00-0BA0 . zeitgesteuerte digitale Ein-und Ausgänge 4DI, 6DQ mit Zeitstempel zählen, PWM, Oversampling
Allgemeine Informationen
Produkttyp-BezeichnungTM Timer DIDQ 10x24V
verwendbare BaseUnitsBU-Typ A0
Produktfunktion
● I&M-DatenJa; I&M 0
● taktsynchroner BetriebJa
Versorgungsspannung
Lastspannung L+
● Nennwert (DC)24 V
● zulässiger Bereich, untere Grenze (DC)19,2 V
● zulässiger Bereich, obere Grenze (DC)28,8 V
● VerpolschutzJa; gegen Zerstörung
Eingangsstrom
Stromaufnahme, max.50 mA; ohne Last
Geberversorgung
Anzahl Ausgänge1
24 V-Geberversorgung
● 24 VJa; L+ (-0,8 V)
● Kurzschluss-SchutzJa
● Ausgangsstrom, max.500 mA; Derating beachten
Verlustleistung
Verlustleistung, typ.1,5 W
Adressbereich
Adressraum je Modul
● Eingänge26 byte
● Ausgänge32 byte
Digitaleingaben
Anzahl der Eingänge4
digitale Eingänge parametrierbarJa
Eingangskennlinie nach IEC 61131, Typ 3Ja
Funktionen Digitaleingänge, parametrierbar
● Digitaleingang mit ZeitstempelJa
— Anzahl, max.4
● ZählerJa
— Anzahl, max.3
● Zähler für InkrementalgeberJa
— Anzahl, max.1
● Digitaleingang mit OversamplingJa
— Anzahl, max.4
● HW-Enable für DigitaleingangJa
— Anzahl, max.1
● HW-Enable für DigitalausgangJa
— Anzahl, max.3
Eingangsspannung
● Art der EingangsspannungDC
● Nennwert (DC)24 V
● für Signal "0"-30 ... +5 V
● für Signal "1"+11 ... +30 V
● zulässige Spannung am Eingang, min.-30 V
● zulässige Spannung am Eingang, max.30 V
Eingangsstrom
● für Signal "1", typ.2,5 mA
Eingangsverzögerung (bei Nennwert der Eingangsspannung)
● Mindestimpulsbreite für Programmreaktion3 µs bei Parametrierung "keine"
für Standardeingänge
— parametrierbarJa; keine / 0,05 / 0,1 / 0,4 / 0,8 ms
— bei "0" nach "1", min.4 µs
— bei "1" nach "0", min.4 µs
Leitungslänge
● geschirmt, max.1 000 m; abhängig von Sensor, Kabelqualität und Flankensteilheit
● ungeschirmt, max.600 m; abhängig von Sensor, Kabelqualität und Flankensteilheit
Digitalausgaben
Art des DigitalausgangsTransistor
Anzahl der Ausgänge6
M-schaltendJa; bei High-Speed-Ausgang
P-schaltendJa
digitale Ausgänge parametrierbarJa
Kurzschluss-SchutzJa; elektronisch / thermisch
● Ansprechschwelle, typ.1,7 A bei Standard Ausgang, 0,5 A bei High-Speed-Ausgang
Begrenzung der induktiven Abschaltspannung auf-0,8 V
Funktionen Digitalausgänge, parametrierbar
● Digitalausgang mit ZeitstempelJa
— Anzahl, max.6
● PWM-AusgangJa
— Anzahl, max.6
● Digitalausgang mit OversamplingJa
— Anzahl, max.6
Schaltvermögen der Ausgänge
● bei ohmscher Last, max.0,5 A; 0,1 A bei High-Speed-Ausgang
● bei Lampenlast, max.5 W; 1 W bei High-Speed-Ausgang
Lastwiderstandsbereich
● untere Grenze48 Ω; 240 Ohm bei High-Speed-Ausgang
● obere Grenze12 kΩ
Ausgangsspannung
● Art der AusgangsspannungDC
● für Signal "0", max.1 V; bei High-Speed-Ausgang
● für Signal "1", min.23,2 V; L+ (-0,8 V)
Ausgangsstrom
● für Signal "1" Nennwert0,5 A; 0,1 A bei High-Speed-Ausgang, Derating beachten
● für Signal "1" zulässiger Bereich, max.0,6 A; 0,12 A bei High-Speed-Ausgang, Derating beachten
● für Signal "1" Mindestlaststrom2 mA
● für Signal "0" Reststrom, max.0,5 mA
Ausgangsverzögerung bei ohmscher Last
● "0" nach "1", max.1 µs; bei High-Speed-Ausgang, 5 µs bei Standard Ausgang
● "1" nach "0", max.1 µs; bei High-Speed-Ausgang, 6 µs bei Standard Ausgang
Schaltfrequenz
● bei ohmscher Last, max.10 kHz
● bei Lampenlast, max.10 Hz
Summenstrom der Ausgänge
● Strom je Modul, max.3,5 A; Derating beachten
Leitungslänge
● geschirmt, max.1 000 m; abhängig von Last und Kabelqualität
● ungeschirmt, max.600 m; abhängig von Last und Kabelqualität
Geber
Anschließbare Geber
● Inkrementalgeber (asymmetrisch)Ja
● 24 V-InitiatorJa
● 2-Draht-SensorJa
— zulässiger Ruhestrom (2-Draht-Sensor), max.1,5 mA
Gebersignale, Inkrementalgeber (asymmetrisch)
● Eingangsspannung24 V
● Eingangsfrequenz, max.50 kHz
● Zählfrequenz, max.200 kHz; bei Vierfachauswertung
● Leitungslänge geschirmt, max.600 m; abhängig von Eingangsfrequenz, Geber und Kabelqualität; max. 200 m bei 50 kHz
● Inkrementalgeber mit A/B-Spuren, 90° phasenversetztJa
● Impuls-GeberJa
Gebersignal 24 V
— zulässige Spannung am Eingang, min.-30 V
— zulässige Spannung am Eingang, max.30 V
Schnittstellenphysik
● Eingangskennlinie nach IEC 61131, Typ 3Ja
Taktsynchronität
Buszykluszeit (TDP), min.375 µs
Jitter, max.1 µs
Alarme/Diagnosen/Statusinformationen
DiagnosefunktionJa
Ersatzwerte aufschaltbarJa
Alarme
● DiagnosealarmJa
Diagnosen
● Überwachung der VersorgungsspannungJa
● KurzschlussJa
Diagnoseanzeige LED
● Überwachung der Versorgungsspannung (PWR-LED)Ja; grüne PWR-LED
● KanalstatusanzeigeJa
● für ModuldiagnoseJa; grüne / rote DIAG-LED
Integrierte Funktionen
Anzahl Zähler3
Zählfrequenz (Zähler) max.200 kHz; bei Vierfachauswertung
Zähl-Funktionen
● Endlos ZählenJa
Potenzialtrennung
Potenzialtrennung Kanäle
● zwischen den Kanälen und RückwandbusJa
Umgebungsbedingungen
Umgebungstemperatur im Betrieb
● waagerechte Einbaulage, min.-40 °C; = Tmin (inkl. Betauung / Frost)
● waagerechte Einbaulage, max.60 °C; = Tmax; siehe Derating BasedOn (z. B. Handbuch)
● senkrechte Einbaulage, min.-40 °C; = Tmin
● senkrechte Einbaulage, max.50 °C; = Tmax; siehe Derating BasedOn (z. B. Handbuch)
Höhe im Betrieb bezogen auf Meeresspiegel
● Aufstellungshöhe über NN, max.5 000 m
● Umgebungstemperatur-Luftdruck-AufstellungshöheTmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) bei 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) bei 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Relative Luftfeuchte
● mit Betauung, geprüft nach IEC 60068-2-38, max.100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand), waagerechte Einbaulage
Widerstandsfähigkeit
Kühl- und Schmierstoffe
— Beständig gegen handelsübliche Kühl- und SchmierstoffeJa; inkl. Diesel und Öltröpfchen in der Luft
Einsatz in ortsfesten industriellen Anlagen
— gegen biologisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-3Ja; Klasse 3S4 inkl. Sand, Staub; *
— gegen mechanische Umweltbedingungen nach EN 60721-3-3Ja; Klasse 3M8 unter Verwendung des SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Einsatz auf Schiffen/auf See
— gegen biologisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage
— gegen chemisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); *
— gegen mechanisch aktive Stoffe nach EN 60721-3-6Ja; Klasse 6S3 inkl. Sand, Staub; *
— gegen mechanische Umweltbedingungen nach EN 60721-3-6Ja; Klasse 6M4 unter Verwendung des SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Einsatz in der industriellen Prozesstechnik
— gegen chemisch aktive Stoffe nach EN 60654-4Ja; Klasse 3 (unter Ausschluss von Trichlorethylen)
— Umweltbedingungen für Prozess-, Mess- und Steuersysteme nach ANSI/ISA-71.04Ja; Level GX Gruppe A/B (unter Ausschluss von Trichlorethylen; Schadgaskonzentrationen bis zu den Grenzwerten der EN 60721-3-3 Klasse 3C4 zulässig); Level LC3 (Salznebel) und Level LB3 (Öl)
Anmerkung
— Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721, EN 60654-4 und ANSI/ISA-71.04* Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben!
Conformal Coating
● Beschichtungen für bestückte Leiterplatten gemäß EN 61086Ja; Klasse 2 für hohe Zuverlässigkeit
● Schutz gegen Verschmutzung gemäß EN 60664-3Ja; Schutz vom Typ 1
● Military Testing gemäß MIL-I-46058C, Amendment 7Ja; Verfärbung der Beschichtung während Lebensdauer möglich
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies gemäß IPC-CC-830AJa; Conformal Coating, Klasse A
Dezentraler Betrieb
an SIMATIC S7-1500Ja
Maße
Breite15 mm
Höhe73 mm
Tiefe58 mm
Gewichte
Gewicht, ca.45 g
letzte Änderung:29.08.2020


Produkt
Artikelnummer6AG1138-6CG00-2BA0
ArtikelbeschreibungSIPLUS ET 200SP TM TIMER DIDQ 10x24V -40 ... +60°C mit Conformal Coating based on 6ES7138-6CG00-0BA0 . zeitgesteuerte digitale Ein-und Ausgänge 4DI, 6DQ mit Zeitstempel zählen, PWM, Oversampling
ProduktfamilieTime-based IO-Baugruppe SIPLUS TM Timer DIDQ 10x24V
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe / Stammhaus Preisgruppe473 / 473
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Metallfaktorsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99H
Regellieferzeit ab Werk42 Tag(e)
Nettogewicht pro ME0,052 kg
Produktmaße (B x L x H)Nicht verfügbar
Verpackungsmaße6,40 x 7,80 x 2,30
Verpackungsmaße EinheitCM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047618077907
UPC195125031869
Statistische Warennummer85389091
Listenkennzeichen (LKZ)A&DSE/SIP ADD
Fabrikategruppe4257
GeschäftsbereichskennzahlR740
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 09.11.2016
ProduktklasseB: Bedingt rücknahmefähig - Bitte wenden Sie sich an Ihren Siemens-Ansprechpartner
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

4,4'-isopropylidendiphenol (Bisphenol A, BPA)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Klassifizierungen
VersionKlassifizierung
eClass627-24-26-05
eClass7.127-24-26-05
eClass827-24-26-05
eClass927-24-26-05
eClass9.127-24-26-05
ETIM5EC001601
ETIM6EC001601
ETIM7EC001601
IDEA43567
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1138-6CG00-2BA0 DE_6AG1138-6CG00-2BA0.pdf 140 Kbytes 6AG1138-6CG00-2BA0 DE_6AG1138-6CG00-2BA0.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
