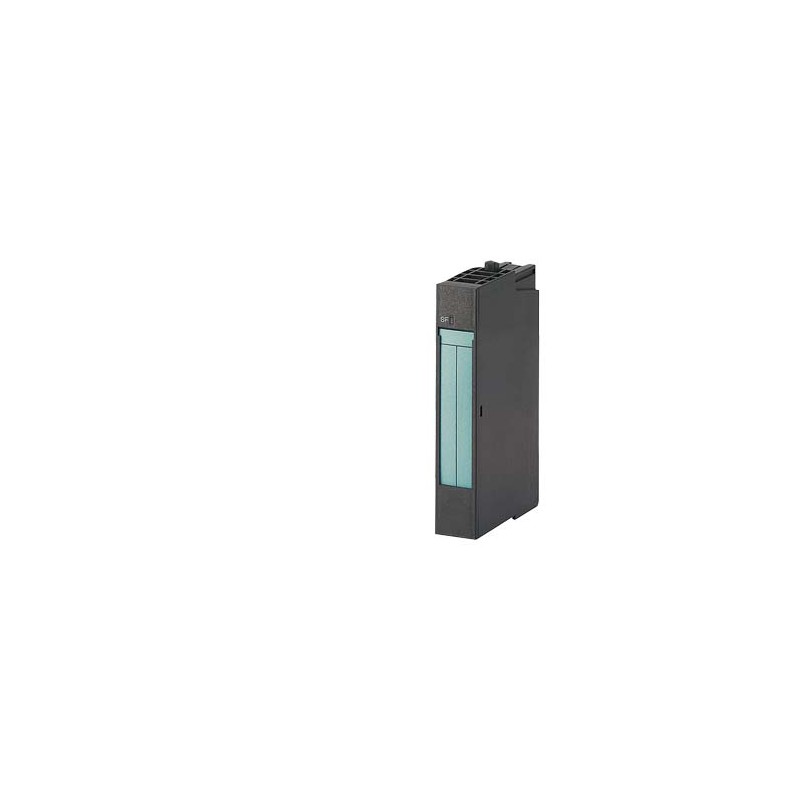

6AG1134-4LB02-2AB0 SIEMENS SIPLUS ET 200S EM 2AI HF -25 ... +60 °C, con Conformal Coating based on 6ES7134-4..
6AG1134-4LB02-2AB0
SIEMENS
SIPLUS ET 200S EM 2AI HF -25 ... +60 °C, con Conformal Coating based on 6ES7134-4LB02-0AB0 . 2 AI U High Feature per ET 200S, larghezza costruttiva 15 mm, tempo di ciclo per modulo: 0,5 ms, "+/-10 V; 15 bit+segno," "+/-5V; 15 bit+segno, 1..5V; 15" bit, limite errore di esercizio +/-0,1% con LED SF (errore cumulativo)
SIPLUS ET 200, 1 modulo elettronico per ET 200S EM 2AI HF, temperatura di funzionamento da - 25 a + 70 ° C con un livello di protezione speciale, basato su 6ES7134-4LB02-0AB0 . 2 AI U ALTA FUNZIONALITÀ, larghezza 15 mm, il tempo di ciclo per modulo: 0.5 ms, +/-10V; 15 bit + segno +/-5V; 15bit segno+, 1..5V; 15bit, il limite di errore pratico +/ - 0.1% e con LED di guasto cluster SF
AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS
Più venduti
▲Dettagli
▲ETIM: EC001596 - bus di campo, periferica remota – modulo I/O analogico
| Valore | Unità | |
|---|---|---|
| livello di performance secondo EN ISO 13849-1 (EF007399) | - | |
| tensione di alimentazione per AC 60 Hz (EF007533) | - | V |
| SIL secondo IEC 61508 (EF009889) | - | |
| tensione di alimentazione per AC 50 Hz (EF007532) | - | V |
| categoria secondo EN 954-1 (EF006782) | - | |
| tipo di protezione (NEMA) (EF011959) | - | |
| tensione di alimentazione per DC (EF007534) | ['20.4', '28.8'] | V |
| tipo di tensione di alimentazione (EF002991) | DC | |
| ingresso, corrente (EF003204) | false | |
| ingresso, tensione (EF003205) | true | |
| ingresso, resistenza (EF003206) | false | |
| ingresso, termometro a resistenza (EF003207) | false | |
| ingresso, termocoppia (EF003208) | false | |
| segnale d’ingresso configurabile (EF003209) | true | |
| risoluzione degli ingressi analogici (EF003575) | 16 | Bit |
| uscita, corrente (EF003212) | - | |
| uscita, tensione (EF003213) | - | |
| segnale d’uscita configurabile (EF003214) | - | |
| risoluzione delle uscite analogiche (EF003577) | - | Bit |
| numero di ingressi analogici (EF001994) | 2 | |
| numero di uscite analogiche (EF001995) | 0 | |
| ingressi analogici configurabili (EF008518) | true | |
| uscite analogiche configurabili (EF008519) | - | |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 | |
| numero di interfacce HW PROFINET (EF006932) | 0 | |
| numero di interfacce HW seriali RS232 (EF003021) | 0 | |
| numero di interfacce HW seriali RS422 (EF003022) | 0 | |
| numero di interfacce HW seriali RS485 (EF003023) | 0 | |
| numero di interfacce HW seriali TTY (EF003024) | 0 | |
| numero di interfacce HW parallele (EF003026) | 0 | |
| numero di interfacce HW wireless (EF006933) | 0 | |
| numero di interfacce HW USB (EF003025) | 0 | |
| numero di interfacce HW altre (EF003027) | 0 | |
| supporta protocollo TCP/IP (EF003050) | false | |
| supporta protocollo PROFIBUS (EF003052) | false | |
| supporta protocollo CAN (EF003053) | false | |
| supporta protocollo INTERBUS (EF003054) | false | |
| supporta protocollo ASI (EF003051) | false | |
| supporta protocollo EIB (EF003055) | false | |
| supporta protocollo Modbus (EF003057) | false | |
| supporta protocollo Data-Highway (EF003058) | false | |
| supporta protocollo DeviceNet (EF003059) | false | |
| supporta protocollo SUCONET (EF003060) | false | |
| supporta il protocollo per LON (EF003017) | false | |
| supporta il protocollo per PROFINET IO (EF007525) | false | |
| supporta il protocollo per PROFINET CBA (EF007524) | false | |
| supporta il protocollo per SERCOS (EF006657) | false | |
| supporta il protocollo per Foundation Fieldbus (EF007522) | false | |
| supporta il protocollo per EtherNet/IP (EF007521) | false | |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | false | |
| supporta il protocollo per DeviceNet Safety (EF007520) | false | |
| protocollo INTERBUS per Safety (EF006662) | false | |
| supporta il protocollo per PROFIsafe (EF007526) | false | |
| supporta il protocollo per SafetyBUS p (EF007527) | false | |
| supporta il protocollo per altri sistemi bus (EF003062) | false | |
| standard radio Bluetooth (EF007178) | false | |
| standard radio WLAN 802.11 (EF007179) | false | |
| standard radio GPRS (EF008523) | false | |
| standard radio GSM (EF008524) | false | |
| standard radio UMTS (EF008525) | false | |
| link IO master (EF007298) | false | |
| componenti del sistema (EF004118) | true | |
| grado di protezione (IP) (EF005474) | IP20 | |
| esecuzione del collegamento elettrico (EF003961) | raccordo a vite/molla | |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | true | |
| montaggio su guida portante possibile (EF003972) | true | |
| montaggio a parete/diretto possibile (EF007020) | true | |
| montaggio frontale possibile (EF007016) | true | |
| montaggio su rack possibile (EF007018) | false | |
| adatto per funzioni di sicurezza (EF001597) | false | |
| risorsa corrispondente (Ex ia) (EF004141) | false | |
| risorsa corrispondente (Ex ib) (EF004142) | false | |
| categoria di protezione antideflagrante per gas (EF003997) | ATEX esecuzione antideflagrante per gas, cat. 3G | |
| categoria di protezione antideflagrante per polvere (EF003998) | senza | |
| Larghezza (EF000008) | 15.0 | mm |
| Altezza (EF000040) | 81.0 | mm |
| profondità (EF000049) | 52.0 | mm |
| SIPLUS ET 200S EM 2AI HF -25 ... +60 °C, con Conformal Coating based on 6ES7134-4LB02-0AB0 . 2 AI U High Feature per ET 200S, larghezza costruttiva 15 mm, tempo di ciclo per modulo: 0,5 ms, "+/-10 V; 15 bit+segno," "+/-5V; 15 bit+segno, 1..5V; 15" bit, limite errore di esercizio +/-0,1% con LED SF (errore cumulativo) | ||
| Tensione di alimentazione | ||
| Tensione di carico L+ | ||
| ● Valore nominale (DC) | 24 V | |
| ● Protezione da inversione polarità | Sì | |
| Corrente d'ingresso | ||
| dalla tensione di carico L+ (senza carico), max. | 55 mA | |
| dal bus backplane DC 3,3 V, max. | 10 mA | |
| Tensione d'uscita | ||
| Alimentazione di tensione dei trasduttori di misura | ||
| ● presente | No | |
| Potenza dissipata | ||
| Potenza dissipata, tip. | 0,85 W | |
| Area di indirizzi | ||
| Spazio d'indirizzamento per modulo | ||
| ● Spazio d'indirizzamento per modulo, max. | 4 byte | |
| Ingressi analogici | ||
| Numero di ingressi analogici | 2 | |
| Tensione d'ingresso consentita per ingresso in tensione (limite distruttivo), max. | 35 V; 35 V permanente, 75 V per max. 1 ms | |
| Tempo di ciclo (tutti i canali), max. | 0,5 ms; 0,5 ms per 2 canali senza soppressione disturbi, 18 / 21 ms per ogni canale con soppressione disturbi | |
| Campi d'ingresso (valori nominali), tensioni | ||
| ● 1 V ... 5 V | Sì | |
| — Resistenza d’ingresso (1 V ... 5 V) | 800 kΩ | |
| ● -10 V ... +10 V | Sì | |
| — Resistenza d'ingresso (-10 V ... +10 V) | 800 kΩ | |
| ● -5 V ... +5 V | Sì | |
| — Resistenza d'ingresso (-5 V ... +5 V) | 800 kΩ | |
| Lunghezza cavo | ||
| ● con schermatura, max. | 200 m | |
| Formazione del valore analogico per gli ingressi | ||
| Tempo di integrazione e conversione / risoluzione per canale | ||
| ● Risoluzione con campo di sovracomando (bit incl. segno), max. | 16 bit; 0 ... 5 V: 15 bit; ±10 V: 16 bit; ±5 V: 16 bit | |
| ● Tempo d'integrazione parametrizzabile | Sì | |
| ● Soppressione della tensione disturbo per frequenza disturbo f1 in Hz | 60 / 50 Hz / no | |
| ● Tempo di conversione (per canale) | 0,04 ms; senza soppressione disturbi 17/20 ms per canale con disturbo | |
| Trasduttori | ||
| Collegamento dei trasduttori | ||
| ● per misura di tensione | Sì | |
| Errori/precisioni | ||
| Limite errore di esercizio in tutto il campo di temperatura | ||
| ● Tensione, riferita al campo d'ingresso, (+/-) | 0,15 %; 0,25 % senza soppressione della frequenza di disturbo | |
| Limite errore di base (limite errore di esercizio a 25 °C) | ||
| ● Tensione, riferita al campo d'ingresso, (+/-) | 0,05 %; 0,1 % senza soppressione della frequenza disturbo | |
| Allarmi/diagnostica/informazioni di stato | ||
| Allarmi | ||
| ● Allarme di processo | Sì | |
| Diagnostica | ||
| ● Rottura conduttore | Sì; solo campo di misura 1 ... 5 V | |
| ● Errore cumulativo | Sì | |
| ● Overflow/underflow | Sì | |
| LED di visualizzazione diagnostica | ||
| ● Errore cumulativo SF (rosso) | Sì | |
| Parametri | ||
| Nota | 12 byte, 4 byte con funzionamento compatibile | |
| Tipo di misura/campo di misura | disattivato / ±5 V / 1 ... 5 V / ±10 V | |
| Diagnostica cumulativa | blocco / abilitazione | |
| Overflow/underflow | blocco / abilitazione | |
| Separazione di potenziale | ||
| Separazione di potenziale degli ingressi analogici | ||
| ● tra i singoli canali | No; comunque differenza di potenziale aumentata consentita tra gli ingressi. | |
| ● tra i canali e il bus backplane | Sì | |
| ● Tra i canali e la tensione di carico L+ | Sì | |
| Isolamento | ||
| Isolamento testato con | DC 500 V | |
| Norme, omologazioni, certificati | ||
| Marchio CE | Sì | |
| Condizioni ambientali | ||
| Temperatura ambiente in esercizio | ||
| ● min. | -25 °C; = Tmin | |
| ● max. | 60 °C; = Tmax | |
| Altitudine durante il funzionamento, con riferimento a livello del mare | ||
| ● Altitudine di installazione max. s.l.m. | 5 000 m | |
| ● temperatura ambiente, pressione atmosferica, altitudine d'installazione | Tmin ... Tmax con 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) con 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) con 658 hPa ... 540 hPa (+3 500 m ... +5 000 m) | |
| Umidità relativa | ||
| ● con condensa, test effettuato secondo IEC 60068-2-38, max. | 100 %; RH incl. condensa/ gelo (nessuna messa in servizio in presenza di condensa) | |
| Resistenza | ||
| Impiego in impianti industriali fissi | ||
| — a sostanze biologicamente attive secondo EN 60721-3-3 | Sì; Classe 3B2, spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta | |
| — a sostanze chimicamente attive secondo EN 60721-3-3 | Sì; Classe 3C4 (umidità relativa < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); * | |
| — a sostanze meccanicamente attive secondo EN 60721-3-3 | Sì; Classe 3S4 incl. sabbia, polvere; * | |
| Impiego su navi/offshore | ||
| — a sostanze biologicamente attive secondo EN 60721-3-6 | Sì; Classe 6B2, spore di muffe, funghi e spugne (esclusa fauna); Classe 6B3 su richiesta | |
| — a sostanze chimicamente attive secondo EN 60721-3-6 | Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); * | |
| — a sostanze meccanicamente attive secondo EN 60721-3-6 | Sì; Classe 6S3 incl. sabbia, polvere; * | |
| Impiego nella tecnica di processo industriale | ||
| — a sostanze chimicamente attive secondo EN 60654-4 | Sì; Classe 3 (ad esclusione del tricloroetilene) | |
| — Condizioni ambientali per i sistemi di processo, misura e comando secondo ANSI/ISA-71.04 | Sì; Livello GX gruppo A/B (ad esclusione del tricloroetilene; sono consentite concentrazioni di gas nocivi fino ai valori limite della norma EN 60721-3-3 Classe 3C4); livello LC3 (nebbia salina) e livello LB3 (olio industriale) | |
| Nota | ||
| — Nota per la classificazione di condizioni ambientali secondo EN 60721, EN 60654-4 e ANSI/ISA-71.04 | * Le connessioni non utilizzate devono restare chiuse durante l'esercizio con le coperture fornite in dotazione! | |
| Dimensioni | ||
| Larghezza | 15 mm | |
| Altezza | 81 mm | |
| Profondità | 52 mm | |
| Pesi | ||
| Peso, ca. | 45 g | |
| Ultima modifica: | 29/08/2020 | |
| Prodotto | ||||||||||||||||||||||||||||||||||||||||
| Numero Articolo (MFN) | 6AG1134-4LB02-2AB0 | |||||||||||||||||||||||||||||||||||||||
| Descrizione | SIPLUS ET 200S EM 2AI HF -25 ... +60 °C, con Conformal Coating based on 6ES7134-4LB02-0AB0 . 2 AI U High Feature per ET 200S, larghezza costruttiva 15 mm, tempo di ciclo per modulo: 0,5 ms, "+/-10 V; 15 bit+segno," "+/-5V; 15 bit+segno, 1..5V; 15" bit, limite errore di esercizio +/-0,1% con LED SF (errore cumulativo) | |||||||||||||||||||||||||||||||||||||||
| Famiglia Prodotto | Panoramica dati per l'ordinazione | |||||||||||||||||||||||||||||||||||||||
| Product Lifecycle (PLM) | PM300:Active Product | |||||||||||||||||||||||||||||||||||||||
| Dettagli Prezzo | ||||||||||||||||||||||||||||||||||||||||
| Codice sconto / Gruppo sconti Headquarter | 5AJ / 473 | |||||||||||||||||||||||||||||||||||||||
| Metal Factor | None | |||||||||||||||||||||||||||||||||||||||
| Informazioni sulla consegna | ||||||||||||||||||||||||||||||||||||||||
| Disposizioni di controllo Esportazioni | AL : N / ECCN : EAR99H | |||||||||||||||||||||||||||||||||||||||
| Tempo minimo di produzione | 23 Giorno / Giorni | |||||||||||||||||||||||||||||||||||||||
| Peso netto | 0,056 Kg | |||||||||||||||||||||||||||||||||||||||
| Dimensioni del prodotto (W x L X H) | Non disponibile | |||||||||||||||||||||||||||||||||||||||
| Dimensioni dell'imballo | 6,30 x 9,30 x 2,30 | |||||||||||||||||||||||||||||||||||||||
| Package size unit of measure | CM | |||||||||||||||||||||||||||||||||||||||
| Unità Quantità | 1 Pezzo | |||||||||||||||||||||||||||||||||||||||
| Quantità imballo | 1 | |||||||||||||||||||||||||||||||||||||||
| Informazioni aggiuntive sul prodotto | ||||||||||||||||||||||||||||||||||||||||
| EAN | 4042948623008 | |||||||||||||||||||||||||||||||||||||||
| UPC | 887621021108 | |||||||||||||||||||||||||||||||||||||||
| Codice doganale | 85389091 | |||||||||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | A&DSE/SIP ADD | |||||||||||||||||||||||||||||||||||||||
| Gruppo prodotti | 4572 | |||||||||||||||||||||||||||||||||||||||
| Group Code | R740 | |||||||||||||||||||||||||||||||||||||||
| Paese d'origine | Germania | |||||||||||||||||||||||||||||||||||||||
| Conforme alla direttiva RoHS. | Conforme a RoHS da: 22.08.11 | |||||||||||||||||||||||||||||||||||||||
| Product class | A: senza problemi. Riutilizzabile a breve | |||||||||||||||||||||||||||||||||||||||
| Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso | - | |||||||||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| |||||||||||||||||||||||||||||||||||||||
| Classificazioni | ||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 6AG1134-4LB02-2AB0 IT_6AG1134-4LB02-2AB0.pdf | 108 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
