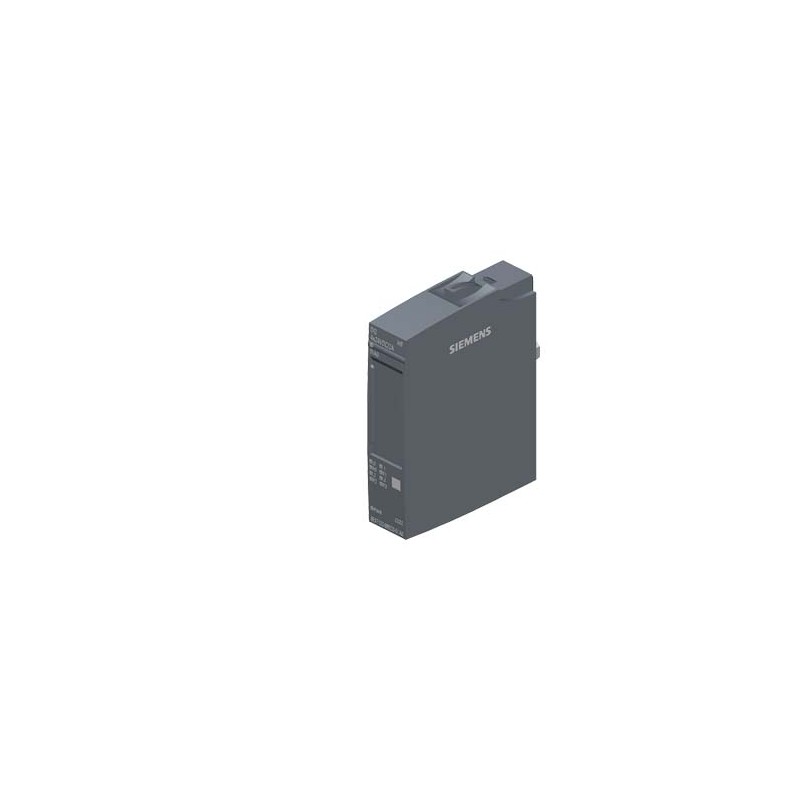

6AG1132-6BD20-7CA0 SIEMENS SIPLUS ET 200SP DQ 4X24VDC/2A HF -40 ... +70°C con Conformal Coating based on 6ES.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

6AG1132-6BD20-7CA0 SIEMENS SIPLUS ET 200SP DQ 4X24VDC/2A HF -40 ... +70°C con Conformal Coating based on 6ES..

6AG1132-6BD20-7CA0

SIEMENS

SIPLUS ET 200SP DQ 4X24VDC/2A HF -40 ... +70°C con Conformal Coating based on 6ES7132-6BD20-0CA0 . modulo di uscite digitali, adatto per BU tipo A0, codice colore CC02, diagnostica di canale

SIPLUS ET 200SP DQ 4X24VDC/2A -40 ... +70 °C con rivestimento formate sulla base del 6ES7132-6BD20-0CA0 . Modulo di uscite digitali, adatto per il tipo di BU A0, codice colore CC02, la diagnosi del canale

Maggiori dettagli


AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC001599 - bus di campo, periferica remota – modulo I/O digitale

Valore Unità
esecuzione del collegamento elettrico (EF003961) -
tensione ammessa nell’uscita (EF007553) -V
tensione di alimentazione per AC 50 Hz (EF007532) -V
tipo di uscita digitale (EF003601) -
categoria secondo EN 954-1 (EF006782) -
categoria di protezione antideflagrante per gas (EF003997) -
SIL secondo IEC 61508 (EF009889) -
tensione di alimentazione per AC 60 Hz (EF007533) -V
tipo di tensione d’uscita (EF008222) -
livello di performance secondo EN ISO 13849-1 (EF007399) -
tensione di alimentazione per DC (EF007534) ['19.2', '28.8']V
tipo di tensione di alimentazione (EF002991) DC
numero di ingressi digitali (EF001992) 0
numero di uscite digitali (EF001993) -
ingressi digitali configurabili (EF008516) -
uscite digitali configurabili (EF008520) true
corrente d’entrata per segnale 1 (EF001428) -mA
tensione ammessa nell’ingresso (EF007554) ['-', '-']V
tipo di tensione d’ingresso (EF003033) -
protezione da corto circuito, uscite presenti (EF003203) -
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di interfacce HW PROFINET (EF006932) 0
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 0
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW wireless (EF006933) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW altre (EF003027) 0
con interfaccia ottica (EF003028) false
supporta protocollo TCP/IP (EF003050) false
supporta protocollo PROFIBUS (EF003052) false
supporta protocollo CAN (EF003053) false
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) false
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) false
supporta protocollo Data-Highway (EF003058) false
supporta protocollo DeviceNet (EF003059) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per PROFINET IO (EF007525) false
supporta il protocollo per PROFINET CBA (EF007524) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per Foundation Fieldbus (EF007522) false
supporta il protocollo per EtherNet/IP (EF007521) false
supporta il protocollo per AS-Interface Safety at Work (EF007519) false
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) false
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) false
componenti del sistema (EF004118) true
grado di protezione (IP) (EF005474) IP20
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) true
montaggio su guida portante possibile (EF003972) true
montaggio a parete/diretto possibile (EF007020) false
montaggio frontale possibile (EF007016) true
montaggio su rack possibile (EF007018) true
adatto per funzioni di sicurezza (EF001597) false
risorsa corrispondente (Ex ia) (EF004141) false
risorsa corrispondente (Ex ib) (EF004142) false
categoria di protezione antideflagrante per polvere (EF003998) senza
Larghezza (EF000008) 15.0mm
Altezza (EF000040) 73.0mm
profondità (EF000049) 58.0mm
tempo di ritardo al cambio di segnale (EF002382) -ms
corrente d’uscita (EF003202) -A


SIPLUS ET 200SP DQ 4X24VDC/2A HF -40 ... +70°C con Conformal Coating based on 6ES7132-6BD20-0CA0 . modulo di uscite digitali, adatto per BU tipo A0, codice colore CC02, diagnostica di canale
Informazioni generali
Denominazione del tipo di prodottoDQ 4x24 VDC/2 A HF
Versione del firmwareV1.0
● Possibile aggiornamento del FWSì
BaseUnit utilizzabiliTipo di BU A0
Codice colore per targhetta di codifica a colori specifica di moduloCC02
Funzione del prodotto
● Dati I&MSì; I&M0 ... I&M3
● Funzionamento con sincronismo di clockSì
Engineering con
● PROFIBUS dalla versione GSD/revisione GSDGSD revisione 5
● PROFINET dalla versione GSD/revisione GSDGSDML V2.3
Modo operativo
● OversamplingNo
Tensione di alimentazione
Valore nominale (DC)24 V
Campo consentito, limite inferiore (DC)19,2 V
Campo consentito, limite superiore (DC)28,8 V
Protezione da inversione polaritàSì
Corrente d'ingresso
Corrente assorbita, max.60 mA; senza carico
Potenza dissipata
Potenza dissipata, tip.1 W
Area di indirizzi
Spazio d'indirizzamento per modulo
● Spazio d'indirizzamento per modulo, max.1 byte; + 1 byte per informazioni QI
Sincronismo di clock
Tempo di ciclo del bus (TDP), min.500 µs
Jitter, max.8 µs
Allarmi/diagnostica/informazioni di stato
Funzione di diagnosticaSì
Valori sostitutivi attivabiliSì
Allarmi
● Allarme diagnosticoSì
Diagnostica
● Sorveglianza della tensione di alimentazioneSì
● Rottura conduttoreSì; per canale
● CortocircuitoSì; per canale
● Errore cumulativoSì
LED di visualizzazione diagnostica
● Sorveglianza della tensione di alimentazione (PWR-LED)Sì; LED PWR verde
● Visualizzazione di stato del canaleSì; LED verde
● per diagnostica di canaleSì; LED rosso
● per diagnostica del moduloSì; LED DIAG verde / rosso
Separazione di potenziale
Separazione di potenziale dei canali
● tra i singoli canaliNo
● tra i canali e il bus backplaneSì
Isolamento
Isolamento testato conDC 707 V (Type Test)
Norme, omologazioni, certificati
per funzioni di sicurezzaNo
Condizioni ambientali
Temperatura ambiente in esercizio
● Posizione di montaggio orizzontale, min.-40 °C; = Tmin (incl. condensa / gelo)
● Posizione di montaggio orizzontale, max.70 °C; = Tmax; vedi Derating BasedOn (ad es. manuale), inoltre Tmax > 60 °C max. corrente totale 1 A
Altitudine durante il funzionamento, con riferimento a livello del mare
● Altitudine di installazione max. s.l.m.5 000 m
● temperatura ambiente, pressione atmosferica, altitudine d'installazioneTmin ... Tmax con 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) con 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) con 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Umidità relativa
● con condensa, test effettuato secondo IEC 60068-2-38, max.100 %; RH incl. condensa / gelo (evitare messa in servizio in presenza di condensa), posizione di montaggio orizzontale
Resistenza
Liquidi di raffreddamento e lubrificazione
— resistenza ai comuni liquidi di raffreddamento e lubrificazioneSì; Incl. olio e diesel nebulizzato nell'aria
Impiego in impianti industriali fissi
— a sostanze biologicamente attive secondo EN 60721-3-3Sì; Classe 3B2, spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-3Sì; Classe 3C4 (umidità relativa < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-3Sì; Classe 3S4 incl. sabbia, polvere; *
— a condizioni ambientali meccaniche secondo EN 60721-3-3Sì; Classe 3M8 con l'impiego del SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Impiego su navi/offshore
— a sostanze biologicamente attive secondo EN 60721-3-6Sì; Classe 6B2, spore di muffe, funghi e spugne (esclusa fauna); Classe 6B3 su richiesta
— a sostanze chimicamente attive secondo EN 60721-3-6Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); *
— a sostanze meccanicamente attive secondo EN 60721-3-6Sì; Classe 6S3 incl. sabbia, polvere; *
— a condizioni ambientali meccaniche secondo EN 60721-3-6Sì; Classe 6M4 con l'impiego del SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Impiego nella tecnica di processo industriale
— a sostanze chimicamente attive secondo EN 60654-4Sì; Classe 3 (ad esclusione del tricloroetilene)
— Condizioni ambientali per i sistemi di processo, misura e comando secondo ANSI/ISA-71.04Sì; Livello GX gruppo A/B (ad esclusione del tricloroetilene; sono consentite concentrazioni di gas nocivi fino ai valori limite della norma EN 60721-3-3 Classe 3C4); livello LC3 (nebbia salina) e livello LB3 (olio industriale)
Nota
— Nota per la classificazione di condizioni ambientali secondo EN 60721, EN 60654-4 e ANSI/ISA-71.04* Le connessioni non utilizzate devono restare chiuse durante l'esercizio con le coperture fornite in dotazione!
Conformal Coating
● Rivestimenti per piastre di circuito stampato secondo EN 61086Sì; Classe 2 per elevata affidabilità
● Protezione contro la sporcizia secondo EN 60664-3Sì; Protezione del tipo 1
● Military Testing secondo MIL-I-46058C, Amendment 7Sì; Scolorimento del rivestimento possibile durante la durata di vita
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies secondo IPC-CC-830ASì; Conformal Coating, Classe A
Dimensioni
Larghezza15 mm
Altezza73 mm
Profondità58 mm
Pesi
Peso, ca.30 g
Ultima modifica:29/08/2020


Prodotto
Numero Articolo (MFN)6AG1132-6BD20-7CA0
DescrizioneSIPLUS ET 200SP DQ 4X24VDC/2A HF -40 ... +70°C con Conformal Coating based on 6ES7132-6BD20-0CA0 . modulo di uscite digitali, adatto per BU tipo A0, codice colore CC02, diagnostica di canale
Famiglia ProdottoSIPLUS Uscite digitali
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5AK / 473
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99H
Tempo minimo di produzione37 Giorno / Giorni
Peso netto0,037 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo6,40 x 7,80 x 2,30
Package size unit of measureCM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4047618079406
UPC195125066830
Codice doganale85389091
LKZ_FDB/ CatalogIDA&DSE/SIP ADD
Gruppo prodotti4257
Group CodeR740
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 09.11.16
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

4,4'-isopropylidenediphenol (Bisphenol A, BPA)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
IDEA43566
UNSPSC1532-15-17-05
