6AG1131-6TF00-7CA0
SIEMENS
1

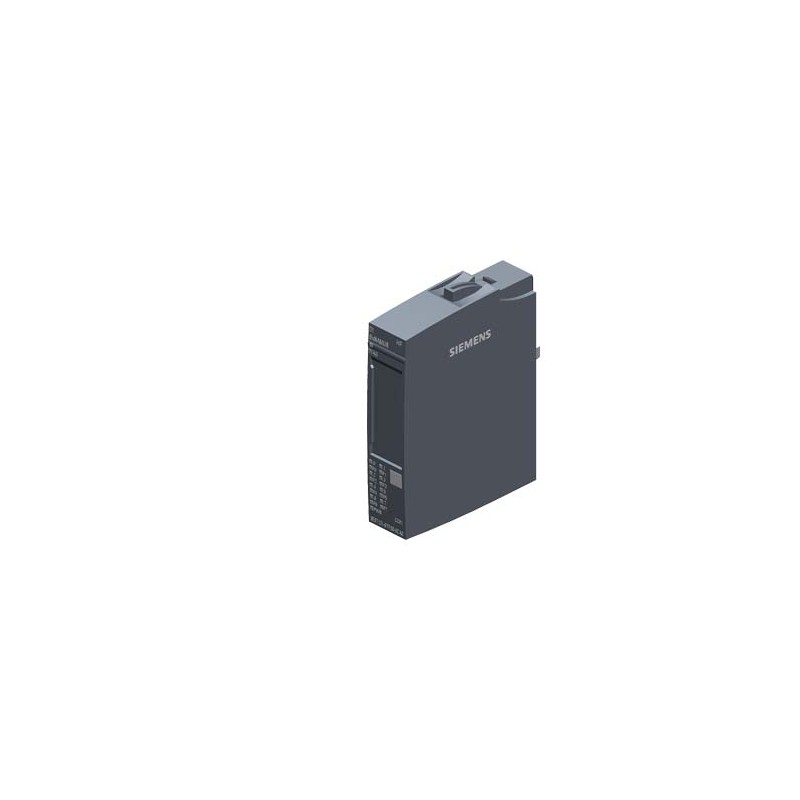

SIPLUS ET 200SP -40...+70°C con Conformal Coating based on 6ES7131-6TF00-0CA0 . Modulo di ingressi digitali, DI 8x NAMUR High Feature, adatto per BU tipo A0, codice colore CC01, Diagnostica canali
SIPLUS ET 200SP -40...+70 ° C temp. boot: -25 ° C con rivestimento formate sulla base del 6ES7131-6TF00-0CA0 . Modulo ingressi ddigitales, DI 8X NAMUR ALTA FUNZIONALITÀ. Adatto per il tipo di BU A0, codice colore CC01, la diagnosi del canale
AUTOMAZIONE > SIPLUS Extreme (LOGO, S7-1200, S7-1500, ecc.)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Valore | Unità | |
---|---|---|
SIL secondo IEC 61508 (EF009889) | - | |
esecuzione del collegamento elettrico (EF003961) | - | |
tensione di alimentazione per AC 60 Hz (EF007533) | - | V |
categoria di protezione antideflagrante per polvere (EF003998) | - | |
categoria di protezione antideflagrante per gas (EF003997) | - | |
categoria secondo EN 954-1 (EF006782) | - | |
livello di performance secondo EN ISO 13849-1 (EF007399) | - | |
tensione di alimentazione per AC 50 Hz (EF007532) | - | V |
tensione di alimentazione per DC (EF007534) | ['19.2', '28.8'] | V |
tipo di tensione di alimentazione (EF002991) | DC | |
numero di ingressi digitali (EF001992) | 8 | |
numero di uscite digitali (EF001993) | 0 | |
ingressi digitali configurabili (EF008516) | true | |
uscite digitali configurabili (EF008520) | - | |
tipo di tensione d’ingresso (EF003033) | DC | |
tipo di uscita digitale (EF003601) | senza | |
corrente d’uscita (EF003202) | - | A |
tensione ammessa nell’uscita (EF007553) | ['-', '-'] | V |
tipo di tensione d’uscita (EF008222) | - | |
protezione da corto circuito, uscite presenti (EF003203) | - | |
numero di interfacce HW Industrial Ethernet (EF003020) | 0 | |
numero di interfacce HW PROFINET (EF006932) | 0 | |
numero di interfacce HW seriali RS232 (EF003021) | 0 | |
numero di interfacce HW seriali RS422 (EF003022) | 0 | |
numero di interfacce HW seriali RS485 (EF003023) | 0 | |
numero di interfacce HW seriali TTY (EF003024) | 0 | |
numero di interfacce HW parallele (EF003026) | 0 | |
numero di interfacce HW wireless (EF006933) | 0 | |
numero di interfacce HW USB (EF003025) | 0 | |
numero di interfacce HW altre (EF003027) | 0 | |
con interfaccia ottica (EF003028) | false | |
supporta protocollo TCP/IP (EF003050) | false | |
supporta protocollo PROFIBUS (EF003052) | false | |
supporta protocollo CAN (EF003053) | false | |
supporta protocollo INTERBUS (EF003054) | false | |
supporta protocollo ASI (EF003051) | false | |
supporta protocollo EIB (EF003055) | false | |
supporta protocollo Modbus (EF003057) | false | |
supporta protocollo Data-Highway (EF003058) | false | |
supporta protocollo DeviceNet (EF003059) | false | |
supporta protocollo SUCONET (EF003060) | false | |
supporta il protocollo per LON (EF003017) | false | |
supporta il protocollo per PROFINET IO (EF007525) | false | |
supporta il protocollo per PROFINET CBA (EF007524) | false | |
supporta il protocollo per SERCOS (EF006657) | false | |
supporta il protocollo per Foundation Fieldbus (EF007522) | false | |
supporta il protocollo per EtherNet/IP (EF007521) | false | |
supporta il protocollo per AS-Interface Safety at Work (EF007519) | false | |
supporta il protocollo per DeviceNet Safety (EF007520) | false | |
protocollo INTERBUS per Safety (EF006662) | false | |
supporta il protocollo per PROFIsafe (EF007526) | false | |
supporta il protocollo per SafetyBUS p (EF007527) | false | |
supporta il protocollo per altri sistemi bus (EF003062) | false | |
standard radio Bluetooth (EF007178) | false | |
standard radio WLAN 802.11 (EF007179) | false | |
standard radio GPRS (EF008523) | false | |
standard radio GSM (EF008524) | false | |
standard radio UMTS (EF008525) | false | |
link IO master (EF007298) | false | |
componenti del sistema (EF004118) | true | |
grado di protezione (IP) (EF005474) | IP20 | |
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | true | |
montaggio su guida portante possibile (EF003972) | true | |
montaggio a parete/diretto possibile (EF007020) | false | |
montaggio frontale possibile (EF007016) | true | |
montaggio su rack possibile (EF007018) | true | |
adatto per funzioni di sicurezza (EF001597) | false | |
risorsa corrispondente (Ex ia) (EF004141) | - | |
risorsa corrispondente (Ex ib) (EF004142) | - | |
Larghezza (EF000008) | 15.0 | mm |
Altezza (EF000040) | 73.0 | mm |
profondità (EF000049) | 58.0 | mm |
tempo di ritardo al cambio di segnale (EF002382) | - | ms |
tensione ammessa nell’ingresso (EF007554) | - | V |
corrente d’entrata per segnale 1 (EF001428) | - | mA |
SIPLUS ET 200SP -40...+70°C con Conformal Coating based on 6ES7131-6TF00-0CA0 . Modulo di ingressi digitali, DI 8x NAMUR High Feature, adatto per BU tipo A0, codice colore CC01, Diagnostica canali | ||
Informazioni generali | ||
Denominazione del tipo di prodotto | DI 8 x NAMUR HF | |
Versione del firmware | ||
● Possibile aggiornamento del FW | Sì | |
BaseUnit utilizzabili | Tipo di BU A0 | |
Codice colore per targhetta di codifica a colori specifica di modulo | CC01 | |
Funzione del prodotto | ||
● Dati I&M | Sì; I&M0 ... I&M3 | |
● Funzionamento con sincronismo di clock | No | |
Modo operativo | ||
● DI | Sì | |
● Contatore | No | |
● Oversampling | No | |
● MSI | No | |
Tensione di alimentazione | ||
Valore nominale (DC) | 24 V | |
Campo consentito, limite inferiore (DC) | 19,2 V | |
Campo consentito, limite superiore (DC) | 28,8 V | |
Protezione da inversione polarità | Sì | |
Alimentazione del trasduttore | ||
Numero di uscite | 8 | |
Protezione da cortocircuito | Sì | |
Alimentazione dei trasduttori a 24 V | ||
● 24 V | No | |
● Protezione da cortocircuito | No | |
Potenza dissipata | ||
Potenza dissipata, tip. | 1,5 W | |
Area di indirizzi | ||
Spazio d'indirizzamento per modulo | ||
● Spazio d'indirizzamento per modulo, max. | 1 byte; + 1 byte per informazioni QI | |
Ingressi digitali | ||
Numero di ingressi | 8; NAMUR | |
ingressi digitali parametrizzabili | Sì | |
Prolungamento dell'impulso | Sì; 0,5 s, 1 s, 2 s | |
Valutazione del fronte | Sì; fronte di salita. fronte di discesa, cambio fronte | |
Fluttuazione del cambio di segnale | Sì; 2 ... 32 cambi di segnale | |
Finestra di monitoraggio della fluttuazione | Sì; 0,5 s, 1 s ... 100 s in incrementi di 1 s | |
Tensione d'ingresso | ||
● Valore nominale (DC) | 8,2 V | |
Corrente d'ingresso | ||
per contatto collegato con 10 k | ||
— per segnale "0" | 0,35 ... 1,2 mA | |
— per segnale "1" | 2,1 ... 7 mA | |
per contatto non collegato | ||
— per segnale "0", max. (corrente di riposo ammissibile) | 0,5 mA | |
— per segnale "1" | tip. 8 mA | |
per trasduttori NAMUR | ||
— per segnale "0" | 0,35 ... 1,2 mA | |
— per segnale "1" | 2,1 ... 7 mA | |
Ritardo sull'ingresso (con valore nominale della tensione d'ingresso) | ||
● Tempo di commutazione tollerato per i contatti in scambio | 300 ms | |
per ingressi standard | ||
— parametrizzabile | No | |
per ingressi NAMUR | ||
— da "0" a "1", max. | 12 ms | |
— da "1" a "0", max. | 12 ms | |
Lunghezza cavo | ||
● con schermatura, max. | 200 m | |
Trasduttori | ||
Trasduttori collegabili | ||
● Trasduttore / contatto in scambio NAMUR secondo EN 60947 | Sì | |
● Contatto singolo / contatto in scambio non collegato | Sì | |
● Contatto singolo / contatto in scambio collegato con 10 kOhm | Sì | |
Allarmi/diagnostica/informazioni di stato | ||
Funzione di diagnostica | Sì | |
Allarmi | ||
● Allarme diagnostico | Sì; per canale | |
● Allarme di processo | Sì; parametrizzabile, canali 0 ... 7 | |
Diagnostica | ||
● Informazione diagnostica leggibile | Sì | |
● Sorveglianza della tensione di alimentazione | Sì | |
— parametrizzabile | Sì | |
● Sorveglianza dell'alimentazione dei trasduttori | Sì; per canale | |
● Rottura conduttore | Sì; per canale | |
● Cortocircuito | Sì; per canale | |
● Errore cumulativo | Sì | |
LED di visualizzazione diagnostica | ||
● Sorveglianza della tensione di alimentazione (PWR-LED) | Sì; LED PWR verde | |
● Visualizzazione di stato del canale | Sì; LED verde | |
● per diagnostica di canale | Sì; LED rosso | |
● per diagnostica del modulo | Sì; LED DIAG verde / rosso | |
Separazione di potenziale | ||
Separazione di potenziale dei canali | ||
● tra i singoli canali | No | |
● tra i canali e il bus backplane | Sì | |
● tra i canali e l'alimentazione di tensione dell'elettronica | Sì | |
Isolamento | ||
Isolamento testato con | DC 707 V (Type Test) | |
Norme, omologazioni, certificati | ||
per funzioni di sicurezza | No | |
Condizioni ambientali | ||
Temperatura ambiente in esercizio | ||
● Posizione di montaggio orizzontale, min. | -40 °C; = Tmin (incl. condensa / gelo); startup @ -25 °C | |
● Posizione di montaggio orizzontale, max. | 70 °C; = Tmax; > +60 °C numero degli ingressi comandabili contemporaneamente, max. 4 (senza punti adiacenti) | |
Altitudine durante il funzionamento, con riferimento a livello del mare | ||
● Altitudine di installazione max. s.l.m. | 5 000 m | |
● temperatura ambiente, pressione atmosferica, altitudine d'installazione | Tmin ... Tmax con 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) con 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) con 658 hPa ... 540 hPa (+3 500 m ... +5 000 m) | |
Umidità relativa | ||
● con condensa, test effettuato secondo IEC 60068-2-38, max. | 100 %; RH incl. condensa / gelo (evitare messa in servizio in presenza di condensa), posizione di montaggio orizzontale | |
Resistenza | ||
Liquidi di raffreddamento e lubrificazione | ||
— resistenza ai comuni liquidi di raffreddamento e lubrificazione | Sì; Incl. olio e diesel nebulizzato nell'aria | |
Impiego in impianti industriali fissi | ||
— a sostanze biologicamente attive secondo EN 60721-3-3 | Sì; Classe 3B2, spore di muffe, funghi e spugne (esclusa fauna); classe 3B3 su richiesta | |
— a sostanze chimicamente attive secondo EN 60721-3-3 | Sì; Classe 3C4 (umidità relativa < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); * | |
— a sostanze meccanicamente attive secondo EN 60721-3-3 | Sì; Classe 3S4 incl. sabbia, polvere; * | |
— a condizioni ambientali meccaniche secondo EN 60721-3-3 | Sì; Classe 3M8 con l'impiego del SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0) | |
Impiego su navi/offshore | ||
— a sostanze biologicamente attive secondo EN 60721-3-6 | Sì; Classe 6B2, spore di muffe, funghi e spugne (esclusa fauna); Classe 6B3 su richiesta | |
— a sostanze chimicamente attive secondo EN 60721-3-6 | Sì; Classe 6C3 (RH < 75 %) incl. nebbia salina secondo EN 60068-2-52 (livello di severità 3); * | |
— a sostanze meccanicamente attive secondo EN 60721-3-6 | Sì; Classe 6S3 incl. sabbia, polvere; * | |
— a condizioni ambientali meccaniche secondo EN 60721-3-6 | Sì; Classe 6M4 con l'impiego del SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0) | |
Impiego nella tecnica di processo industriale | ||
— a sostanze chimicamente attive secondo EN 60654-4 | Sì; Classe 3 (ad esclusione del tricloroetilene) | |
— Condizioni ambientali per i sistemi di processo, misura e comando secondo ANSI/ISA-71.04 | Sì; Livello GX gruppo A/B (ad esclusione del tricloroetilene; sono consentite concentrazioni di gas nocivi fino ai valori limite della norma EN 60721-3-3 Classe 3C4); livello LC3 (nebbia salina) e livello LB3 (olio industriale) | |
Nota | ||
— Nota per la classificazione di condizioni ambientali secondo EN 60721, EN 60654-4 e ANSI/ISA-71.04 | * Le connessioni non utilizzate devono restare chiuse durante l'esercizio con le coperture fornite in dotazione! | |
Conformal Coating | ||
● Rivestimenti per piastre di circuito stampato secondo EN 61086 | Sì; Classe 2 per elevata affidabilità | |
● Protezione contro la sporcizia secondo EN 60664-3 | Sì; Protezione del tipo 1 | |
● Military Testing secondo MIL-I-46058C, Amendment 7 | Sì; Scolorimento del rivestimento possibile durante la durata di vita | |
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies secondo IPC-CC-830A | Sì; Conformal Coating, Classe A | |
Dimensioni | ||
Larghezza | 15 mm | |
Altezza | 73 mm | |
Profondità | 58 mm | |
Pesi | ||
Peso, ca. | 32 g | |
Ultima modifica: | 29/08/2020 |
Prodotto | ||||||||||||||||||||||||||||||||||
Numero Articolo (MFN) | 6AG1131-6TF00-7CA0 | |||||||||||||||||||||||||||||||||
Descrizione | SIPLUS ET 200SP -40...+70°C con Conformal Coating based on 6ES7131-6TF00-0CA0 . Modulo di ingressi digitali, DI 8x NAMUR High Feature, adatto per BU tipo A0, codice colore CC01, Diagnostica canali | |||||||||||||||||||||||||||||||||
Famiglia Prodotto | SIPLUS Ingressi digitali | |||||||||||||||||||||||||||||||||
Product Lifecycle (PLM) | PM300:Active Product | |||||||||||||||||||||||||||||||||
Dettagli Prezzo | ||||||||||||||||||||||||||||||||||
Codice sconto / Gruppo sconti Headquarter | 5AK / 473 | |||||||||||||||||||||||||||||||||
Metal Factor | None | |||||||||||||||||||||||||||||||||
Informazioni sulla consegna | ||||||||||||||||||||||||||||||||||
Disposizioni di controllo Esportazioni | AL : N / ECCN : N | |||||||||||||||||||||||||||||||||
Tempo minimo di produzione | 37 Giorno / Giorni | |||||||||||||||||||||||||||||||||
Peso netto | 0,040 Kg | |||||||||||||||||||||||||||||||||
Dimensioni del prodotto (W x L X H) | Non disponibile | |||||||||||||||||||||||||||||||||
Dimensioni dell'imballo | 6,50 x 7,70 x 2,30 | |||||||||||||||||||||||||||||||||
Package size unit of measure | CM | |||||||||||||||||||||||||||||||||
Unità Quantità | 1 Pezzo | |||||||||||||||||||||||||||||||||
Quantità imballo | 1 | |||||||||||||||||||||||||||||||||
Informazioni aggiuntive sul prodotto | ||||||||||||||||||||||||||||||||||
EAN | 4047618068714 | |||||||||||||||||||||||||||||||||
UPC | 804766832710 | |||||||||||||||||||||||||||||||||
Codice doganale | 85389091 | |||||||||||||||||||||||||||||||||
LKZ_FDB/ CatalogID | A&DSE/SIP ADD | |||||||||||||||||||||||||||||||||
Gruppo prodotti | 4257 | |||||||||||||||||||||||||||||||||
Group Code | R740 | |||||||||||||||||||||||||||||||||
Paese d'origine | Germania | |||||||||||||||||||||||||||||||||
Conforme alla direttiva RoHS. | Conforme a RoHS da: 25.02.14 | |||||||||||||||||||||||||||||||||
Product class | B: Limite. Riutilizzabile a medio termine | |||||||||||||||||||||||||||||||||
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso | - | |||||||||||||||||||||||||||||||||
REACH Art. 33 Duty to inform according to the current list of candidates |
| |||||||||||||||||||||||||||||||||
Classificazioni | ||||||||||||||||||||||||||||||||||
|
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes | |
6AG1131-6TF00-7CA0 IT_6AG1131-6TF00-7CA0.pdf | 131 Kbytes |
Nessun commento per il momento.
Valutazione: | |
Nome: | |
Email: | |
Titolo: | |
Testo: | |
Mi consiglia questo prodotto da acquistare? | |
Inserisci recensione |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
