6AG1131-6TF00-7CA0
SIEMENS
1

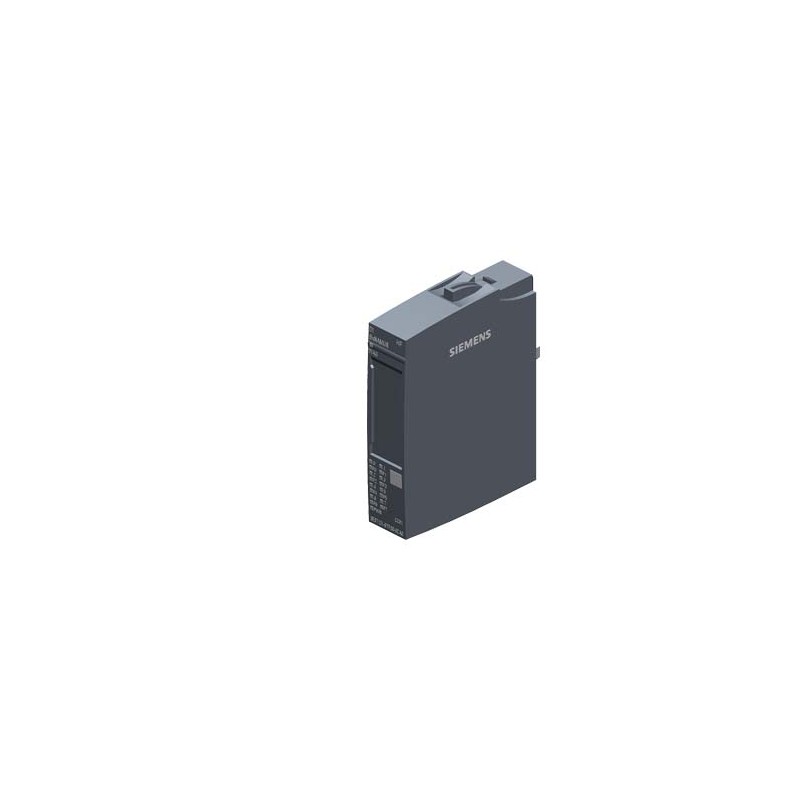

SIPLUS ET 200SP -40...+70°C mit Conformal Coating based on 6ES7131-6TF00-0CA0 . digitales Eingangsmodul, DI 8x NAMUR High Feature, passend für BU-Typ A0, Farbcode CC01, Kanal-Diagnose
SIPLUS ET 200SP -40...+70 ° C temp. boot: -25 ° C mit Beschichtung gebildet basierend auf 6ES7131-6TF00-0CA0 . Modul Eingänge ddigitales, DI 8X NAMUR HIGH FEATURE. Geeignet für Typ BU A0, Farbcode CC01, Kanal-Diagnose
AUTOMATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500 usw.)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Wert | Einheit | |
---|---|---|
SIL nach IEC 61508 (EF009889) | - | |
Ausführung des elektrischen Anschlusses (EF003961) | - | |
Versorgungsspannung bei AC 60 Hz (EF007533) | - | V |
Explosionsschutz-Kategorie für Staub (EF003998) | - | |
Explosionsschutz-Kategorie für Gas (EF003997) | - | |
Kategorie nach EN 954-1 (EF006782) | - | |
Performance Level nach EN ISO 13849-1 (EF007399) | - | |
Versorgungsspannung bei AC 50 Hz (EF007532) | - | V |
Versorgungsspannung bei DC (EF007534) | ['19.2', '28.8'] | V |
Spannungsart der Versorgungsspannung (EF002991) | DC | |
Anzahl der digitalen Eingänge (EF001992) | 8 | |
Anzahl der digitalen Ausgänge (EF001993) | 0 | |
Digitale Eingänge konfigurierbar (EF008516) | true | |
Digitale Ausgänge konfigurierbar (EF008520) | - | |
Art der Eingangsspannung (EF003033) | DC | |
Art des Digitalausgangs (EF003601) | ohne | |
Ausgangsstrom (EF003202) | - | A |
Zulässige Spannung am Ausgang (EF007553) | ['-', '-'] | V |
Art der Ausgangsspannung (EF008222) | - | |
Kurzschlussschutz, Ausgänge vorhanden (EF003203) | - | |
Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 | |
Anzahl der Schnittstellen PROFINET (EF006932) | 0 | |
Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 | |
Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 | |
Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 | |
Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 | |
Anzahl der HW-Schnittstellen parallel (EF003026) | 0 | |
Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 | |
Anzahl der HW-Schnittstellen USB (EF003025) | 0 | |
Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 | |
Mit optischer Schnittstelle (EF003028) | false | |
Unterstützt Protokoll für TCP/IP (EF003050) | false | |
Unterstützt Protokoll für PROFIBUS (EF003052) | false | |
Unterstützt Protokoll für CAN (EF003053) | false | |
Unterstützt Protokoll für INTERBUS (EF003054) | false | |
Unterstützt Protokoll für ASI (EF003051) | false | |
Unterstützt Protokoll für KNX (EF003055) | false | |
Unterstützt Protokoll für Modbus (EF003057) | false | |
Unterstützt Protokoll für Data-Highway (EF003058) | false | |
Unterstützt Protokoll für DeviceNet (EF003059) | false | |
Unterstützt Protokoll für SUCONET (EF003060) | false | |
Unterstützt Protokoll für LON (EF003017) | false | |
Unterstützt Protokoll für PROFINET IO (EF007525) | false | |
Unterstützt Protokoll für PROFINET CBA (EF007524) | false | |
Unterstützt Protokoll für SERCOS (EF006657) | false | |
Unterstützt Protokoll für Foundation Fieldbus (EF007522) | false | |
Unterstützt Protokoll für EtherNet/IP (EF007521) | false | |
Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | false | |
Unterstützt Protokoll für DeviceNet Safety (EF007520) | false | |
Unterstützt Protokoll für INTERBUS-Safety (EF006662) | false | |
Unterstützt Protokoll für PROFIsafe (EF007526) | false | |
Unterstützt Protokoll für SafetyBUS p (EF007527) | false | |
Unterstützt Protokoll für sonstige Bussysteme (EF003062) | false | |
Funkstandard Bluetooth (EF007178) | false | |
Funkstandard WLAN 802.11 (EF007179) | false | |
Funkstandard GPRS (EF008523) | false | |
Funkstandard GSM (EF008524) | false | |
Funkstandard UMTS (EF008525) | false | |
IO-Link Master (EF007298) | false | |
Systemkomponente (EF004118) | true | |
Schutzart (IP) (EF005474) | IP20 | |
Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | true | |
Tragschienenmontage möglich (EF003972) | true | |
Wand-/Direktmontage möglich (EF007020) | false | |
Fronteinbau möglich (EF007016) | true | |
Rack-Montage möglich (EF007018) | true | |
Geeignet für Sicherheitsfunktionen (EF001597) | false | |
Zugehöriges Betriebsmittel (Ex ia) (EF004141) | - | |
Zugehöriges Betriebsmittel (Ex ib) (EF004142) | - | |
Breite (EF000008) | 15.0 | mm |
Höhe (EF000040) | 73.0 | mm |
Tiefe (EF000049) | 58.0 | mm |
Verzögerungszeit bei Signalwechsel (EF002382) | - | ms |
Zulässige Spannung am Eingang (EF007554) | - | V |
Eingangsstrom bei Signal 1 (EF001428) | - | mA |
SIPLUS ET 200SP -40...+70°C mit Conformal Coating based on 6ES7131-6TF00-0CA0 . digitales Eingangsmodul, DI 8x NAMUR High Feature, passend für BU-Typ A0, Farbcode CC01, Kanal-Diagnose | ||
Allgemeine Informationen | ||
Produkttyp-Bezeichnung | DI 8xNAMUR HF | |
Firmware-Version | ||
● FW-Update möglich | Ja | |
verwendbare BaseUnits | BU-Typ A0 | |
Farbcode für modulspezifisches Farbkennzeichnungsschild | CC01 | |
Produktfunktion | ||
● I&M-Daten | Ja; I&M0 bis I&M3 | |
● taktsynchroner Betrieb | Nein | |
Betriebsart | ||
● DI | Ja | |
● Zähler | Nein | |
● Oversampling | Nein | |
● MSI | Nein | |
Versorgungsspannung | ||
Nennwert (DC) | 24 V | |
zulässiger Bereich, untere Grenze (DC) | 19,2 V | |
zulässiger Bereich, obere Grenze (DC) | 28,8 V | |
Verpolschutz | Ja | |
Geberversorgung | ||
Anzahl Ausgänge | 8 | |
Kurzschluss-Schutz | Ja | |
24 V-Geberversorgung | ||
● 24 V | Nein | |
● Kurzschluss-Schutz | Nein | |
Verlustleistung | ||
Verlustleistung, typ. | 1,5 W | |
Adressbereich | ||
Adressraum je Modul | ||
● Adressraum je Modul, max. | 1 byte; + 1 byte für QI-Information | |
Digitaleingaben | ||
Anzahl der Eingänge | 8; NAMUR | |
digitale Eingänge parametrierbar | Ja | |
Impulsverlängerung | Ja; 0,5 s, 1 s, 2 s | |
Flankenauswertung | Ja; steigende Flanke, fallende Flanke, Flankenwechsel | |
Signalwechsel-Flattern | Ja; 2 bis 32 Signalwechsel | |
Flatter-Beobachtungsfenster | Ja; 0,5 s, 1 s bis 100 s in 1 s-Schritten | |
Eingangsspannung | ||
● Nennwert (DC) | 8,2 V | |
Eingangsstrom | ||
für 10 k beschalteten Kontakt | ||
— für Signal "0" | 0,35 ... 1,2 mA | |
— für Signal "1" | 2,1 ... 7 mA | |
für unbeschalteten Kontakt | ||
— für Signal "0", max. (zulässiger Ruhestrom) | 0,5 mA | |
— für Signal "1" | typ. 8 mA | |
für NAMUR-Geber | ||
— für Signal "0" | 0,35 ... 1,2 mA | |
— für Signal "1" | 2,1 ... 7 mA | |
Eingangsverzögerung (bei Nennwert der Eingangsspannung) | ||
● tolerierte Umschaltzeit bei Wechslern | 300 ms | |
für Standardeingänge | ||
— parametrierbar | Nein | |
für NAMUR-Eingänge | ||
— bei "0" nach "1", max. | 12 ms | |
— bei "1" nach "0", max. | 12 ms | |
Leitungslänge | ||
● geschirmt, max. | 200 m | |
Geber | ||
Anschließbare Geber | ||
● NAMUR-Geber/-Wechsler gemäß EN 60947 | Ja | |
● Einzelkontakt/Wechsler unbeschaltet | Ja | |
● Einzelkontakt/Wechsler mit 10 kOhm beschaltet | Ja | |
Alarme/Diagnosen/Statusinformationen | ||
Diagnosefunktion | Ja | |
Alarme | ||
● Diagnosealarm | Ja; kanalweise | |
● Prozessalarm | Ja; parametrierbar, Kanäle 0 bis 7 | |
Diagnosen | ||
● Diagnoseinformation auslesbar | Ja | |
● Überwachung der Versorgungsspannung | Ja | |
— parametrierbar | Ja | |
● Überwachung der Geberversorgung | Ja; kanalweise | |
● Drahtbruch | Ja; kanalweise | |
● Kurzschluss | Ja; kanalweise | |
● Sammelfehler | Ja | |
Diagnoseanzeige LED | ||
● Überwachung der Versorgungsspannung (PWR-LED) | Ja; grüne PWR-LED | |
● Kanalstatusanzeige | Ja; grüne LED | |
● für Kanaldiagnose | Ja; rote LED | |
● für Moduldiagnose | Ja; grüne / rote DIAG-LED | |
Potenzialtrennung | ||
Potenzialtrennung Kanäle | ||
● zwischen den Kanälen | Nein | |
● zwischen den Kanälen und Rückwandbus | Ja | |
● zwischen den Kanälen und Spannungsversorgung der Elektronik | Ja | |
Isolation | ||
Isolation geprüft mit | DC 707 V (Type Test) | |
Normen, Zulassungen, Zertifikate | ||
geeignet für Sicherheitsfunktionen | Nein | |
Umgebungsbedingungen | ||
Umgebungstemperatur im Betrieb | ||
● waagerechte Einbaulage, min. | -40 °C; = Tmin (inkl. Betauung / Frost); Startup @ -25 °C | |
● waagerechte Einbaulage, max. | 70 °C; = Tmax; > +60 °C Anzahl gleichzeitig ansteuerbarer Eingänge max. 4 (keine benachbarten Punkte) | |
Höhe im Betrieb bezogen auf Meeresspiegel | ||
● Aufstellungshöhe über NN, max. | 5 000 m | |
● Umgebungstemperatur-Luftdruck-Aufstellungshöhe | Tmin ... Tmax bei 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) bei 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) bei 658 hPa ... 540 hPa (+3 500 m ... +5 000 m) | |
Relative Luftfeuchte | ||
● mit Betauung, geprüft nach IEC 60068-2-38, max. | 100 %; RH inkl. Betauung / Frost (keine Inbetriebnahme im betauten Zustand), waagerechte Einbaulage | |
Widerstandsfähigkeit | ||
Kühl- und Schmierstoffe | ||
— Beständig gegen handelsübliche Kühl- und Schmierstoffe | Ja; inkl. Diesel und Öltröpfchen in der Luft | |
Einsatz in ortsfesten industriellen Anlagen | ||
— gegen biologisch aktive Stoffe nach EN 60721-3-3 | Ja; Klasse 3B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 3B3 auf Anfrage | |
— gegen chemisch aktive Stoffe nach EN 60721-3-3 | Ja; Klasse 3C4 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); * | |
— gegen mechanisch aktive Stoffe nach EN 60721-3-3 | Ja; Klasse 3S4 inkl. Sand, Staub; * | |
— gegen mechanische Umweltbedingungen nach EN 60721-3-3 | Ja; Klasse 3M8 unter Verwendung des SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0) | |
Einsatz auf Schiffen/auf See | ||
— gegen biologisch aktive Stoffe nach EN 60721-3-6 | Ja; Klasse 6B2 Schimmel-, Pilz-, Schwammsporen (ausgenommen Fauna); Klasse 6B3 auf Anfrage | |
— gegen chemisch aktive Stoffe nach EN 60721-3-6 | Ja; Klasse 6C3 (RH < 75 %) inkl. Salznebel gemäß EN 60068-2-52 (Schärfegrad 3); * | |
— gegen mechanisch aktive Stoffe nach EN 60721-3-6 | Ja; Klasse 6S3 inkl. Sand, Staub; * | |
— gegen mechanische Umweltbedingungen nach EN 60721-3-6 | Ja; Klasse 6M4 unter Verwendung des SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0) | |
Einsatz in der industriellen Prozesstechnik | ||
— gegen chemisch aktive Stoffe nach EN 60654-4 | Ja; Klasse 3 (unter Ausschluss von Trichlorethylen) | |
— Umweltbedingungen für Prozess-, Mess- und Steuersysteme nach ANSI/ISA-71.04 | Ja; Level GX Gruppe A/B (unter Ausschluss von Trichlorethylen; Schadgaskonzentrationen bis zu den Grenzwerten der EN 60721-3-3 Klasse 3C4 zulässig); Level LC3 (Salznebel) und Level LB3 (Öl) | |
Anmerkung | ||
— Anmerkung zur Klassifizierung von Umweltbedingungen nach EN 60721, EN 60654-4 und ANSI/ISA-71.04 | * Die mitgelieferten Steckerabdeckungen müssen bei Betrieb auf den nicht genutzten Schnittstellen verbleiben! | |
Conformal Coating | ||
● Beschichtungen für bestückte Leiterplatten gemäß EN 61086 | Ja; Klasse 2 für hohe Zuverlässigkeit | |
● Schutz gegen Verschmutzung gemäß EN 60664-3 | Ja; Schutz vom Typ 1 | |
● Military Testing gemäß MIL-I-46058C, Amendment 7 | Ja; Verfärbung der Beschichtung während Lebensdauer möglich | |
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies gemäß IPC-CC-830A | Ja; Conformal Coating, Klasse A | |
Maße | ||
Breite | 15 mm | |
Höhe | 73 mm | |
Tiefe | 58 mm | |
Gewichte | ||
Gewicht, ca. | 32 g | |
letzte Änderung: | 29.08.2020 |
Produkt | ||||||||||||||||||||||||||||||||||
Artikelnummer | 6AG1131-6TF00-7CA0 | |||||||||||||||||||||||||||||||||
Artikelbeschreibung | SIPLUS ET 200SP -40...+70°C mit Conformal Coating based on 6ES7131-6TF00-0CA0 . digitales Eingangsmodul, DI 8x NAMUR High Feature, passend für BU-Typ A0, Farbcode CC01, Kanal-Diagnose | |||||||||||||||||||||||||||||||||
Produktfamilie | SIPLUS Digitale Eingänge | |||||||||||||||||||||||||||||||||
Produktstatus | PM300:Aktives Produkt | |||||||||||||||||||||||||||||||||
Preisinformationen | ||||||||||||||||||||||||||||||||||
Preisgruppe / Stammhaus Preisgruppe | 473 / 473 | |||||||||||||||||||||||||||||||||
Rohstoffzuschlag | siehe Metallfaktor (Details erhalten Sie in der Hilfe) | |||||||||||||||||||||||||||||||||
Metallfaktor | siehe Metallfaktor (Details erhalten Sie in der Hilfe) | |||||||||||||||||||||||||||||||||
Lieferinformationen | ||||||||||||||||||||||||||||||||||
Exportkennzeichen | AL : N / ECCN : N | |||||||||||||||||||||||||||||||||
Regellieferzeit ab Werk | 37 Tag(e) | |||||||||||||||||||||||||||||||||
Nettogewicht pro ME | 0,040 kg | |||||||||||||||||||||||||||||||||
Produktmaße (B x L x H) | Nicht verfügbar | |||||||||||||||||||||||||||||||||
Verpackungsmaße | 6,50 x 7,70 x 2,30 | |||||||||||||||||||||||||||||||||
Verpackungsmaße Einheit | CM | |||||||||||||||||||||||||||||||||
Mengeneinheit (ME) | 1 Stück | |||||||||||||||||||||||||||||||||
Verpackungsmenge | 1 | |||||||||||||||||||||||||||||||||
Zusätzliche Produktinformationen | ||||||||||||||||||||||||||||||||||
EAN | 4047618068714 | |||||||||||||||||||||||||||||||||
UPC | 804766832710 | |||||||||||||||||||||||||||||||||
Statistische Warennummer | 85389091 | |||||||||||||||||||||||||||||||||
Listenkennzeichen (LKZ) | A&DSE/SIP ADD | |||||||||||||||||||||||||||||||||
Fabrikategruppe | 4257 | |||||||||||||||||||||||||||||||||
Geschäftsbereichskennzahl | R740 | |||||||||||||||||||||||||||||||||
Ursprungsland | Deutschland | |||||||||||||||||||||||||||||||||
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 25.02.2014 | |||||||||||||||||||||||||||||||||
Produktklasse | B: Bedingt rücknahmefähig - Bitte wenden Sie sich an Ihren Siemens-Ansprechpartner | |||||||||||||||||||||||||||||||||
WEEE (2012/19/EU) Rücknahmepflicht | Ja | |||||||||||||||||||||||||||||||||
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste |
| |||||||||||||||||||||||||||||||||
Klassifizierungen | ||||||||||||||||||||||||||||||||||
|
Titel: | Größe: | Typ: |
---|---|---|
PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
![]() |
6AG1131-6TF00-7CA0 DE_6AG1131-6TF00-7CA0.pdf | 130 Kbytes |
![]() |
Es gibt keine Produktbewertungenvor.
Wertung: |
![]() ![]() ![]() ![]() ![]() |
Name: | |
E-Mail : | |
Betreff: | |
Text: | |
Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
Bewertung abgeben |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
