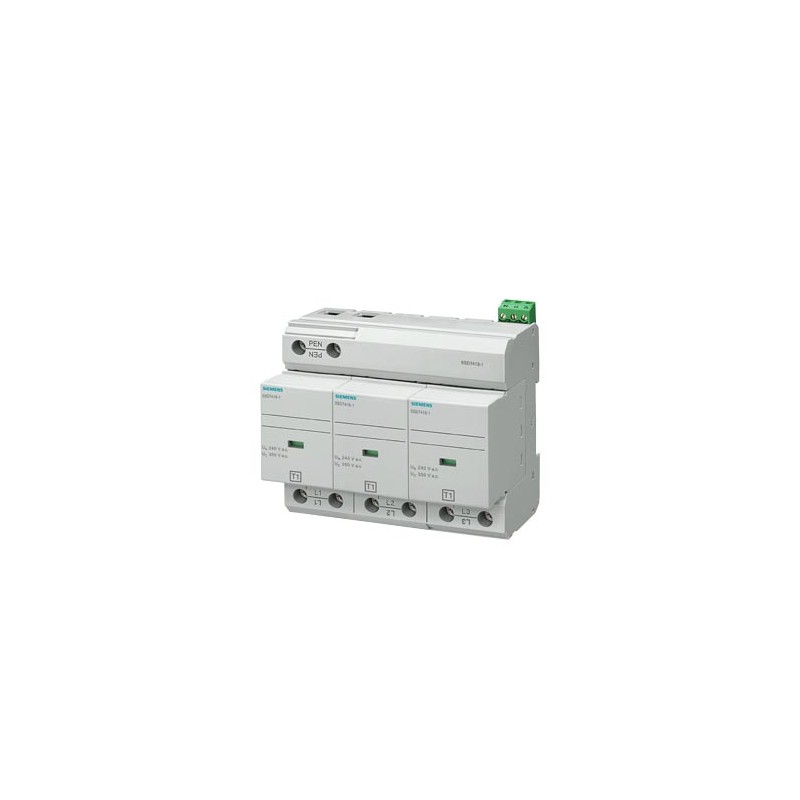

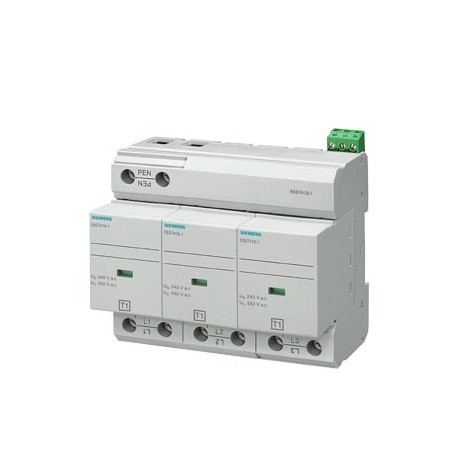

5SD7413-1 SIEMENS scaricatori di sovratensioni di origine atmosferica tipo 1 classe di requisiti B, UC 350V .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

5SD7413-1 SIEMENS scaricatori di sovratensioni di origine atmosferica tipo 1 classe di requisiti B, UC 350V ..

5SD7413-1

SIEMENS

scaricatori di sovratensioni di origine atmosferica tipo 1 classe di requisiti B, UC 350V moduli di protezione inseribili a 3 poli, 3+0 circuito per sistemi TNC con visualizzatore remoto

Scaricatore di corrente fulmineo, classe di requisito B, tipo 1, classe I, 3 poli, reti TN-C, 75 kA, 350 VAC. Restituzione e cancellazione limitate. Controlla le condizioni.

Maggiori dettagli


messa a terra, protezione da fulmini e sovratensioni > Limitatore di sovratensione per rete elettrica

PROTEZIONI IN BASSA TENSIONE > Altri dispositivi modulari

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $852.57
Prezzo unitario: $852.57

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Dati tecnici

scaricatori di sovratensioni di origine atmosferica tipo 1 classe di requisiti B, UC 350V moduli di protezione inseribili a 3 poli, 3+0 circuito per sistemi TNC con visualizzatore remoto
Dati generali
normaIEC 61643-11: 2011, EN 61643-11: 2012
denominazione del prodottoDispositivo di protezione da sovratensione
classificazione SPD / secondo EN 61643-11
● classe di prova I Tipo 1Si
● classe di prova II tipo 2Si
● classe di prova III Tipo 3No
numero delle porte SPD1
esecuzione del prodottoScaricatore di sovratensione di origine atmosferica
esecuzione dei poli3
designazione delle linee di protezioneL-PEN
accessori3 x 5SD7418-1
tipo di fissaggioGuida DIN NS 35
materiale / della custodiaPBT
grandezza costruttiva dello scaricatore di sovratensione6U.M.
Grado d'inquinamento2
categoria di sovratensione / secondo IEC 61010-1III
grado di protezione IP / con collegamento di tutti i morsettiIP20
accelerazione d'urto25 gn
accelerazione di vibrazione / con 5 Hz ... 500 Hz / limitata a 2,5 h / per ogni asse5 gn
temperatura ambiente / durante l'esercizio-40 °C ... 80 °C
temperatura ambiente / durante l'immagazzinaggio e il trasporto-40 °C ... 80 °C
umidità relativa / durante l'esercizio5 % ... 95 %
altitudine di installazione / per altitudine s.l.m. / max.2 000 m
Larghezza106,8 mm
Altezza94,8 mm
profondità71,1 mm
peso netto1 108 g
Dati élettrici
tipo di sistema di distribuzioneTN-C
tensione di impiego230 V
tensione di impiego permanente
● max.350 V
corrente impulsiva di scarica
● per (8/20) µs25 kA
● per 1 fase / per (8/20) µs50 kA
corrente impulsiva di fulmine totale / per (10/350) µs75 kA
valore di picco della corrente di fulmine / per (10/350) µs25 kA
carica del fulmine / per (10/350) µs12,5 A·s
energia specifica del fulmine / per (10/350) µs160
capacità di estinzione della corrente susseguente50 kA
resistenza a cortocircuito (SCCR) / con 264 V50 kA
livello di protezione1,5 kV
● max.1,5 kV
tensione residua
● con valore nominale della corrente impulsiva di scarica / max.1,5 kV
valore di intervento della tensione impulsiva / con 6 kV / per (1,2/50) µs1,5 kV
tempo di intervento100 ns
fattore di intervento regolabile / della corrente di sgancio1,6
esecuzione della protezione / con collegamento V125 A AC (gG)
esecuzione della protezione / con collegamento T315 A AC (gG)
Connessioni /Morsetti
esecuzione del collegamento elettricoMorsetto a vite
lunghezza di spelatura18 mm
coppia di serraggio4,3 ... 4,7
lunghezza di spelatura18 mm
sezione di conduttore collegabile
● per conduttori flessibili2,5 ... 25
● con conduttore rigido2,5 ... 35
● filo flessibile2,5 ... 25
numero AWG / come sezione di conduttore collegabile codificata13 ... 2
esecuzione del filetto / della vite di collegamentoM5
esecuzione del segnaleesecuzione ottica, contatto di segnalazione a distanza
Indicator/remote signaling
funzione di commutazione / dei contatti di segnalazioneContatto PDT
tensione di impiego / dei contatti di segnalazione / con AC12 ... 250
corrente di impiego / dei contatti di segnalazione / con AC10 mA ... 1 A
tipo di collegamento del contatto di segnalazione a distanzaM2
sezione di conduttore collegabile
● per contatti di segnalazione a distanza / con conduttore rigido0,14 ... 1,5
● per conduttori flessibili / per contatti di segnalazione a distanza0,14 ... 1,5
numero AWG / come sezione di conduttore collegabile codificata / per contatti di segnalazione a distanza / min.28
numero AWG / come sezione di conduttore collegabile codificata / per contatti di segnalazione a distanza / max.15
coppia di serraggio / per contatti di segnalazione a distanza0,25 N·m
lunghezza di spelatura / del cavo / per contatti di segnalazione a distanza7 mm
NEMA/UL - Data
tipo di apparecchio per la protezione da sovratensione (SPD/ Surge Protected Device) / secondo UL4CA
tipo di sistema di distribuzione / secondo UL3D
tipo di sistema di distribuzioneTN-C
designazione delle linee di protezione / secondo ULL-L, L-G
comportamento TOV
● con tensione di prova TOVAC 415 V (5 s / withestand mode) / AC 457 V (120 min withstand mode)
tensione di limitazione misurata (MLV) / tra L e L2,45 kV
tensione di limitazione misurata (MLV) / tra L e massa1,35 kV
tensione di impiego permanente max. (MCOV) / tra L e L528 V
tensione di impiego permanente max. (MCOV) / tra L e massa264 V
corrente di dispersione / secondo UL20 kA
corrente di dispersione / secondo UL20 kA
numero AWG / come sezione di conduttore collegabile codificata / per contatti di segnalazione a distanza / secondo UL / min.30
numero AWG / come sezione di conduttore collegabile codificata / per contatti di segnalazione a distanza / secondo UL / max.14
altitudine di installazione s.l.m. / secondo UL6 562 ft
peso lordo [lb] / secondo UL2,88 lb
peso netto [lb] / secondo UL2,44 lb
classe di infiammabilità secondo UL 94V0
norme / secondo ULUL 1449 Edition 4
tensione di impiego / dei contatti di segnalazione / secondo UL125 V
corrente di impiego / dei contatti di segnalazione / con AC / secondo UL1 A
numero AWG / come sezione di conduttore collegabile codificata / secondo UL / min.12

Download e manuali

numero AWG / come sezione di conduttore collegabile codificata / secondo UL / max.2
Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)5SD7413-1
Descrizionescaricatori di sovratensioni di origine atmosferica tipo 1 classe di requisiti B, UC 350V moduli di protezione inseribili a 3 poli, 3+0 circuito per sistemi TNC con visualizzatore remoto
Famiglia ProdottoApparecchi di base
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5ED / 1BK
Metal FactorL-P-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione2 Giorno / Giorni
Peso netto1,253 Kg
Dimensioni dell'imballo97,00 x 114,00 x 88,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869340234
UPCNon disponibile
Codice doganale85363090
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5524
Group CodeP310
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.07.06
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-13-08-05
eClass7.127-13-08-05
eClass827-13-08-05
eClass927-13-08-05
eClass9.127-13-08-05
ETIM5EC000941
ETIM6EC000941
ETIM7EC000941
ETIM8EC000941

Dati ETIM

ETIM: EC000941 - Limitatore di sovratensione per rete elettrica

Valore Unità
numero di conduttori (esclusa terra) (EF001148) -
max. corrente di scarica (8/20) (EF012274) -kA
forma della rete DC (EF009926) 0
forma della rete IT (EF009927) 0
forma della rete TN (EF009928) 0
forma della rete TN-C (EF009929) 1
forma della rete TN-C-S (EF009933) 0
forma della rete TN-S (EF009930) 0
forma della rete TT (EF009931) 0
altre forme della rete (EF009932) 0
corrente impulsiva di dispersione nominale (8/20) (EF004214) 50.0kA
tensione nominale AC (EF004220) -V
tensione nominale DC (EF004221) -V
resistenza di cortocircuito (Isccr) (EF012627) 50.0kA
tensione permanente AC max. (EF004198) 350V
tensione permanente DC max. (EF004777) -V
tipo di montaggio (EF000003) Guida DIN (top hat rail) 35 mm
dimensione (EF002566) 6 UM
max. tensione PV (EF008795) -V
livello di protezione (EF003525) 1500.0kV
sezione max. del conduttore rigido (uni-/multifilare) (EF008827) 35.0mm²
sezione max. del conduttore flessibile (a filo sottile) (EF008828) 25.0mm²
con contatto telecomunicazioni (EF000422) true
fusibile ausiliario integrato (EF008797) false
segnalazione nell’apparecchio (EF004241) ottico
classe di prova tipo 2 (EF004230) true
grado di protezione (IP) (EF005474) IP20
livello di protezione N-PE (EF008796) -kV
livello di protezione L-N (EF004236) -kV
