> SIEMENS>ENERGIE DISTRIBUTION UND SCHUTZ IN LOW VOLTAGE>Andere modulare Geräte>5SD7413-1 SIEMENS Blitzstromableiter Typ 1 Anforderungsklasse B, UC 350V Schutzbausteine steckbar 3-polig, 3..
Vorheriges Produkt Nächstes Produkt

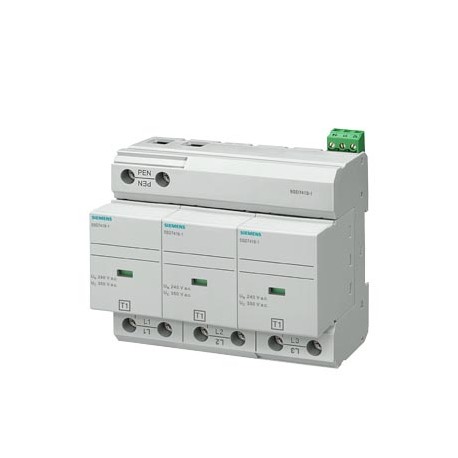

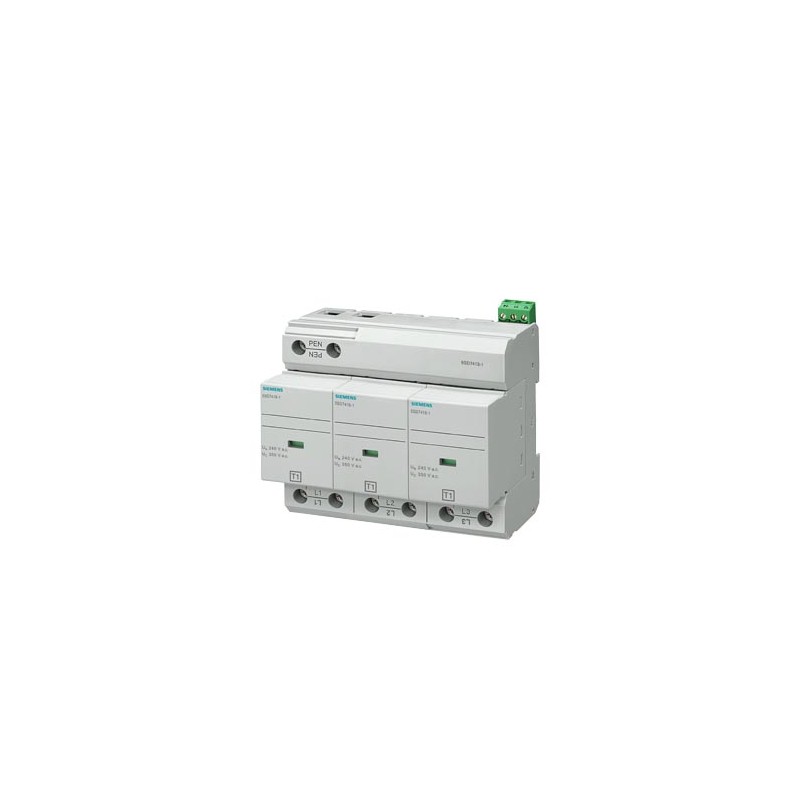

5SD7413-1 SIEMENS Blitzstromableiter Typ 1 Anforderungsklasse B, UC 350V Schutzbausteine steckbar 3-polig, 3.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

5SD7413-1 SIEMENS Blitzstromableiter Typ 1 Anforderungsklasse B, UC 350V Schutzbausteine steckbar 3-polig, 3..

5SD7413-1

SIEMENS

Blitzstromableiter Typ 1 Anforderungsklasse B, UC 350V Schutzbausteine steckbar 3-polig, 3+0 Schaltung für TNC-Systeme mit Fernanzeige

Blitzstromentlader, Anforderungsklasse B, Typ 1, Klasse I, 3-polig, TN-C-Netze, 75 kA, 350 VAC. Begrenzte Rückgabe und Stornierung. Überprüfen Sie die Bedingungen.

Mehr Infos


Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Energietechnik/Stromversorgung

ENERGIE DISTRIBUTION UND SCHUTZ IN LOW VOLTAGE > Andere modulare Geräte

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $853.20
Stückpreis: $853.20

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

Blitzstromableiter Typ 1 Anforderungsklasse B, UC 350V Schutzbausteine steckbar 3-polig, 3+0 Schaltung für TNC-Systeme mit Fernanzeige
Allgemeine Daten
NormIEC 61643-11: 2011, EN 61643-11: 2012
Produkt-BezeichnungÜberspannungsschutzgerät
SPD-Klassifikation / gemäß EN 61643-11
● Prüfklasse I Typ 1Ja
● Prüfklasse II Typ 2Ja
● Prüfklasse III Typ 3Nein
Anzahl der SPD-Ports1
Ausführung des ProduktsBlitzstromableiter
Ausführung der Pole3
Bezeichnung der SchutzpfadeL-PEN
Zubehör3 x 5SD7418-1
Art der BefestigungHutschiene NS 35
Material / des GehäusesPBT
Baugröße des Überspannungsableiters6 TE
Verschmutzungsgrad2
Überspannungskategorie / gemäß IEC 61010-1III
Schutzart IP / bei Anschluss aller KlemmenIP20
Schockbeschleunigung25 gn
Schwingbeschleunigung / bei 5 Hz ... 500 Hz / befristet auf 2,5 h / je Achse5 gn
Umgebungstemperatur / während Betrieb-40 °C ... 80 °C
Umgebungstemperatur / während Lagerung und Transport-40 °C ... 80 °C
relative Luftfeuchte / während Betrieb5 % ... 95 %
Aufstellungshöhe / bei Höhe über NN / maximal2 000 m
Breite106,8 mm
Höhe94,8 mm
Gesamttiefe71,1 mm
Nettogewicht1 108 g
Elektrische Daten
Art des VerteilungssystemsTN-C
Betriebsspannung230 V
Dauerbetriebsspannung
● maximal350 V
Ableitstoßstrom
● bei (8/20) µs25 kA
● bei 1-Phase / bei (8/20) µs50 kA
Blitzstoßstrom gesamt / bei (10/350) µs75 kA
Blitzstromscheitelwert / bei (10/350) µs25 kA
Ladung des Blitzes / bei (10/350) µs12,5 A·s
spezifische Energie des Blitzes / bei (10/350) µs160
Folgestromlöschfähigkeit50 kA
Kurzschlussfestigkeit (SCCR) / bei 264 V50 kA
Schutzpegel1,5 kV
● maximal1,5 kV
● Restspannung / bei Nennwert des Ableitstoßstroms / maximal1,5 kV
Ansprechwert der Stoßspannung / bei 6 kV / bei (1,2/50) µs1,5 kV
Ansprechzeit100 ns
Current tripping factor k1,6
Ausführung der Absicherung / bei V-Anschluss125 A AC (gG)
Ausführung der Absicherung / bei T-Anschluss315 A AC (gG)
Anschlüsse/ Klemmen
Ausführung des elektrischen AnschlussesSchraubklemme
Abisolierlänge18 mm
Anzugsdrehmoment4,3 ... 4,7
Abisolierlänge18 mm
anschließbarer Leiterquerschnitt
● bei feindrähtigem Leiter2,5 ... 25
● bei starrem Leiter2,5 ... 35
● feindrähtig2,5 ... 25
anschließbarer Leiter / AWG13 ... 2
Ausführung des Gewindes / der AnschlussschraubeM5
Ausführung des Signalsoptisch, Fernmeldekontakt
Fernmeldekontakt
Schaltfunktion / der FernmeldekontaktePDT Kontakt
Betriebsspannung / der Fernmeldekontakte / bei AC12 ... 250
Betriebsstrom / der Fernmeldekontakte / bei AC10 mA ... 1 A
Fernmeldekontakt / SchaltfunktionM2
anschließbarer Leiterquerschnitt
● für Fernmeldekontakte / bei starrem Leiter0,14 ... 1,5
● bei feindrähtigem Leiter / für Fernmeldekontakte0,14 ... 1,5
Fernmeldekontakt / AWG-Leiterquerschnitt28
AWG-Nummer / als kodierter anschließbarer Leiterquerschnitt / für Fernmeldekontakte / maximal15
Anzugsdrehmoment / für Fernmeldekontakte0,25 N·m
Abisolierlänge / der Leitung / für Fernmeldekontakte7 mm
NEMA/UL - Daten
SPD Typ nach UL4CA
Energieverteilungssystem nach UL3D
Art des VerteilungssystemsTN-C
Schutzpfade nach ULL-L, L-G
TOV-Verhalten
● bei TOV-Prüfspannung415 V AC (5 s / withestand mode) / 457 V AC (120 min withstand mode)
Gemessene Begrenzungsspannung MLV (L-L)2,45 kV
Gemessene Begrenzungsspannung MLV (L-G)1,35 kV
Maximale Dauerbetriebsspannung MCOV (L-L)528 V
Maximale Dauerbetriebsspannung MCOV (L-G)264 V
Ableitstrom In (L-G) nach UL20 kA
Ableitstrom In (L-L) nach UL20 kA
Fernmeldekontakt / AWG-Leiterquerschnitt nach UL30
AWG-Nummer / als kodierter anschließbarer Leiterquerschnitt / für Fernmeldekontakte / gemäß UL / maximal14
Aufstellungshöhe über NN / gemäß UL6 562 ft
Bruttogewicht nach UL2,88 lb
Nettogewicht nach UL2,44 lb
Brennbarkeitsklasse gemäß UL 94V0
Normen nach ULUL 1449 Edition 4
Betriebsspannung / der Fernmeldekontakte / gemäß UL125 V
Fernmeldekontakt / Betriebsstrom AC / nach UL1 A
AWG-Leiterquerschnitt nach UL12

Downloads und Handbücher

AWG-Nummer / als kodierter anschließbarer Leiterquerschnitt / gemäß UL / maximal2
Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, …)
CAx-Online-Generator


Zusätzliche Daten

Produkt
Artikelnummer5SD7413-1
ArtikelbeschreibungBlitzstromableiter Typ 1 Anforderungsklasse B, UC 350V Schutzbausteine steckbar 3-polig, 3+0 Schaltung für TNC-Systeme mit Fernanzeige
ProduktfamilieGrundgeräte
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe12G
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorL-P-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)2 Tag(e)
Nettogewicht pro ME1,253 kg
Verpackungsmaße97,00 x 114,00 x 88,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4001869340234
UPCNicht verfügbar
Statistische Warennummer85363090
Listenkennzeichen (LKZ)LV10.1
Fabrikategruppe5524
GeschäftsbereichskennzahlP310
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.07.2006
ProduktklasseB: Bedingt rücknahmefähig - Bitte wenden Sie sich an Ihren Siemens-Ansprechpartner
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-13-08-05
eClass7.127-13-08-05
eClass827-13-08-05
eClass927-13-08-05
eClass9.127-13-08-05
ETIM5EC000941
ETIM6EC000941
ETIM7EC000941
ETIM8EC000941

ETIM-Daten

ETIM: EC000941 - Überspannungsableiter für Energietechnik/Stromversorgung

Wert Einheit
Anzahl der Leiter (ohne Erde) (EF001148) -
Max. Ableitstoßstrom (8/20) (EF012274) -kA
Netzform DC (EF009926) 0
Netzform IT (EF009927) 0
Netzform TN (EF009928) 0
Netzform TN-C (EF009929) 1
Netzform TN-C-S (EF009933) 0
Netzform TN-S (EF009930) 0
Netzform TT (EF009931) 0
Netzform sonstige (EF009932) 0
Nennableitstoßstrom (8/20) (EF004214) 50.0kA
Nennspannung AC (EF004220) -V
Nennspannung DC (EF004221) -V
Kurzschlussfestigkeit (Isccr) (EF012627) 50.0kA
Höchste Dauerspannung AC (EF004198) 350V
Höchste Dauerspannung DC (EF004777) -V
Montageart (EF000003) Hutschiene TH35
Baugröße (EF002566) 6 TE
Max. PV-Spannung (EF008795) -V
Schutzpegel (EF003525) 1500.0kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827) 35.0mm²
Max. Leiterquerschnitt flexibel (feindrähtig) (EF008828) 25.0mm²
Mit Fernmeldekontakt (EF000422) true
Integrierte Vorsicherung (EF008797) false
Signalisierung am Gerät (EF004241) optisch
Prüfklasse Typ 2 (EF004230) true
Schutzart (IP) (EF005474) IP20
Schutzpegel N-PE (EF008796) -kV
Schutzpegel L-N (EF004236) -kV
