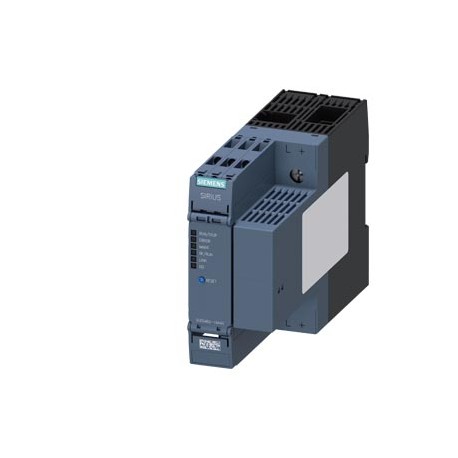

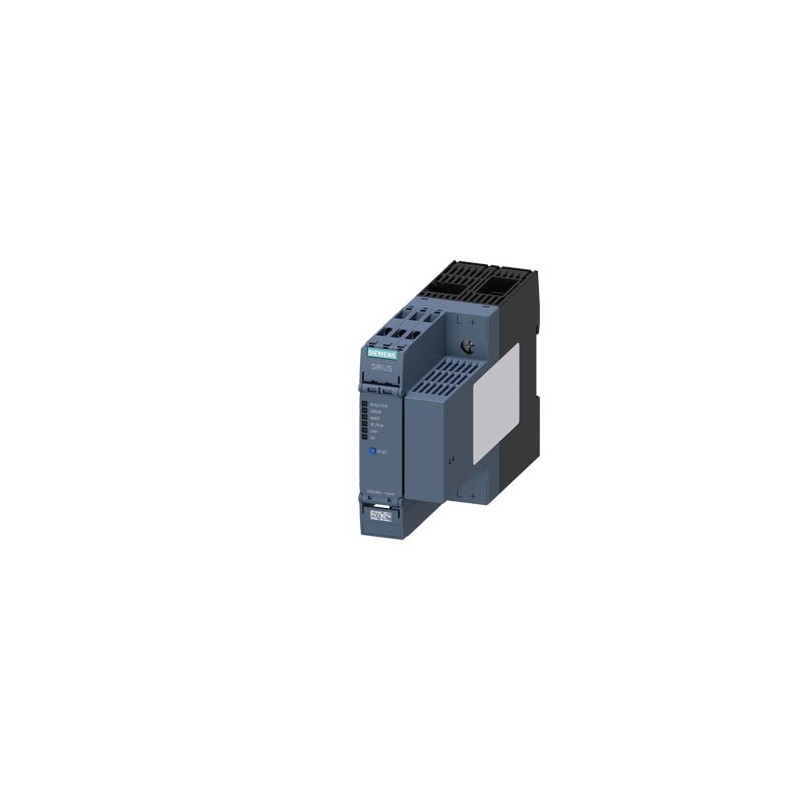

3UG5462-1AA40 SIEMENS relè di controllo del carico DC per PROFINET, max. 1x63A DC, max. 800 V larghezza cost.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3UG5462-1AA40 SIEMENS relè di controllo del carico DC per PROFINET, max. 1x63A DC, max. 800 V larghezza cost..

3UG5462-1AA40

SIEMENS

relè di controllo del carico DC per PROFINET, max. 1x63A DC, max. 800 V larghezza costruttiva: 45,0 mm sorveglianza superamento in positivo e superamento in negativo per corrente, tensione e potenza; contatore consumo di energia, contatore recupero di energia in rete, contatore dei cicli di manovra, contatore delle ore di esercizio, soglie di avviso e di allarme, reset automatico o manuale, ritardo all'avviamento 0-999,0s, ritardo alla disinserzione 0-999,0s, ritardo alla reinserzione 0-999,0s tensione di alimentazione: DC 24 V 1 contatto CO, morsetti a vite

Relè di monitoraggio del carico DC per PROFINET, max. 1 × 63 A DC, max. 800 V Larghezza: 45,0 mm Monitoraggio del sovraccarico dovuto a eccesso e default di corrente, tensione e potenza; contatore del consumo energetico, contatore di rigenerazione, misuratore di manovra, contaore ore di funzionamento, soglie di allarme e allarme ritardo di riarmo automatico o manuale all'avvio 0-999,0 s, ritardo alla disconnessione 0-999,0 s, ritardo alla riconnessione. 0-999.0 s Tensione di alimentazione: 24 V DC 1 commutato, morsetti a vite

Maggiori dettagli


CONTROLLO E CONTATTORI > Relè funzionali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $1,380.79
Prezzo unitario: $1,380.79
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

relè di controllo del carico DC per PROFINET, max. 1x63A DC, max. 800 V larghezza costruttiva: 45,0 mm sorveglianza superamento in positivo e superamento in negativo per corrente, tensione e potenza; contatore consumo di energia, contatore recupero di energia in rete, contatore dei cicli di manovra, contatore delle ore di esercizio, soglie di avviso e di allarme, reset automatico o manuale, ritardo all'avviamento 0-999,0s, ritardo alla disinserzione 0-999,0s, ritardo alla reinserzione 0-999,0s tensione di alimentazione: DC 24 V 1 contatto CO, morsetti a vite
marca del prodottoSIRIUS
denominazione del prodottoRelè di controllo del carico DC
esecuzione del prodottoper PROFINET
designazione del tipo di prodotto3UG5
Dati tecnici generali
tipo di corrente per il monitoraggioDC
funzione del prodottoRelè di controllo del carico DC
potenza dissipata [W] max.3 W
tensione di isolamento
● per categoria di sovratensione II secondo IEC 60664 con grado di inquinamento 3 valore nominale600 V
● per categoria di sovratensione III secondo norma IEC 60664 con grado di inquinamento 3 valore nominale300 V
● del circuito ausiliario e di comando per categoria di sovratensione III secondo norma IEC 60664 con grado di inquinamento 3 valore nominale30 V
tipo di tensione per il monitoraggioDC
tensione di tenuta a impulso valore nominale8 kV
tensione max. ammissibile per separazione sicura
● tra circuito ausiliario e circuito ausiliario24 V
● tra circuito di comando e circuito ausiliario24 V
grado di protezione IP
● lato frontaleIP20
● del morsetto di collegamentoIP00
resistenza agli urti secondo IEC 60068-2-27semionda sinusoidale 15g/11 ms
resistenza a vibrazioni secondo IEC 60068-2-61 … 6 Hz: 15 mm, 6 … 500 Hz: 2g
durata di vita meccanica (cicli di manovra) tip.10 000 000
durata di vita elettrica (cicli di manovra) per uscite a relè max.100 000
● nota0,5 A AC 125 V, con carico ohmico fino a 40 °C
corrente termica dell'elemento di commutazione a contatto max.1 A
certificato di idoneitàCE
codice di riferimento secondo IEC 81346-2:2009K
Direttiva RoHS (data)05/31/2019
Funzione del prodotto
funzione del prodotto
● rilevamento di sovratensione DCSi
● rilevamento di sottotensione DCSi
● rilevamento di sovracorrente DCSi
● rilevamento di sottocorrente DCSi
● reset automaticoSi
● reset manualeSi
Tensione di alimentazione
tipo di tensione della tensione di alimentazioneDC
tensione di alimentazione 1 con DC valore nominale24 V
fattore campo di lavoro valore nominale tensione di alimentazione con DC0,85 ... 1,15
Circuito di misura
corrente misurabile-63 ... +63 A
tensione misurabile con DC0 ... 800 V
campo di tensione impostabile0 ... 800 V
valore di intervento impostabile per corrente
● 1-63 ... +63 A
ritardo di intervento impostabile
● all'avviamento0 ... 999 s
● al superamento in positivo o in negativo del valore limite0 ... 999 s
tempo di reazione max.100 ms
differenza di misurazione relativa riferita alla temperatura0,5 %
resistenza interna del circuito di misura10 mΩ
Comunicazione/ Protocollo
protocollo viene supportato
● protocollo PROFINET IOSi
● Address Resolution Protocol (ARP)Si
esecuzione dell'interfaccia interfaccia Fast EthernetSi
numero delle interfacce secondo PROFINET1
funzione del prodotto sull'interfaccia Ethernet AutocrossoverSi
esecuzione dell'interfaccia 1 0Si
funzione del prodotto sull'interfaccia 1 PROFINET IO DeviceSi
numero delle porte sull'interfaccia 11
servizio per la comunicazione IE aperta LLDPSi
tipo di trasmissione con Industrial EthernetPROFINET con 100 Mbit/s full-duplex (100BASE-TX)
classe di conformità PROFINETA
classe di carico di rete secondo PROFINET1
Circuito elettrico ausiliario
numero dei contatti CO per contatti ausiliari1
caricabilità in corrente del relè di uscita con DC-13
● con 24 V1 A
caricabilità in corrente per durata sovracorrente < 1 s max. ammissibile1 A
corrente permanente della cartuccia fusibile DIAZED del relè di uscita2 A
Compatibilità elettromagnetica
disturbi condotti
● di tipo burst secondo IEC 61000-4-42 kV
● conduttore-terra di tipo surge secondo IEC 61000-4-52 kV
● conduttore-conduttore di tipo surge secondo IEC 61000-4-51 kV
disturbi indotti dal campo secondo IEC 61000-4-310 V/m
scarica elettrostatica secondo IEC 61000-4-26 kV scarica contatti / 8kV scarica atmosferica
Separazione di potenziale
esecuzione della separazione di potenzialeSeparazione sicura
separazione di potenziale
● tra ingresso e uscitaSi
● tra alimentazione di tensione e altri circuitiSi
Sicurezza
compatibilità elettromagneticaIEC 60947-1 / IEC 61000-6-2 / IEC 61000-6-4
Connessioni /Morsetti
parte integrante del prodotto morsetto rimovibile per circuito principaleNo
parte integrante del prodotto morsetto rimovibile per circuito ausiliario e di comandoSi
esecuzione del collegamento elettricocollegamento a vite
tipo di sezioni di conduttore collegabili
● per contatti principali
— filo rigido2x (1 ... 16 mm²), 1x (1 ... 16 mm²)
— multifilare2x (1 ... 16 mm²), 1x (1 ... 16 mm²)
— filo flessibile con lavorazione dell'estremità del conduttore2x (1 ... 25 mm²), 1x (1 ... 35 mm²)
● con conduttori AWG per contatti principali1x (18 ... 1), 2x (18 ... 2)
tipo di sezioni di conduttore collegabili
● per contatti ausiliari
— filo rigido1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
— filo flessibile con lavorazione dell'estremità del conduttore2x (0,5 ... 1,5 mm²), 1x (0,5 ... 4 mm²)
● con conduttori AWG per contatti ausiliari1x (20 ... 12), 2x (20 ... 14)
coppia di serraggio
● per contatti principali con morsetti a vite3 ... 4,5 N·m
● per contatti ausiliari con morsetti a vite0,6 ... 0,8 N·m
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioa piacere
tipo di fissaggiofissaggio a vite e a scatto su guida profilata 35 mm
altezza100 mm
larghezza45 mm
profondità141,6 mm
distanza da rispettare
● per il montaggio in fila
— in avanti0 mm
— indietro0 mm
— verso l'alto50 mm
— verso il basso50 mm
— di lato0 mm
● da componenti messi a terra
— in avanti0 mm
— indietro0 mm
— verso l'alto50 mm
— di lato3 mm
— verso il basso50 mm
● da componenti in tensione
— in avanti0 mm
— indietro0 mm
— verso l'alto50 mm
— verso il basso50 mm
— di lato3 mm
Condizioni ambientali
altitudine di installazione per altitudine s.l.m. max.2 000 m
temperatura ambiente
● durante l'esercizio-25 ... +60 °C
● durante l'immagazzinaggio-40 ... +80 °C
● durante il trasporto-40 ... +80 °C
Certificati/ Approvazioni

Download e manuali

General Product ApprovalDeclaration of ConformityTest Certificatesother

Confirmation

UL

EAC

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Declaration of Conformity

other

Confirmation

PROFIBUS-Certification

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Caratteristica: Derating
Ultima modifica:12/01/2021
Data
04/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3UG5462-1AA40
Descrizionerelè di controllo del carico DC per PROFINET, max. 1x63A DC, max. 800 V larghezza costruttiva: 45,0 mm sorveglianza superamento in positivo e superamento in negativo per corrente, tensione e potenza; contatore consumo di energia, contatore recupero di energia in rete, contatore dei cicli di manovra, contatore delle ore di esercizio, soglie di avviso e di allarme, reset automatico o manuale, ritardo all'avviamento 0-999,0s, ritardo alla disinserzione 0-999,0s, ritardo alla reinserzione 0-999,0s tensione di alimentazione: DC 24 V 1 contatto CO, morsetti a vite
Famiglia ProdottoSorveglianza del carico DC
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5A4 / 41H
Metal FactorLAO-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : EAR99
Tempo minimo di produzione20 Giorno / Giorni
Peso netto0,385 Kg
Dimensioni dell'imballo110,00 x 175,00 x 70,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4047621064727
UPC804766977251
Codice doganale85364900
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti4K62
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 31.05.19
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-92-08
eClass7.127-37-92-08
eClass827-37-92-08
eClass927-37-16-92
eClass9.127-37-16-92
ETIM5EC002586
ETIM6EC002586
ETIM7EC002586
ETIM8EC002586
