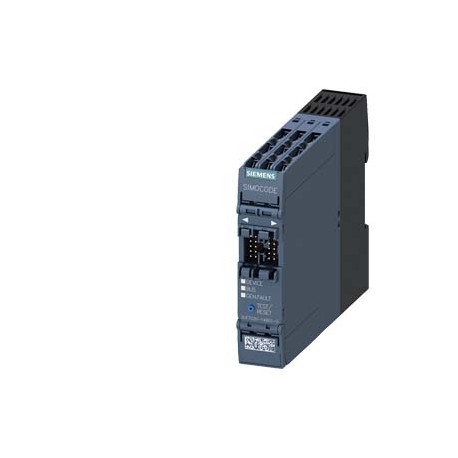

3UF7020-1AB01-0 SIEMENS Apparecchiatura base SIMOCODE pro S, Interfaccia PROFIBUS DP 1,5 Mbit/s, 4E/2A liber.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3UF7020-1AB01-0 SIEMENS Apparecchiatura base SIMOCODE pro S, Interfaccia PROFIBUS DP 1,5 Mbit/s, 4E/2A liber..

3UF7020-1AB01-0

SIEMENS

Apparecchiatura base SIMOCODE pro S, Interfaccia PROFIBUS DP 1,5 Mbit/s, 4E/2A liberamente parametrizzabile, US: DC 24 V, Ingresso per connessione di termistore uscite relè monostabili, ampliabilità tramite un modulo multifunzione

Maggiori dettagli


CONTROLLO E CONTATTORI > Apparecchiatura AS-Interface, SIMOCODE

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $743.25
Prezzo unitario: $743.25
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

Apparecchiatura base SIMOCODE pro S, Interfaccia PROFIBUS DP 1,5 Mbit/s, 4E/2A liberamente parametrizzabile, US: DC 24 V, Ingresso per connessione di termistore uscite relè monostabili, ampliabilità tramite un modulo multifunzione
marca del prodottoSIRIUS
denominazione del prodottoSistema di gestione e comando motore
esecuzione del prodottoUnità base 0
designazione del tipo di prodottoSIMOCODE pro S
Dati tecnici generali
funzione del prodotto
● comunicazione di busSi
● funzione di acquisizione datiSi
● funzione di diagnosticaSi
● protezione con passwordSi
● funzione di testSi
● funzione di manutenzioneSi
parte integrante del prodotto
● ingresso per termistoreSi
● ingresso digitaleSi
● ingresso per il sensore di temperatura analogicoNo
● ingresso per rilevamento guasto verso terraNo
● uscita a relèSi
ampliamento del prodotto
● modulo di controllo temperaturaSi
● modulo di misura della correnteSi
● modulo di misura della corrente/tensioneNo
● modulo I/O digitale fail-safeNo
● modulo di monitoraggio guasto verso terraSi
● pannello operatore con displayNo
● pannello operatoreSi
● modulo I/O analogicoNo
potenza attiva assorbita2,1 W
tensione di isolamento con grado di inquinamento 3 con AC valore nominale300 V
tensione di tenuta a impulso valore nominale4 000 V
grado di protezione IPIP20
resistenza agli urti
● con montaggio su modulo di misura della corrente secondo IEC 60068-2-2710g / 11 ms
● secondo IEC 60068-2-2715g / 11 ms
● resistenza a vibrazioni1 ... 6 Hz / 15 mm, 6 ... 500 Hz / 2 g
● resistenza a vibrazioni con montaggio su modulo di misura della corrente secondo IEC 60068-2-61 ... 4 Hz / 15 mm, 4 ... 500 Hz / 1g
potere di interruzione corrente dei contatti NO delle uscite a relè con AC-15
● con 24 V6 A
● con 120 V6 A
● con 230 V3 A
potere di interruzione corrente dei contatti NO delle uscite a relè con DC-13
● con 24 V2 A
● con 60 V0,55 A
● con 125 V0,25 A
durata di vita meccanica (cicli di manovra) tip.10 000 000
durata di vita elettrica (cicli di manovra) tip.100 000
tempo di tamponamento in caso di mancanza della tensione di rete0,02 s
codice di riferimento secondo IEC 81346-2:2009F
corrente permanente dei contatti NO delle uscite a relè
● a 50 °C6 A
● a 60 °C5 A
tipo di caratteristica di ingressoType 1 in accordance with EN 61131-2
Direttiva RoHS (data)05/01/2012
certificato di idoneità
● secondo la Direttiva di prodotto ATEX 2014/34/UEBVS 06 ATEX F001
gruppo di apparecchiature Ex e categoria Ex secondo la Direttiva di prodotto ATEX 2014/34/UEII (2) G, II (2 ) D, I (M2)
Compatibilità elettromagnetica
emissione di disturbi eMC secondo IEC 60947-1classe A
immunità ai disturbi EMC secondo IEC 60947-1conforme al grado di severità 3
disturbi condotti
● di tipo burst secondo IEC 61000-4-42 kV (power ports) / 1 kV (signal ports)
● conduttore-terra di tipo surge secondo IEC 61000-4-52 kV
● conduttore-conduttore di tipo surge secondo IEC 61000-4-51 kV
● per radiazione ad alta frequenza secondo IEC 61000-4-610 V
disturbi indotti dal campo secondo IEC 61000-4-310 V/m
scarica elettrostatica secondo IEC 61000-4-26 kV scarica contatti / 8kV scarica atmosferica
emissione di disturbi HF condotti secondo CISPR11Corrisponde al grado di severità A
emissione di disturbi HF indotti dal campo secondo CISPR11Corrisponde al grado di severità A
Ingressi/ Uscite
funzione del prodotto
● ingressi parametrizzabiliSi
● uscite parametrizzabiliSi
numero degli ingressi4
● per connessione del termistore1
numero di ingressi digitali con potenziale di riferimento comune4
esecuzione degli ingressi digitali tipo 1 secondo IEC 61131Si
tensione di ingresso sull'ingresso digitale con DC valore nominale24 V
numero delle uscite2
numero delle uscite statiche0
numero delle uscite come elemento di commutazione a contatto2
comportamento di commutazionemonostabile
esecuzione delle uscite a relèmonostabile
lunghezza cavo per segnali digitali max.300 m
lunghezza cavo per connessione del termistore
● con sezione di conduttore = 0,5 mm² max.50 m
● con sezione di conduttore = 1,5 mm² max.150 m
● con sezione di conduttore = 2,5 mm² max.250 m
Funzione di protezione/ monitoraggio
funzione del prodotto
● rilevamento asimmetriaSi
● analisi della corrente di bloccaggioSi
● controllo di cos phiNo
● rilevamento di guasto verso terraSi
● rilevamento di mancanza faseSi
● rilevamento della sequenza delle fasiNo
● rilevamento di tensioneNo
● monitoraggio di numero avviiSi
● rilevamento di sovratensioneNo
● rilevamento di sovracorrente monofaseSi
● rilevamento di sottotensioneNo
● rilevamento di sottocorrente monofaseSi
● monitoraggio della potenza attivaNo
funzione del prodotto
● rilevamento di correnteSi
● protezione da sovraccaricoSi
● analisi protezione motore a termistoreSi
resistenza totale a freddo della sonda in serie max.1,5 kΩ
valore di intervento resistenza termistore3 400 ... 3 800 Ω
● del controllo di cortocircuito9 Ω
valore di rilascio resistenza termistore1 500 ... 1 650 Ω
Funzioni di comando motore
funzione del prodotto
● relè di sovraccarico parametrizzabileSi
● comando interruttore automaticoSi
● avviamento direttoSi
● avviamento reversibileSi
● circuito stella-triangoloSi
● circuito di inversione stella/triangoloNo
● circuito DahlanderNo
● circuito di inversione DahlanderNo
● circuito commutatore di poliNo
● circuito di inversione commutatore di poliNo
● comando di valvola a saracinescaNo
● comando valvolaNo
Comunicazione/ Protocollo
● protocollo viene supportato protocollo PROFIBUS DPSi
● protocollo viene supportato protocollo PROFINET IONo
● protocollo viene supportato protocollo PROFIsafeNo
● protocollo viene supportato Modbus RTUNo
● protocollo viene supportato EtherNet/IPNo
● protocollo viene supportato OPC UA ServerNo
● protocollo viene supportato LLDPNo
● protocollo viene supportato Address Resolution Protocol (ARP)No
● protocollo viene supportato SNMPNo
● protocollo viene supportato HTTPSNo
● protocollo viene supportato NTPNo
● protocollo viene supportato Media Redundancy Protocol (MRP)No
● funzione del prodotto viene supportato Device Level Ring (DLR)No
numero delle interfacce
● secondo PROFINET0
● secondo PROFIBUS1
● secondo EtherNet/IP0
funzione del prodotto
● Web ServerNo
● shared DeviceNo
● sull'interfaccia Ethernet AutocrossoverNo
● sull'interfaccia Ethernet AutonegotiationNo
● sull'interfaccia Ethernet AutosensingNo
● viene supportato ridondanza di sistema PROFINETNo
● supporto dei valori di misura PROFIenergyNo
● supporto della disinserzione PROFIenergyNo
velocità di trasmissione max.1,5 Mbit/s
funzione Identification & Maintenance
● I&M0 - Informazioni specifiche sull'apparecchiaturaSi
● I&M1 - Sigla impianto/sigla topologicaSi
● I&M2 - Data di installazioneSi
● I&M3 - CommentoSi
esecuzione del collegamento elettrico dell'interfaccia di comunicazioneMorsetto a vite (1,5 Mbit)
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioa piacere
tipo di fissaggiofissaggio a vite e a scatto
altezza100 mm
larghezza22,5 mm
profondità124,5 mm
distanza da rispettare
● in alto40 mm
● in basso40 mm
● a sinistra0 mm
● a destra0 mm
Connessioni /Morsetti
parte integrante del prodotto morsetto rimovibile per circuito ausiliario e di comandoSi
tipo di sezioni di conduttore collegabili
● filo rigido1x (0,5 ... 2,5 mm²), 2x ( 0,5 ... 1,5 mm²)
● filo flessibile con lavorazione dell'estremità del conduttore1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1 mm²)
● con conduttori AWG filo rigido1x (20 ... 14), 2x (20 ... 16)
coppia di serraggio con morsetti a vite0,6 ... 0,8 N·m
coppia di serraggio [lbf·in] con morsetti a vite5,2 ... 7 lbf·in
tipo di sezioni di conduttore collegabili per cavo PROFIBUS2 x 0,34 mm², AWG 22
Condizioni ambientali
altitudine di installazione per altitudine s.l.m.
● 1 max.2 000 m
● 2 max.3 000 m; max. +50 °C (nessuna separazione sicura)
● 3 max.4 000 m; max. +40 °C (nessuna separazione sicura)
temperatura ambiente
● durante l'esercizio-25 ... +60 °C
● durante l'immagazzinaggio-40 ... +80 °C
● durante il trasporto-40 ... +80 °C
categoria ambientale
● durante l'esercizio secondo IEC 607213K6 (nessuna formazione di ghiaccio, nessuna condensa, umidità relativa 10 ... 95 %), 3C3 (nessuna nebbia salina), 3S2 (non deve penetrare sabbia negli apparecchi), 3M6
● durante l'immagazzinaggio secondo IEC 607211K6 (nessuna condensa, umidità relativa 10 ... 95 %), 1C2 (nessuna nebbia salina), 1S2 (la sabbia non deve penetrare negli apparecchi), 1M4
● durante il trasporto secondo IEC 607212K2, 2C1, 2S1, 2M2
umidità relativa
● durante l'esercizio10 ... 95 %
caricabilità dei contatti dei contatti ausiliari secondo ULB300 / R300
Protezione da cortocircuito
esecuzione della protezione da cortocircuito per ogni uscitaCartucce fusibili: gG 6 A, rapido 10 A (IEC 60947-5-1), interruttore magnetotermico caratteristica C: 1,6 A (IEC 60947-5-1) o 6 A (I_K < 500 A)
Sicurezza
protezione da contatto contro la folgorazioneprotezione per le dita
Separazione di potenziale
separazione (elettrica) sicura secondo IEC 60947-1Tutti i circuiti con separazione sicura tra di loro (distanze di isolamento in aria e superficiali doppie), vanno osservate le avvertenze riportate nel rapporto di prova n. A0258 "Separazione sicura" (per il link vedi Informazioni)
Circuito di comando/ Comando
funzione del prodotto comando softstarterSi
tipo di tensione della tensione di alimentazione di comandoDC
tensione di alimentazione di comando con DC
● valore nominale24 V
tensione di alimentazione di comando 1 con DC valore nominale24 V
fattore campo di lavoro valore nominale tensione di alimentazione di comando con DC
● valore iniziale0,85
● valore finale1,2
picco della corrente di inserzione
● con 24 V7,5 A
durata del picco della corrente di inserzione
● con 24 V2,2 ms
Certificati/ Approvazioni

Download e manuali

General Product ApprovalEMC

CSA

CCC

Confirmation

UL

EAC

RCM

For use in hazardous locationsDeclaration of ConformityTest Certificates

IECEx

ATEX-EC-Type-Examination-Certificate

ATEX-EC-Type-Examination-Certificate

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Special Test Certificate

Marine / Shippingother

ABS (American Bureau of Shipping)

LR (Lloyds Register)

RMRS / Russian Maritime Register

DNV-GL

Confirmation

PROFIBUS-Certification

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Rapporto di prova No. A0258, protective separation
Ultima modifica:08/04/2022
Data
13/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3UF7020-1AB01-0
DescrizioneApparecchiatura base SIMOCODE pro S, Interfaccia PROFIBUS DP 1,5 Mbit/s, 4E/2A liberamente parametrizzabile, US: DC 24 V, Ingresso per connessione di termistore uscite relè monostabili, ampliabilità tramite un modulo multifunzione
Famiglia ProdottoApparecchi di gestione e comando motore SIMOCODE pro 3UF7
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5AB / 42J
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione1 Giorno / Giorni
Peso netto0,248 Kg
Dimensioni dell'imballo36,00 x 109,00 x 152,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209916197
UPC887621549244
Codice doganale85364900
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5836
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.05.12
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-08-04
eClass7.127-37-08-04
eClass827-37-08-04
eClass927-37-08-04
eClass9.127-37-08-04
ETIM5EC002572
ETIM6EC002572
ETIM7EC002572
ETIM8EC002572
IDEA44776
UNSPSC1539-12-15-52

Dati ETIM

ETIM: EC002572 - Unità per gestione motore

Valore Unità
tipo di protezione (NEMA) (EF011959) -
ingresso per sensore di temperatura analogico (EF007114) -
numero di uscite analogiche (EF001995) -
numero di ingressi analogici (EF001994) -
tensione d’esercizio nominale Ue per AC 50 Hz (EF007029) ['-', '-']V
tensione d’esercizio nominale Ue per AC 60 Hz (EF007030) ['-', '-']V
tensione d’esercizio nominale Ue per DC (EF007031) ['-', '-']V
modulo di rilevamento corrente (EF007501) true
modulo di rilevamento della tensione (EF007492) false
tipo di tecnica di collegamento (EF008220) senza
tensione di alimentazione pilota nominale Us per DC (EF003980) ['-', '-']V
tipo di tensione per l’azionamento (EF008242) DC
numero di uscite di contatto (EF006936) 2
numero di uscite elettroniche (EF006929) 0
numero di ingressi binari (EF003817) 4
ingresso per collegamento termistore (EF007116) true
ingresso per rilevamento dispersione verso terra (EF007115) false
funzione di commutazione (EF000189) monostabile
esecuzione collegamento elettrico per circuito corrente ausiliaria e di comando (EF006979) raccordo a vite
tipo di interfaccia (EF006977) -
grado di protezione (IP) (EF005474) IP20
frequenza d’esercizio nominale (EF007024) -Hz
corrente d’esercizio nominale Ie (EF006781) -A
tensione di alimentazione pilota nominale Us per AC 50 Hz (EF003978) -V
tensione di alimentazione pilota nominale Us per AC 60 Hz (EF003979) -V



Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3UF7020-1AB01-0 3UF7020-1AB01-0 IT_3UF7020-1AB01-0.pdf 472 Kbytes 3UF7020-1AB01-0 3UF7020-1AB01-0 IT_3UF7020-1AB01-0.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
