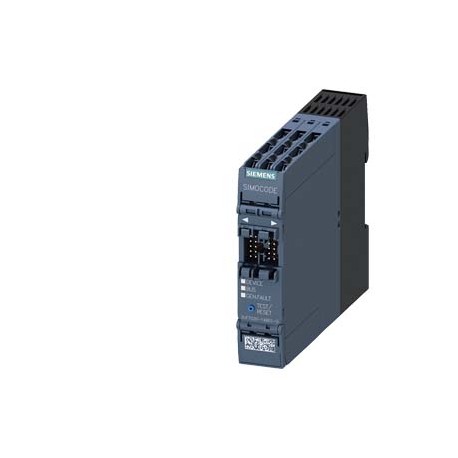

3UF7020-1AB01-0 SIEMENS Appareil de base SIMOCODE pro S, Interface PROFIBUS DP 1,5 MBit/s, 4E/2S librement p.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3UF7020-1AB01-0 SIEMENS Appareil de base SIMOCODE pro S, Interface PROFIBUS DP 1,5 MBit/s, 4E/2S librement p..

3UF7020-1AB01-0

SIEMENS

Appareil de base SIMOCODE pro S, Interface PROFIBUS DP 1,5 MBit/s, 4E/2S librement paramétrables, US : 24 V CC, Entrée pour raccordement de la thermistance sorties de relais monostables extensible par un module multifonction

Plus de détails


CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $797.80
Prix unitaire: $797.80
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Appareil de base SIMOCODE pro S, Interface PROFIBUS DP 1,5 MBit/s, 4E/2S librement paramétrables, US : 24 V CC, Entrée pour raccordement de la thermistance sorties de relais monostables extensible par un module multifonction
nom de marque produitSIRIUS
désignation du produitSystème de gestion des moteurs
version du produitAppareil de base 0
désignation type de produitSIMOCODE pro S
Caractéristiques techniques générales
fonction produit
● communication busOui
● fonction de saisie de donnéesOui
● fonction de diagnosticOui
● protection par mot de passeOui
● fonction de testOui
● fonction maintenanceOui
constituant du produit
● entrée pour thermistanceOui
● entrée TOROui
● entrée pour capteur de température analogiqueNon
● entrée pour détection de défauts à la terreNon
● sortie de relaisOui
extension produit
● module de surveillance de températureOui
● module de mesure de courantOui
● module de mesure de courant/tensionNon
● modules d'E/S TOR sécurité intrinsèqueNon
● module de détection de défauts à la terreOui
● unité de commande avec afficheurNon
● unité de commandeOui
● modules d'E/S analogiquesNon
puissance active absorbée2,1 W
tension d'isolement pour degré de pollution 3 pour AC valeur assignée300 V
tension de tenue aux chocs valeur assignée4 000 V
degré de protection IPIP20
tenue aux chocs
● pour montage pour module d'acquisition de courant selon IEC 60068-2-2710 g / 11 ms
● selon IEC 60068-2-2715g / 11 ms
● tenue aux vibrations1-6 Hz / 15 mm, 6-500 Hz / 2 g
● tenue aux vibrations pour montage pour module d'acquisition de courant selon IEC 60068-2-61 ... 4 Hz / 15 mm, 4 ... 500 Hz / 1g
pouvoir de coupure courant des contacts NO des sorties de relais pour AC-15
● pour 24 V6 A
● pour 120 V6 A
● pour 230 V3 A
pouvoir de coupure courant des contacts NO des sorties de relais pour DC-13
● pour 24 V2 A
● pour 60 V0,55 A
● pour 125 V0,25 A
durée de vie mécanique (cycles de manœuvre) typique10 000 000
durée de vie électrique (Cycles de manœuvre) typique100 000
temps de maintien en cas de coupure de courant0,02 s
désignation du matériel selon IEC 81346-2:2009Contrôleur
courant permanent des contacts NO des sorties de relais
● pour 50 °C6 A
● pour 60 °C5 A
type de caractéristique d'entréeType 1 in accordance with EN 61131-2
Directive RoHS (date)05/01/2012
certificat d'aptitude
● selon la directive produit ATEX 2014/34/UEBVS 06 ATEX F001
groupe d'appareillage Ex et catégorie Ex selon la directive produit ATEX 2014/34/UEII (2) G, II (2 ) D, I (M2)
Compatibilité électromagnétique
émission de perturbations CEM selon IEC 60947-1classe A
immunité aux perturbations CEM selon IEC 60947-1correspond au degré de précision 3
perturbation par conduction
● par salves selon IEC 61000-4-42 kV (accès de puissance) / 1 kV (accès de signalisation)
● surge conducteur-terre selon IEC 61000-4-52 kV
● surge conducteur-conducteur selon IEC 61000-4-51 kV
● champs rayonnés haute fréquence selon IEC 61000-4-610 V
champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-310 V/m
décharge électrostatique selon IEC 61000-4-26 kV décharge au contact / 8 kV décharge dans l'air
émission de perturbations HF conduites selon CISPR11équivaut à sévérité A
émission de perturbations HF rayonnées selon CISPR11équivaut à sévérité A
Entrées/ Sorties
fonction produit
● entrées paramétrablesOui
● sorties paramétrablesOui
nombre d'entrées4
● pour raccordement de la thermistance1
nombre d'entrées TOR avec potentiel de référence commun4
version des entrées TOR type 1 selon IEC 61131Oui
tension d'entrée sur entrée TOR pour DC valeur assignée24 V
nombre de sorties2
nombre de sorties statiques0
nombre de sorties comme élément de contacts avec contact2
comportement à la coupuremonostable
version des sorties de relaismonostable
longueur de câble des signaux numériques max.300 m
longueur de câble pour raccordement de la thermistance
● section des conducteurs = 0,5 mm² max.50 m
● section des conducteurs = 1,5 mm² max.150 m
● section des conducteurs = 2,5 mm² max.250 m
Fonction protection/ surveillance
fonction produit
● détection de déséquilibreOui
● analyse du courant de blocageOui
● surveillance cos phiNon
● détection de défauts à la terreOui
● détection de perte de phaseOui
● détection de l'ordre des phasesNon
● mesure de la tensionNon
● surveillance du nombre de démarragesOui
● détection de surtensionNon
● détection de maximum de courant 1 phaseOui
● détection de minimum de tensionNon
● détection de minimum de courant 1 phaseOui
● surveillance de la puissance activeNon
fonction produit
● mesure du courantOui
● protection contre les surchargesOui
● analyse du dispositif de protection de thermistanceOui
résistance à froid totale des sondes en série max.1,5 kΩ
valeur de réponse de la thermistance3 400 ... 3 800 Ω
● de la surveillance de court-circuit9 Ω
valeur de retour de la thermistance1 500 ... 1 650 Ω
Fonctions de commande du moteur
fonction produit
● relais de surcharge paramétrableOui
● commande de disjoncteurOui
● démarrage directOui
● démarrer avec départ moteur inverseurOui
● couplage étoile-triangleOui
● inverseur étoile/triangleNon
● montage DahlanderNon
● inverseur DahlanderNon
● circuit commutateur de pôlesNon
● circuit commutateur-inverseur de pôlesNon
● commande de vanneNon
● commande de distributeurNon
Communication/ Protocole
● protocole pris en charge protocole PROFIBUS DPOui
● protocole pris en charge protocole PROFINET IONon
● protocole pris en charge protocole PROFIsafeNon
● protocole pris en charge MODBUS RTUNon
● protocole pris en charge EtherNet/IPNon
● protocole pris en charge serveur OPC UANon
● protocole pris en charge LLDPNon
● protocole pris en charge Address Resolution Protocol (ARP)Non
● protocole pris en charge SNMPNon
● protocole pris en charge HTTPSNon
● protocole pris en charge NTPNon
● protocole pris en charge Media Redundancy Protocol (MRP)Non
● fonction produit pris en charge Device Level Ring (DLR)Non
nombre d'interfaces
● selon PROFINET0
● selon PROFIBUS1
● selon EtherNet/IP0
fonction produit
● serveur webNon
● Shared DeviceNon
● sur l'interface Ethernet autocroisementNon
● sur l'interface Ethernet autonégociationNon
● sur l'interface Ethernet autodétectionNon
● pris en charge redondance système PROFINETNon
● prend en charge les valeurs de mesure PROFIenergyNon
● prend en charge la coupure de PROFIenergyNon
vitesse de transmission max.1,5 Mbit/s
fonction d'identification et de maintenance
● I&M0 - Informations spécifiques aux appareilsOui
● I&M1 - Repérage des installations/Repères d'emplacementsOui
● I&M2 - Date d'installationOui
● I&M3 - CommentaireOui
version du raccordement électrique de l'interface de communicationBornes à vis (1,5 Mb)
Montage/ fixation/ dimensions
position de montageau choix
type de fixationfixation par vis et par encliquetage
hauteur100 mm
largeur22,5 mm
profondeur124,5 mm
distance à respecter
● haut40 mm
● bas40 mm
● gauche0 mm
● droite0 mm
Raccordements/ Bornes
constituant du produit bornier amovible des circuits auxiliaire et de commandeOui
type de sections de câble raccordables
● âme massive1x (0,5 ... 2,5 mm²), 2x ( 0,5 ... 1,5 mm²)
● âme souple avec embouts1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1 mm²)
● pour câbles AWG âme massive1x (20 ... 14), 2x (20 ... 16)
couple de serrage pour bornes à vis0,6 ... 0,8 N·m
couple de serrage [lbf·in] pour bornes à vis5,2 ... 7 lbf·in
type de sections de câble raccordables pour câble PROFIBUS2 x 0,34 mm², AWG 22
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de
● 1 max.2 000 m
● 2 max.3 000 m; pour +50 °C, (pas de séparation sûre)
● 3 max.4 000 m; pour +40 °C, (pas de séparation de protection)
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-40 ... +80 °C
● pendant le transport-40 ... +80 °C
catégorie d'environnement
● en service selon IEC 607213K6 (pas de formation de glace, pas de condensation, humidité relative 10 ... 95 %), 3C3 (pas de brouillard salin), 3S2 (la pénétration de sable dans les appareils est interdite), 3M6
● à l'entreposage selon IEC 607211K6 (pas de condensation, humidité relative 10 ... 95%), 1C2 (pas de brouillard salin), 1S2 (la pénétration de sable dans les appareils est interdite), 1M4
● pendant le transport selon IEC 607212K2, 2C1, 2S1, 2M2
humidité relative
● en service10 ... 95 %
capacité de charge des contacts auxiliaires selon ULB300 / R300
Protection contre les courts-circuits
version de la protection contre les courts-circuits par sortieCartouches-fusibles : gG 6A, à action rapide 10A (CEI 60947-5-1), disjoncteurs modulaires caract. C : 1,6A (CEI 60947-5-1) ou 6A (I_K < 500A)
Sécurité
protection de contact contre les décharges électriquesavec protection des doigts
Séparation galvanique
séparation (électrique) de protection selon IEC 60947-1Tous les circuits sont séparés de manière sûre (double ligne de fuite et distance dans l'air), les remarques du procès-verbal d'essai n° A0258 doivent être prises en compte (lien : voir Plus d'informations)
Circuit de commande/ Commande
fonction produit commande de démarreur progressifOui
type de tension de la tension d'alimentation de commandeDC
tension d'alimentation de commande pour DC
● valeur assignée24 V
tension d'alimentation de commande 1 pour DC valeur assignée24 V
facteur plage de travail tension d'alimentation de commande valeur assignée pour DC
● valeur initiale0,85
● valeur finale1,2
courant d'appel
● pour 24 V7,5 A
durée du courant d'appel
● pour 24 V2,2 ms
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMC

CSA

CCC

Confirmation

UL

EAC

RCM

For use in hazardous locationsDeclaration of ConformityTest Certificates

IECEx

ATEX-EC-Type-Examination-Certificate

ATEX-EC-Type-Examination-Certificate

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Special Test Certificate

Marine / Shippingother

ABS (American Bureau of Shipping)

LR (Lloyds Register)

RMRS / Russian Maritime Register

DNV-GL

Confirmation

PROFIBUS-Certification

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Rapport d'essai No. A0258, protective separation
dernière modification :08/04/2022
Date
13/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3UF7020-1AB01-0
Description d'articleAppareil de base SIMOCODE pro S, Interface PROFIBUS DP 1,5 MBit/s, 4E/2S librement paramétrables, US : 24 V CC, Entrée pour raccordement de la thermistance sorties de relais monostables extensible par un module multifonction
Famille de produitAppareillage de gestion et de commande de moteurs SIMOCODE pro 3UF7
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42J
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)1 Jour(s)
Poids Net par quantité0.248 kg
Dimension emballage36.00 x 109.00 x 152.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209916197
UPC887621549244
N° d'Export85364900
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5836
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-08-04
eClass7.127-37-08-04
eClass827-37-08-04
eClass927-37-08-04
eClass9.127-37-08-04
ETIM5EC002572
ETIM6EC002572
ETIM7EC002572
ETIM8EC002572
IDEA44776
UNSPSC1539-12-15-52

Données ETIM

ETIM: EC002572 - Dispositif de contrôle moteur

Valeur Unité
degré de protection (NEMA) (EF011959) -
entrée du capteur de température analogique (EF007114) -
nombre de sorties analogiques (EF001995) -
nombre d’entrées analogiques (EF001994) -
tension de fonctionnement nominale Ue à CA 50 Hz (EF007029) ['-', '-']V
tension de fonctionnement nominale Ue à CA 60 Hz (EF007030) ['-', '-']V
tension de fonctionnement nominale Ue en CC (EF007031) ['-', '-']V
module de détection de courant (EF007501) true
module de détection de la tension (EF007492) false
type de technique de raccordement (EF008220) sans
tension d'alimentation de courant nominal Us CC (EF003980) ['-', '-']V
type de tension d'actionnement (EF008242) DC
nombre de sorties, avec contact (EF006936) 2
nombre de sorties électroniques (EF006929) 0
nombre d'entrées binaires (EF003817) 4
entrée pour raccordement à un thermistor (EF007116) true
entrée pour détection de défauts de mise à la terre (EF007115) false
fonction de commutation (EF000189) monostable
finition du raccordement électrique du circuit auxiliaire / commande (EF006979) raccordement à vis
type d'interface (EF006977) -
indice de protection (IP) (EF005474) IP20
fréquence de fonctionnement nominale (EF007024) -Hz
courant de fonctionnement nominal Ie (EF006781) -A
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) -V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) -V



Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3UF7020-1AB01-0 3UF7020-1AB01-0 FR_3UF7020-1AB01-0.pdf 475 Kbytes 3UF7020-1AB01-0 3UF7020-1AB01-0 FR_3UF7020-1AB01-0.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
