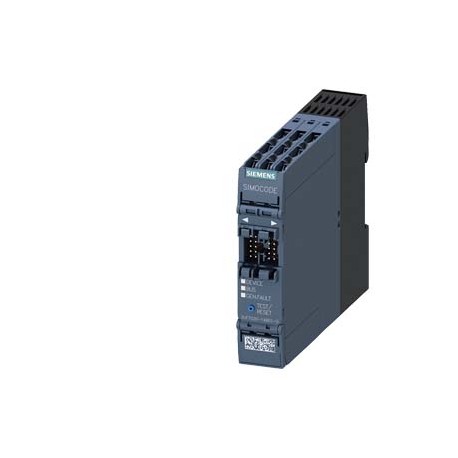

3UF7020-1AB01-0 SIEMENS Unidad base SIMOCODE pro S, Interfaz PROFIBUS DP 1,5 Mbits/s, 4E/2S libremente param.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3UF7020-1AB01-0 SIEMENS Unidad base SIMOCODE pro S, Interfaz PROFIBUS DP 1,5 Mbits/s, 4E/2S libremente param..

3UF7020-1AB01-0

SIEMENS

SIRIUS, Unidad base SIMOCODE pro S, interfaz PROFIBUS DP 1,5 Mbits/s, 4E/2S libremente parametrizables, Us: 24 V DC, entrada para conexión de termistor salidas de relé monoestables, ampliable con un módulo multifunción

UNIDAD BASE SIMOCODE PRO S; INTERFAZ PROFIBUS DP 1,5 MBIT/S; 4E/2S PARAMETRIZABLES; US: DC 24V ENTRADA PARA CONECTAR TERMISTOR SALIDAS DE RELE MONOESTABLES EXTENDIBLE CON UN UNIDAD DE AMPLIACION.

Más detalles


CONTROL Y CONTACTORES > Aparamenta comunicable AS-Interface, SIMOCODE

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $741.33
Precio unitario: $741.33
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Unidad base SIMOCODE pro S, Interfaz PROFIBUS DP 1,5 Mbits/s, 4E/2S libremente parametrizables, US: 24 V DC, entrada para termistor salidas de relé monoestables, ampliable mediante un módulo multifunción
nombre comercial del productoSIRIUS
designación del productoSistema de gestión de motores
tipo de productoUnidad base 0
denominación del tipo de productoSIMOCODE pro S
Datos técnicos generales
función del producto
● comunicación por busSí
● función de adquisición de datosSí
● función de diagnósticoSí
● protección por contraseñaSí
● función de testSí
● función de mantenimientoSí
componente del producto
● entrada para conexión de termistorSí
● entrada digitalSí
● entrada para sensor analógico de temperaturaNo
● entrada para detección de falla a tierraNo
● salida de reléSí
ampliación del producto
● módulo de vigilancia de temperaturaSí
● módulo de medida de corrienteSí
● módulo de medida de corriente/tensiónNo
● módulo de E/S digitales de seguridadNo
● módulo de vigilancia de defectos a tierraSí
● unidad de mando con displayNo
● unidad de mandoSí
● módulo de E/S analógicasNo
potencia activa consumida2,1 W
tensión de aislamiento con grado de contaminación 3 con AC valor asignado300 V
resistencia a tensión de choque valor asignado4 000 V
grado de protección IPIP20
resistencia a choques
● al montar en módulo de medida de corriente según IEC 60068-2-2710g / 11 ms
● según IEC 60068-2-2715g / 11 ms
● resistencia a vibraciones1-6 Hz / 15 mm, 6-500 Hz / 2 g
● resistencia a vibraciones al montar en módulo de medida de corriente según IEC 60068-2-61 ... 4 Hz / 15 mm, 4 ... 500 Hz / 1g
poder de corte, corriente de los contactos NA de las salidas de relé con AC-15
● con 24 V6 A
● con 120 V6 A
● con 230 V3 A
poder de corte, corriente de los contactos NA de las salidas de relé con DC-13
● con 24 V2 A
● con 60 V0,55 A
● con 125 V0,25 A
vida útil mecánica (ciclos de maniobra) típico10 000 000
vida útil eléctrica (ciclos de maniobra) típico100 000
tiempo de puenteo en caso de fallo de red0,02 s
designaciones de referencia según IEC 81346-2:2009F
corriente permanente de los contactos NA de las salidas de relé
● con 50 °C6 A
● con 60 °C5 A
tipo de característica de entradaType 1 in accordance with EN 61131-2
Directiva RoHS (fecha)05/01/2012
certificado de aptitud
● según Directiva ATEX 2014/34/UEBVS 06 ATEX F001
grupo de aparatos Ex y categoría Ex según Directiva ATEX 2014/34/UEII (2) G, II (2 ) D, I (M2)
Compatibilidad electromagnética
emisión de perturbaciones CEM según IEC 60947-1clase A
inmunidad a perturbaciones CEM según IEC 60947-1representa grado de precisión 3
perturbaciones conducidas
● por burst según IEC 61000-4-42 kV (power ports) / 1 kV (signal ports)
● por surge conductor-tierra según IEC 61000-4-52 kV
● por surge conductor-conductor según IEC 61000-4-51 kV
● por campo radiante electromagnético según IEC 61000-4-610 V
acoplamiento de perturbaciones radiadas según IEC 61000-4-310 V/m
descarga electroestática según IEC 61000-4-26 kV descarga en contacto / 8 kV descarga al aire
perturbaciones conducidas de AF según CISPR11Corresponde al grado de severidad A
perturbaciones radiadas de AF según CISPR11Corresponde al grado de severidad A
Entradas/ Salidas
función del producto
● entradas parametrizablesSí
● salidas parametrizablesSí
número de entradas4
● para conexión de termistor1
número de entradas digitales con potencial de referencia común4
tipo de entradas digitales tipo 1 conforme a IEC 61131Sí
tensión de entrada en entrada digital con DC valor asignado24 V
número de salidas2
número de salidas semiconductores0
número de salidas como elemento de conmutación con contactos2
comportamiento de conmutaciónmonoestable
tipo de salidas de relémonoestable
longitud del cable para señales digitales máx.300 m
longitud del cable para conexión de termistor
● para sección del conductor = 0,5 mm² máx.50 m
● para sección del conductor = 1,5 mm² máx.150 m
● para sección del conductor = 2,5 mm² máx.250 m
Protección/ Vigilancia
función del producto
● detección de desequilibrioSí
● evaluación corriente de bloqueoSí
● vigilancia de cos phiNo
● detección de defectos a tierraSí
● detección de pérdida de faseSí
● detección de secuencia de fasesNo
● medida de tensiónNo
● vigilancia de número de arranquesSí
● detección de sobretensiónNo
● detección de sobreintensidad 1 faseSí
● detección de mínima tensiónNo
● detección de mínima intensidad 1 faseSí
● vigilancia de potencia activaNo
función del producto
● medida de corrienteSí
● protección de sobrecargaSí
● evaluación de protección de motor por termistorSí
resistencia en frío total de los sensores en serie máx.1,5 kΩ
valor de respuesta resistencia de termistor3 400 ... 3 800 Ω
● de la vigilancia de cortocircuitos9 Ω
valor de retorno del termistor1 500 ... 1 650 Ω
Funciones de control de motor
función del producto
● relé de sobrecarga parametrizableSí
● mando interruptor automáticoSí
● arranque directoSí
● arranque inversorSí
● conexión estrella-triánguloSí
● circuito inversor estrella/triánguloNo
● circuito DahlanderNo
● circuito inversor DahlanderNo
● circuito conmutador de polosNo
● circuito inversor conmutador de polosNo
● mando de válvula correderaNo
● mando de válvulaNo
Comunicación/ Protocolol
● protocolo soportado protocolo PROFIBUS DPSí
● protocolo soportado protocolo PROFINET IONo
● protocolo soportado protocolo PROFIsafeNo
● protocolo soportado Modbus RTUNo
● protocolo soportado EtherNet/IPNo
● protocolo soportado servidor OPC UANo
● protocolo soportado LLDPNo
● protocolo soportado Address Resolution Protocol (ARP)No
● protocolo soportado SNMPNo
● protocolo soportado HTTPSNo
● protocolo soportado NTPNo
● protocolo soportado procedimiento de redundancia MRPNo
● función del producto soportado Device Level Ring (DLR)No
número de interfaces
● según PROFINET0
● según PROFIBUS1
● según EtherNet/IP0
función del producto
● servidor webNo
● shared deviceNo
● en la interfaz Ethernet AutocrossoverNo
● en la interfaz Ethernet autonegociaciónNo
● en la interfaz Ethernet AutosensingNo
● soportado redundancia de sistema PROFINETNo
● soporta PROFIenergy MedidasNo
● soporta PROFIenergy ApagadoNo
tasa de transferencia máx.1,5 Mbit/s
función de Identificación y Mantenimiento
● I&M0 - Información específica del dispositivoSí
● I&M1 - ID de la instalación/ID de situaciónSí
● I&M2 - Fecha de instalaciónSí
● I&M3 - ComentarioSí
tipo de conexión eléctrica de la interfaz de comunicaciónBornes de tornillo (1,5Mbits)
Instalación/ fijación/ dimensiones
posición de montajesegún las necesidades del usuario
tipo de fijaciónfijación por tornillo y abroche
altura100 mm
anchura22,5 mm
profundidad124,5 mm
distancia que debe respetarse
● arriba40 mm
● abajo40 mm
● izquierda0 mm
● derecha0 mm
Conexiones/ Bornes
componente del producto borne desmontable para circuito auxiliar y de controlSí
tipo de secciones de conductor conectables
● monofilar1x (0,5 ... 2,5 mm²), 2x ( 0,5 ... 1,5 mm²)
● alma flexible con preparación de los extremos de cable1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1 mm²)
● con cables AWG monofilar1x (20 ... 14), 2x (20 ... 16)
par de apriete con bornes de tornillo0,6 ... 0,8 N·m
par de apriete [lbf·in] con bornes de tornillo5,2 ... 7 lbf·in
tipo de secciones de conductor conectables para cable PROFIBUS2x 0,34 mm², AWG 22
Condiciones ambiente
altitud de instalación con altura sobre el nivel del mar
● 1 máx.2 000 m
● 2 máx.3 000 m; máx. +50 °C (no es separación eléctrica segura)
● 3 máx.4 000 m; máx. +40 °C (sin separación eléctrica segura)
temperatura ambiente
● durante el funcionamiento-25 ... +60 °C
● durante el almacenamiento-40 ... +80 °C
● durante el transporte-40 ... +80 °C
categoría medioambiental
● durante el funcionamiento según IEC 607213K6 (sin formación de hielo, sin condensación, humedad relativa del aire 10 ... 95%), 3C3 (sin niebla salina), 3S2 (no puede entrar arena en los aparatos), 3M6
● durante el almacenamiento según IEC 607211K6 (sin condensación, humedad relativa del aire 10 ... 95%), 1C2 (sin niebla salina), 1S2 (no puede entrar arena en los aparatos), 1M4
● durante el transporte según IEC 607212K2, 2C1, 2S1, 2M2
humedad relativa del aire
● durante el funcionamiento10 ... 95 %
capacidad de carga de los contactos auxiliares según ULB300 / R300
Protección contra cortocircuitos
tipo de protección contra cortocircuito por salidaCartuchos fusibles: gG 6 A, rápido 10 A (IEC 60947-5-1), interruptor automático curva C: 1,6 A (IEC 60947-5-1) o 6 A (I_K < 500 A)
Seguridad
protección de contacto directo contra descarga eléctricaa prueba de contacto involuntario con los dedos
Separación de potencial
separación (eléctrica) de protección según IEC 60947-1Todos los circuitos con separación eléctrica segura (distancias de fuga y de aislamiento dobles); tener en cuenta las indicaciones del informe de ensayo n.º A0258 "Separación eléctrica segura" (enlace: ver información adicional)
Circuito de control/ Control por entrada
función del producto mando de arrancador suaveSí
tipo de corriente de la tensión de alimentación de mandoDC
tensión de alimentación del circuito de mando con DC
● valor asignado24 V
tensión de alimentación del circuito de mando 1 con DC valor asignado24 V
factor de rango de trabajo tensión de alimentación de mando valor asignado con DC
● valor inicial0,85
● valor final1,2
pico de intensidad de conexión
● con 24 V7,5 A
duración del pico de intensidad de conexión
● con 24 V2,2 ms
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalEMC

CSA

CCC

Confirmation

UL

EAC

RCM

For use in hazardous locationsDeclaration of ConformityTest Certificates

IECEx

ATEX-EC-Type-Examination-Certificate

ATEX-EC-Type-Examination-Certificate

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Special Test Certificate

Marine / Shippingother

ABS (American Bureau of Shipping)

LR (Lloyds Register)

RMRS / Russian Maritime Register

DNV-GL

Confirmation

PROFIBUS-Certification

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Informe de ensayo No. A0258, protective separation
Última modificación:8/4/2022
Fecha
13/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3UF7020-1AB01-0
Descripción de productoUnidad base SIMOCODE pro S, Interfaz PROFIBUS DP 1,5 Mbits/s, 4E/2S libremente parametrizables, US: 24 V DC, entrada para termistor salidas de relé monoestables, ampliable mediante un módulo multifunción
Familia de productoAparatos de gestión y mando de motores SIMOCODE pro 3UF7
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local346 / 42J
Factor del metalNinguno
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega1 Día/Días
Peso neto (kg)0,248 Kg
Dimensión de empaquetado36,00 x 109,00 x 152,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209916197
UPC887621549244
Commodity code85364900
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos5836
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/05/12
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-08-04
eClass7.127-37-08-04
eClass827-37-08-04
eClass927-37-08-04
eClass9.127-37-08-04
ETIM5EC002572
ETIM6EC002572
ETIM7EC002572
ETIM8EC002572
IDEA44776
UNSPSC1539-12-15-52

Datos ETIM

ETIM: EC002572 - Dispositivo de gestión del motor

Valor Unidad
Grado de protección (NEMA) (EF011959) -
Entrada para sensores de temperatura analógicos (EF007114) -
Número de salidas analógicas (EF001995) -
Número de entradas analógicas (EF001994) -
Tensión de servicio nominal Ue a 50 Hz CA (EF007029) ['-', '-']V
Tensión de servicio nominal Ue a 60 Hz CA (EF007030) ['-', '-']V
Tensión de servicio nominal Ue a CC (EF007031) ['-', '-']V
Módulo de detección de corriente (EF007501) true
Módulo de detección de tensión (EF007492) false
Tipo de técnica de conexión (EF008220) Ninguno
Tensión de alimentación de control nominal Us en CC (EF003980) ['-', '-']V
Tipo de tensión de accionamiento (EF008242) CC
Número de salidas, relacionadas con el contacto (EF006936) 2
Número de salidas electrónicas (EF006929) 0
Número de entradas binarias (EF003817) 4
Entradas para la conexión del termistor (EF007116) true
Entrada para la detección de fallos a tierra (EF007115) false
Función de conmutación (EF000189) Estable mono
Tipo de conexión eléctrica para circuitos auxiliares y de control (EF006979) Conexión roscada
Tipo de interfaz (EF006977) -
Clase de protección (IP) (EF005474) IP20
Frecuencia de funcionamiento nominal (EF007024) -Hz
Corriente nominal de operación (EF006781) -A
Tensión de alimentación de control nominal Us a CA 50HZ (EF003978) -V
Tensión de alimentación de control nominal Us a CA 60HZ (EF003979) -V



Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3UF7020-1AB01-0 3UF7020-1AB01-0 ES_3UF7020-1AB01-0.pdf 475 Kbytes 3UF7020-1AB01-0 3UF7020-1AB01-0 ES_3UF7020-1AB01-0.pdf

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
