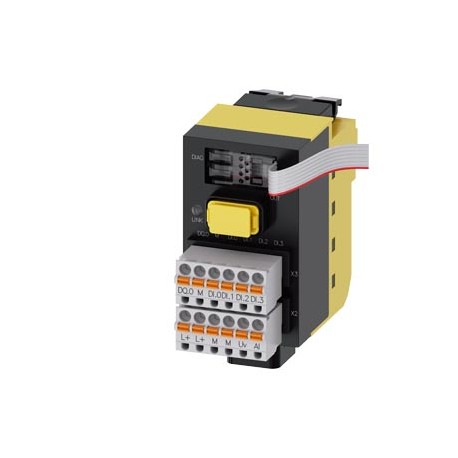

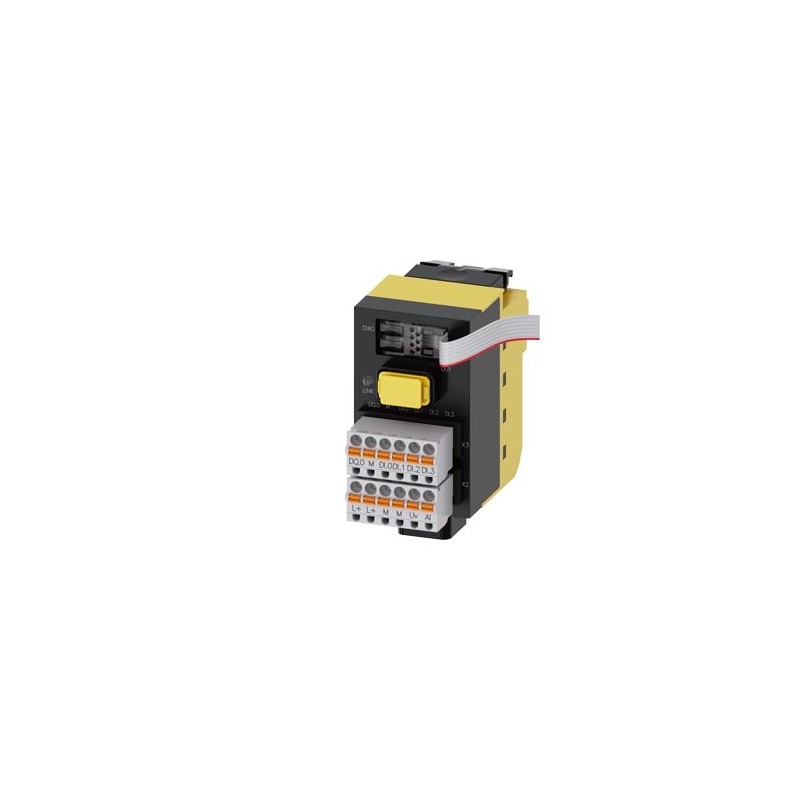

3SU1400-1LL10-3BA1 SIEMENS SIRIUS ACT con PROFINET: modulo d'interfaccia fail-safe con 4 DI, 1 DQ (DC 24 V),.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3SU1400-1LL10-3BA1 SIEMENS SIRIUS ACT con PROFINET: modulo d'interfaccia fail-safe con 4 DI, 1 DQ (DC 24 V),..

3SU1400-1LL10-3BA1

SIEMENS

SIRIUS ACT con PROFINET: modulo d'interfaccia fail-safe con 4 DI, 1 DQ (DC 24 V), 1 AI (risoluzione A/D da 12 bit), DC 24 V, morsetti a molla, fissaggio su piastra frontale, da 1 a 20 moduli terminali collegabili

SIRIUS ACT with PROFINET: Modulo di interfaccia di sicurezza, 24 V DC, modulo di memoria incluso con 4 DI, 1 DQ (DC 24 V), 1 AI (risoluzione A/D a 10 bit). Terminali a molla..

Maggiori dettagli


CONTROLLO E CONTATTORI > Dispositivi di comando e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $464.95
Prezzo unitario: $464.95
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

SIRIUS ACT con PROFINET: modulo d'interfaccia fail-safe con 4 DI, 1 DQ (DC 24 V), 1 AI (risoluzione A/D da 12 bit), DC 24 V, morsetti a molla, fissaggio su piastra frontale, da 1 a 20 moduli terminali collegabili
marca del prodottoSIRIUS ACT
denominazione del prodottoModulo d'interfaccia failsafe per PROFINET
designazione del tipo di prodotto3SU1
Indicatore
esecuzione della visualizzazione
● per funzione di diagnostica: Sorveglianza della tensione di alimentazione Power LEDSi
● stato Tx/Rx LinkSi
Dati tecnici generali
funzione del prodotto
● protezione dall'inversione di polaritàSi; In caso di cambio di polarità, DI1 ... DI4 non deve essere collegato con il polo (M)
● funzione di diagnosticaSi
● allarmiSi
● dati I&MSi; I&M0 ... I&M3
versione di firmware2.1.1
versione hardware1
funzione di configurazione con set di datiSi
versione di software con STEP 7 nel TIA Portal necessarioIntegrata nel TIA Portal dalla versione 14 SP1 (HSP per V13 e V14)
numero delle unità per ogni telaio di montaggio max.20
numero dei submoduli per ogni stazione max.24
potenza dissipata [W] tip.0,67 W
tensione di isolamento valore nominale30 V
grado di inquinamento3
tipo di tensione
● della tensione di impiegoDC
● della tensione di ingressoDC
tensione di tenuta a impulso valore nominale0,8 kV
corrente assorbita
● max.100 mA
● valore nominale28 mA
grado di protezione IPIP20
codice di riferimento secondo IEC 81346-2:2009K
Direttiva RoHS (data)12/19/2016
tensione di impiego valore nominale20,4 V
valore I2t0,008 A²·s
Tensione di alimentazione
tensione di alimentazione con DC valore nominale24 V
Comunicazione/ Protocollo
protocollo viene supportato
● protocollo PROFINET IOSi
● protocollo PROFIsafeSi
funzione del prodotto sull'interfaccia Ethernet
● AutocrossoverSi
● AutonegotiationSi
protocollo sull'interfaccia 1 protocollo di ridondanza dei mezzi trasmissiviNo
funzione del prodotto sull'interfaccia 1 PROFINET IO DeviceSi
funzione del prodotto del PROFINET IO Device viene supportato ridondanza di sistema PROFINETNo
servizio come PROFINET IO Device
● avviamento a regime priorizzatoNo
● sincronismo di clockNo
● supporta Shared DeviceNo
● supporta PROFIenergyNo
● IRTNo
● MRPNo
● MRPDNo
servizio per la comunicazione IE aperta
● LLDPSi
● SNMPSi
● TCP/IPSi
versione/revisione GSD con PROFINET necessarioV2.3
tipo di trasmissione con Industrial EthernetPROFINET con 100 Mbit/s full-duplex (100BASE-TX)
classe di carico di rete secondo PROFINET1
specifica per test di Security Level 1 secondo PROFINETResistente contro il carico di rete
Circuito di comando/ Comando
corrente di inserzione max.16 A
Separazione di potenziale
separazione di potenziale tra PROFINET e tutti gli altri circuitiSi
Ingressi/ Uscite
numero di ingressi digitali4
● di sicurezza0
numero degli ingressi analogici1
numero delle uscite digitali1
Connessioni /Morsetti
esecuzione del collegamento elettricomorsetti a molla
sezione di conduttore collegabile per contatti ausiliari
● filo rigido o multifilare0,2 ... 2,5 mm²
● filo flessibile con lavorazione dell'estremità del conduttore2,5 mm²
sezione di conduttore collegabile
● filo rigido0,2 ... 2,5 mm²
● filo rigido con lavorazione dell'estremità del conduttore0,2 ... 2,5 mm²
● filo flessibile con lavorazione dell'estremità del conduttore0,25 ... 2,5 mm²
● filo flessibile senza lavorazione dell'estremità del conduttore0,2 ... 2,5 mm²
numero AWG come sezione di conduttore collegabile codificata26 ... 12
Sicurezza
livello di integrità di sicurezza (SIL) secondo IEC 615083
limite SIL richiesto (sistema parziale) secondo EN 62061SIL CL 3
performance Level (pL) secondo EN ISO 13849-1e
categoria secondo EN ISO 13849-14
quota di guasti non pericolosi (SFF)99,6 %
PFHD per alto tasso di richiesta secondo EN 620610,0000000006 1/h
PFDavg per basso tasso di richiesta secondo IEC 615080,0000024
durata di utilizzo max.20 y
valore T1 secondo IEC 615081 y
esecuzione dell'interfaccia
● interfaccia EthernetSi; per servizi Ethernet
● interfaccia Fast EthernetSi; PROFINET con 100 Mbit/s
esecuzione dell'interfaccia 1
● switch integratoNo
● 0Si
numero delle porte sull'interfaccia 11
numero delle interfacce secondo PROFINET1
Condizioni ambientali
temperatura ambiente
● durante l'esercizio-25 ... +60 °C
● durante l'immagazzinaggio-40 ... +80 °C
categoria ambientale durante l'esercizio secondo IEC 607213M6, 3S2, 3B2, 3K6 (con umidità relativa dell'aria 10 ... 95 %, nessuna condensa consentita durante l'esercizio)
marcatura Ex per sicurezza intrinseca delle relative apparecchiature EEx iaNo
marcatura Ex per sicurezza intrinseca delle relative apparecchiature EEx ibNo
Montaggio/ Fissaggio/ Dimensioni
tipo di fissaggio dei moduli e degli accessoriFissaggio su piastra frontale
altezza80,1 mm
larghezza40 mm
profondità72,1 mm
Certificati/ Approvazioni

Download e manuali

General Product ApprovalFunctional Safety/Safety of MachineryDeclaration of Conformity

Confirmation

UL

EAC

Type Examination Certificate

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Test Certificatesother

Special Test Certificate

Type Test Certificates/Test Report

Confirmation

PROFIBUS-Certification

PROFINET-Certification

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:27/01/2022
Data
06/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3SU1400-1LL10-3BA1
DescrizioneSIRIUS ACT con PROFINET: modulo d'interfaccia fail-safe con 4 DI, 1 DQ (DC 24 V), 1 AI (risoluzione A/D da 12 bit), DC 24 V, morsetti a molla, fissaggio su piastra frontale, da 1 a 20 moduli terminali collegabili
Famiglia ProdottoModuli
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5PK / 41J
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione50 Giorno / Giorni
Peso netto0,154 Kg
Dimensioni dell'imballo100,00 x 115,00 x 55,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4047621016924
UPC804766475955
Codice doganale85371098
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5453
Group CodeR711
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 19.12.16
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead titanium zirconium oxide

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-37-92-13
eClass7.127-37-92-13
eClass827-37-92-13
eClass927-37-92-13
eClass9.127-37-92-13
ETIM5EC002024
ETIM6EC002024
ETIM7EC002024
ETIM8EC002024
IDEA45226
UNSPSC1539-12-22-21

Dati ETIM

ETIM: EC002024 - accessori per apparecchi di comando

Valore Unità
tipo di accessori meccanici (EF005994) -
tipo di accessori elettrici (EF005722) -
