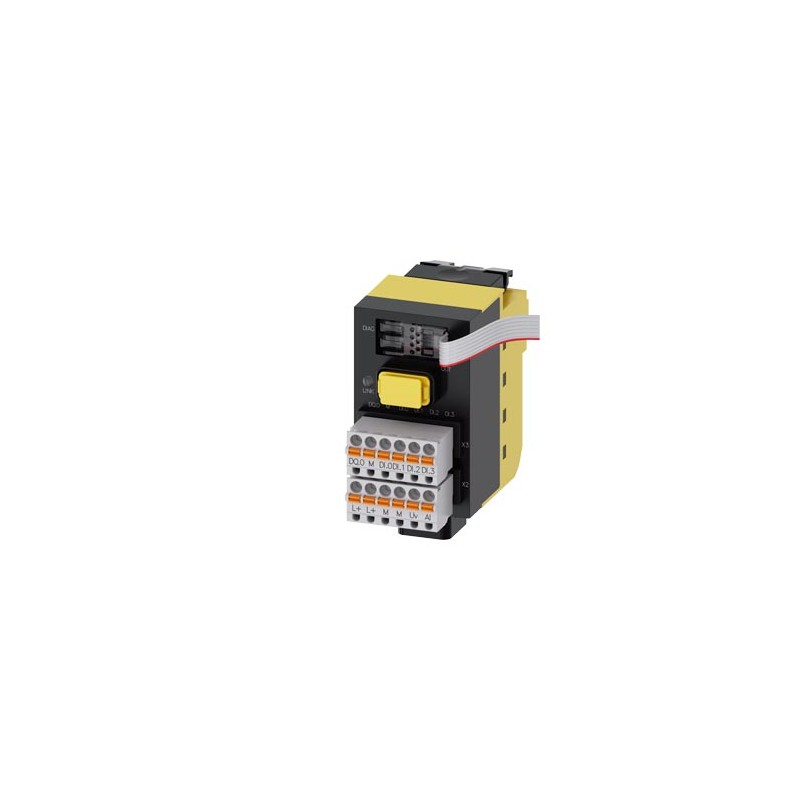

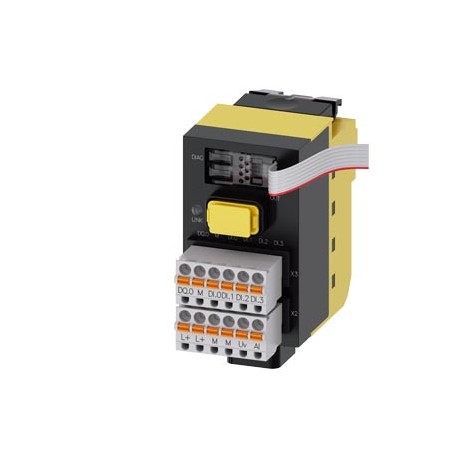

3SU1400-1LL10-3BA1 SIEMENS SIRIUS ACT avec PROFINET : module d'interface de sécurité mit 4 entrées TOR, 1 so.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3SU1400-1LL10-3BA1 SIEMENS SIRIUS ACT avec PROFINET : module d'interface de sécurité mit 4 entrées TOR, 1 so..

3SU1400-1LL10-3BA1

SIEMENS

SIRIUS ACT avec PROFINET : module d'interface de sécurité avec 4 DI, 1 DQ (24 V CC), 1 AI (résolution A/D 12 bits), 24V CC, borne à ressort, montage sur plaque frontale, 1 à 20 embases raccordables

Plus de détails


CONTRÔLE ET CONTACTEURS > Auxiliaires de commande et de signalisation

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $368.39
Prix unitaire: $368.39

Quantité Prix
1+$368.39
2+$368.40
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Données techniques

SIRIUS ACT avec PROFINET : module d'interface de sécurité avec 4 DI, 1 DQ (24 V CC), 1 AI (résolution A/D 12 bits), 24V CC, borne à ressort, montage sur plaque frontale, 1 à 20 embases raccordables
nom de marque produitSIRIUS ACT
désignation du produitModule d'interface de sécurité pour PROFINET
désignation type de produit3SU1
Affichage
version de l'affichage
● pour fonction de diagnostic : Surveillance de la tension d'alimentation Power LEDOui
● statut de liaison Tx/RxOui
Caractéristiques techniques générales
fonction produit
● protection contre l'inversion de polaritéOui; en cas d'inversion de polarité, ne pas relier DI1 ... Di4 au pôle (M)
● fonction de diagnosticOui
● alarmesOui
● données I&MOui; I&M0 ... I&M3
version du microprogramme2.1.1
version matérielle1
fonction de configuration avec jeu de paramètresOui
version logicielle pour STEP 7 dans TIA Portal nécessaireIntégré dans TIA Portal à partir de la version 14 SP1 (HSP pour V13 et V14)
nombre de modules par châssis max.20
nombre de sous-modules par station max.24
puissance dissipée [W] typique0,67 W
tension d'isolement valeur assignée30 V
degré de pollution3
type de tension
● de la tension d'emploiDC
● de la tension d'entréeCC
tension de tenue aux chocs valeur assignée0,8 kV
courant absorbé
● max.100 mA
● valeur nominale28 mA
degré de protection IPIP20
désignation du matériel selon IEC 81346-2:2009K
Directive RoHS (date)12/19/2016
tension d'emploi valeur assignée20,4 V
valeur I2t0,008 A²·s
Tension d’alimentation
tension d'alimentation pour DC valeur nominale24 V
Communication/ Protocole
protocole pris en charge
● protocole PROFINET IOOui
● protocole PROFIsafeOui
fonction produit sur l'interface Ethernet
● autocroisementOui
● autonégociationOui
protocole sur l'interface 1 protocole de redondance des supportsNon
fonction produit sur l'interface 1 périphérique PROFINET IOOui
fonction produit du périphérique PROFINET IO pris en charge redondance système PROFINETNon
service en tant que périphérique PROFINET IO
● démarrage prioriséNon
● mode synchroneNon
● prend en charge Shared DeviceNon
● prend en charge PROFIenergyNon
● IRTNon
● MRPNon
● MRPDNon
service pour communication IE ouverte
● LLDPOui
● SNMPOui
● TCP/IPOui
version/révision GDS pour PROFINET nécessaireV2.3
type de transmission pour Industrial EthernetPROFINET avec 100 Mbit/s en full duplex (100BASE-TX)
classe de charge réseau selon PROFINET1
spécification pour test Security Level 1 selon PROFINETRobustesse de base contre charge du réseau
Circuit de commande/ Commande
courant d'appel max.16 A
Séparation galvanique
séparation galvanique entre PROFINET et tous les autres circuitsOui
Entrées/ Sorties
nombre d'entrées TOR4
● de sécurité0
nombre d'entrées analogiques1
nombre de sorties TOR1
Raccordements/ Bornes
version du raccordement électriqueraccordement par borne à ressort
section de câble raccordable pour contacts auxiliaires
● âme massive ou multibrin0,2 ... 2,5 mm²
● âme souple avec embouts2,5 mm²
section de câble raccordable
● âme massive0,2 ... 2,5 mm²
● âme massive avec embouts0,2 ... 2,5 mm²
● âme souple avec embouts0,25 ... 2,5 mm²
● âme souple sans traitement de l'embout0,2 ... 2,5 mm²
numéro AWG comme section codée de câble raccordable26 ... 12
Sécurité
niveau d'intégrité de sécurité (SIL) selon IEC 615083
limite de revendication SIL (sous-système) selon EN 62061SIL CL 3
niveau de performance (PL) selon EN ISO 13849-1e
catégorie selon EN ISO 13849-14
pourcentage de défaillances non dangereuses (SFF)99,6 %
PFHD pour niveau d'exigence élevé selon EN 620610,0000000006 1/h
PFDavg pour niveau d'exigence faible selon IEC 615080,0000024
durée d'utilisation max.20 y
valeur T1 selon IEC 615081 y
version de l'interface
● interface EthernetOui; pour services Ethernet
● interface Fast EthernetOui; PROFINET avec100 Mbit/s
version de l'interface 1
● commutateur intégréNon
● RJ45 (Ethernet)Oui
nombre de ports sur l'interface 11
nombre d'interfaces selon PROFINET1
Conditions ambiantes
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-40 ... +80 °C
catégorie d'environnement en service selon IEC 607213M6, 3S2, 3B2, 3K6 (humidité relative de l'air 10 ... 95 %, sans condensation en service)
marquage ATEX pour la sécurité intrinsèque des matériels correspondants EEx iaNon
marquage ATEX pour la sécurité intrinsèque des matériels correspondants EEx ibNon
Montage/ fixation/ dimensions
type de fixation des modules et accessoiresFixation sur panneau de commande
hauteur80,1 mm
largeur40 mm
profondeur72,1 mm
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalFunctional Safety/Safety of MachineryDeclaration of Conformity

Confirmation

UL

EAC

Type Examination Certificate

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Test Certificatesother

Special Test Certificate

Type Test Certificates/Test Report

Confirmation

PROFIBUS-Certification

PROFINET-Certification

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :27/01/2022
Date
08/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3SU1400-1LL10-3BA1
Description d'articleSIRIUS ACT avec PROFINET : module d'interface de sécurité avec 4 DI, 1 DQ (24 V CC), 1 AI (résolution A/D 12 bits), 24V CC, borne à ressort, montage sur plaque frontale, 1 à 20 embases raccordables
Famille de produitModules
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41J
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)50 Jour(s)
Poids Net par quantité0.154 kg
Dimension emballage100.00 x 115.00 x 55.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047621016924
UPC804766475955
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5453
Group CodeR711
Pays d'origineRep.Tchèque
Conformité à la directive RoHSConforme directive RoHS depuis :: 19.12.2016
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead titanium zirconium oxide

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-92-13
eClass7.127-37-92-13
eClass827-37-92-13
eClass927-37-92-13
eClass9.127-37-92-13
ETIM5EC002024
ETIM6EC002024
ETIM7EC002024
ETIM8EC002024
IDEA45226
UNSPSC1539-12-22-21

Données ETIM

ETIM: EC002024 - Accessoires pour appareils de commande

Valeur Unité
type d’accessoires mécaniques (EF005994) -
type d’accessoires électriques (EF005722) -
