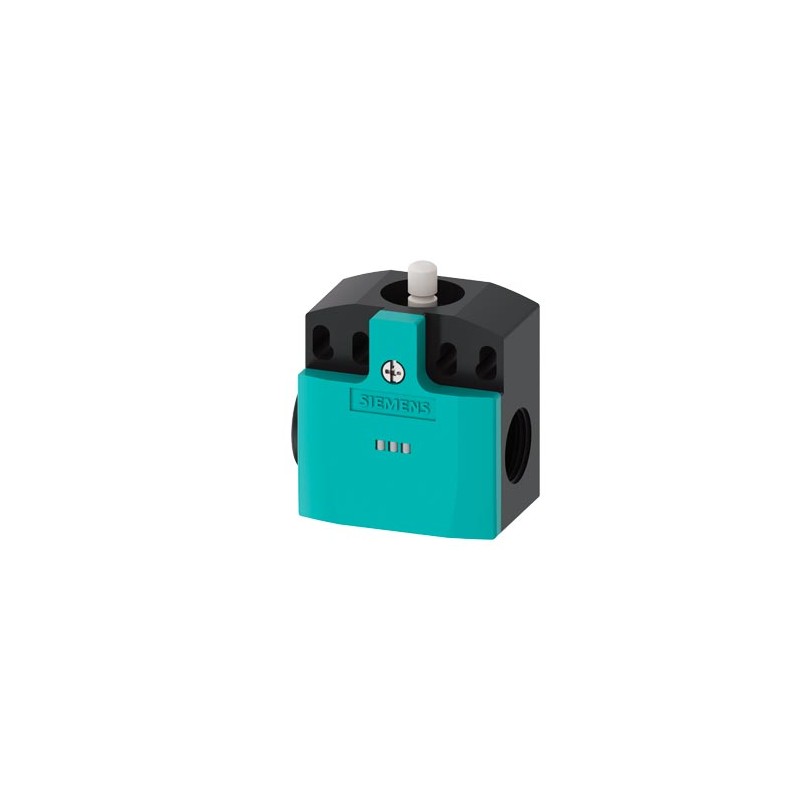

3SE5242-1KC05
SIEMENS
1
interruttore di posizione custodia in plastica, 50 mm secondo EN 50047 collegamento apparecchio 2 x (M20 x 1,5) contatti ad azione lenta 1NO/2NC LED, giallo/verde, DC 24 V
SIRIUS Posizione int., scatola in plastica 50mm, connessione2X(M20X1,5); contatti azione normale 1NA/2NC, stelo rinforzato, led amar./verde 24V DC. Prodotto su ordinazione senza possibilità di restituzione o annullamento.
CONTROLLO E CONTATTORI > Interruttori di fine corsa e relè di sicurezza
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
interruttore di posizione custodia in plastica, 50 mm secondo EN 50047 collegamento apparecchio 2 x (M20 x 1,5) contatti ad azione lenta 1NO/2NC LED, giallo/verde, DC 24 V | ||||||||||||||||||||||||||
marca del prodotto | SIRIUS | |||||||||||||||||||||||||
denominazione del prodotto | Interruttori di posizione meccanici | |||||||||||||||||||||||||
designazione del tipo di prodotto | 3SE5 | |||||||||||||||||||||||||
n. di articolo del produttore | ||||||||||||||||||||||||||
● dei contatti di commutazione in dotazione | 3SE5000-0KA00 | |||||||||||||||||||||||||
● della custodia vuota con coperchio fornita in dotazione | 3SE5242-0AC05 | |||||||||||||||||||||||||
idoneità all'impiego interruttore di sicurezza | Si | |||||||||||||||||||||||||
Dati tecnici generali | ||||||||||||||||||||||||||
funzione del prodotto apertura positiva | Si | |||||||||||||||||||||||||
tensione di isolamento valore nominale | 400 V | |||||||||||||||||||||||||
grado di inquinamento | classe 3 | |||||||||||||||||||||||||
tensione di tenuta a impulso valore nominale | 1 kV | |||||||||||||||||||||||||
grado di protezione IP | IP66/IP67 | |||||||||||||||||||||||||
resistenza agli urti | ||||||||||||||||||||||||||
● secondo IEC 60068-2-27 | 30 g / 11 ms | |||||||||||||||||||||||||
resistenza a vibrazioni | ||||||||||||||||||||||||||
● secondo IEC 60068-2-6 | 0,35 mm / 5 g | |||||||||||||||||||||||||
durata di vita meccanica (cicli di manovra) tip. | 15 000 000 | |||||||||||||||||||||||||
durata di vita elettrica (cicli di manovra) con AC-15 con 230 V tip. | 100 000 | |||||||||||||||||||||||||
durata di vita elettrica (cicli di manovra) con contattori 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 tip. | 10 000 000 | |||||||||||||||||||||||||
numero di manovre elettriche in un'ora con contattori 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 | 6 000 | |||||||||||||||||||||||||
corrente termica | 10 A | |||||||||||||||||||||||||
materiale della custodia della testina di comando | plastica | |||||||||||||||||||||||||
codice di riferimento secondo IEC 81346-2:2009 | B | |||||||||||||||||||||||||
corrente permanente dell'interruttore magnetotermico caratteristica C | 1 A; per una corrente di cortocircuito minore di 400 A | |||||||||||||||||||||||||
corrente permanente della cartuccia fusibile DIAZED rapida | 10 A; per una corrente di cortocircuito minore di 400 A | |||||||||||||||||||||||||
corrente permanente della cartuccia fusibile DIAZED gG | 6 A | |||||||||||||||||||||||||
principio di funzionamento | comando meccanico | |||||||||||||||||||||||||
precisione di ripetibilità | 0,05 mm | |||||||||||||||||||||||||
Direttiva RoHS (data) | 07/01/2006 | |||||||||||||||||||||||||
forza di azionamento minima in direzione di azionamento | 20 N | |||||||||||||||||||||||||
lunghezza del sensore | 60,7 mm | |||||||||||||||||||||||||
larghezza del sensore | 50 mm | |||||||||||||||||||||||||
esecuzione del contatto di commutazione | comando meccanico | |||||||||||||||||||||||||
frequenza di impiego valore nominale | 50 ... 60 Hz | |||||||||||||||||||||||||
numero dei contatti nC per contatti ausiliari | 2 | |||||||||||||||||||||||||
numero dei contatti nO per contatti ausiliari | 1 | |||||||||||||||||||||||||
corrente di impiego con DC-13 | ||||||||||||||||||||||||||
● con 24 V valore nominale | 3 A | |||||||||||||||||||||||||
esecuzione dell'interfaccia per la comunicazione di sicurezza | senza | |||||||||||||||||||||||||
Custodia | ||||||||||||||||||||||||||
forma costruttiva della custodia | parallelepipedo, largo | |||||||||||||||||||||||||
materiale della custodia | plastica | |||||||||||||||||||||||||
rivestimento della custodia | Altro | |||||||||||||||||||||||||
esecuzione della custodia secondo norma | No | |||||||||||||||||||||||||
Meccanismo di avanzamento | ||||||||||||||||||||||||||
dell'elemento di comando | Pulsante a calotta, pulsante in plastica, | |||||||||||||||||||||||||
designazione secondo norma della testina di comando | EN 50047, forma B | |||||||||||||||||||||||||
forma della testina di comando | bombatura | |||||||||||||||||||||||||
esecuzione della funzione di commutazione | contatto di apertura forzata | |||||||||||||||||||||||||
principio di commutazione | elementi di scatto lento | |||||||||||||||||||||||||
numero dei contatti di commutazione di sicurezza | 2 | |||||||||||||||||||||||||
Connessioni /Morsetti | ||||||||||||||||||||||||||
esecuzione del collegamento elettrico | collegamento a vite | |||||||||||||||||||||||||
tipo di sezioni di conduttore collegabili | ||||||||||||||||||||||||||
● filo rigido | 1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²) | |||||||||||||||||||||||||
● filo flessibile con lavorazione dell'estremità del conduttore | 1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²) | |||||||||||||||||||||||||
● con conduttori AWG filo rigido | 1x (20 ... 16), 2x (20 ... 18) | |||||||||||||||||||||||||
● con conduttori AWG multifilare | 1x (20 ... 16), 2x (20 ... 18) | |||||||||||||||||||||||||
esecuzione del passacavo | 2x (M20 x 1,5) | |||||||||||||||||||||||||
Comunicazione/ Protocollo | ||||||||||||||||||||||||||
esecuzione dell'interfaccia | senza | |||||||||||||||||||||||||
Condizioni ambientali | ||||||||||||||||||||||||||
temperatura ambiente | ||||||||||||||||||||||||||
● durante l'esercizio | -25 ... +60 °C | |||||||||||||||||||||||||
● durante l'immagazzinaggio | -40 ... +90 °C | |||||||||||||||||||||||||
categoria di protezione antideflagrante per polvere | senza | |||||||||||||||||||||||||
Tensione di alimentazione | ||||||||||||||||||||||||||
tipo di tensione della tensione di alimentazione dell'indicatore a LED opzionale | DC | |||||||||||||||||||||||||
tensione di alimentazione | ||||||||||||||||||||||||||
● dei LED | 24 V | |||||||||||||||||||||||||
Montaggio/ Fissaggio/ Dimensioni | ||||||||||||||||||||||||||
posizione di montaggio | a piacere | |||||||||||||||||||||||||
tipo di fissaggio | fissaggio a vite | |||||||||||||||||||||||||
Certificati/ Approvazioni | ||||||||||||||||||||||||||
Download e manuali | ||||||||||||||||||||||||||
| ||||||||||||||||||||||||||
Ulteriori informazioni | ||||||||||||||||||||||||||
Information- and Downloadcenter (Cataloghi, Opuscoli,…) | ||||||||||||||||||||||||||
Industry Mall (sistema di ordinazione Online) | ||||||||||||||||||||||||||
Generatore CAx online | ||||||||||||||||||||||||||
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …) | ||||||||||||||||||||||||||
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…) | ||||||||||||||||||||||||||
Ultima modifica: | 23/03/2022 | |||||||||||||||||||||||||
Data 12/05/2022 | Con riserva di modifiche © Copyright Siemens 2022 |
Prodotto | ||||||||||||||||||||||||||||||||||||||||
Numero Articolo (MFN) | 3SE5242-1KC05 | |||||||||||||||||||||||||||||||||||||||
Descrizione | interruttore di posizione custodia in plastica, 50 mm secondo EN 50047 collegamento apparecchio 2 x (M20 x 1,5) contatti ad azione lenta 1NO/2NC LED, giallo/verde, DC 24 V | |||||||||||||||||||||||||||||||||||||||
Famiglia Prodotto | Larghezza custodia 50 mm | |||||||||||||||||||||||||||||||||||||||
Product Lifecycle (PLM) | PM300:Active Product | |||||||||||||||||||||||||||||||||||||||
Dettagli Prezzo | ||||||||||||||||||||||||||||||||||||||||
Codice sconto / Gruppo sconti Headquarter | 5D9 / 41K | |||||||||||||||||||||||||||||||||||||||
Metal Factor | LA------ | |||||||||||||||||||||||||||||||||||||||
Informazioni sulla consegna | ||||||||||||||||||||||||||||||||||||||||
Disposizioni di controllo Esportazioni | AL : N / ECCN : N | |||||||||||||||||||||||||||||||||||||||
Tempo minimo di produzione | 10 Giorno / Giorni | |||||||||||||||||||||||||||||||||||||||
Peso netto | 0,093 Kg | |||||||||||||||||||||||||||||||||||||||
Dimensioni dell'imballo | 43,00 x 67,00 x 118,00 | |||||||||||||||||||||||||||||||||||||||
Package size unit of measure | MM | |||||||||||||||||||||||||||||||||||||||
Unità Quantità | 1 Pezzo | |||||||||||||||||||||||||||||||||||||||
Quantità imballo | 1 | |||||||||||||||||||||||||||||||||||||||
Informazioni aggiuntive sul prodotto | ||||||||||||||||||||||||||||||||||||||||
EAN | 4011209695054 | |||||||||||||||||||||||||||||||||||||||
UPC | 754554955858 | |||||||||||||||||||||||||||||||||||||||
Codice doganale | 85365080 | |||||||||||||||||||||||||||||||||||||||
LKZ_FDB/ CatalogID | CC-IC10 | |||||||||||||||||||||||||||||||||||||||
Gruppo prodotti | 5317 | |||||||||||||||||||||||||||||||||||||||
Group Code | R711 | |||||||||||||||||||||||||||||||||||||||
Paese d'origine | Germania | |||||||||||||||||||||||||||||||||||||||
Conforme alla direttiva RoHS. | Conforme a RoHS da: 01.07.06 | |||||||||||||||||||||||||||||||||||||||
Product class | C: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti. | |||||||||||||||||||||||||||||||||||||||
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso | - | |||||||||||||||||||||||||||||||||||||||
REACH Art. 33 Duty to inform according to the current list of candidates |
| |||||||||||||||||||||||||||||||||||||||
Classificazioni | ||||||||||||||||||||||||||||||||||||||||
|
Valore | Unità | |
---|---|---|
tipo di protezione (NEMA) (EF011959) | - | |
larghezza del sensore (EF007094) | 50.0 | mm |
altezza del sensore (EF007283) | 33.0 | mm |
lunghezza del sensore (EF007334) | 60.7 | mm |
corrente d’esercizio nominale Ie per AC-15, 24 V (EF007084) | - | A |
corrente d’esercizio nominale Ie per AC-15, 125 V (EF007082) | - | A |
corrente d’esercizio nominale Ie per AC-15, 230 V (EF001385) | - | A |
corrente d’esercizio nominale Ie per DC-13, 24 V (EF007087) | 3 | A |
corrente d’esercizio nominale Ie per DC-13, 125 V (EF007085) | - | A |
corrente d’esercizio nominale Ie per DC-13, 230 V (EF001386) | - | A |
funzione di commutazione (EF000189) | organo di comando lento | |
funzione di commutazione con bloccaggio a scatto (EF007447) | false | |
uscita elettronica (EF006987) | FALSE | |
apertura forzata (EF006694) | true | |
numero di contatti ausiliari di sicurezza (EF006940) | 2 | |
numero di contatti di riposo (EF008255) | 2 | |
numero di contatti di chiusura (EF008256) | 1 | |
numero di contatti invertitori (EF008257) | 1 | |
tipo di interfaccia (EF006977) | senza | |
esecuzione dell’interfaccia per comunicazione sicura (EF003956) | senza | |
forma della scatola (EF004008) | blocco | |
Materiale della custodia (EF001596) | plastica | |
rivestimento scatola (EF001601) | altri | |
esecuzione dell’elemento di azionamento (EF006976) | pulsante a bottone | |
allineamento dell’elemento di azionamento (EF008793) | punteria a rullo diritto | |
esecuzione del collegamento elettrico (EF003961) | inserimento cavo metrico | |
con indicatore di stato (EF001602) | true | |
adatto per funzioni di sicurezza (EF001597) | true | |
categoria di protezione antideflagrante per gas (EF003997) | senza | |
categoria di protezione antideflagrante per polvere (EF003998) | senza | |
temperatura ambiente durante il funzionamento (EF007515) | ['-25', '60'] | °C |
grado di protezione (IP) (EF005474) | IP66/IP67 | |
diametro del sensore (EF007111) | - | mm |
