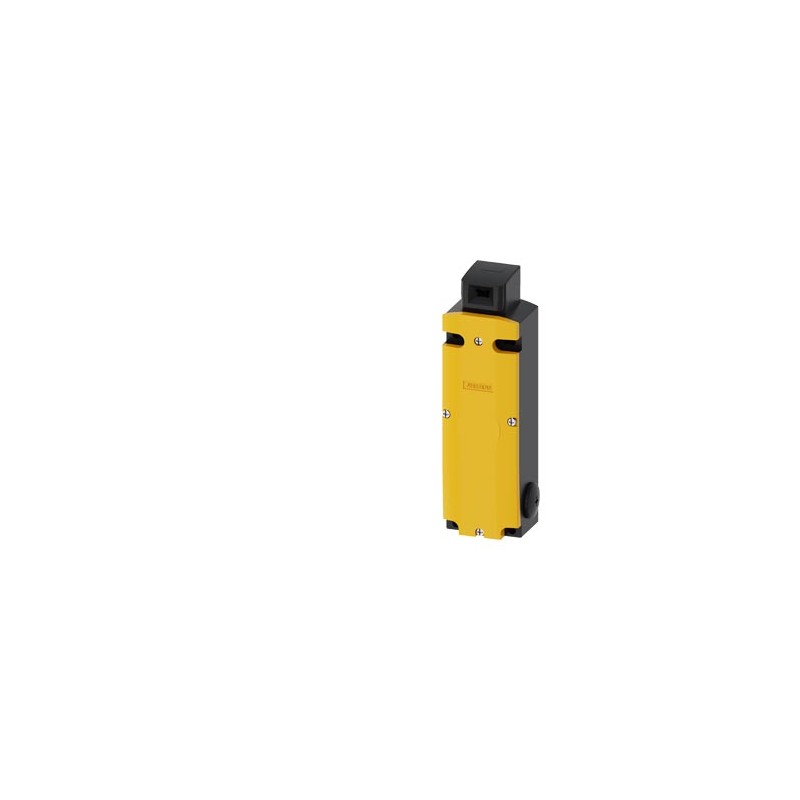

3SE5312-0SB13 SIEMENS finecorsa di sicurezza con blocco di ritenuta forza di ritenuta 2600 N 5 direzioni di .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3SE5312-0SB13 SIEMENS finecorsa di sicurezza con blocco di ritenuta forza di ritenuta 2600 N 5 direzioni di ..

3SE5312-0SB13

SIEMENS

finecorsa di sicurezza con blocco di ritenuta forza di ritenuta 2600 N 5 direzioni di accostamento con blocco magnetico tensione del magnete AC 230 V sorveglianza attuatore 2NC/1NO sorveglianza magnete 2NC/1NO L’attuatore non è compreso nella dotazione di fornitura. attuatore 3SE5000-0AV0. da ordinare separatamente

SIRIUS Int. posizione, con ritenzione 2600N,5 inviata. attacco, custodia metallica, 3X (M20X1,5), interblocco elettromagnete, tensione elettromagnete 230V AC, sorveglianza attuatore 2NC/1NA, vig. Elettromagnete 2NC/1NA. Prodotto senza possibilità di restituzione o annullamento.

Maggiori dettagli


sensori > Interruttore di posizione con blocco di protezione

CONTROLLO E CONTATTORI > Interruttori di fine corsa e relè di sicurezza

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $247.11
Prezzo unitario: $247.11

Quantità Prezzo
1+$247.11
2+$240.40
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

finecorsa di sicurezza con blocco di ritenuta forza di ritenuta 2600 N 5 direzioni di accostamento con blocco magnetico tensione del magnete AC 230 V sorveglianza attuatore 2NC/1NO sorveglianza magnete 2NC/1NO L’attuatore non è compreso nella dotazione di fornitura. attuatore 3SE5000-0AV0. da ordinare separatamente
marca del prodottoSIRIUS
denominazione del prodottoInterruttori di sicurezza meccanici
esecuzione del prodottocon attuatore separato e meccanismo di ritenuta
designazione del tipo di prodotto3SE5
n. di articolo del produttore degli azionatori opzionali3SE5000-0AV01 Azionatore standard, 3SE5000-0AV02 Azionatore con fissaggio verticale, 3SE5000-0AV03 Azionatore con fissaggio trasversale, 3SE5000-0AV04 Azionatore radiale, da sinistra, 3SE5000-0AV05 Azionatore universale, 3SE5000-0AV06 Azionatore radiale, da destra, 3SE5000-0AV07 Azionatore heavy-duty, 3SE5000-0AW42 Azionatore con fissaggio verticale, presa in acciaio inox, 3SE5000-0AW43 Azionatore con fissaggio trasversale, presa in acciaio inox, 3SE5000-0AW51 Azionatore in acciaio inox, 3SE5000-0AW52 Azionatore in acciaio inox con fissaggio verticale, 3SE5000-0AW53 Azionatore in acciaio inox con fissaggio trasversale
idoneità all'impiego interruttore di sicurezzaSi
Dati tecnici generali
funzione del prodotto apertura positivaSi
tensione di isolamento valore nominale250 V
grado di inquinamentoclasse 3
tensione di tenuta a impulso valore nominale4 kV
grado di protezione IPIP66/IP67
resistenza agli urti30g / 11 ms
● secondo IEC 60068-2-2730 g / 11 ms
resistenza a vibrazioni0,35 mm / 5g
● secondo IEC 60068-2-60,35 mm / 5 g
durata di vita meccanica (cicli di manovra) tip.1 000 000
durata di vita elettrica (cicli di manovra) con contattori 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 tip.1 000 000
numero di manovre elettriche in un'ora con contattori 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT10266 000
corrente termica10 A
materiale della custodia della testina di comandometallo
codice di riferimento secondo IEC 81346-2:2009B
corrente permanente dell'interruttore magnetotermico caratteristica C1 A; per una corrente di cortocircuito minore di 400 A
corrente permanente della cartuccia fusibile DIAZED rapida10 A; per una corrente di cortocircuito minore di 400 A
corrente permanente della cartuccia fusibile DIAZED gG6 A; per una corrente di cortocircuito minore di 400 A
forza di ritenuta2 600 N
● secondo EN ISO 141192 000 N
precisione di ripetibilità0,05 mm
Direttiva RoHS (data)10/01/2011
potenza attiva assorbita della bobina magnetica4 W
forza di azionamento minima in direzione di azionamento30 N
lunghezza del sensore185 mm
larghezza del sensore54 mm
corrente di impiego con AC-15
● con 24 V valore nominale6 A
● con 120 V valore nominale6 A
● con 240 V valore nominale3 A
corrente di impiego con DC-13
● con 24 V valore nominale3 A
● con 125 V valore nominale0,55 A
● con 250 V valore nominale0,27 A
esecuzione dell'interfaccia per la comunicazione di sicurezzasenza
Custodia
forma costruttiva della custodiaesecuzione speciale
materiale della custodiametallo
rivestimento della custodiaverniciatura per cataforesi
esecuzione della custodia secondo normaNo
Meccanismo di avanzamento
dell'elemento di comando5 direzioni di avviamento
esecuzione della funzione di commutazionecontatto di apertura forzata
numero delle direzioni di azionamento5
principio di commutazioneelementi di scatto lento
numero dei contatti di commutazione di sicurezza4
Connessioni /Morsetti
esecuzione del collegamento elettricocollegamento a vite
tipo di sezioni di conduttore collegabili
● filo rigido1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²)
● filo flessibile con lavorazione dell'estremità del conduttore1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²)
● con conduttori AWG filo rigido1x (20 ... 16), 2x (20 ... 18)
● con conduttori AWG multifilare1x (20 ... 16), 2x (20 ... 18)
Sicurezza
valore B10 per alto tasso di richiesta secondo SN 319201 000 000
quota di guasti pericolosi per alto tasso di richiesta secondo SN 3192050 %
esecuzione del passacavo3x (M20 x 1,5)
esecuzione dell'interbloccobloccata magneticamente (principio a corrente di lavoro)
Comunicazione/ Protocollo
esecuzione dell'interfacciasenza
Condizioni ambientali
temperatura ambiente
● durante l'esercizio-25 ... +60 °C
● durante l'immagazzinaggio-40 ... +80 °C
categoria di protezione antideflagrante per polveresenza
Tensione di alimentazione
tensione di alimentazione della bobina magnetica230 V
Montaggio/ Fissaggio/ Dimensioni
posizione di montaggioa piacere
tipo di fissaggiofissaggio a vite
Certificati/ Approvazioni

Download e manuali

General Product Approval

CSA

CCC

Confirmation

UL

EAC

EAC

Functional Safety/Safety of MachineryDeclaration of ConformityTest Certificatesother

Type Examination Certificate

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Type Test Certificates/Test Report

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:26/01/2022
Data
02/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3SE5312-0SB13
Descrizionefinecorsa di sicurezza con blocco di ritenuta forza di ritenuta 2600 N 5 direzioni di accostamento con blocco magnetico tensione del magnete AC 230 V sorveglianza attuatore 2NC/1NO sorveglianza magnete 2NC/1NO L’attuatore non è compreso nella dotazione di fornitura. attuatore 3SE5000-0AV0. da ordinare separatamente
Famiglia Prodotto3SE5, custodia in metallo con forza di ritenuta superiore a 2000 N
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5D9 / 41K
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione10 Giorno / Giorni
Peso netto0,900 Kg
Dimensioni dell'imballo61,50 x 213,00 x 84,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209682948
UPC754554951461
Codice doganale85365080
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti5317
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.10.11
Product classC: Prodotti fabbricati su ordinazione. Non possono essere riutilizzati né possono essere restituiti.
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-27-06-11
eClass7.127-27-06-11
eClass827-27-06-11
eClass927-27-06-11
eClass9.127-27-06-11
ETIM5EC002593
ETIM6EC002593
ETIM7EC002593
ETIM8EC002593
IDEA45202
UNSPSC1439-12-22-13
UNSPSC1539-12-22-13

Dati ETIM

ETIM: EC002593 - Interruttore di posizione con blocco di protezione

Valore Unità
tipo di protezione (NEMA) (EF011959) -
con sblocco ausiliario (EF011964) -
con indicatore di stato (EF001602) false
adatto per funzioni di sicurezza (EF001597) true
forza di chiusura (EF007552) 2600N
con sblocco d’emergenza (EF007172) false
tipo di meccanismo di ritenuta (EF012608) principio della corrente di lavoro
tensione di alimentazione pilota nominale Us attuatore a solenoide per AC 50 Hz (EF007068) ['230', '230']V
tensione di alimentazione pilota nominale Us attuatore a solenoide per AC 60 Hz (EF007069) ['230', '230']V
tensione di alimentazione pilota nominale Us attuatore a solenoide per DC (EF007070) ['-', '-']V
larghezza del sensore (EF007094) 54.0mm
altezza del sensore (EF007283) 43.5mm
lunghezza del sensore (EF007334) 185.0mm
numero di contatti ausiliari di sicurezza (EF006940) 4
numero di contatti di riposo (EF008255) -
numero di contatti di chiusura (EF008256) -
numero di contatti invertitori (EF008257) 2
esecuzione dell’organo di comando (EF003591) organo di comando lento
corrente d’esercizio nominale Ie per AC-15, 24 V (EF007084) 6A
corrente d’esercizio nominale Ie per AC-15, 125 V (EF007082) -A
corrente d’esercizio nominale Ie per AC-15, 230 V (EF001385) -A
corrente d’esercizio nominale Ie per DC-13, 24 V (EF007087) 3A
corrente d’esercizio nominale Ie per DC-13, 125 V (EF007085) 0.55A
corrente d’esercizio nominale Ie per DC-13, 230 V (EF001386) -A
forma della scatola (EF004008) forma costruttiva speciale
Materiale della custodia (EF001596) metallo
rivestimento scatola (EF001601) verniciato
tipo di interfaccia (EF006977) senza
esecuzione dell’interfaccia per comunicazione sicura (EF003956) senza
esecuzione del collegamento elettrico (EF003961) inserimento cavo metrico
categoria di protezione antideflagrante per gas (EF003997) senza
categoria di protezione antideflagrante per polvere (EF003998) senza
temperatura ambiente durante il funzionamento (EF007515) ['-25', '60']°C
grado di protezione (IP) (EF005474) IP66/IP67
