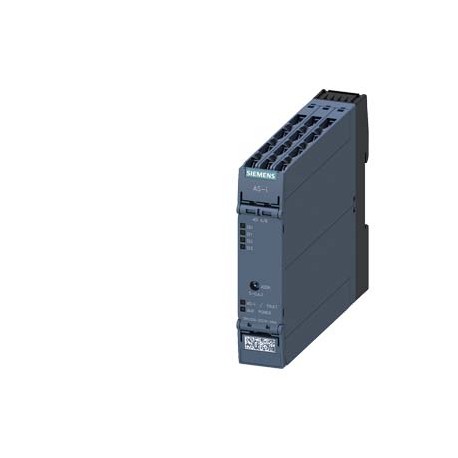

3RK2200-2CE00-2AA2 SIEMENS modulo AS-i SlimLine Compact SC22.5 digitale, slave A/B 4DI, IP20 4 x ingressi pe.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RK2200-2CE00-2AA2 SIEMENS modulo AS-i SlimLine Compact SC22.5 digitale, slave A/B 4DI, IP20 4 x ingressi pe..

3RK2200-2CE00-2AA2

SIEMENS

modulo AS-i SlimLine Compact SC22.5 digitale, slave A/B 4DI, IP20 4 x ingressi per sensore a 3 fili alimentazione dei sensori commutabile morsetti a vite larghezza costruttiva 22,5 mm

Maggiori dettagli


CONTROLLO E CONTATTORI > Apparecchiatura AS-Interface, SIMOCODE

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $238.89
Prezzo unitario: $238.89
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

modulo AS-i SlimLine Compact SC22.5 digitale, slave A/B 4DI, IP20 4 x ingressi per sensore a 3 fili alimentazione dei sensori commutabile morsetti a vite larghezza costruttiva 22,5 mm
denominazione del prodottoModuli I/O Slimline Compact per l'impiego nel quadro elettrico
esecuzione del prodottoAS-i SC22.5, 4DI A/B, 3 conduttori
Dati tecnici generali
grado di protezione IPIP20
esecuzione del tipo di slaveslave A/B
il profilo slave AS-interfaceS-0.A.0
ID1-Code7; Impostazione di fabbrica, modificabile
tensione di impiego secondo specifica AS-Interface18 ... 31,6 V
funzione del prodotto idoneità per AS-i Power24VSi
protocollo viene supportato protocollo AS-InterfaceSi
corrente assorbita da cavi profilati dell'AS-Interface
● con 30 V max.270 mA
● con 24 V con AS-i Power24V max.270 mA
tipo di impostazione indirizzo degli slave AS-itramite presa di indirizzamento frontale
esecuzione della visualizzazione
● come visualizzazione di stato degli ingressi/delle usciteLED giallo
● per AS-InterfaceLED verde/rosso
codice di riferimento
● secondo EN 61346-2K
● secondo DIN 40719 con ampliamento secondo IEC 204-2 secondo IEC 750A
resistenza agli urti15 g / 11 ms (moduli) o 10 g / 11 ms (moduli con connettore di apparecchiatura)
altre avvertenzePer l'alimentazione dei circuiti di uscita è necessaria una alimentazione addizionale esterna (AUX-POWER) con da 20 a 30 V DC L'alimentazione addizionale deve essere conforme alla IEC 60990 (PELV), classe di protezione III.
Ingressi digitali
numero di ingressi digitali4
numero di ingressi digitali di sicurezza0
tipo di caratteristica di ingressoPNP Type 2
tipo di tecnica di collegamentotecnica a 2 e 3 conduttori
Alimentazione sensore
tipo di tensione di alimentazione per alimentazione sensoreAS-Interface / U_AUX commutabile
caricabilità in corrente dell'alimentazione sensori per tutti gli ingressi con temperatura ambiente di 40 °C500 mA
● nota200 mA con alimentazione tramite AS-Interface / 500 mA con alimentazione mediante Uaux
caratteristica dell'alimentazione sensori resistente a cortocircuito e sovraccaricoSi
caduta di tensione sull'alimentazione sensori
● da AS-Interface8,5 V
● da tensione ausiliaria esterna1 V
uscitas digitales
numero delle uscite digitali0
Ingressi analogici
numero degli ingressi analogici0
Uscite analogiche
numero delle uscite analogiche0
Connettore di apparecchiatura
caricabilità in corrente dell'interfaccia verso il connettore di apparecchiatura
● per AS-Interface2 A
● per tensione ausiliaria esterna4 A
Montaggio/ Fissaggio/ Dimensioni
tipo di fissaggiofissaggio a vite e a scatto
altezza100 mm
larghezza22,5 mm
profondità120 mm
Condizioni ambientali
temperatura ambiente
● durante l'esercizio-25 ... +70 °C
● durante l'immagazzinaggio-40 ... +85 °C
Connessioni /Morsetti
esecuzione del collegamento elettrico degli ingressi e delle usciteMorsetti a vite
tipo di sezioni di conduttore collegabili
● filo rigido1x (0,5 ... 2,5 mm²), 2x ( 0,5 ... 1,5 mm²)
● filo flessibile con lavorazione dell'estremità del conduttore1x (0,25 ... 2,5 mm²), 2x (0,25 ... 1,0 mm²)
● filo flessibile senza lavorazione dell'estremità del conduttorenon consentito
● con conduttori AWG filo rigido1x (20 ... 14), 2x (18 ... 16)
● con conduttori AWG multifilarenon consentito
Certificati/ Approvazioni

Download e manuali

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

EC/EU-Declaration of Conformity

Test CertificatesMarine / Shipping

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RMRS / Russian Maritime Register

DNV-GL

other

ASI-Certification

Confirmation

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:18/01/2021
Data
11/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RK2200-2CE00-2AA2
Descrizionemodulo AS-i SlimLine Compact SC22.5 digitale, slave A/B 4DI, IP20 4 x ingressi per sensore a 3 fili alimentazione dei sensori commutabile morsetti a vite larghezza costruttiva 22,5 mm
Famiglia ProdottoSlimLine Compact
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DP / 42C
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione10 Giorno / Giorni
Peso netto0,240 Kg
Dimensioni dell'imballo111,00 x 159,00 x 38,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209974432
UPC804766359910
Codice doganale85371098
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti3720
Group CodeR711
Paese d'origineGermania
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.05.12
