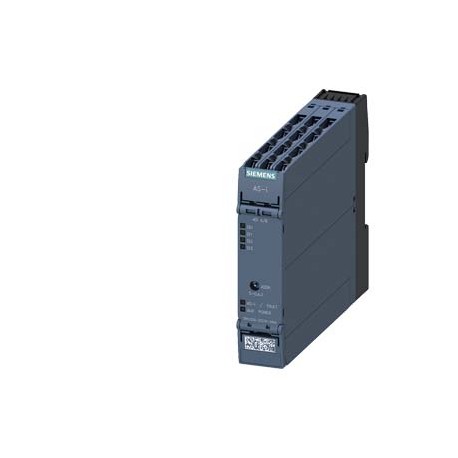

3RK2200-2CE00-2AA2 SIEMENS Module AS-i SlimLine Compact SC22.5 numérique, esclave A/B 4DI, IP20 4 x entrées .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RK2200-2CE00-2AA2 SIEMENS Module AS-i SlimLine Compact SC22.5 numérique, esclave A/B 4DI, IP20 4 x entrées ..

3RK2200-2CE00-2AA2

SIEMENS

Module AS-i SlimLine Compact SC22.5 numérique, esclave A/B 4DI, IP20 4 x entrées pour capteur à 3 fils alimentation capteur commutable bornes à vis largeur 22,5mm

Plus de détails


CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $248.36
Prix unitaire: $248.36
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Module AS-i SlimLine Compact SC22.5 numérique, esclave A/B 4DI, IP20 4 x entrées pour capteur à 3 fils alimentation capteur commutable bornes à vis largeur 22,5mm
désignation du produitModule d'E/S Slimline Compact pour utilisation en armoire
version du produitAS-i SC22.5, 4DI A/B, 3 fils
Caractéristiques techniques générales
degré de protection IPIP20
version de l'esclaveesclave A/B
profile esclave AS-InterfaceS-0.A.0
code ID17; Réglage d'usine, modifiable
tension d'emploi selon spécification AS-Interface18 ... 31,6 V
fonction produit convenant pour AS-i Power24VOui
protocole pris en charge protocole AS-InterfaceOui
courant absorbé depuis les câbles profilés AS-Interface
● pour 30 V max.270 mA
● pour 24 V avec AS-i Power24V max.270 mA
type de réglage d'adresse des esclaves AS-ivia douille d'adressage frontale
version de l'affichage
● en tant qu'affichage de l'état des entrées/sortiesLED jaune
● dans AS-InterfaceLED verte/rouge
désignation du matériel
● selon EN 61346-2K
● selon DIN 40719 complétée par IEC 204-2 selon IEC 750A
tenue aux chocs15g / 11 ms (modules) ou 10g / 11 ms (modules avec connecteurs)
autres remarquesPour l'alimentation des circuits de sortie, une alimentation externe supplémentaire (AUX POWER) de 20 à 30 V cc est nécessaire. L'alimentation supplémentaire doit être conforme à CEI 60990 (TBTP), classe de protection III.
Entrées numérique
nombre d'entrées TOR4
nombre d'entrées TOR de sécurité0
type de caractéristique d'entréePNP Type 2
type de connectiquetechnique 2 et 3 fils
Alimentation du capteur
type d'alimentation en tension pour alimentation des capteurscommutable AS-Interface / U_AUX
courant permanent admissible de l'alimentation des capteurs pour toutes les entrées pour température ambiante 40 °C500 mA
● remarque200 mA pour alimentation via AS-Interface / 500 mA pour alimentation via Uaux
propriété de l'alimentation des capteurs résistant aux courts-circuits et aux surchargesOui
chute de la tension sur l'alimentation des capteurs
● depuis AS-Interface8,5 V
● fournie par tension auxiliaire externe1 V
Sorties TOR
nombre de sorties TOR0
Entrées analogiques
nombre d'entrées analogiques0
Sorties analogiques
nombre de sorties analogiques0
Connecteurs
courant permanent admissible de l'interface vers le connecteur
● dans AS-Interface2 A
● pour tension auxiliaire externe4 A
Montage/ fixation/ dimensions
type de fixationfixation par vis et par encliquetage
hauteur100 mm
largeur22,5 mm
profondeur120 mm
Conditions ambiantes
température ambiante
● en service-25 ... +70 °C
● à l'entreposage-40 ... +85 °C
Raccordements/ Bornes
version du raccordement électrique des entrées/sortiesBornes à vis
type de sections de câble raccordables
● âme massive1x (0,5 ... 2,5 mm²), 2x ( 0,5 ... 1,5 mm²)
● âme souple avec embouts1x (0,25 ... 2,5 mm²), 2x (0,25 ... 1,0 mm²)
● âme souple sans traitement de l'emboutnon admissibles
● pour câbles AWG âme massive1x (20 ... 14), 2x (18 ... 16)
● pour câbles AWG multibrinnon admissibles
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

EC/EU-Declaration of Conformity

Test CertificatesMarine / Shipping

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RMRS / Russian Maritime Register

DNV-GL

other

ASI-Certification

Confirmation

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :18/01/2021
Date
11/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RK2200-2CE00-2AA2
Description d'articleModule AS-i SlimLine Compact SC22.5 numérique, esclave A/B 4DI, IP20 4 x entrées pour capteur à 3 fils alimentation capteur commutable bornes à vis largeur 22,5mm
Famille de produitSlimLine Compact
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42C
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)10 Jour(s)
Poids Net par quantité0.240 kg
Dimension emballage111.00 x 159.00 x 38.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209974432
UPC804766359910
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3720
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
ETIM8EC001599
IDEA43566
UNSPSC1532-15-17-05

Données ETIM

ETIM: EC001599 - Bus de terrain, périphérie déc. - module d'entrées/sorties numérique

Valeur Unité
courant d'entrée au signal 1 (EF001428) -mA
protocole pris en charge pour PROFIBUS (EF003052) -
protocole pris en charge pour CAN (EF003053) -
protocole pris en charge pour Data-Highway (EF003058) -
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) -
protocole pris en charge pour EtherNet/IP (EF007521) -
tension admissible à la sortie (EF007553) -V
type de tension de sortie (EF008222) -
entrées numériques configurables (EF008516) -
protocole pris en charge pour DeviceNet Safety (EF007520) -
protocole pris en charge pour LON (EF003017) -
supporte le protocole KNX (EF003055) -
largeur (EF000008) -mm
hauteur (EF000040) -mm
supporte protocole Modbus (EF003057) -
catégorie de protection contre les explosions pour le gaz (EF003997) -
nombre d'interfaces matérielles Wireless (EF006933) -
protocole pris en charge pour PROFINET IO (EF007525) -
protocole pris en charge pour PROFIsafe (EF007526) -
matériel associé (Ex ia) (EF004141) -
nombre d’entrées numériques (EF001992) -
nombre de sorties numériques (EF001993) -
nombre d'interfaces matérielles en série RS-485 (EF003023) -
avec interface optique (EF003028) -
protocole pris en charge pour autres systèmes de bus (EF003062) -
catégorie de protection contre les explosions pour la poussière (EF003998) -
protocole pris en charge pour Foundation Fieldbus (EF007522) -
catégorie selon EN 954-1 (EF006782) -
standard radio Bluetooth (EF007178) -
nombre d'interfaces matérielles en série RS-422 (EF003022) -
protocole pris en charge pour TCP/IP (EF003050) -
protocole pris en charge pour INTERBUS (EF003054) -
courant de sortie (EF003202) -A
protocole pris en charge pour INTERBUS-Safety (EF006662) -
montage mural/direct possible (EF007020) -
standard radio GPRS (EF008523) -
protocole pris en charge pour SafetyBUS p (EF007527) -
tension admissible à l'entrée (EF007554) -V
finition du raccordement électrique (EF003961) -
montage sur rack possible (EF007018) -
tension d'alimentation CA 60 Hz (EF007533) -V
tension d'alimentation CC (EF007534) -V
protocole pris en charge pour SUCONET (EF003060) -
SIL conformément à IEC 61508 (EF009889) -
nombre d'autres interfaces matérielles (EF003027) -
protocole pris en charge pour SERCOS (EF006657) -
nombre d'interfaces matérielles Industrial Ethernet (EF003020) -
nombre d'interfaces matérielles en série RS-232 (EF003021) -
composants système (EF004118) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
protocole pris en charge pour AS-Interface Safety at Work (EF007519) -
standard radio GSM (EF008524) -
type de sortie numérique (EF003601) -
adapté aux fonctions de sécurité (EF001597) -
temps de retard en cas de changement de signal (EF002382) -ms
type de tension d’alimentation (EF002991) -
nombre d'interfaces matérielles parallèles (EF003026) -
supporte le protocole DeviceNet (EF003059) -
matériel associé (Ex ib) (EF004142) -
indice de protection (IP) (EF005474) -
standard radio WLAN 802.11 (EF007179) -
tension d'alimentation CA 50 Hz (EF007532) -V
standard radio UMTS (EF008525) -
profondeur (EF000049) -mm
nombre d'interfaces matérielles en série TTY (EF003024) -
nombre d'interfaces matérielles USB (EF003025) -
type de tension d'entrée (EF003033) -
protocole pris en charge pour ASI (EF003051) -
protection contre les courts-circuits, sorties disponibles (EF003203) -
nombre d'interfaces matérielles PROFINET (EF006932) -
encastrement frontal possible (EF007016) -
protocole pris en charge pour PROFINET CBA (EF007524) -
sorties numériques configurables (EF008520) -
montage possible sur barres profilées (EF003972) -
maître IO-Link (EF007298) -
