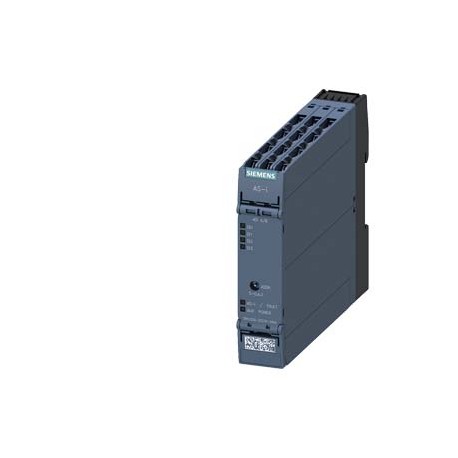

3RK2200-2CE00-2AA2 SIEMENS módulo AS-i SlimLine Compact SC22.5 digital, Esclavo A/B 4DI, IP20 4 entradas par.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3RK2200-2CE00-2AA2 SIEMENS módulo AS-i SlimLine Compact SC22.5 digital, Esclavo A/B 4DI, IP20 4 entradas par..

3RK2200-2CE00-2AA2

SIEMENS

SIRIUS, Módulo AS-i SlimLine Compact SC22.5 digital, Esclavo A/B 4DI, IP20 4 entradas para sensor de 3 conductores Alimentación de sensores conmutable bornes de tornillo 22,5 mm de ancho

MODULO SLIMLINE COMPACT AS-I IP20, ESCLAVO A/B, DIGITAL,4E CONEXION POR BORNE DE TORNILLO 4X ENTRADA, SENSORS 3 HILOS ALIMENT. SENSORES CONMUTABLE.

Más detalles


CONTROL Y CONTACTORES > Aparamenta comunicable AS-Interface, SIMOCODE

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $235.57
Precio unitario: $235.57
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

módulo AS-i SlimLine Compact SC22.5 digital, Esclavo A/B 4DI, IP20 4 entradas para sensor de 3 conductores Alimentación de sensores conmutable bornes de tornillo 22,5 mm de ancho
designación del productoMódulo de E/S Slimline Compact para uso en armario eléctrico
tipo de productoAS-i SC22.5, 4DI A/B, 3 conductores
Datos técnicos generales
grado de protección IPIP20
tipo de tipo de esclavoesclavo A/B
perfil de esclavo de AS-InterfaceS-0.A.0
código ID17; Ajuste de fábrica, modificable
tensión de empleo según especificación AS-Interface18 ... 31,6 V
función del producto apto para AS-i Power24VSí
protocolo soportado protocolo AS-InterfaceSí
corriente consumida de cables perfilados del AS-Interface
● con 30 V máx.270 mA
● con 24 V con AS-i Power24V máx.270 mA
tipo de ajuste de direcciones de los esclavos AS-imediante hembra frontal de direccionamiento
tipo de display
● como indicación de estado de entradas/salidasLED amarillo
● para AS-InterfaceLED verde/rojo
designaciones de referencia
● según EN 61346-2K
● según DIN 40719, ampliado según IEC 204-2 según IEC 750A
resistencia a choques15 g / 11 ms (módulos) o 10 g / 11 ms (módulos con base de interconexión)
notas adicionalesPara la alimentación de los circuitos de salida se requiere una fuente de alimentación auxiliar externa (AUX POWER) de entre 20 y 30 V DC. La fuente de alimentación auxiliar debe ser conforme a IEC 60990 (PELV), clase de protección III.
Las entradas digitales
número de entradas digitales4
número de entradas digitales de seguridad0
tipo de característica de entradaPNP Type 2
tipo de sistema de conexióntécnica a 2 y 3 hilos
Alimentación del sensor
tipo de alimentación para la alimentación de sensoresConmutable AS-Interface / U_AUX
intensidad máxima admisible de la alimentación de sensores para todas las entradas con temperatura ambiente de 40 °C500 mA
● observación200 mA con alimentación vía AS-Interface / 500 mA con alimentación vía Uaux
propiedad de la alimentación del sensor resistente a cortocircuito y a sobrecargaSí
caída de tensión en la alimentación de sensores
● desde AS-Interface8,5 V
● de la tensión auxiliar externa1 V
Salidas Digitales
número de salidas digitales0
Entradas analógicas
número de entradas analógicas0
Salidas analógicas
número de salidas analógicas0
Base de interconexión
intensidad máxima admisible de la interfaz a la base de interconexión
● para AS-Interface2 A
● para tensión auxiliar externa4 A
Instalación/ fijación/ dimensiones
tipo de fijaciónfijación por tornillo y abroche
altura100 mm
anchura22,5 mm
profundidad120 mm
Condiciones ambiente
temperatura ambiente
● durante el funcionamiento-25 ... +70 °C
● durante el almacenamiento-40 ... +85 °C
Conexiones/ Bornes
tipo de conexión eléctrica de las entradas y salidasBornes de tornillo
tipo de secciones de conductor conectables
● monofilar1x (0,5 ... 2,5 mm²), 2x ( 0,5 ... 1,5 mm²)
● alma flexible con preparación de los extremos de cable1x (0,25 ... 2,5 mm²), 2x (0,25 ... 1,0 mm²)
● alma flexible sin preparación de extremos de cableNo admisible
● con cables AWG monofilar1x (20 ... 14), 2x (18 ... 16)
● con cables AWG multifilarNo admisible
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

EC/EU-Declaration of Conformity

Test CertificatesMarine / Shipping

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RMRS / Russian Maritime Register

DNV-GL

other

ASI-Certification

Confirmation

Miscellaneous

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Última modificación:9/10/2021
Fecha
11/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3RK2200-2CE00-2AA2
Descripción de productomódulo AS-i SlimLine Compact SC22.5 digital, Esclavo A/B 4DI, IP20 4 entradas para sensor de 3 conductores Alimentación de sensores conmutable bornes de tornillo 22,5 mm de ancho
Familia de productoSlimLine Compact
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local346 / 42C
Factor del metalNinguno
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega10 Día/Días
Peso neto (kg)0,240 Kg
Dimensión de empaquetado111,00 x 159,00 x 38,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209974432
UPC804766359910
Commodity code85371098
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos3720
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/05/12
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
ETIM8EC001599
IDEA43566
UNSPSC1532-15-17-05

Datos ETIM

ETIM: EC001599 - Módulo de entrada/salida digital de periférico descentralizado de bus de campo

Valor Unidad
Corriente de entrada en la señal 1 (EF001428) -mA
Soporta el protocolo PROFIBUS (EF003052) -
Soporta el protocolo CAN (EF003053) -
Soporta el protocolo de autopista de datos (EF003058) -
Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) -
Soporta el protocolo Ethernet/IP (EF007521) -
Tensión de salida permitida (EF007553) -V
Tipo de tensión de salida (EF008222) -
Entradas digitales configurables (EF008516) -
Soporta el protocolo DeviceNet Safety (EF007520) -
Soporta el protocolo LON (EF003017) -
Soporta el protocolo EIB (EF003055) -
Anchura (EF000008) -mm
Altura (EF000040) -mm
Soporta el protocolo Modbus (EF003057) -
Categoría de protección contra explosiones para gas (EF003997) -
Número de interfaces HW sin cables (EF006933) -
Soporta el protocolo PROFINET IO (EF007525) -
Soporta el protocolo PROFIsafe (EF007526) -
Equipos asociados (Ex ia) (EF004141) -
Número de entradas digitales (EF001992) -
Número de salidas digitales (EF001993) -
Número de interfaces HW RS485 (EF003023) -
Con interfaz óptica (EF003028) -
Soporta el protocolo para otros sistemas bus (EF003062) -
Categoría de protección contra explosiones para polvo (EF003998) -
Soporta el protocolo Foundation Fieldbus (EF007522) -
Categoría según EN 954-1 (EF006782) -
Estándar inalámbrico Bluetooth (EF007178) -
Número de interfaces HW RS422 (EF003022) -
Soporta el protocolo TCP/IP (EF003050) -
Soporta el protocolo INTERBUS (EF003054) -
Corriente de salida (EF003202) -A
Soporta el protocolo de seguridad INTERBUS (EF006662) -
Montaje en pared/directo posible (EF007020) -
Estándar de radio GPRS (EF008523) -
Soporta el protocolo SafetyBUS p (EF007527) -
Tensión de entrada permitida (EF007554) -V
Ejecución de la conexión eléctrica (EF003961) -
Montaje en rack posible (EF007018) -
Tensión de alimentación 60 Hz CA (EF007533) -V
Tensión de alimentación CC (EF007534) -V
Soporta el protocolo SUCONET (EF003060) -
SIL según IEC 61508 (EF009889) -
Número de interfaces HW Otras (EF003027) -
Soporta el protocolo SERCOS (EF006657) -
Número de interfaces HW Ethernet industrial (EF003020) -
Número de interfaces HW RS232 (EF003021) -
Componente del sistema (EF004118) -
Nivel de rendimiento según EN ISO 13849-1 (EF007399) -
Soporta el protocolo AS-Interface Safety at Work (EF007519) -
Estándar de radio GSM (EF008524) -
Tipo de salida digital (EF003601) -
Adecuado para funciones de seguridad (EF001597) -
Tiempo de retardo con cambio de señal (EF002382) -ms
Tipo de tensión de alimentación (EF002991) -
Número de interfaces HW en paralelo (EF003026) -
Soporta el protocolo DeviceNet (EF003059) -
Equipos asociados (Ex ib) (EF004142) -
Clase de protección (IP) (EF005474) -
Estándar inalámbrico WLAN 802.11 (EF007179) -
Tensión de alimentación 50 Hz CA (EF007532) -V
Estándar de radio UMTS (EF008525) -
Profundidad (EF000049) -mm
Número de interfaces HW en serie TTY (EF003024) -
Número de interfaces HW USB (EF003025) -
Tipo de tensión de entrada (EF003033) -
Soporta el protocolo ASI (EF003051) -
Protección contra cortocircuitos, salidas disponibles (EF003203) -
Número de interfaces PROFINET (EF006932) -
Instalación frontal posible (EF007016) -
Soporta el protocolo PROFINET CBA (EF007524) -
Salidas digitales configurables (EF008520) -
Montaje en carril posible (EF003972) -
Maestro de enlace E/S (EF007298) -
