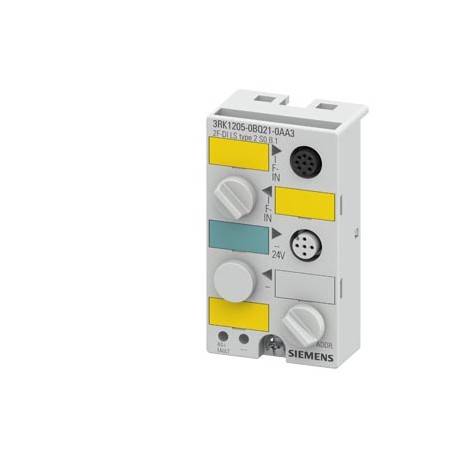

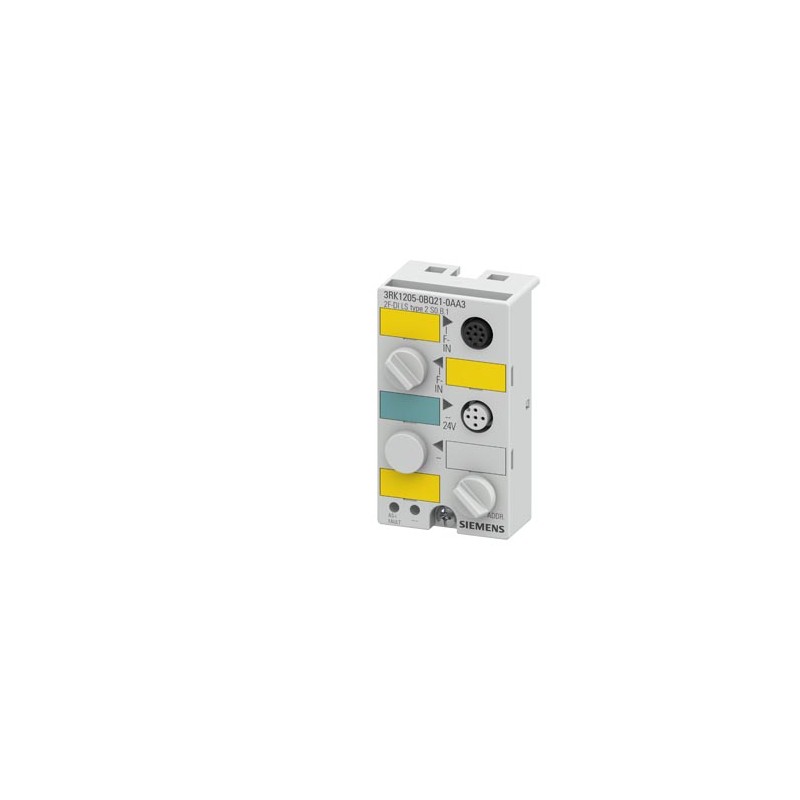

3RK1205-0BQ21-0AA3 SIEMENS ASISAFE COMPACT MODULE K45F LS, TYPE 2 (LIGHT SENSOR), FOR TESTING SEMI-CONDUCTOR.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3RK1205-0BQ21-0AA3 SIEMENS ASISAFE COMPACT MODULE K45F LS, TYPE 2 (LIGHT SENSOR), FOR TESTING SEMI-CONDUCTOR..

3RK1205-0BQ21-0AA3

SIEMENS

modulo compatto ASIsafe K45F LS tipo 2 (sensore di luce) per uscita statica di test alimentazione dei sensori da AS-i caricabilità max. in corrente 200 mA piastra di montaggio 3RK1901-2EA00 o 3RK1901-2DA00 da ordinare separatamente

Maggiori dettagli


CONTROLLO E CONTATTORI > Apparecchiatura AS-Interface, SIMOCODE

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici

modulo compatto ASIsafe K45F LS tipo 2 (sensore di luce) per uscita statica di test alimentazione dei sensori da AS-i caricabilità max. in corrente 200 mA piastra di montaggio 3RK1901-2EA00 o 3RK1901-2DA00 da ordinare separatamente
Dati tecnici generali
esecuzione del prodottoModulo compatto sicuro K45F LS, TYP2
Configurazione I/O0
Codice ID/ID2B/1
protocollo viene supportato protocollo AS-InterfaceSi
Quantità presa I/O3
esecuzione del collegamento elettrico degli ingressi e delle usciteM12
tensione di funzionamento secondo specifica AS-InterfaceV26,5 ... 31,5
AS-Interface potenza assorbita totale max.mA270
Terminale di messa a terraConnettore piatto, larghezza 2,8mm
Indirizzamentopresa di indirizzamento frontale
codice di riferimento secondo DIN 40719 con ampliamento secondo IEC 204-2 secondo IEC 750A
codice di riferimento secondo EN 61346-2A
Ingressi
numero di ingressi digitali di sicurezza2
Ingressi
● sensoriIngresso elettronico
● livello commutazione high15
● livello commutazione low5
corrente di ingresso sull'ingresso digitale per segnale <1> min.mA5
Uscite
tipo di tensione delle tensioni di uscitaDC
Visualizzazione di stato
● indicatore I/OLED giallo
● indicatore AS-Interface/diagnosticaLED verde / rosso
Condizioni ambientali
temperatura ambiente
● durante l'esercizio°C-25 ... +70
● durante l'immagazzinaggio°C-40 ... +85
grado di protezione IPIP67
Dati meccanici
larghezzamm45
altezzamm80
profonditàmm34
tipo di fissaggiomontaggio su guida profilata/a parete mediante piastra di montaggio per modulo compatto K45
Certificati/ Approvazioni

Download e manuali

General Product ApprovalEMCFunctional Safety/Safety of Machinery

CSA

Confirmation

UL

EAC

RCM

Miscellaneous

Declaration of ConformityMarine / Shipping

EC/EU-Declaration of Conformity

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Marine / Shippingother

DNV-GL

Confirmation

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Generatore CAx online
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…)
Ultima modifica:18/01/2021
Data
16/05/2022		Con riserva di modifiche
© Copyright Siemens 2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)3RK1205-0BQ21-0AA3
Descrizionemodulo compatto ASIsafe K45F LS tipo 2 (sensore di luce) per uscita statica di test alimentazione dei sensori da AS-i caricabilità max. in corrente 200 mA piastra di montaggio 3RK1901-2EA00 o 3RK1901-2DA00 da ordinare separatamente
Famiglia ProdottoModuli AS-Interface sicuri
Product Lifecycle (PLM)PM300:Active Product
PLM Effective DateAnnuncio di obsolescenza a partire dal: 01.10.22
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5DP / 42C
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione80 Giorno / Giorni
Peso netto0,097 Kg
Dimensioni dell'imballo45,00 x 105,00 x 50,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4011209683921
UPC754554950334
Codice doganale85371098
LKZ_FDB/ CatalogIDCC-IC10
Gruppo prodotti3720
Group CodeR711
Paese d'origineRepubblica Ceca
Conforme alla direttiva RoHS.Conforme a RoHS da: 01.05.12
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Classificazioni
VersioneClassificazione
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
ETIM8EC001599
IDEA43566
UNSPSC1439-12-15-21
UNSPSC1532-15-17-05

Dati ETIM

ETIM: EC001599 - bus di campo, periferica remota – modulo I/O digitale

Valore Unità
tensione ammessa nell’uscita (EF007553) -V
tensione ammessa nell’ingresso (EF007554) -V
ingressi digitali configurabili (EF008516) -
adatto per funzioni di sicurezza (EF001597) -
tipo di uscita digitale (EF003601) -
tensione di alimentazione per DC (EF007534) -V
tensione di alimentazione per AC 50 Hz (EF007532) ['-', '-']V
tensione di alimentazione per AC 60 Hz (EF007533) ['-', '-']V
tipo di tensione di alimentazione (EF002991) DC
numero di ingressi digitali (EF001992) -
numero di uscite digitali (EF001993) -
uscite digitali configurabili (EF008520) false
corrente d’entrata per segnale 1 (EF001428) 5.0mA
tipo di tensione d’ingresso (EF003033) DC
tipo di tensione d’uscita (EF008222) DC
protezione da corto circuito, uscite presenti (EF003203) -
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di interfacce HW PROFINET (EF006932) 0
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 0
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW wireless (EF006933) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW altre (EF003027) 0
con interfaccia ottica (EF003028) false
supporta protocollo TCP/IP (EF003050) false
supporta protocollo PROFIBUS (EF003052) false
supporta protocollo CAN (EF003053) false
supporta protocollo INTERBUS (EF003054) false
supporta protocollo ASI (EF003051) true
supporta protocollo EIB (EF003055) false
supporta protocollo Modbus (EF003057) false
supporta protocollo Data-Highway (EF003058) false
supporta protocollo DeviceNet (EF003059) false
supporta protocollo SUCONET (EF003060) false
supporta il protocollo per LON (EF003017) false
supporta il protocollo per PROFINET IO (EF007525) false
supporta il protocollo per PROFINET CBA (EF007524) false
supporta il protocollo per SERCOS (EF006657) false
supporta il protocollo per Foundation Fieldbus (EF007522) false
supporta il protocollo per EtherNet/IP (EF007521) false
supporta il protocollo per AS-Interface Safety at Work (EF007519) true
supporta il protocollo per DeviceNet Safety (EF007520) false
protocollo INTERBUS per Safety (EF006662) false
supporta il protocollo per PROFIsafe (EF007526) false
supporta il protocollo per SafetyBUS p (EF007527) false
supporta il protocollo per altri sistemi bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
link IO master (EF007298) false
componenti del sistema (EF004118) true
grado di protezione (IP) (EF005474) IP67
esecuzione del collegamento elettrico (EF003961) raccordo a vite
tempo di ritardo al cambio di segnale (EF002382) ['-', '-']ms
collegamento bus di campo tramite accoppiatore separato possibile (EF004002) -
montaggio su guida portante possibile (EF003972) FALSE
montaggio a parete/diretto possibile (EF007020) FALSE
montaggio frontale possibile (EF007016) false
montaggio su rack possibile (EF007018) false
categoria secondo EN 954-1 (EF006782) 4
SIL secondo IEC 61508 (EF009889) 3
livello di performance secondo EN ISO 13849-1 (EF007399) livello e
risorsa corrispondente (Ex ia) (EF004141) false
risorsa corrispondente (Ex ib) (EF004142) false
categoria di protezione antideflagrante per gas (EF003997) FALSE
categoria di protezione antideflagrante per polvere (EF003998) FALSE
Larghezza (EF000008) 45.0mm
Altezza (EF000040) 80.0mm
profondità (EF000049) 34.0mm
corrente d’uscita (EF003202) -A
